带锁紧定位结构的万向节传动连接组件

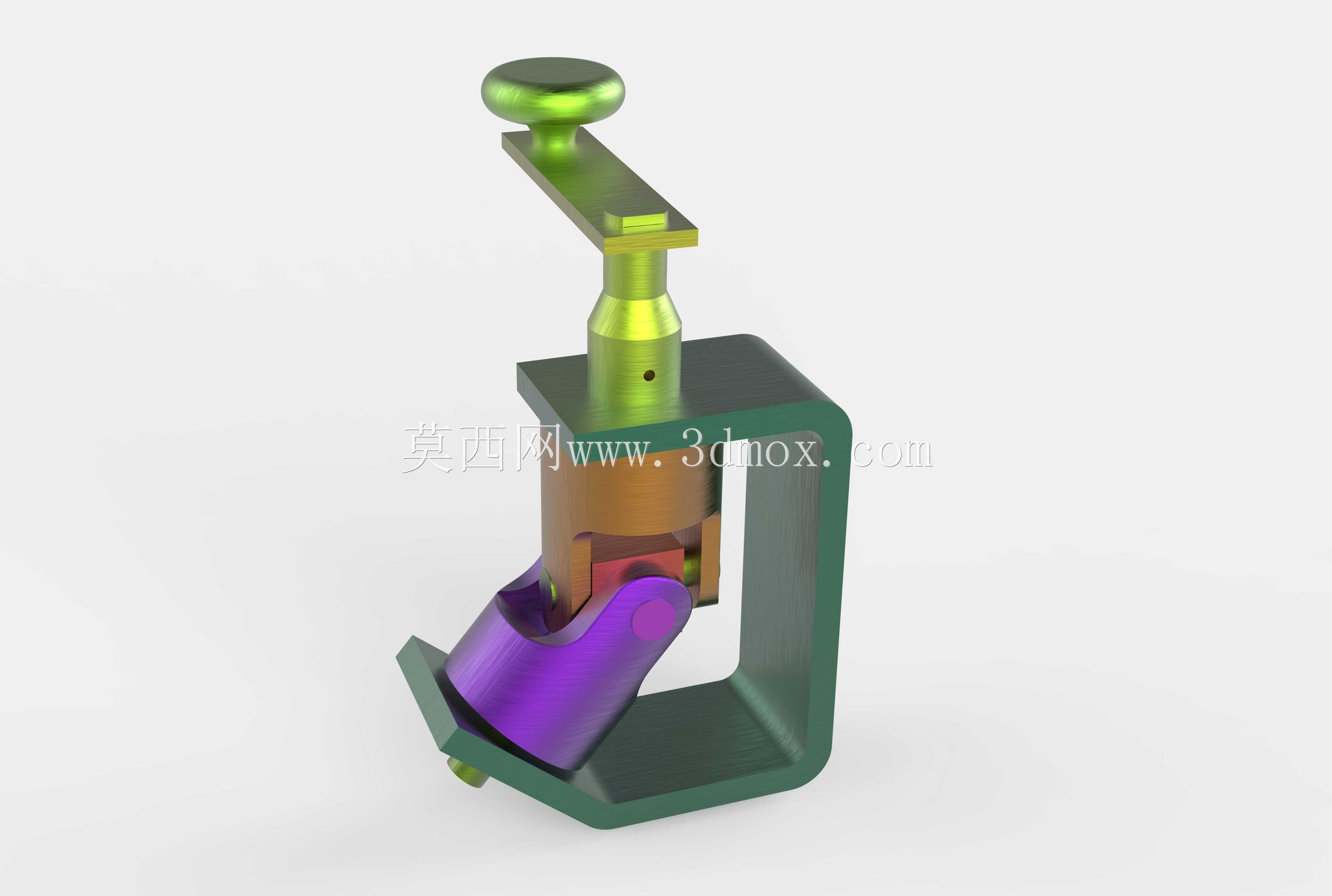

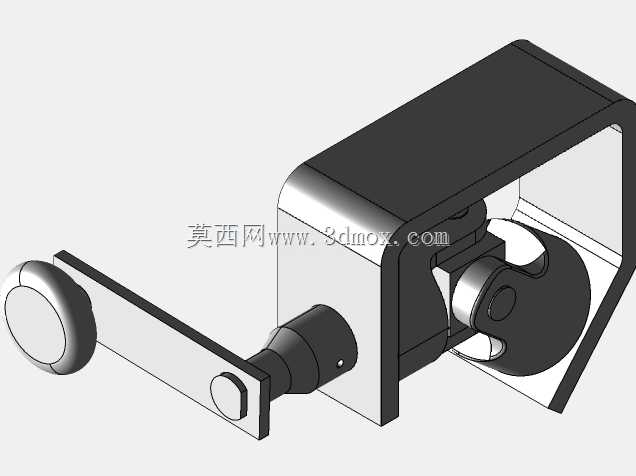

　　这套万向节传动连接组件，核心解决的是存在轴线偏角的两轴间扭矩传递需求，在各类小型传动试验台、工装夹具传动链路、轻工设备进给机构里都有适配场景，尤其适合两轴安装时无法保证严格同轴、工作过程中存在小幅度角度偏移的传动工况。从结构设计逻辑来看，整体采用框架式支座作为承载基体，C型的铸钢材质支座既给内部十字铰接结构提供了封闭的防护空间，也预留了上下两个轴端的安装接口，上端的带旋钮锁紧结构，是这套组件区别于普通万向节的核心设计——当需要临时切断传动、或者固定输出端角度时，旋动顶部的滚花旋钮，就能通过内部的顶紧结构压合铰接副的接触面，靠摩擦力锁死万向节的摆动自由度，不需要额外加装制动部件，在需要频繁调整输出角度、或者做静态扭矩标定的场景里，

　　能省去不少外接锁紧件的安装空间。内部的十字铰接副采用分体式轴销结构，四个铰接端面都预留了润滑脂存储槽，日常维护时只需要从支座侧面的注油孔注入润滑脂，就能覆盖所有铰接摩擦面，避免长期摆动造成的轴销磨损，相比一体式冲压的万向节结构，这种分体铰接的设计可维修性更强，单个轴销磨损后不需要更换整个铰接组件，只需要替换对应规格的轴销就能恢复传动精度。从安装边界来看，C型支座的两个安装脚预留了沉头螺栓孔，孔距适配常规的40系列铝型材安装槽，也可以直接固定在钢制安装平台上，下端的输出轴端采用标准的圆柱轴伸搭配平键槽，能直接和带轮、联轴器、执行端夹具做同轴连接，上端的输入轴端除了和驱动源连接之外，顶部的锁紧旋钮直径做了加大处理，

　　表面的滚花纹理在手动操作时能提供足够的摩擦力，不需要额外借助扳手就能完成锁紧和释放操作。实际使用中，这套组件允许两轴之间存在最大30度的轴线偏角，在偏角状态下传递扭矩时，铰接副的接触应力分布均匀，不会出现普通十字万向节在大偏角下的传动卡顿问题，支座的框架结构还能阻挡外部的切屑、灰尘进入铰接摩擦面，在机加工工装的传动链路里使用时，能大幅降低杂物进入铰接结构造成的卡滞风险。设计过程中特意将铰接副的中心和支座的几何中心做了重合处理，不管是水平安装还是垂直安装，整个组件的旋转惯量都保持对称，高速转动时不会出现额外的偏心振动，上端的锁紧结构在锁死状态下能承受额定扭矩1.2倍的静态载荷，不会出现锁止打滑的问题，适合做小型工装的角度定位、

　　或者传动链路的临时断开操作。另外，下端的输出轴端做了紫色的氧化处理层，除了防锈之外，也能在装配时快速区分输入和输出端，避免现场装配时接反驱动端和执行端，支座的边角都做了R3的圆角处理，没有尖锐的加工毛刺，现场安装调试时不会划伤操作人员，整体的外形尺寸控制在紧凑范围内，不会占用过多的安装空间，在空间受限的小型自动化设备里也能顺利布置。
