重载传动用人字双斜齿轮结构设计

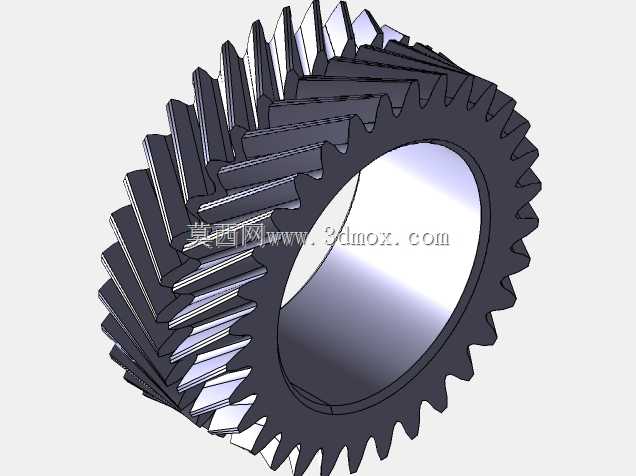

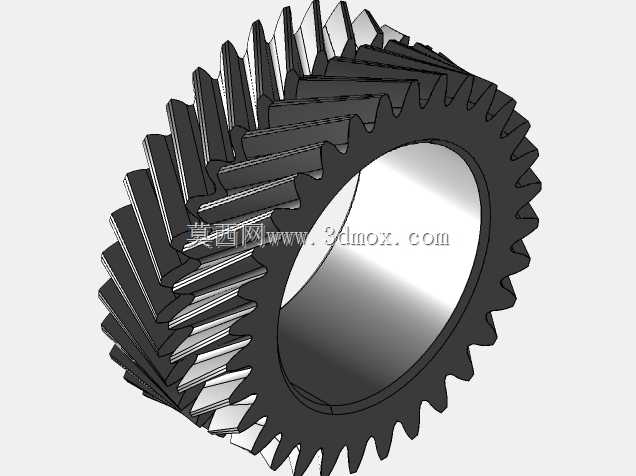

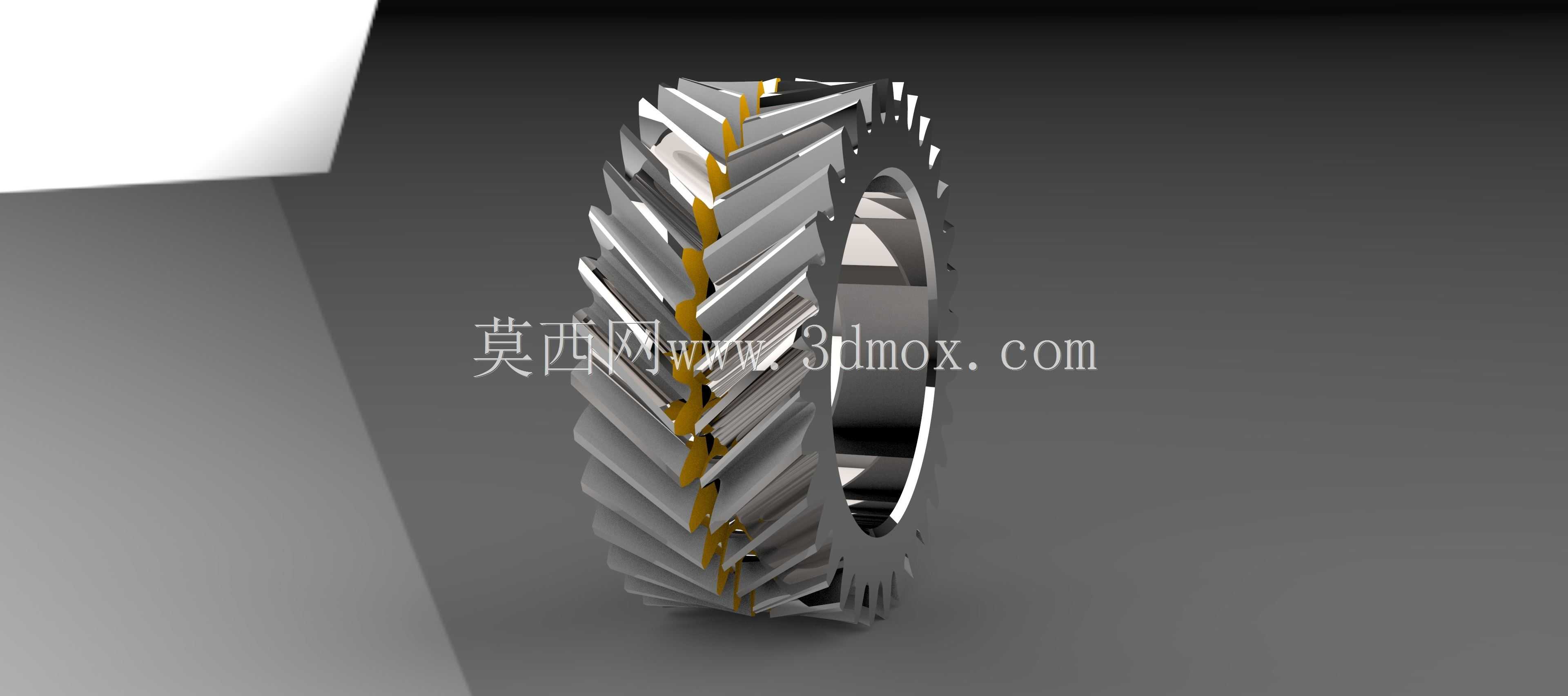

　　双斜齿轮的重合度远高于同参数直齿轮，轮齿啮合是渐进式的线接触过渡，不会出现直齿轮啮合时的刚性冲击，运行噪音更低，传动平稳性更好，尤其适合输入转速高、传递扭矩大的连续作业场景，比如大型带式输送机的主减速箱、水泥磨机的边缘传动组、船舶轴系的减速齿轮箱，都能看到这类齿轮的应用。做这类齿轮的三维结构设计时，首先要明确的是中间退刀槽的宽度边界——如果是采用滚齿工艺加工，退刀槽宽度必须满足滚刀的退刀行程要求，不能过窄导致加工时刀具刮伤已加工齿面，也不能过宽浪费齿轮的有效齿宽、降低轮齿的承载能力；如果是采用成型磨齿做高精度精加工，退刀槽尺寸还要匹配砂轮的越程需求，避免砂轮在行程末端出现干涉。轮齿的螺旋角选取通常控制在8°到25°之间，在矿山破碎、冶金轧钢、大型船舶主推进这类重载连续作业的传动场景里，单斜齿轮运行时产生的轴向力始终是困扰设计人员的核心问题——轴向力会额外推压轴承端盖，不仅要放大轴承选型的额定载荷阈值，还会增加传动系的摩擦损耗，长期运行下容易出现轴承窜动、端盖密封渗漏的故障，而双斜齿轮的结构设计，正是为了抵消这部分轴向载荷而生。这类齿轮本质上是将两个旋向相反的斜齿轮做同轴集成，轮齿在啮合过程中，左侧斜齿产生的轴向分力与右侧斜齿的轴向分力大小相等、方向相反，可在齿轮本体内部实现轴向力的自平衡，不需要额外设置厚重的止推轴承组来承载轴向载荷，能大幅压缩传动箱的轴向安装空间，同时降低轴承系的选型成本与运行损耗。从实际应用的工况适配来看，

　　螺旋角过小会导致轴向力抵消效果不足，失去双斜齿轮的结构优势，螺旋角过大则会增大轮齿的弯曲应力，同时提升加工时的对刀难度，两侧轮齿的螺旋角必须做到完全对称，旋向严格相反，否则运行时还是会出现残余轴向力，打破设计预期的力平衡状态。齿宽的设计要匹配安装轴的轴径比例，通常齿宽系数取0.4到0.8之间，齿宽过大会导致载荷沿齿宽方向分布不均，容易出现轮齿一端偏磨的问题，齿宽过小则无法满足额定扭矩的传递需求，容易出现断齿失效。齿轮的内孔与安装轴的配合通常选用过渡配合，根据传递扭矩的大小设置单键或者双键的键槽结构，键槽的对称度公差要控制在合理范围内，避免安装时出现键侧卡滞、传动时应力集中的问题。齿轮两端的端面要设置合理的倒角，去除加工毛刺，

　　避免装配时刮伤轴承内圈或者轴肩的定位面。在实际建模过程中，要注意两侧轮齿的齿向对齐精度，不能出现齿向错位，否则啮合时会出现单侧轮齿先接触、载荷偏载的问题，齿廓的渐开线要严格按照选定的模数、压力角参数生成，齿根处要做符合强度要求的圆角过渡，降低齿根的应力集中系数，提升轮齿的弯曲疲劳强度。这类齿轮在装配时，要保证与配对齿轮的轴线平行度公差符合设计要求，啮合侧隙要控制在合理区间，侧隙过小容易出现热胀卡齿、润滑脂无法进入啮合面的问题，侧隙过大则会导致换向冲击、传动精度下降。日常运维中，因为双斜齿轮的啮合面相对封闭，要注意润滑油路的通畅，保证啮合面有充足的润滑油带走摩擦热量、冲刷磨屑，避免齿面出现点蚀、胶合的失效形式。和普通单斜齿轮相比，

　　双斜齿轮的轴向定位要求更低，因为自身已经平衡了轴向力，轴系的固定端只需要承载齿轮自身重量和运行时的少量冲击载荷即可，不需要承担持续的轴向推力，这也让整个传动系的结构设计可以更紧凑，在相同的安装空间内传递更大的功率。在一些对传动平稳性要求极高的场景，比如大型发电机组的增速箱，还会对双斜齿轮的齿面做渗碳淬火处理，提升齿面硬度，降低长期运行的磨损量，同时做齿形齿向修形，补偿加工误差和运行时的轴系变形，让轮齿啮合时的载荷分布更均匀，进一步提升传动效率和使用寿命。设计时还要注意齿轮的动平衡精度，因为这类齿轮通常运行在中高转速区间，自身的不平衡量会导致轴系振动，影响整个设备的运行稳定性，所以在三维建模阶段就要尽量保证结构的对称性，避免出现单侧质量偏心的结构，为后续的动平衡工序预留合理的去重空间。
