多工位自动锁螺丝作业设备结构设计

　　这套自动螺丝安装设备的结构方案，核心面向3C电子、小家电、小型五金件的批量装配场景，在消费电子组装线、小型家电总装工位、塑料五金件拼接工序里，这类设备可以完全替代人工手持电批的重复锁付动作，单工位锁付效率能达到人工操作的3倍以上，还能彻底避免人工锁付时出现的滑牙、浮锁、漏锁问题，锁附扭矩的一致性可以稳定控制在设定值的±5%区间内，对于需要批量锁付M2到M5规格小螺丝的装配场景，适配性极强。

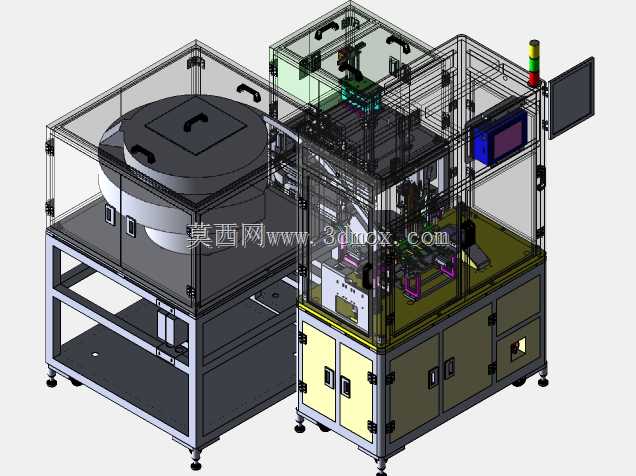

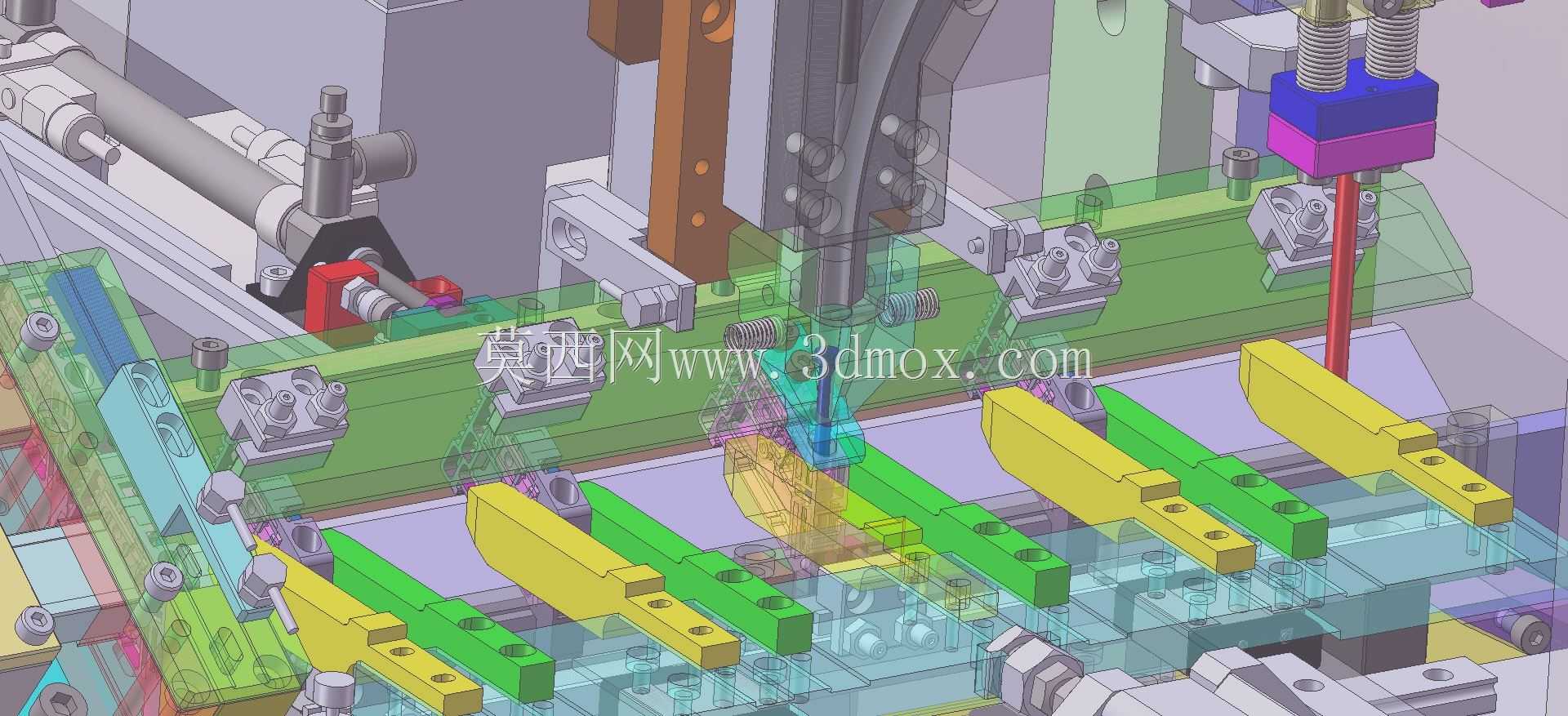

　　从结构布局来看，设备采用直线式多工位载具输送设计，底部的透明防护工装板作为载具回流的承载基准，沿输送方向排布了多组仿形定位治具，治具根据待装配工件的外形做了仿形避让，黄色和绿色的定位块分别对应不同规格工件的定位基准，定位块上预留的定位销孔可以快速更换治具，适配不同型号产品的锁付需求，不需要对设备主体结构做大规模改动，换型时间可以控制在15分钟以内，完全适配中小批量多品种的柔性生产需求。锁付执行端采用双电批同步作业结构，Z轴升降模组搭配线性导轨导向，电批头部集成了真空吸嘴式螺丝供料接驳结构，螺丝从供料器送出后通过真空负压吸附在批嘴位置，不需要额外的夹爪结构，减少了锁付头的整体重量，提升Z轴升降的响应速度，批嘴位置还集成了压力传感器，当电批下压接触到螺丝头部时才会启动旋转动作，避免空转磨损批头。

　　设计过程中首先考虑的是锁付精度的保障，载具输送采用同步带传动搭配阻挡气缸定位，每个锁付工位都设置了独立的顶升定位机构，当载具流动到锁付位置时，顶升板从工装板下方升起，将载具顶离输送面，通过锥形定位销插入载具底部的定位套，将载具的重复定位精度控制在0.02mm以内，完全满足小螺丝锁付的位置度要求。Z轴的升降行程根据待锁付工件的高度范围做了冗余设计，有效行程覆盖20mm到120mm的工件高度，安装时只需要根据现场产线的高度调整设备机架的脚杯高度，就可以对接不同高度的现有装配线，不需要额外做过渡接驳台。设备的机架主体采用4040工业铝型材拼接，所有传动部件都做了安全防护，透明亚克力护罩覆盖运动区域，既可以观察设备运行状态，也能避免操作人员误触运动部件，护罩上预留的检修门可以快速打开，日常维护时不需要完全拆除护罩，就能完成电批更换、导轨润滑、皮带张紧等常规保养操作。

　　气路和电路的走线全部采用拖链内置布局，Z轴上下运动时线缆和气管不会出现外露拉扯的情况，拖链的弯曲半径根据线缆直径做了匹配选型，长期运行不会出现线缆折损的问题。螺丝供料器布置在设备的侧方，通过送料管将螺丝输送到批嘴位置，供料速度可以根据锁付节拍调整，最快可以实现1.2秒每颗螺丝的锁付节奏，双电批同步作业时可以同时锁付两个位置的螺丝，进一步压缩单工件的锁付周期。设备的控制逻辑预留了和产线MES系统对接的通讯接口，可以上传每颗螺丝的锁付扭矩、锁付结果数据，方便生产过程的质量追溯，对于有数字化管理需求的产线，不需要额外加装采集模块就能直接对接。

　　在安装边界上，设备的整体占地长度控制在1.2米，宽度0.8米，高度1.5米，不需要占用过大的产线空间，现有装配线只需要预留对应长度的工位就能直接嵌入，设备总重量控制在180kg，地面承重要求低，普通的车间环氧地坪就可以满足安装要求，不需要做额外的地基处理。气源接口采用标准8mm快插接头，接入0.5-0.7MPa的压缩空气就能正常运行，电源采用常规220V单相交流电，车间普通插座就能供电，不需要专门布设工业动力电，部署门槛极低。锁付头的位置可以通过X轴的调节手轮做横向调整，调整范围覆盖0到200mm，当工件的螺丝孔位发生变化时，只需要松开锁紧手柄，调整电批的横向位置，重新对位锁紧就能完成位置调整，不需要重新加工安装板，调试过程非常便捷。

　　这套结构方案在设计时还考虑了异常处理的需求，当出现螺丝卡料、滑牙、浮锁的异常情况时，设备会自动停止锁付动作，对应的报警灯会亮起提示操作人员处理，异常排除后只需要按下复位按钮就能继续运行，不会出现连续打坏工件的情况。批头采用标准通用规格，市面上的常规S2钢批头都可以直接替换，不需要定制特殊规格的配件，后期维护的配件成本极低。载具的设计采用模块化结构，不同产品的治具可以通用安装底座，换型时只需要更换上方的仿形块，不需要更换整个载具，进一步降低了多品种生产的换型成本。对于需要在工件侧面锁付螺丝的场景，只需要在现有安装板上加装90度转角批头，就能实现侧面螺丝的锁付，不需要对整体结构做改动，拓展性极强。
