工业产线卧式自动贴标作业设备结构设计

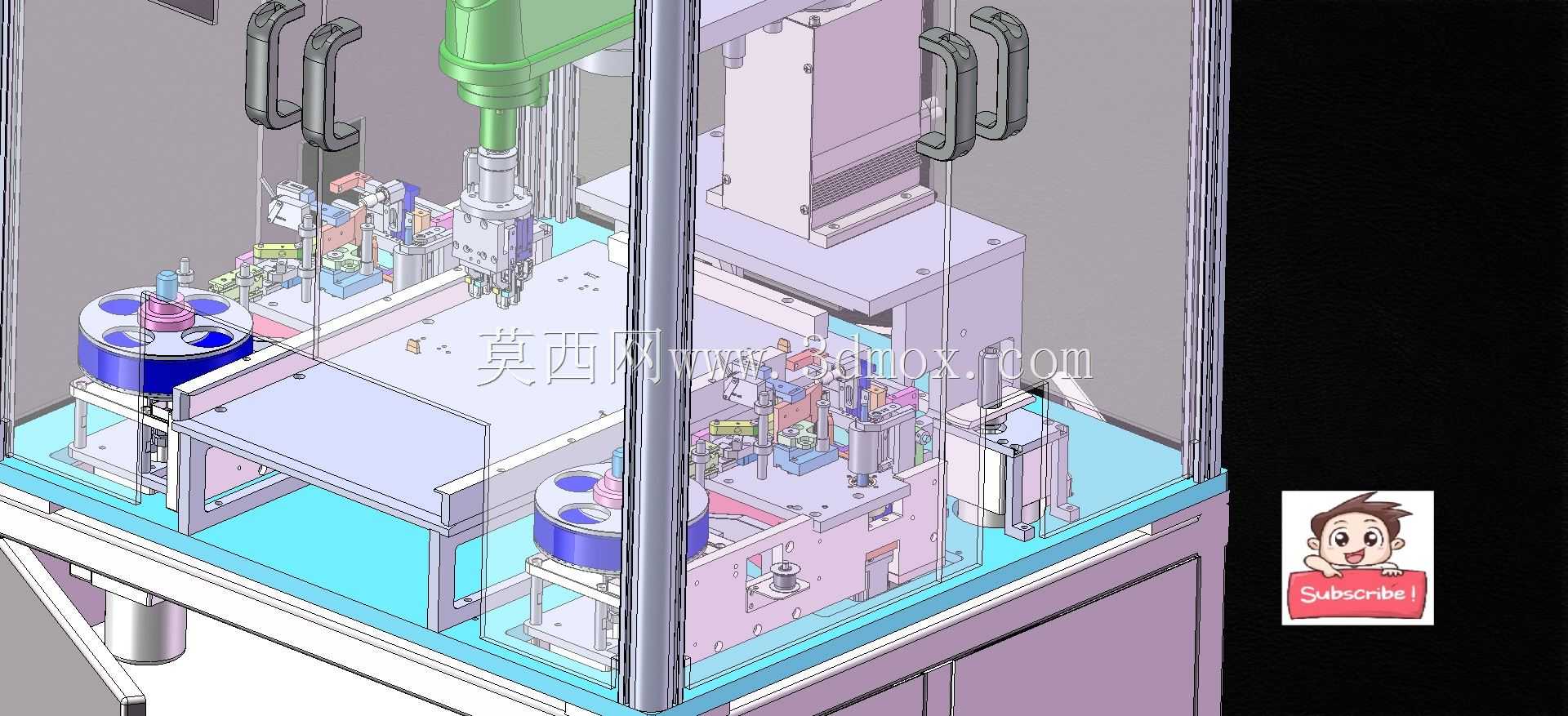

　　这套贴标设备的结构设计，核心面向3C电子小配件、日化瓶装件、扁平五金件这类需要在工件水平侧面完成标签贴合的产线场景，区别于常见的立式圆瓶周向贴标、顶面平面贴标设备，它的作业工位完全沿水平方向排布，适配工件侧立面无遮挡、需要标签与工件侧面完全平行贴合的工艺要求，在消费电子配件组装线、小型日化品包装段、五金零件标识工序里都能直接对接上游来料输送机构，不需要额外改造工件流转姿态。从实际作业逻辑来看，设备的进料端直接对接皮带线来料，工件随输送线进入作业区后，侧边的定位挡块会先伸出完成工件的X向定位，底部的顶升定位销会嵌入工件预设的定位孔内，完成Y向与Z向的完全固定，避免贴标过程中工件移位导致标签褶皱、偏斜。

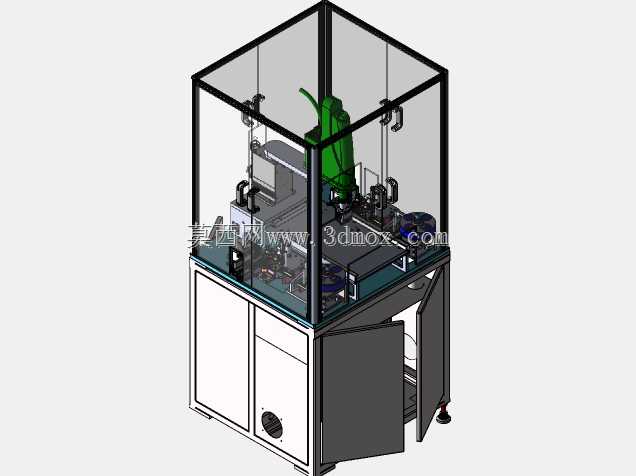

　　送标机构采用剥离板与送标辊同步驱动的结构，标签底纸经过剥离板尖端时，标签面纸会因为自身刚度与底纸分离，提前探出1-2mm的标签前缘，待工件定位完成后，水平布置的压标气缸会带动软质硅胶压头伸出，先将标签前缘压合在工件待贴表面，随后送标辊按照标签设定长度匀速送标，压头同步随工件表面做平移动作，将标签完全滚压在工件表面，整个过程中压头的压力通过调压阀精确控制在0.2-0.5MPa区间，既保证标签与工件表面完全贴合无气泡，也不会压伤薄壁类工件表面。整套设备的安装边界设计充分考虑了现有产线的改造适配需求，设备主体机架采用4040工业铝型材拼接组装，整体长宽尺寸控制在1200mm*800mm区间，设备底部设置可调脚杯与万向轮，

　　既可以在固定工位调平后长期作业，也可以根据产线调整需求快速移位。设备的进料高度与常规皮带线750mm的作业高度完全匹配，不需要额外增设提升或下降过渡段，出料端可以直接对接下游的检测工位或者包装工位，减少产线衔接的改造成本。在结构设计思路上，这套设备优先考虑了不同规格工件的快速换型需求，所有的定位挡块、顶升定位销都采用快拆式安装结构，更换不同规格工件时，只需要松开锁紧手柄更换对应规格的定位件，调整送标机构的水平位置与压头的行程参数，15分钟内即可完成换型调试，不需要整体拆解设备结构。送标辊的驱动采用伺服电机搭配同步带传动，送标精度可以控制在±0.2mm以内，满足高精度标签的贴合位置要求，标签卷的安装位设置了阻尼张力机构，

　　避免送标过程中标签带松弛导致送标长度偏差，剥离板的角度可以根据标签材质在15-30度区间调整，适配薄纸质标签、PET不干胶标签、防伪标签等不同材质标签的剥离需求，不会出现标签带断裂、标签提前脱落的问题。设备的安全防护设计也完全贴合工业现场作业要求，所有的运动机构外侧都设置了透明亚克力防护板，既可以观察设备运行状态，也能避免操作人员误触运动部件，设备的操作按钮盒设置在机架前侧的伸手可及位置，急停按钮采用大尺寸红色蘑菇头结构，出现异常时可以快速按下停机。气路排布全部采用线槽内置布置，所有气管接头都采用快插式结构，后期维护时可以快速更换损坏的气管或者气缸，电路部分的IO模块全部集中布置在机架后侧的电气安装板上，接线端子都做了清晰的标识，排查故障时可以快速对应点位。从实际运行的稳定性角度考虑，设备的所有滑动部件都采用线性导轨导向，配合自润滑轴承，长期运行不需要频繁加注润滑油，压头的硅胶层采用可更换设计，长时间使用出现磨损后，只需要更换表层的硅胶垫即可，不需要整体更换压头组件，降低后期的维护成本。针对部分工件表面存在轻微油污或者粉尘的情况，设备在贴标工位前还预留了离子风嘴与清洁棉安装位，可以根据实际工艺需求选配，提前清洁工件待贴表面，提升标签的贴合牢度，避免标签粘贴后短时间内出现起翘、脱落的问题。
