24头转盘式连续灌装生产设备结构

　　这套24工位回转式灌装结构，主要面向食品饮料、日化洗护、医药制剂等行业的中大批量流体、半流体灌装工序，适配圆形PET瓶、玻璃瓶、金属易拉罐等多种常规包装容器，可直接对接上游理瓶机、洗瓶机，下游旋盖机、贴标机组成整线，在瓶装水、果汁饮料、口服液、洗护乳液、调味酱汁等量产场景中应用广泛，相比直线式灌装设备，转盘式布局的占地长度更短，单位时间产能更高，适合车间面宽有限但产能要求高的产线布局。

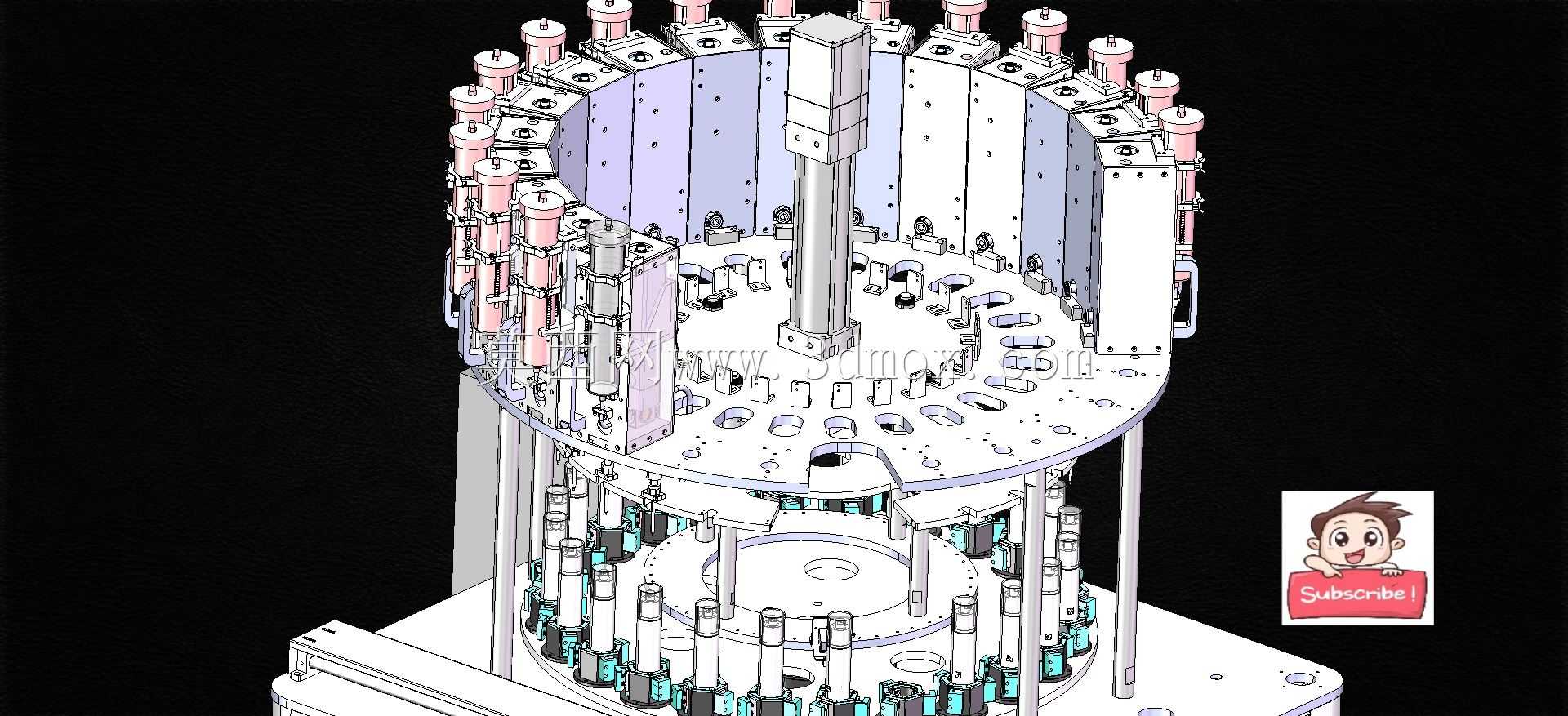

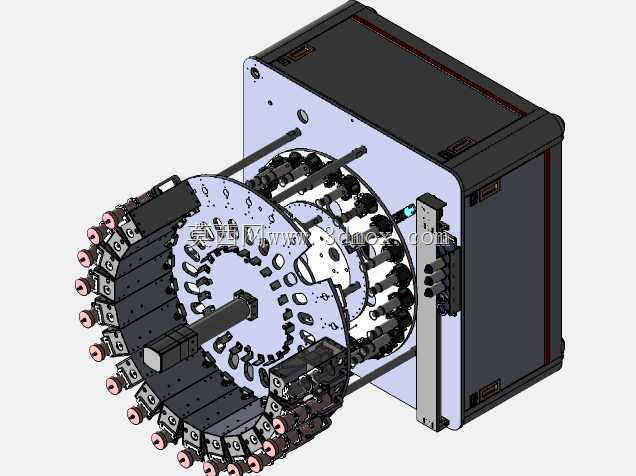

　　从结构设计逻辑来看，整套设备采用中心立柱支撑的回转架构，核心承载为底部的分度回转盘，搭配24组等圆周分布的灌装阀组件，分度机构采用凸轮分割器驱动，可实现工位的精准间歇停位，停位精度控制在±0.1mm以内，保证容器与灌装阀的同轴对位，避免灌装过程中的滴漏、外溢问题。每组灌装阀配套独立的升降导向结构，采用圆柱导轨加线性轴承的导向方案，升降动作由固定在机架上的盘形凸轮驱动，无需额外配置独立驱动元件，在转盘回转过程中即可完成灌装阀的下降、对位、灌装、上升全流程动作，大幅减少电气控制点数量，降低设备故障概率。

　　灌装执行部分采用等压灌装适配含气饮品，也可通过更换阀体内芯切换为重力灌装、负压灌装模式，适配不同黏度的物料；料仓设置在转盘上部的环形区域，采用304不锈钢焊接成型，内壁做镜面抛光处理，粗糙度Ra≤0.8μm，满足食品医药行业的卫生要求，料仓配置液位自动检测接口，可外接液位传感器实现进料的自动控制，维持料位稳定保证灌装精度。设备下部的机架采用方管焊接框架结构，表面做喷塑防锈处理，机架预留了驱动电机、分割器、电控元件的安装位，底部配置可调脚杯，可适应车间地面的不平整情况，调节设备水平度保证回转盘的运行平稳性。

　　安装边界方面，整套设备的主体回转直径约1.8m，设备总高度约2.2m，安装时需在周边预留不小于0.8m的操作维护空间，方便操作人员更换灌装规格、清理料仓、检修阀组；设备进料口位于上部料仓侧面，接口采用标准快装卡盘结构，可快速对接上游供料管路，容器进出工位分别设置在转盘的两个固定点位，进出瓶输送线的对接高度可根据车间现有输送线高度做适配调整，常规对接高度为0.85m-0.95m，适配行业通用的输送线高度标准。

　　在功能特性上，24个工位的配置可实现单小时最高12000-15000瓶的灌装产能（根据容器容量、物料黏度调整），每个灌装阀的灌装量可通过调节行程做独立微调，保证整线的灌装精度控制在±1%以内；设备配置无瓶不灌装的检测触发结构，在进瓶工位设置光电传感器，检测到对应工位无容器时，该工位的灌装阀不会触发灌装动作，减少物料浪费。所有与物料接触的零部件均采用快装连接结构，无需专用工具即可快速拆卸清洗，满足多品类物料切换生产时的清场要求，避免不同物料之间的交叉污染。

　　设计过程中重点考虑了运行的平稳性，回转盘的支撑采用交叉滚子轴承搭配中心立柱的结构，可承受灌装阀组、料仓及物料的总重量，同时承受回转过程中的偏载力，避免长期运行后出现转盘倾斜、工位错位的问题；驱动部分采用减速电机搭配链传动驱动分割器输入轴，传动链设置张紧结构，可长期维持传动精度，减少运行噪音。设备的外围预留了安全防护罩的安装位，可配套透明亚克力防护罩，将运动部件与操作人员隔离，同时不影响观察设备运行状态，满足生产车间的安全规范要求。
