电机定子自动化装配生产线设备结构

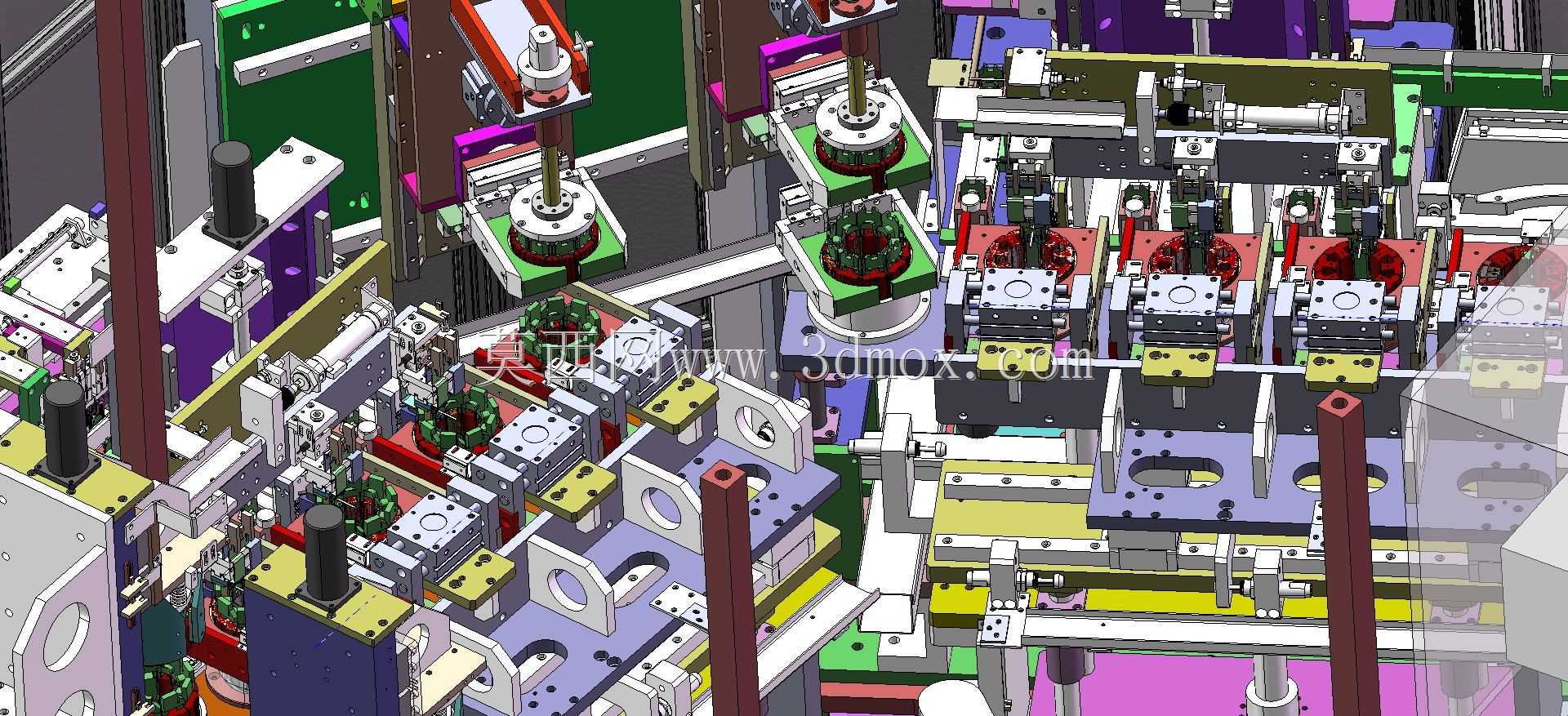

　　这套电机定子装配设备，主要面向中小型电机量产环节的定子组件装配工序，在电机制造车间的定转子装配工段承担核心作业功能，替代传统人工逐工位装配的作业模式，适配年产能十万台级别的中小型电机生产节拍，可覆盖家用电机、工业小型驱动电机等多款定子外径在80-160mm区间的产品装配需求。从产线布局来看，设备采用多工位转盘结合直线输送的组合结构，工位排布遵循定子装配的工艺顺序，依次设置定子铁芯上料定位、绝缘骨架压装、绕组预整理、端子插接、装配精度检测等工位，各工位之间通过带定位夹具的输送载具传递工件，载具上设置与定子铁芯外圈适配的仿形定位槽，可避免工件流转过程中出现偏移磕碰，定位重复精度可控制在0.05mm以内，满足精密装配的定位要求。

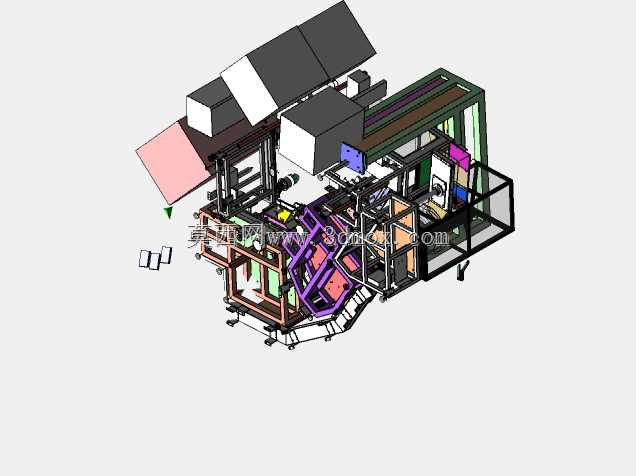

　　设备的执行端结构根据不同工位的作业特性做了针对性设计，压装工位采用带压力反馈的伺服压装单元，压头做了与绝缘骨架轮廓匹配的仿形设计，压装过程中可实时采集压装力与位移数据，当压装力超出阈值或压装位移不达标时设备会自动触发停机报警，避免不合格品流入下一道工序；绕组整理工位设置多组可调节的导向拨叉，可根据不同定子的绕组排布调整拨叉的开合角度与伸入深度，将嵌线后散乱的绕组端部整理至规定轮廓范围内，避免后续装配过程中绕组与端盖、转子发生刮擦。从安装边界来看，整套设备的主体框架采用工业铝型材拼接搭建，底部设置可调式支撑脚杯，可适应车间地面的不平整工况，设备整体占地长度约6.2米、宽度约2.8米，主体作业面高度设置为850mm，符合人工补料、

　　异常排查的人机工程学要求，设备两侧预留了宽度不小于1米的维护通道，方便运维人员更换夹具、调整参数以及排查故障。气路与线路均采用拖链内置的排布方式，沿设备框架的走线槽规整布置，避免运动部件拉扯管线造成损坏，各工位的气动元件均设置独立的调压阀与节流阀，可根据作业需求单独调整压装力与动作速度，适配不同型号定子的装配参数要求。在功能设计上，设备预留了与车间MES系统对接的通讯接口，可实时上传各工位的作业数据、不合格品记录以及设备运行状态，方便生产管理人员统计产能与良率数据；工位之间设置了多组光电传感器与安全光栅，当有人员误入设备作业区域时，设备会立即暂停所有运动部件的动作，待人员撤离、复位安全回路后才可重启运行，兼顾生产效率与作业安全。

　　这套设备的结构设计充分考虑了多品类定子的共线生产需求，更换产品型号时仅需更换对应载具的定位块、调整压头与拨叉的位置参数即可完成换型，单批次换型时间可控制在30分钟以内，相比传统专机的换型效率提升60%以上，可有效降低多品种小批量生产模式下的设备换型成本。各运动模组均采用标准线性导轨与伺服驱动的组合，传动间隙小、运行平稳，长期运行的定位精度保持性好，日常维护仅需定期加注润滑脂、检查紧固螺栓即可，运维难度较低。
