RC减速电机一体化结构三维设计

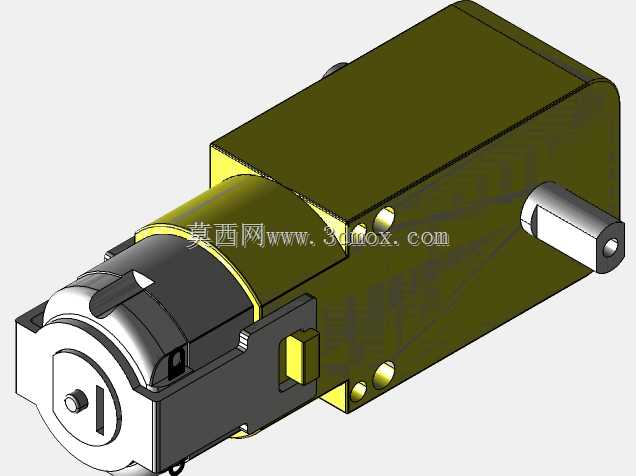

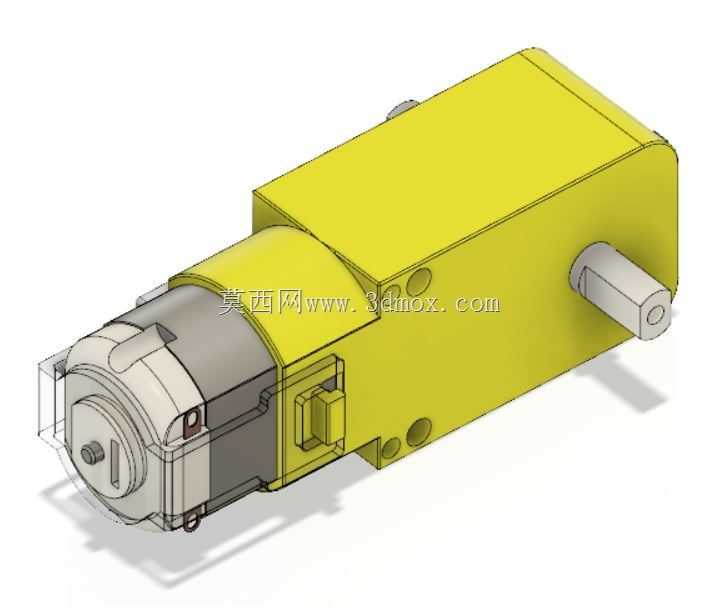

　　做遥控模型传动结构设计快十年，经手的微型动力单元没有一百也有八十，这款带减速箱的RC电机结构，是小比例遥控车、小型舵机驱动、桌面微型传动装置里最常用的动力配置，很多刚入行的建模新手容易把这类电机的安装边界、输出轴配合公差做偏，最后装上去要么齿轮打齿要么固定孔位对不上，白忙活半天。先从实际应用场景说，这类减速RC电机最常见的使用场景是1:28比例的迷你遥控蚊车、小型机械臂关节驱动、桌面智能小车的动力输出，还有部分小型电动锁具的执行端动力，因为本身集成了减速箱结构，不需要额外搭配减速组，能大幅缩小整机的安装空间，对尺寸受限的微型设备来说适配性极强。从功能特性上看，这款结构把直流有刷RC电机和直齿减速箱做了一体化集成，

　　电机端输出的高转速通过减速箱内的多级直齿轮组完成扭矩放大，输出端的D型轴可以直接和车轮、摇臂等负载件配合，不需要额外做轴连接结构，靠D型切面就能传递扭矩，避免平轴配合打滑的问题。设计思路上，整个结构做了分层布局，电机本体和减速箱壳体通过定位凸台配合，减速箱壳体上预留的两个安装孔是核心安装基准，建模的时候要注意这两个孔的中心距公差要控制在±0.05mm以内，不然装到设备机架上会出现孔位错位，强行锁螺丝会导致壳体变形，卡滞内部齿轮。外形尺寸方面，整个动力单元的主体截面是矩形结构，减速箱端的输出轴中心到壳体安装面的高度是固定值，这个尺寸直接决定了负载的安装高度，比如装在遥控车上的时候，这个高度差会影响车轮的接地角度，

　　做结构设计的时候不能随意改动。安装边界上要注意，电机尾部的接线端子要预留至少5mm的走线空间，不能和周边结构件产生干涉，输出轴的伸出长度要匹配负载的安装厚度，太长会导致轴端晃动，太短则没法传递足够扭矩。另外减速箱壳体上的两个定位沉孔，深度要刚好容纳螺丝头，不能让螺丝头突出壳体表面，不然会和周边安装面产生间隙，固定不牢。内部齿轮组的配合间隙要留0.1mm左右的侧隙，太小会导致齿轮转动卡滞，电流过大烧电机，太大则会出现传动回程差，做遥控车的时候会出现转向虚位，做机械臂的时候会出现定位不准的问题。还有电机本体和减速箱连接的位置，要做密封止口，避免日常使用中灰尘进入齿轮箱，加速齿轮磨损，毕竟这类微型设备大多没有额外的防尘结构，

　　全靠壳体本身的配合做防护。很多新手建模的时候容易忽略电机尾部的凸起结构，把安装面做成完全贴合的平面，实际装的时候才发现尾部的电容凸起顶到安装板，整个电机装歪，最后输出轴和负载不同心，转起来抖动异响。另外输出轴的D型切面尺寸要和标准的RC配件匹配，不然市面上通用的车轮、联轴器没法直接装，还要额外做轴套，反而增加成本。这类一体化减速电机的设计核心就是在极小的空间内完成动力转换和扭矩输出，所有结构尺寸都要围绕安装便捷、传动稳定来做，没有多余的冗余结构，每一个凸台、每一个孔位都有实际的装配作用，做三维建模的时候不能随便删减或者改动基准尺寸，不然做出来的模型就失去了实际选型参考的意义。
