带工业机器人的布轮自动研磨工作站

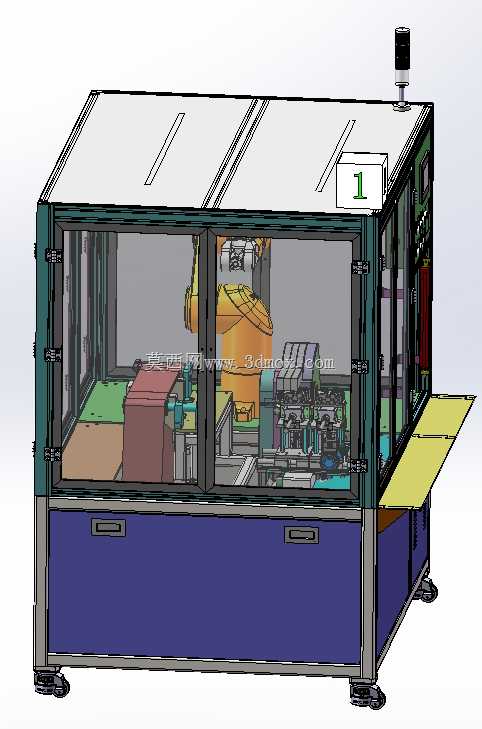

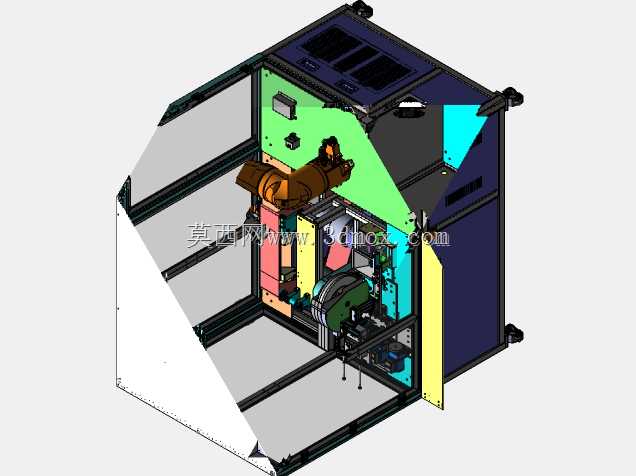

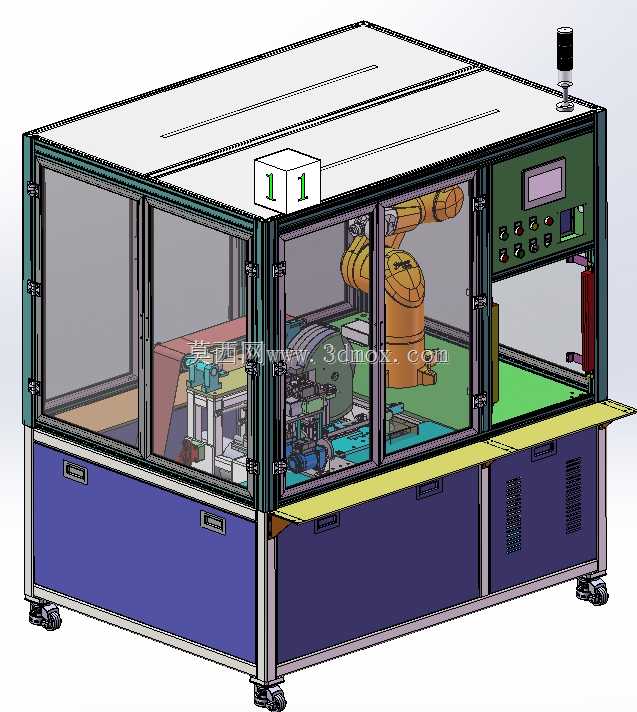

　　这套集成工业机器人的布轮研磨设备，主要面向中小型金属、塑胶工件的表面精整加工场景，常见于五金卫浴、3C电子外壳、汽车小型装饰件的批量抛光研磨工序，可替代传统人工作业完成一致性要求较高的表面打磨、布轮抛光工序，解决人工研磨过程中压力不均导致的表面纹路杂乱、尺寸一致性差的问题。设备整体采用一体式柜式机架设计，底部配置万向脚轮与可调支撑脚，安装时无需额外预埋地基，仅需平整硬化地面即可完成部署，机架主体采用方管焊接框架搭配钣金蒙皮结构，电气控制元件、气动管路全部内置在柜体下部腔室，上部操作区域设置可开启的防护框架，避免研磨过程中磨屑飞溅、布轮脱落造成的安全隐患，设备整体占地边界控制在长1.8米、宽1.2米、高1.6米范围内，

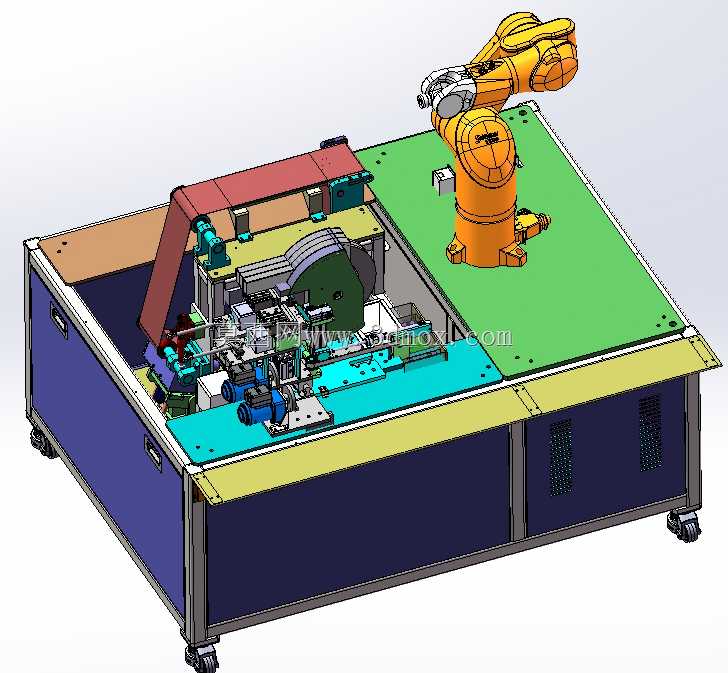

　　可直接对接现有车间生产线的上料工位，无需大幅调整现有车间布局。设备核心执行单元采用六轴工业机器人搭配定制夹具，可根据工件外形调整夹持姿态，配合多组不同粒度的布轮研磨工位，完成工件多个面的连续研磨作业，无需人工二次装夹；研磨工位配套自动布轮补偿机构，当布轮磨损导致直径减小时，可自动调整进给位置，保证研磨压力恒定，同时配套的自动漂白装置可定时对布轮表面进行上蜡、清洁处理，避免磨屑嵌塞在布轮纤维中造成工件表面划伤。设备的皮带输送机构负责待加工工件的上料与成品下料，操作人员仅需将待抛光工件放置在输送线的定位治具上，设备即可自动完成工件抓取、多工位研磨、成品放回输送线的全流程动作，研磨周期内无需人工干预，单工位可同时完成粗抛、精抛两道工序，

　　相比传统单工位人工研磨设备，可减少60%以上的人工操作量，同时工件表面粗糙度一致性可控制在Ra0.8以内，满足多数外观件的表面处理要求。设计过程中充分考虑了设备的维护便利性，布轮安装位置采用快拆式锁紧结构，更换布轮无需专用工具，单次更换时间可控制在5分钟以内；电气柜内的走线全部采用线槽规整布置，IO端口预留20%的备用点位，方便后续根据工艺需求增加额外的研磨工位或者检测单元；机器人的安装底座采用加厚钢板焊接结构，与主机架之间设置减震垫，避免机器人高速运动过程中的震动传递到研磨工位，影响研磨精度。设备的防护设计充分考虑了车间实际使用场景，操作侧设置透明亚克力防护门，配备安全门开关，当防护门开启时设备自动暂停运行，避免人员误触运动部件造成伤害；研磨区域配套集尘接口，可直接对接车间中央集尘系统，将研磨产生的布轮纤维、磨屑及时抽走，保持作业区域整洁，同时避免磨屑堆积在运动导轨、传动部件表面造成的部件磨损加速问题。
