机床立式方塔转位换刀刀架结构

　　方塔形立式转位刀架主要布置在普通卧式车床、经济型数控车床的中滑板安装面上，作为刀具承载与工位切换部件使用。现场加工中，刀架需要同时承担外圆车刀、端面车刀、切槽刀、螺纹刀等多把刀具的装夹任务，通过手动扳动操纵杆完成抬起、转位、粗定位、锁紧的动作循环，使操作者在一次装夹工件后能够连续完成多道切削工序，减少反复拆刀、对刀的辅助时间。

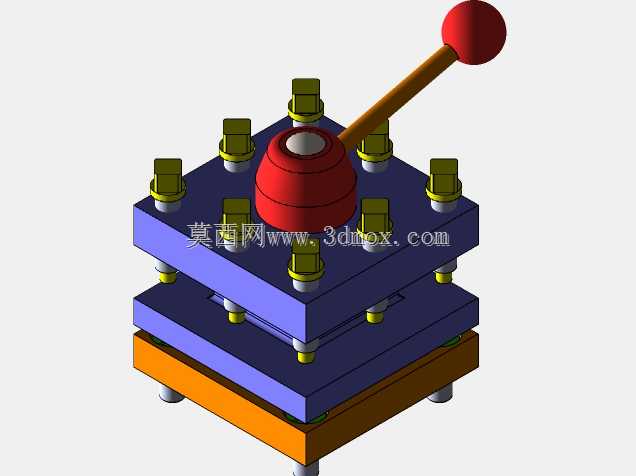

　　从结构层级看，该装置采用多层叠置的方塔布局：下部为与滑板连接的安装基座，中部设置可回转的刀台主体，上部布置四方刀位与压刀元件，侧面伸出带球形握柄的操纵杆。基座底面预留安装支脚和紧固区域，设计时需核对中滑板螺孔分布、刀架中心线与主轴轴线的相对高度，以及四方刀台回转时与卡盘、尾座、防护罩之间的安全间隙。刀架整体高度直接影响刀具悬伸和切削刚性，因此在选型或建模时，应把刀尖高度、底座长宽、刀台旋转包络范围作为安装边界的重点校核项。

　　刀位部分采用方形分布，每个侧面可通过压板和紧固螺钉压紧刀具。方塔结构的优势在于相邻刀位夹角明确，转位后重复定位关系直观，维护人员容易判断工位状态。刀具装入时，刀杆贴合定位面，压板均匀受力；若刀杆悬伸过长，会在粗车外圆或断续切削时产生振动，因此模型中压板、垫块和螺钉的位置需要保留足够调节空间，便于不同截面刀杆的装夹。

　　转位动作依赖操纵杆驱动内部机构完成。实际使用中，操作者先松开锁紧环节，使刀台略微抬起并脱离定位副，再扳动杆部带动刀台转过一个或多个工位；到达目标刀位后，定位元件进入配合位置，随后机构反向锁紧，使刀台与基座形成刚性连接。该过程要求抬起量适中：抬起不足会造成定位面擦伤，抬起过大则会影响复位精度。手动操纵杆的长度和球头位置关系到操作力矩，杆系过长虽然省力，但会增加与周围夹具干涉的可能性；杆系过短则在锁紧时费力，不利于频繁换刀。

　　定位与锁紧是这类刀架设计的核心。粗定位结构保证刀台大致停在四方工位，精定位副负责承受切削时的切向力和径向力。建模时应重点表达定位面、锁紧面、承力面之间的层次关系，避免只建立外观而忽略内部传力路径。车削过程中，主切削力会通过刀杆、压板、刀台传递到基座，再由中滑板和床鞍承担，因此连接螺钉规格、基座接触面积、定位副配合间隙都要与机床规格匹配。若用于轻小型仪表车床，结构可紧凑；若用于普通车床强力切削，则应加大底座支撑跨距，并提高锁紧机构的承载能力。

　　从维护角度看，方塔刀架的外露运动件较少，但定位面、锁紧面和转动副仍需保持清洁。切屑进入刀台缝隙会造成转位卡滞或定位不准，长期使用后还可能使定位副磨损，导致刀位偏差。三维设计时可在刀台与基座之间考虑防护台阶、排屑空间和润滑注油位置，使装配关系既符合机械原理，也贴近车间维护条件。

　　在数控化改造场景中，这类手动方塔刀架的结构逻辑也常作为电动刀架方案的参考：手动扳杆输入可替换为电机、蜗杆蜗轮或齿轮传动，四方刀台、定位锁紧和刀具装夹部分仍延续相似思路。理解手动版本的抬起、转位、定位、锁紧顺序，有助于后续设计自动换刀装置时判断动作时序和载荷传递。

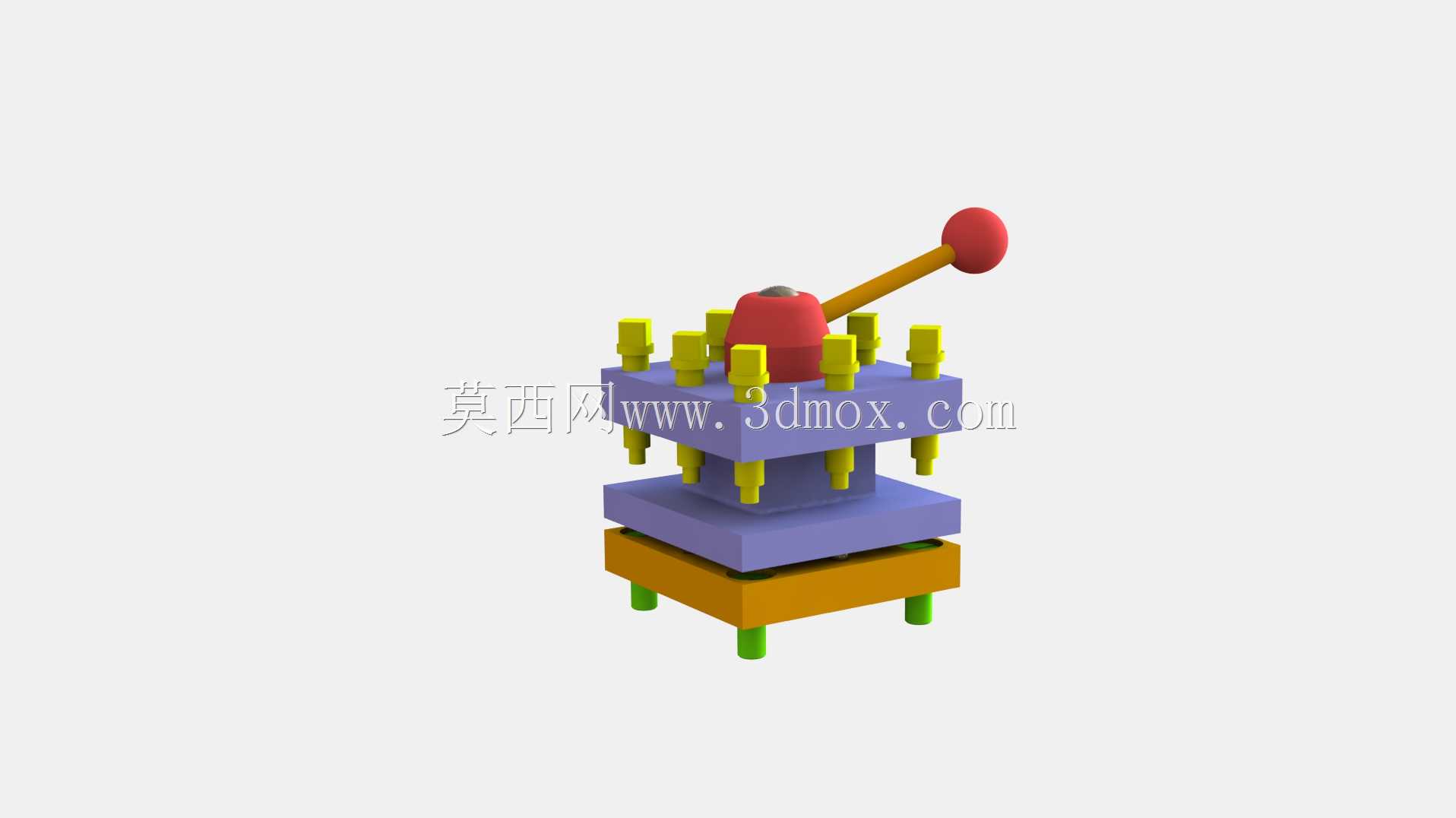

　　进行三维建模时，应先确定底座安装基准和刀尖高度，再建立刀台回转轴线，随后逐层布置四方压刀结构、操纵杆、球头手柄、定位销和紧固件。外形上需要保留多层方形台体的阶梯特征，颜色分区可用于区分固定基座、回转刀台、压刀元件和操作件，但工程表达的重点仍是装配关系：刀台能否顺畅转动，刀具压板是否覆盖常见刀杆尺寸，操纵杆在极限角度是否碰撞工件或防护门，底座螺栓是否便于扳手操作。

　　该刀架适用于教学实训、设备维修测绘、车床附件设计以及小型机床改造方案验证。围绕它开展结构设计时，不能只关注换刀形式，还要把机床行程、刀具数量、切削载荷、操作者站位和安装空间统一纳入校核，使刀架在有限的滑板面积上实现稳定装夹、快速转位和可靠锁紧。
