手动机械式螺旋起重支撑顶升装置

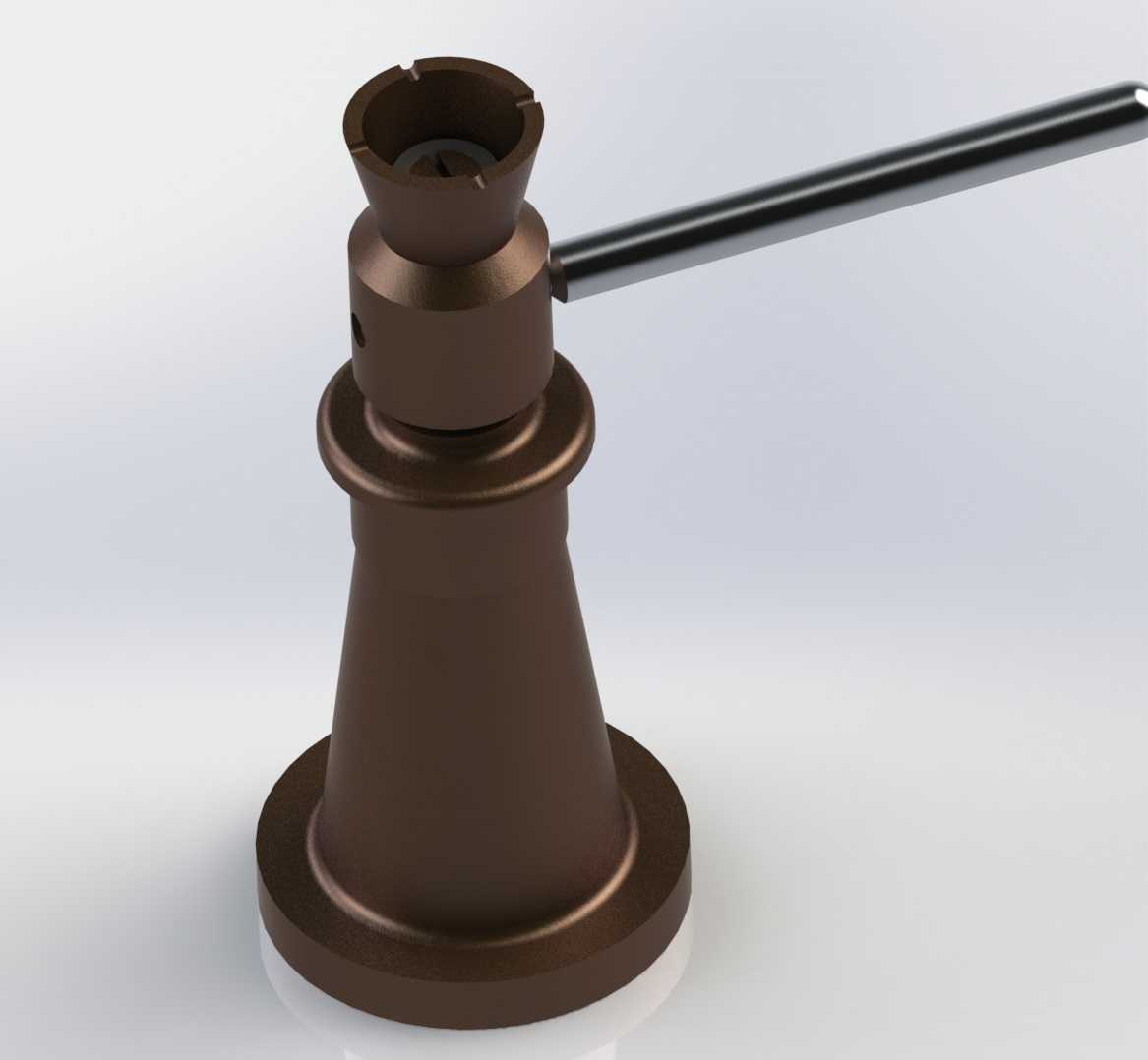

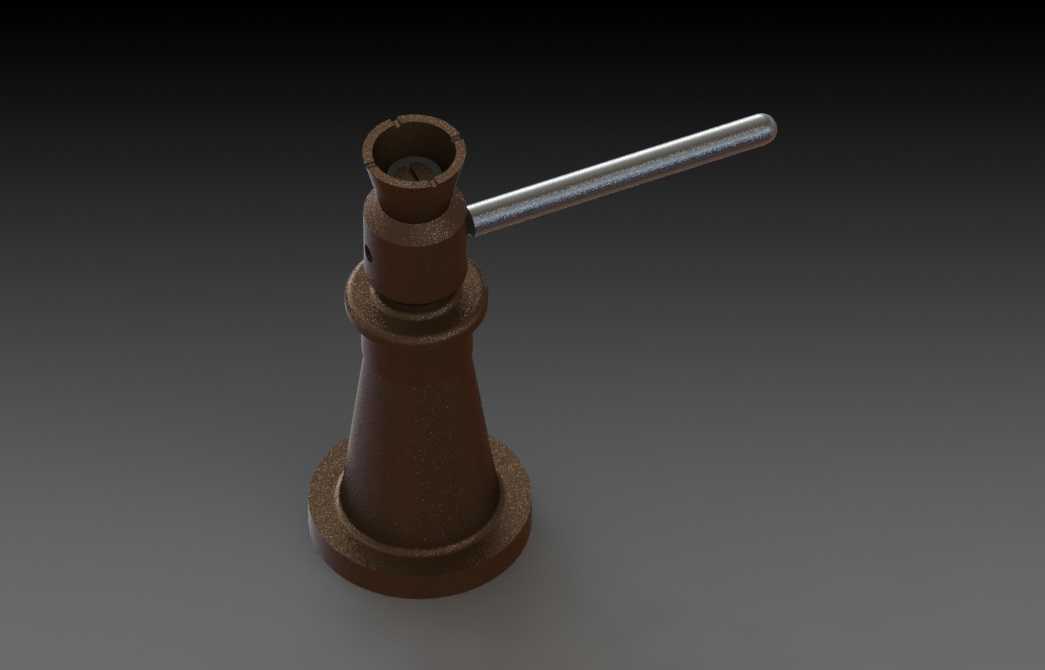

　　在重型设备检修、工装装配、桥梁临时支垫以及野外无动力作业场景中，螺旋式顶升装置始终占据不可替代的位置。与液压顶升设备相比，纯机械螺旋结构不存在密封件老化、油液泄漏、低温黏度变化或长期保压沉降等问题，尤其适合需要长时间承载、作业环境粉尘较多、维护条件有限的场合。这套手动螺旋顶升装置采用锥形底座加直立螺杆套筒的经典构型，整体受力路径清晰：顶部载荷通过承重帽传入内部升降螺杆，再经螺母副、筒体和扩径底座传递至支撑地面，侧向摇柄仅负责输入扭矩，不直接承担垂向载荷。

　　从实际使用角度看，该装置的核心功能是把摇柄的旋转运动转化为顶杆的直线升降。操作人员将金属撬杆或加力杆穿入筒体上部的横向孔内，绕立柱轴线往复扳动，内部螺母与螺杆之间通过螺纹副产生相对转动，从而改变承重帽与底座之间的有效高度。螺纹选用大螺距梯形螺纹更为合理，牙型根部厚度大、对中性能好，承载时接触面压分布均匀，磨损后仍可通过选配螺母保持间隙；相比普通三角螺纹，梯形螺纹的导向长度更长，在承受偏载或轻微侧向力时不易卡死。

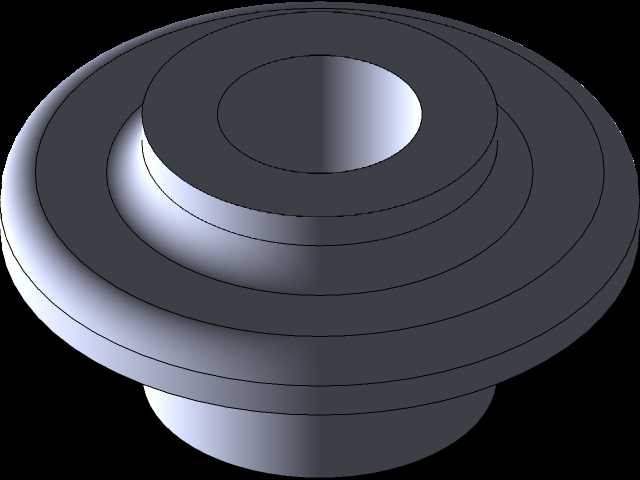

　　外形上，底座采用圆盘扩口结构，目的不是单纯增加重量，而是降低接地比压并提高抗倾覆能力。锥筒段从底座向上逐渐收窄，既减少了筒体上部材料占用，又让下部大截面区域承担主要弯矩和轴向压力。现场放置时，只需保证底盘落在平整垫板或坚实地面上，顶部承重帽与被顶工件之间预留刚性垫块，即可形成稳定支撑。安装边界方面，需要在摇柄回转半径范围内留出操作空间，横向加力杆伸出长度较大，若靠近机架、墙体或管线，应提前确认扳动角度；底座直径决定最小占位，顶部高度则决定最低闭合高度和最大伸出高度之间的调节行程。

　　设计这类装置时，不能只关注螺杆强度。承重帽与工件接触的端面应避免尖锐棱边，通常做成凹面或平端面加防滑齿，防止顶举过程中工件滑移。筒体上部穿摇柄的孔承受反复冲击载荷，孔周需要足够壁厚，并可通过局部加厚或衬套提高抗挤压能力。升降螺杆露出筒体的部分应控制自由长度，伸出过长时螺杆稳定性下降，受压屈曲风险增加，因此在额定行程末端仍需保留足够啮合圈数。底座与筒体过渡区采用圆角或锥面过渡，可减少焊接或铸造结构中的应力集中；若采用焊接件，底板、筒壁和加强筋之间的焊缝应连续饱满，避免在承载交变载荷时出现裂纹。

　　在装配检修现场，螺旋顶升装置常被用于机床床身水平调整、钢结构临时对位、重型部件拆卸支顶以及车辆维护中的机械保险支撑。它的优势在于顶升量可微调，螺纹副本身具备自锁特性，停止扳动后载荷不会突然回落；即使在振动环境下，也可通过附加锁紧螺母或止动销固定高度。与齿条式顶升工具相比，螺旋结构行程可以做得更长，顶举更加平稳；与液压工具相比，它无需泵站、软管和油液，清洗后即可长期存放。

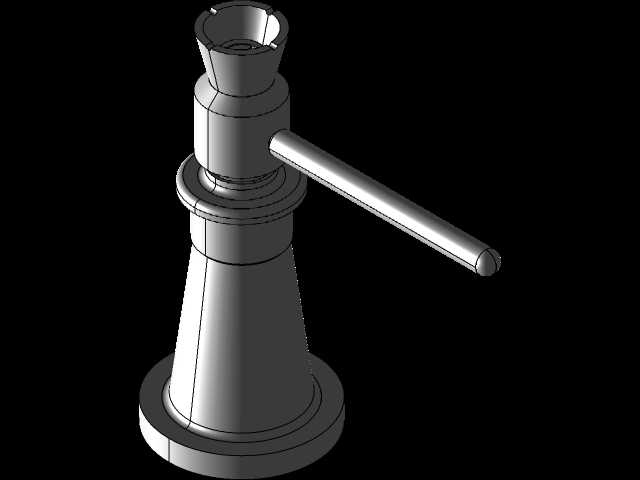

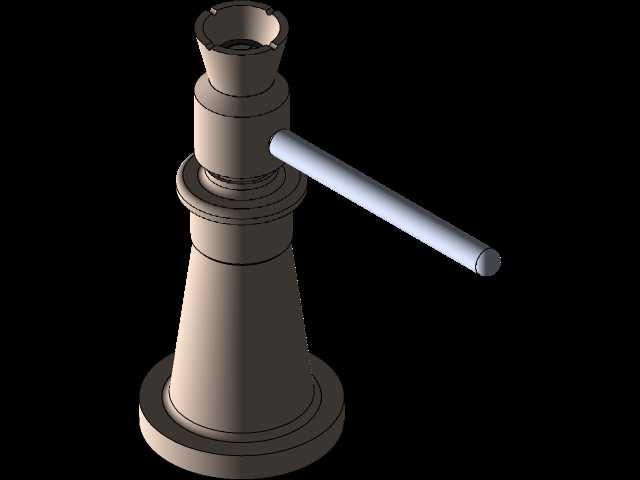

　　三维建模时应重点还原螺纹啮合关系、摇柄插孔、底座支撑面和顶部承重结构。螺纹不必在所有外观面上追求全牙细节，但在工程校核中需要明确公称直径、螺距、牙型、啮合长度和材料等级。筒体内部应体现螺母座或固定螺母的安装位置，因为这决定了螺杆升降导向和维修更换方式。摇柄孔的高度位置也需结合人体操作空间设定，过高会增加扳动难度，过低则可能与底座或地面障碍物干涉。

　　对于设备选型人员而言，判断这类装置是否适用，关键看三点：一是额定载荷与螺杆、螺母、筒体的强度匹配；二是闭合高度能否放入工件与地面之间的有限间隙；三是伸出后的稳定性和底座接地条件是否满足现场要求。若支撑点表面松软，应在底座下增加钢板或枕木扩大承压面积；若被顶工件边缘较窄，应在顶部增加槽形垫块或弧形垫座，使载荷尽量沿螺杆轴线传递。

　　整体结构没有复杂管路和精密电控元件，却对材料、热处理、螺纹加工和焊接质量提出了明确要求。承重螺杆通常需要较高屈服强度和良好耐磨性，螺母可选用相对较软的材料以保护螺杆，使磨损优先发生在易更换件上。筒体作为主要承压和导向部件，其内壁与螺母座的同轴度会直接影响升降顺畅度；若同轴度偏差过大，螺杆会受到附加弯矩，扳动力矩明显增大，严重时出现局部咬扣。

　　从维护角度看，这种装置的检查项目也很直接：观察螺纹是否有崩牙、塑性变形或严重锈蚀，检查摇柄孔是否拉长开裂，确认底盘无变形、焊缝无裂纹，并在螺纹和转动配合面定期涂抹润滑脂。长期承载前，应先进行小幅试顶，确认底座不滑移、顶部不偏摆、摇柄无异常卡滞，再逐步升高到工作位置。正是这种结构简单、动作可靠、可自锁保位的特点，使手动螺旋顶升装置在制造维修和工程安装领域持续保有明确的使用价值。
