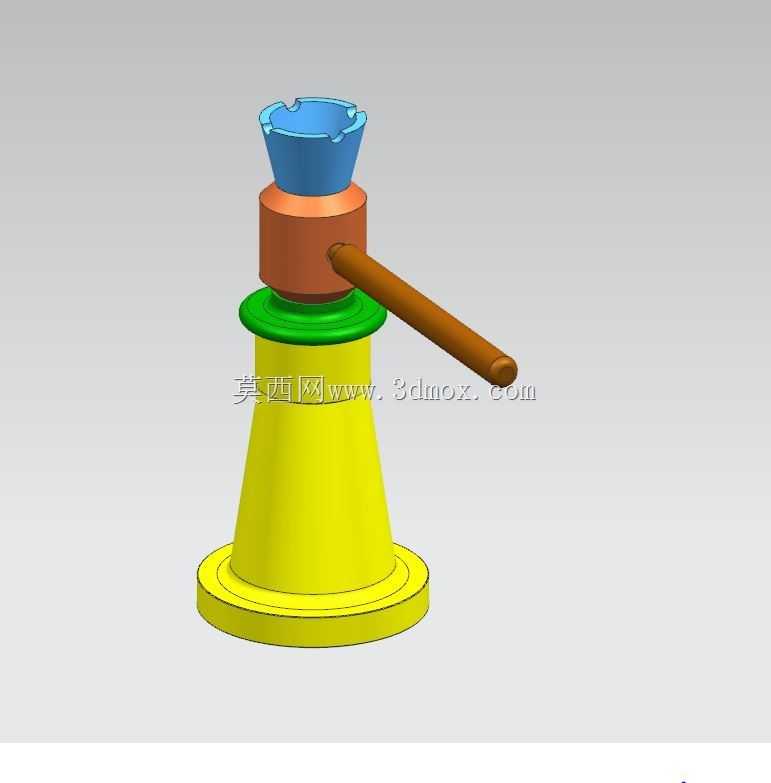

手动螺旋起重支撑装置三维结构设计

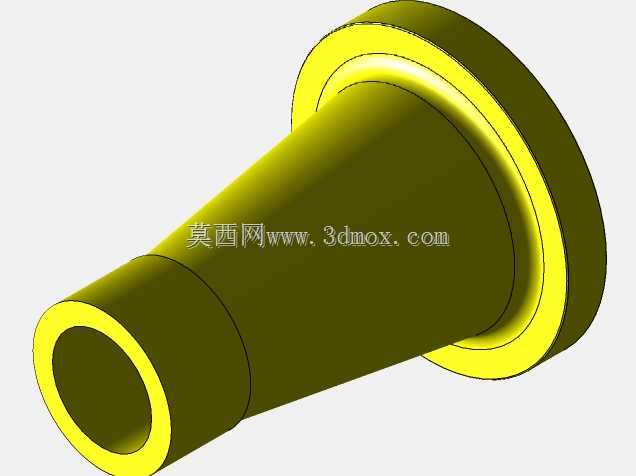

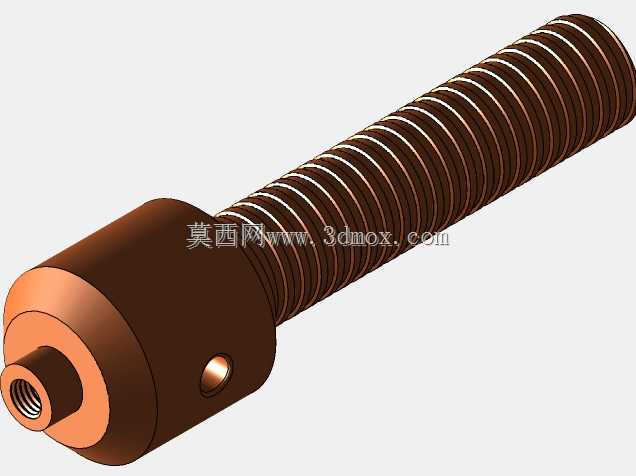

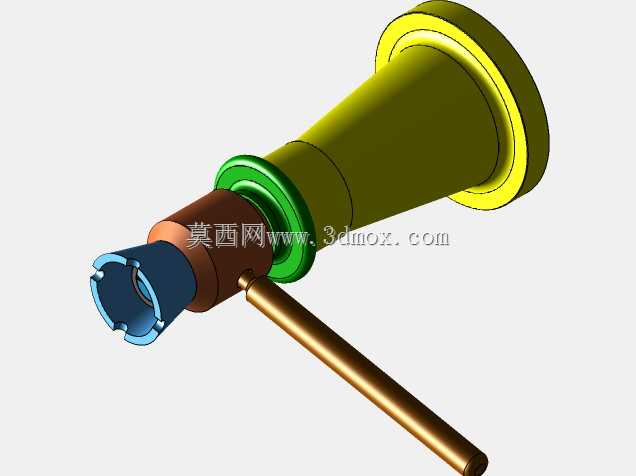

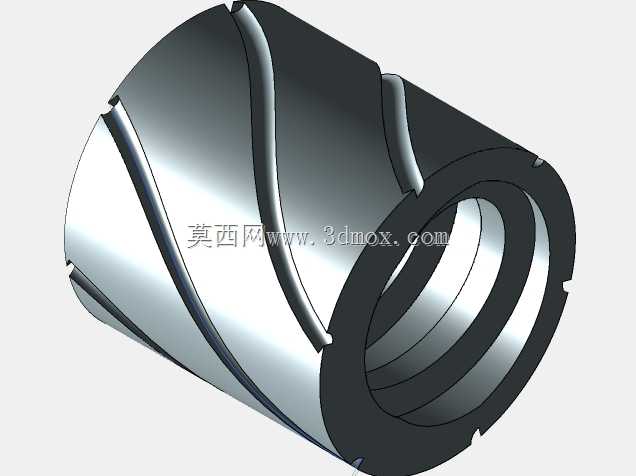

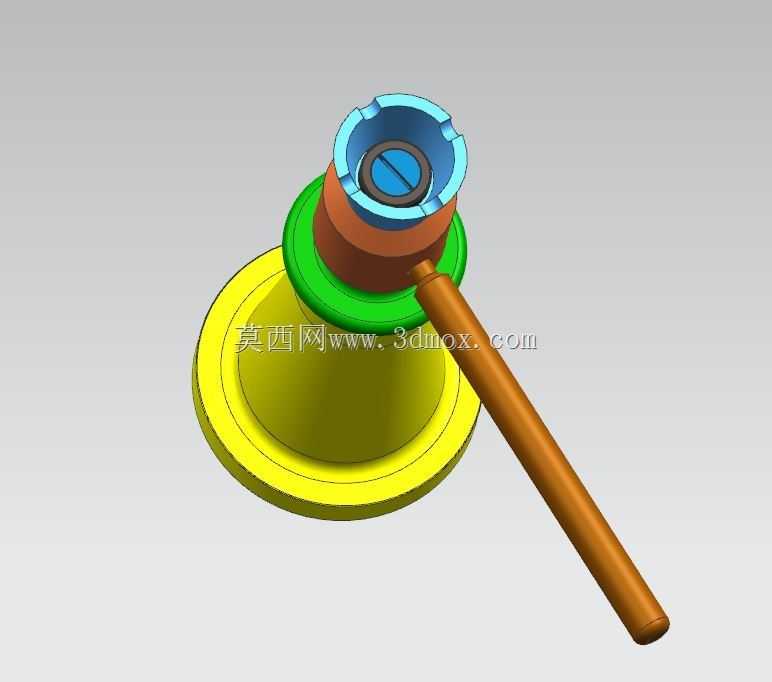

　　在设备检修、小型构件安装、重物临时移位的作业场景里，这类手动螺旋顶升装置是一线作业人员最常接触的基础工装，和液压类顶升设备不同，它不存在密封件老化泄压的风险，哪怕长时间处于承重支撑状态，也能保持稳定的顶升高度，不会出现缓慢回落的问题，特别适合汽修工位的车辆底盘支撑、机加工车间的工件调平、仓储场景的重型货箱移位垫高等对支撑稳定性要求高的作业。从结构设计逻辑来看，整个装置采用梯形螺纹副作为核心传动部件，这种螺纹的牙型角偏大，自锁性能可靠，只要螺纹副的加工精度满足公差要求，哪怕撤去操作杆上的外力，承重状态下的螺杆也不会反向回转，从根源上避免了负载下坠的安全隐患。底座采用上窄下宽的锥台加外延法兰的结构形式，

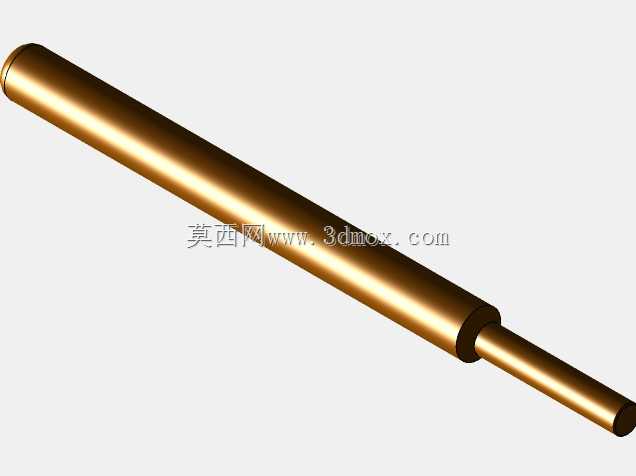

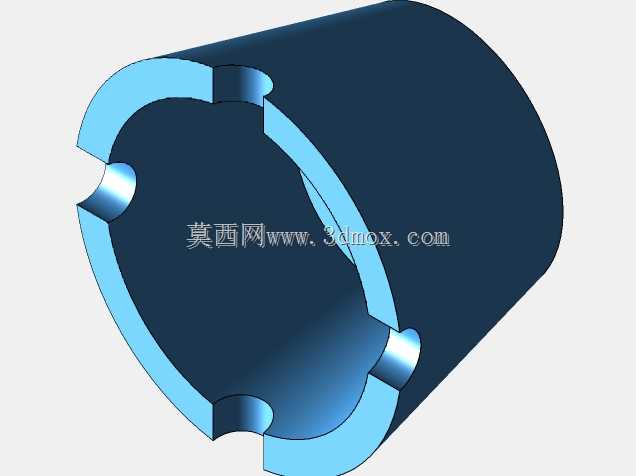

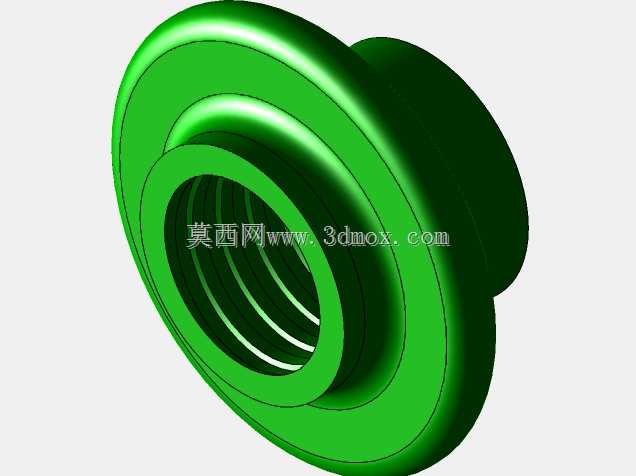

　　底部法兰的直径比上部筒体大出近一倍，作业时整个装置的支撑面足够大，能将上部承载的重物压强均匀分散到接触的地面或工位台面上，不会因为局部压强过大压坏作业基面，也能降低装置侧翻的风险；锥台形的筒体内部预留了足够的螺杆升降行程空间，同时筒体壁厚做了梯度设计，下部受力大的区域壁厚更厚，上部靠近支撑顶帽的区域壁厚适当减薄，在保证结构强度的前提下尽可能控制整体自重，方便单人搬运转移。操作杆采用贯穿螺杆上部径向孔的安装形式，不需要额外的紧固件固定，作业时直接穿入孔内即可通过杠杆力带动螺杆回转，不用时可以抽出收纳，减少装置的整体占用空间，杆身做了圆角过渡处理，避免长时间操作时硌伤操作人员手掌。顶部的支撑顶帽采用内凹的碗形结构，

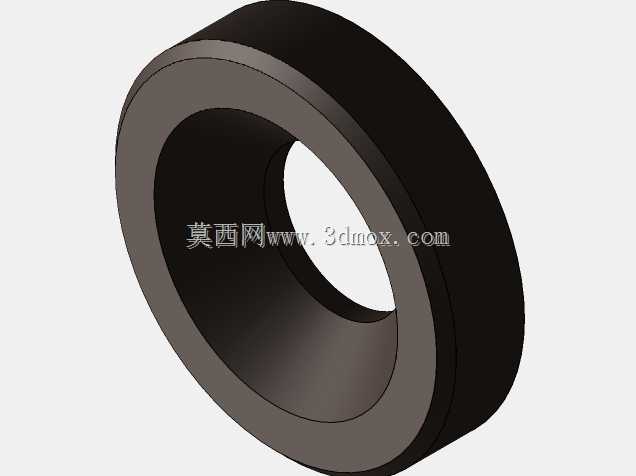

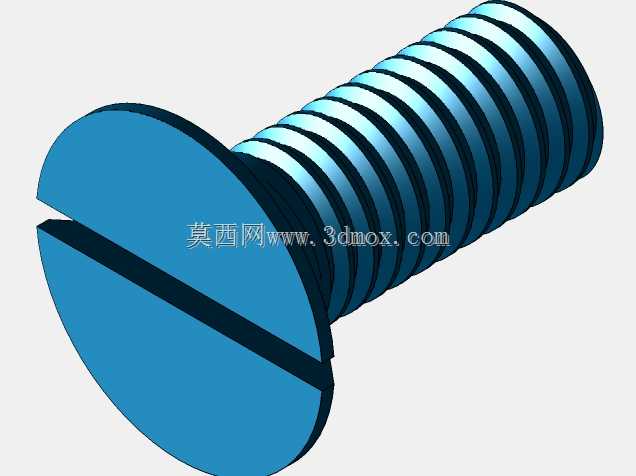

　　和被支撑重物的接触面上做了防滑的齿状凸起，作业时能卡住重物底部的支撑位点，避免顶升过程中重物出现滑移偏移，顶帽和螺杆顶端采用活动连接结构，顶升过程中顶帽可以随重物接触面的角度做小幅度偏转，保证支撑面完全贴合，不会出现点接触导致的应力集中。从安装边界和尺寸适配来看，这类装置的最低收缩高度控制在常规作业的操作舒适区间，完全伸出后的最大顶升高度能覆盖多数小型起重作业的行程需求，底座的法兰尺寸适配普通汽修工位的地面承重条件，不需要额外做基础加固就能直接使用，整体重量控制在单人可徒手搬运的范围内，不需要借助吊装设备就能完成工位转移。设计过程中需要重点校核螺纹副的接触应力和螺杆的压杆稳定性，尤其是在最大额定承重状态下，

　　螺杆不能出现失稳弯曲的问题，螺纹牙的剪切强度和挤压强度要留有足够的安全余量，应对作业过程中可能出现的偏载、冲击载荷；筒体和底座的连接部位要做圆角过渡，避免应力集中导致的焊缝开裂或者铸件断裂，操作杆的插入孔位置要避开螺杆的螺纹受力段，防止开孔削弱螺杆的整体强度。和其他顶升装置相比，这类纯机械结构的装置对使用环境的适应性更强，哪怕在多粉尘、高低温、有腐蚀性介质的作业环境里，只要做好基础的螺纹润滑维护，就能长期稳定工作，不会像液压千斤顶那样因为密封件受温度影响、介质污染出现故障，日常维护只需要定期在螺纹副表面涂抹润滑脂，清理螺纹缝隙里的杂物即可，维护成本极低，也不需要复杂的配件储备。在实际建模过程中，各个配合部件的公差要做合理匹配，螺纹副之间要留有合适的配合间隙，既保证转动操作时的顺畅度，不会出现卡滞，又不能间隙过大导致顶升时出现晃动，影响支撑精度；顶帽和螺杆顶端的配合间隙要控制在小范围偏转不卡滞的程度，保证支撑时的贴合度。
