工业气动气源分配集成控制柜结构设计

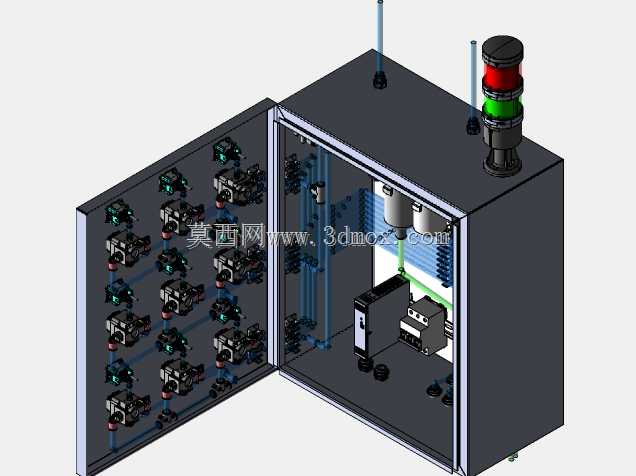

　　这套气动集成控制柜体的设计，核心面向多工位自动化生产线的气源集中分配场景，常见于汽车零部件焊装线、3C产品组装线、轻工包装流水线这类需要十数路甚至更多气动执行元件同步供气的作业环境，替代传统分散式气源接头排布带来的管路杂乱、压降不均、维护排查困难的痛点。从结构布局来看，柜体采用标准工业控制柜的拼装式框架设计，门板内侧整面排布阀组安装位，每一路阀件的进气、出气接口都预留了标准快插接头的安装空间，气路走线沿柜体侧壁预留的线槽排布，避免和柜内电气控制线路交叉干扰，兼顾气路的密封性与电气线路的电磁防护要求。柜体顶部预留了气源总进气接口的安装位，同时集成安装了红黄绿三色状态警示灯，警示灯的安装座做了防水密封处理，适配车间多尘、

　　偶尔有切削液飞溅的作业环境，安装时直接通过柜体顶部的预留开孔固定，不需要额外做支架焊接，减少现场安装的加工工作量。柜内的布局做了明确的功能分区，靠近门板的区域是阀岛与气路处理元件的安装位，包含过滤减压阀、油雾器这类气源处理组件，预留的安装导轨可以兼容不同品牌的标准阀组安装，不需要额外打孔适配；柜体后侧的腔体预留了电气控制元件的安装空间，包括PLC模块、开关电源、接线端子排这些电气组件，和气路区域之间预留了100mm以上的间隔，避免气路轻微漏气产生的凝露影响电气元件的绝缘性能。从安装边界来看，柜体的底部预留了标准的落地安装脚孔，同时兼容壁挂安装的挂耳固定位，安装时不需要额外改造柜体结构，不管是落地布置在生产线边，

　　还是壁挂安装在设备机架侧面都可以适配；柜体的开门角度可以达到120度，门板上的阀组维护时不需要完全拆卸门板，打开后就可以直接对每一路阀件进行接线、换件操作，日常维护时排查气路漏点的效率比分散式排布提升60%以上。设计过程中针对气路的压降问题做了专门的管路走向优化，总进气管路采用大通径的硬管排布，到每一路阀组的分支管路长度差控制在500mm以内，保证各个工位的供气压力差不超过0.02MPa，避免远端工位因为气压不足导致气缸出力不够、动作卡顿的问题。柜内还预留了压力传感器的安装位，可以实时监测总进气压力，压力异常时直接通过顶部的三色灯输出报警信号，不需要操作人员逐个工位排查气压问题。门板和柜体的接缝处做了整圈的密封胶条，

　　闭合后的防护等级可以达到IP54，适配大部分普通工业车间的使用环境，不需要额外做防尘防护外罩。所有的管路固定点都采用标准的管夹固定，间距控制在300mm以内，避免设备运行时的振动导致管路接头松动漏气，同时管夹都做了橡胶减震垫，减少气路通气时产生的振动噪音。
