户外混凝土预制电气舱防护柜体

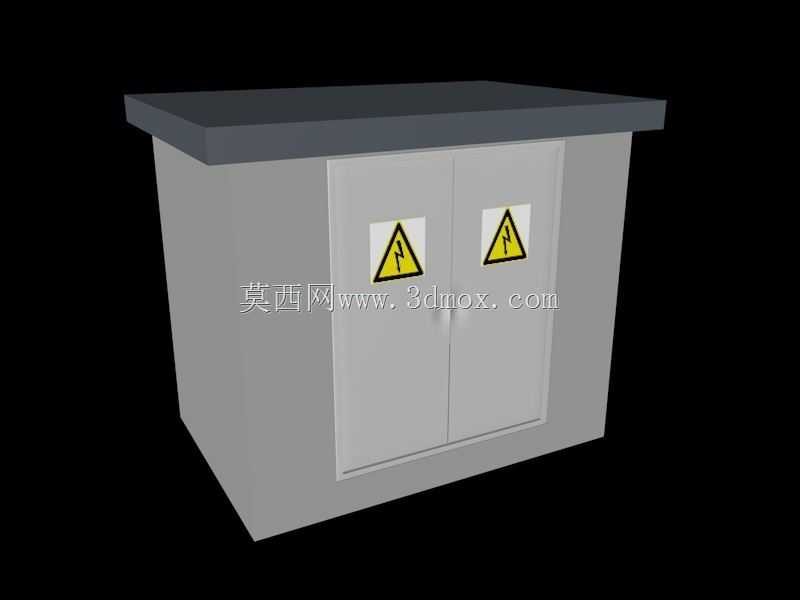

　　该三维结构围绕户外预装式配电防护舱展开，舱体采用近似长方体的落地式布置，顶部设置向外挑出的平顶檐口，檐口边缘超出侧壁一定距离，可在降雨时引导水流远离舱体立面，减少门缝、侧壁根部长期被雨水冲刷的风险。柜体正面设置双开检修门，两门对中布置，门体表面贴有高压警示标识，提示内部带电区域的危险属性。整体外形简洁，没有外露的复杂管线，适合在厂区边界、市政道路旁、临时施工供电点、光伏场区并网点等场景中作为低压或中压电气设备的外部防护壳体使用。

　　从实际用途看，这类舱体并不是单一电气元件，而是为变压器、环网柜、低压馈线柜、母线排、接线端子及部分测控元件提供集中安装空间。设备进场后可在舱内完成柜体固定、电缆进出、接地连接和检修通道预留，外部再通过混凝土或钢制外壳实现防风、防雨、防异物触碰。与现场砌筑配电室相比，预制舱式结构把舱体围护、门体密封、顶部防水和基础接口在建模阶段统一考虑，能够减少现场土建与电气安装之间的反复协调。

　　结构设计上，侧壁与顶部檐口形成明确的层次关系。檐口采用薄板悬挑形式，底面与侧壁顶面相接，转角处需要在详图中控制搭接关系，避免积水沿拼接缝渗入。正面双开门占据立面主要宽度，门体周边应设置隐藏式或外露式铰链、门锁及密封胶条位置；三维建模时不能只表现门板外形，还需预留门开启半径、门锁安装位、门轴加强区以及门板与门框之间的均匀间隙。警示标识位于门扇视觉中心偏上区域，既符合运维人员巡检视线，也能在外部人员接近时快速识别带电风险。

　　舱体内部空间划分应结合电气设备排布反推。若用于箱变场景，通常需要区分高压室、变压器室和低压室；若仅作为电缆分支或计量保护舱，则应重点考虑电缆沟进出位置、底部封堵板、接地扁钢走向和检修人员站立空间。模型在外形表达上虽然只呈现封闭外壳，但工程深化时必须把内部安装骨架、设备底座槽钢、侧壁预埋件、通风百叶或防雨通风口的位置一并校核。外壳不能与带电部件安全净距冲突，也不能因过度追求紧凑外形而造成柜门开启后无法操作开关机构。

　　安装边界方面，舱体底部应与混凝土基础或电缆沟顶边可靠连接，基础顶面标高需高于场地积水线，底部预留电缆穿舱孔并配合防火封堵。柜体就位时要控制长宽方向与基础中心线的偏差，地脚压板或焊接埋件的位置应在舱体底板建模时同步体现。由于舱体为整体落地形态，运输状态下需关注外形宽度与道路限界、吊装重心以及吊点位置；若采用混凝土舱体，侧壁厚度和顶部重量较大，吊装肋、底部加强梁不能按普通薄板柜经验简化。

　　防水和散热是这类户外舱体并行的设计重点。顶部挑檐可减少正面淋雨，但门扇密封、底部电缆孔、背部通风口仍需形成完整防水路径。自然通风口宜设置在低位进风、高位排风的相对位置，并加装防虫网和防雨折板；若内部变压器损耗较大，还需根据温升情况校核通风面积，必要时配置强制排风装置。三维模型在后续细化中可把通风口、门锁、铰链、密封条、底座、吊件作为独立子装配表达，使结构工程师、电气工程师和土建设计人员能够在同一外形边界下核对安装关系。

　　从维护角度看，双开门方案提供了较宽的正面检修通道，适合设备整体推入或更换；门体开启后不应被周边护栏、电缆沟盖板或台阶干涉。舱外应保留操作和巡检距离，门前区域不宜布置管道或固定障碍。侧壁若采用混凝土材质，其表面平整、热惰性较好，夏季受太阳直射时内部温升相对缓和，但重量较大；若在模型中改用金属复合板，则需重新评估骨架强度、保温层厚度和防腐涂层。无论采用哪种材料，外形尺寸、门洞宽度、檐口挑出长度和基础接口都应围绕设备安装与运维安全来确定，而不是单独追求外观规整。
