农用玉米分选脱粒一体化作业设备结构

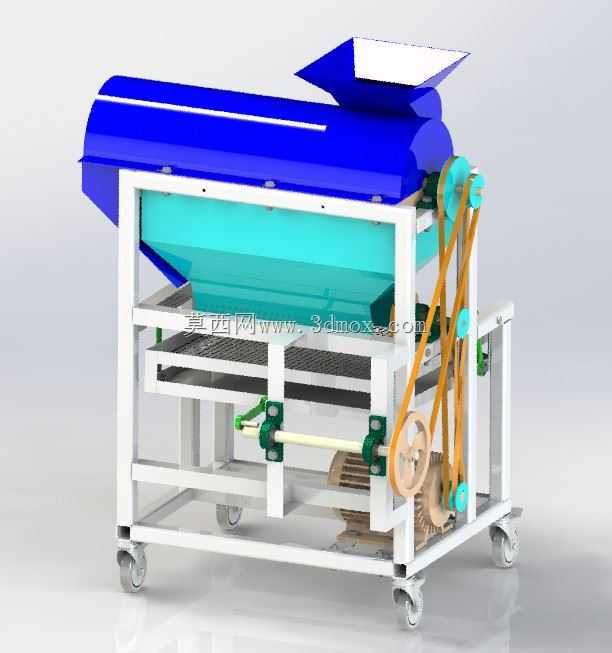

　　这套设备主要面向粮食收储站点、中小型农产品加工坊、种粮合作社的产后玉米处理环节，替代传统人工脱粒、筛分的低效率作业模式，可直接对接田间采收后带苞叶或初步去苞的玉米果穗，一次性完成脱粒、杂余分离、籽粒分级的连续作业，省去多台设备转序搬运的人工成本，适配丘陵、平原地区不同经营规模主体的场地使用需求。从结构设计逻辑来看，设备整体采用方管焊接框架作为承载主体，底部配置四个带刹车的万向脚轮，无需预埋固定地脚，可根据作业场地的物料堆放位置灵活转移，设备整体占地边界控制在长1.8米、宽0.9米、高1.6米范围内，常规3.5米层高的乡村加工厂房、露天晒场临时搭建的作业棚都能满足安装空间要求，框架焊接处预留了12处标准安装孔位，

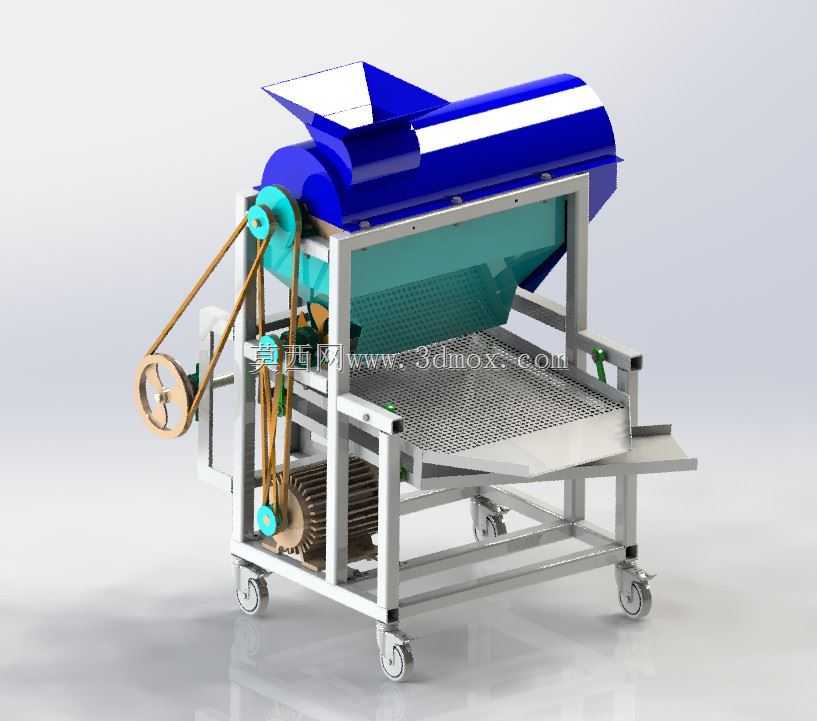

　　后期可根据作业需求加装进料斗延长段、出料口接料溜槽等扩展附件。上部的脱粒滚筒采用半包覆式弧形罩壳结构，罩壳上方设置扩口式进料导槽，果穗靠自重滑入脱粒腔后，滚筒表面的钉齿与下方凹板筛形成揉搓间隙，可根据玉米果穗的含水率调整凹板筛的安装高度，含水率低于18%的干玉米适当缩小间隙减少籽粒破碎，含水率25%左右的湿玉米适当放大间隙避免果穗卡滞，脱粒后的玉米籽粒、碎芯屑、苞叶残片直接落入下方的振动筛体。振动筛体采用双层筛网结构，上层筛网孔径设置为15毫米，可拦截未完全脱粒的果穗残段、较大的玉米芯块，这些物料沿筛面倾斜角度滑向侧方的回料口，可重新送入脱粒腔二次处理；下层筛网孔径设置为6毫米，可筛除籽粒中混杂的泥沙、碎颖壳，

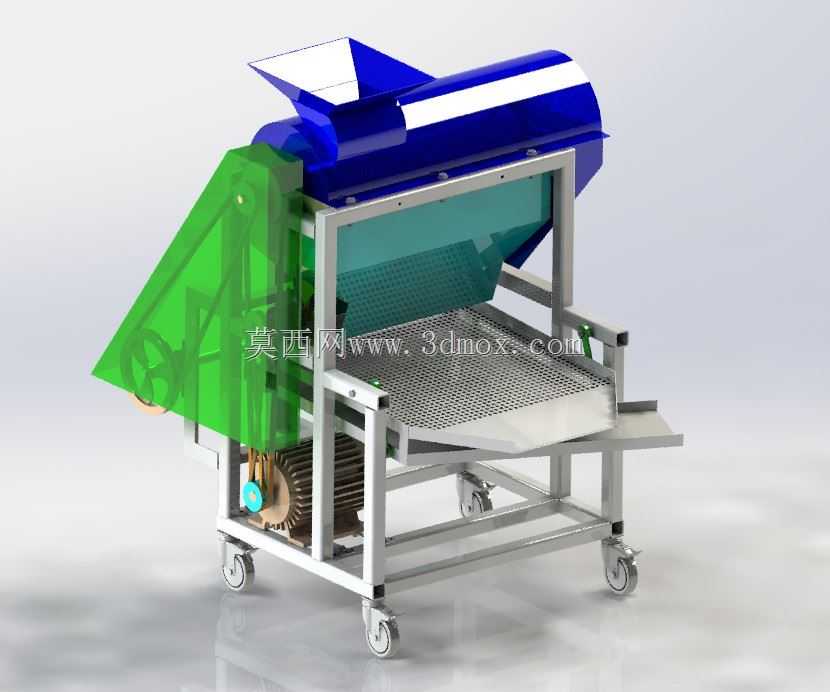

　　干净的玉米籽粒沿筛面末端的出料溜槽排出，杂余则从筛体下方的杂余出口归集。动力传递路径采用带传动与链传动组合的方式，主电机安装在框架下部的电机安装板上，通过三角带将动力传递给脱粒滚筒主轴，主轴另一端通过皮带轮带动偏心振动机构，驱动筛体做往复直线振动，整套传动系统的张紧机构都设计在框架外侧，日常维护时无需拆解主体结构即可调整皮带张紧度、更换易损传动件，传动部位全部设置了可拆卸的安全防护罩，避免作业过程中衣物、工具卷入传动副。设备的操作侧预留了足够的站立操作空间，进料口高度设置为1.4米，操作人员站立即可完成果穗投喂作业，无需垫高站台，出料口高度设置为0.7米，可直接对接周转筐、麻袋或者小型输送带接料，减少籽粒落地的二次污染。

　　针对不同区域的玉米品种差异，筛网采用快压式固定结构，无需专用工具即可快速更换不同孔径的筛网，适配食用玉米、饲用玉米、制种玉米的不同分选精度要求，比如制种玉米分选时可更换4毫米孔径的下层筛，筛除瘪小的籽粒，提升种子净度；饲用玉米分选时可更换8毫米孔径的下层筛，提升作业 throughput。设备框架的所有棱角都做了倒钝处理，避免转移、操作过程中剐蹭操作人员，罩壳与框架的连接采用手拧螺栓，日常清理筛网、检查脱粒间隙时可快速打开罩壳，无工具拆装的结构设计适配乡村作业场景下维修工具不全的实际情况。从作业适配性来看，设备可匹配2.2kW到4kW的四级电机，常规农村220V民用电源即可驱动，无需专门架设三相动力线路，单小时作业处理量可达800-1200公斤玉米果穗，脱净率稳定在98%以上，籽粒破碎率控制在2%以内，完全满足粮食收购环节的净度要求，也可作为小型饲料加工点的玉米原料预处理设备，直接对接后续的粉碎、搅拌工序。
