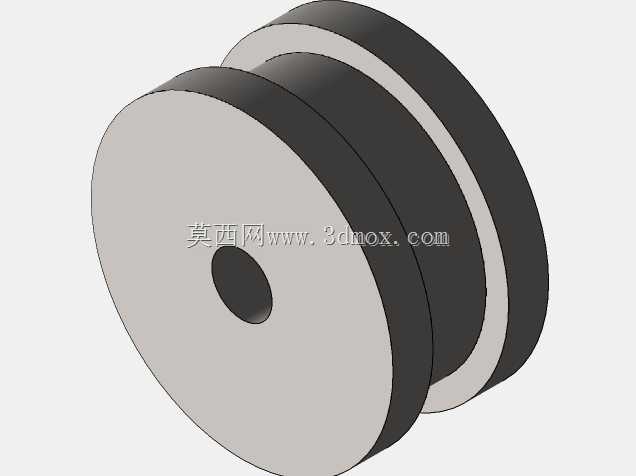

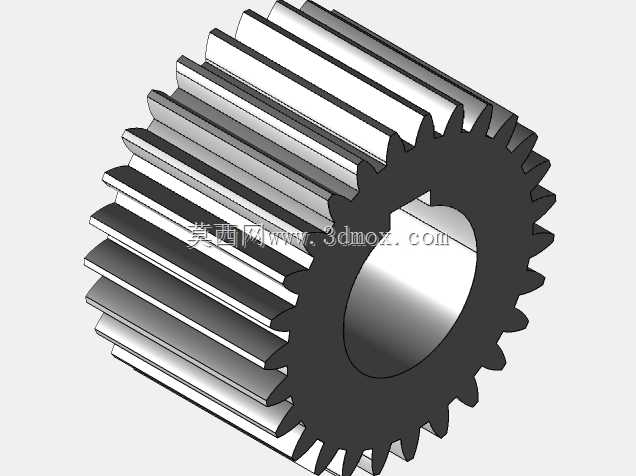

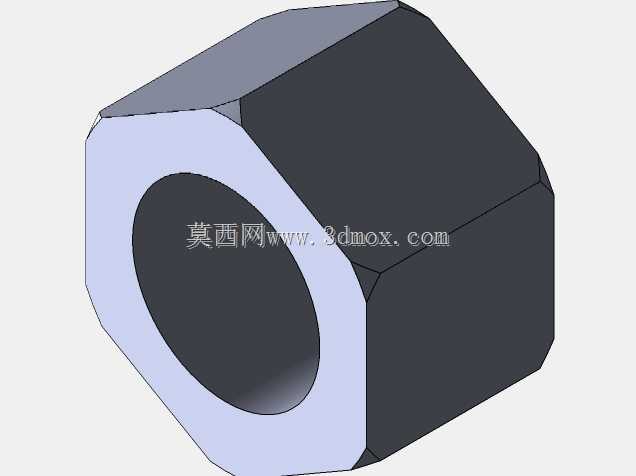

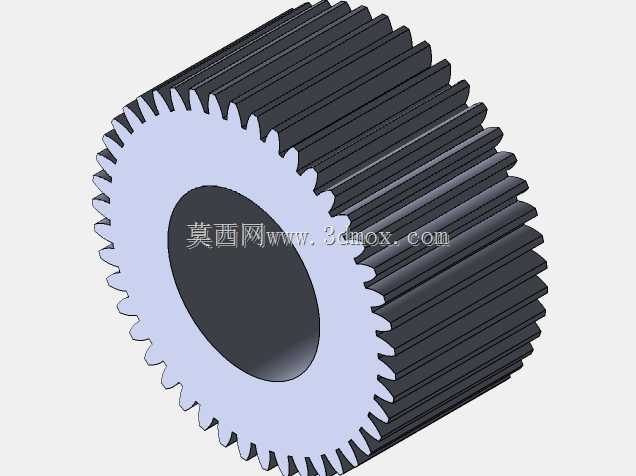

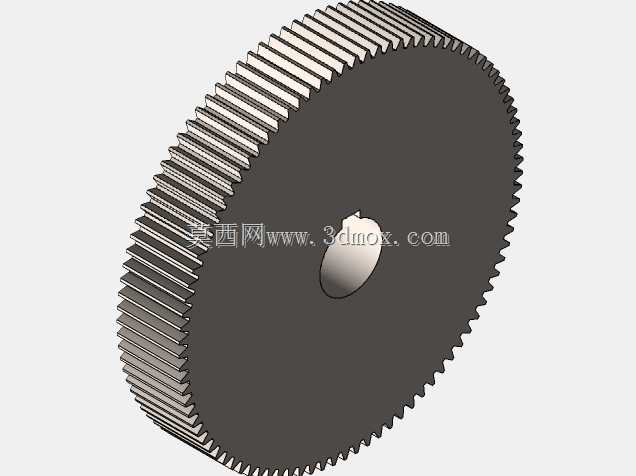

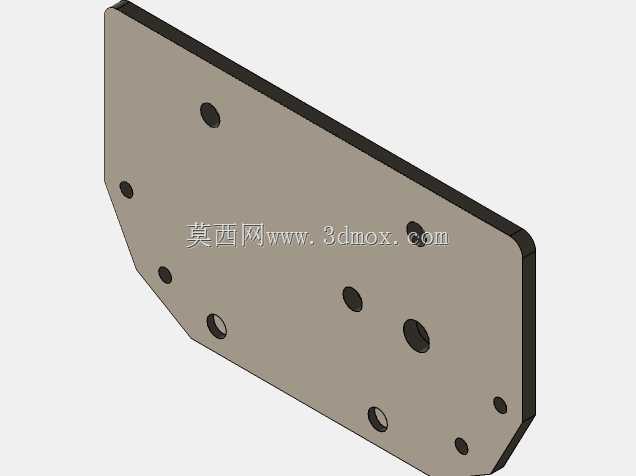

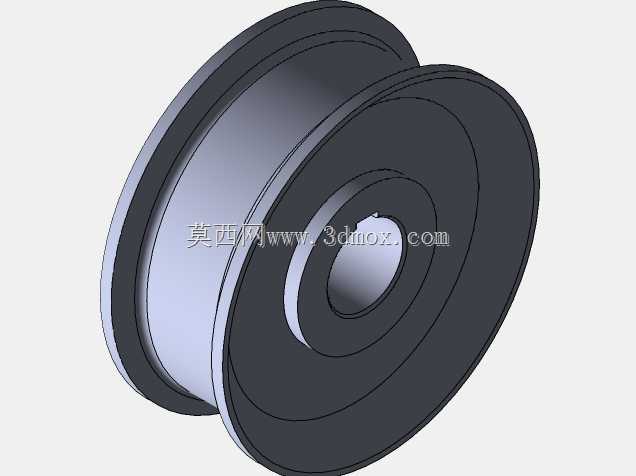

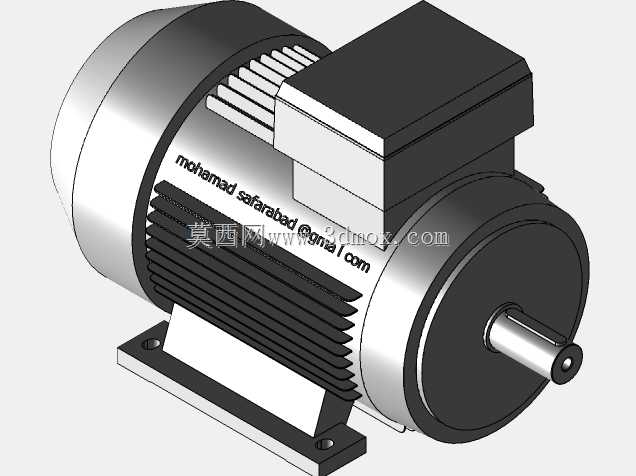

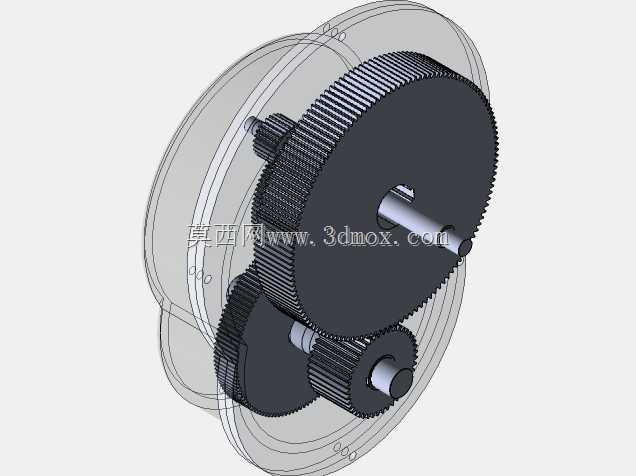

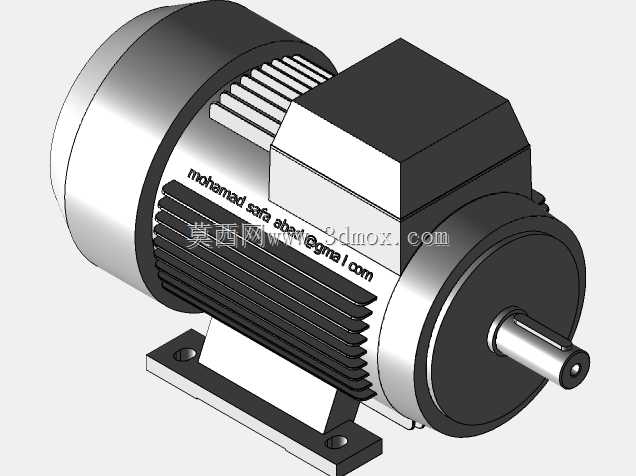

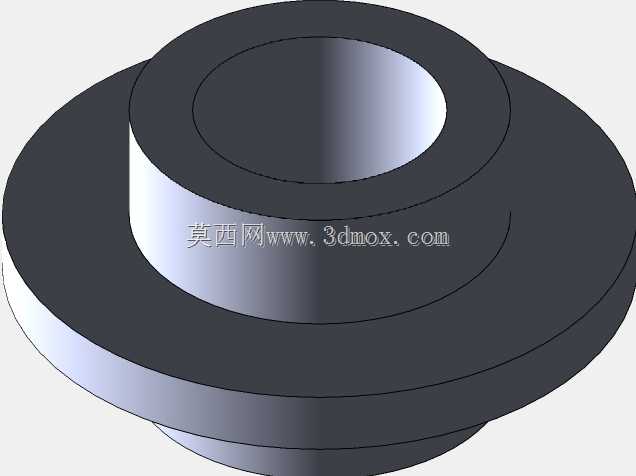

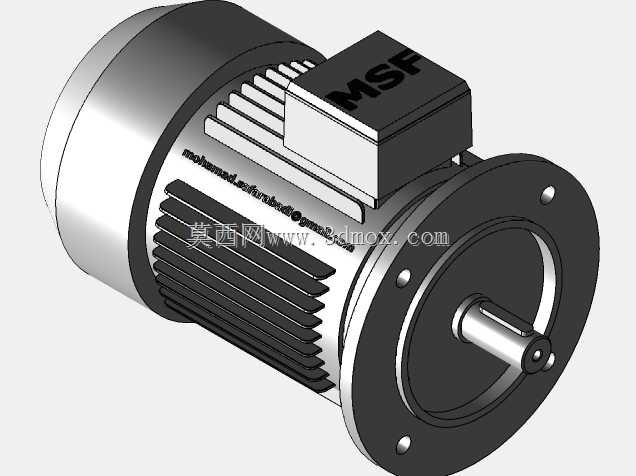

三款不同配色工业驱动电机结构设计

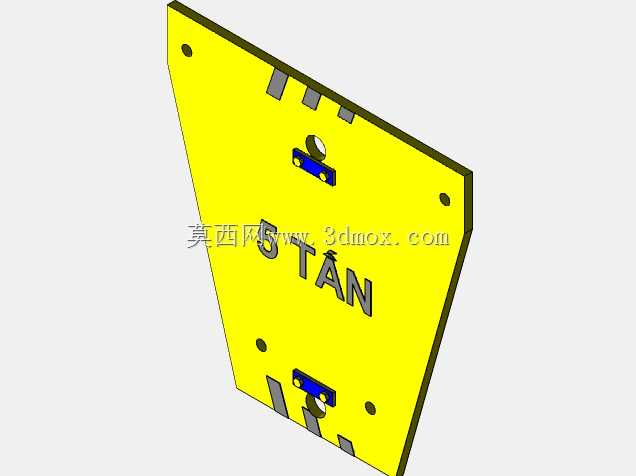

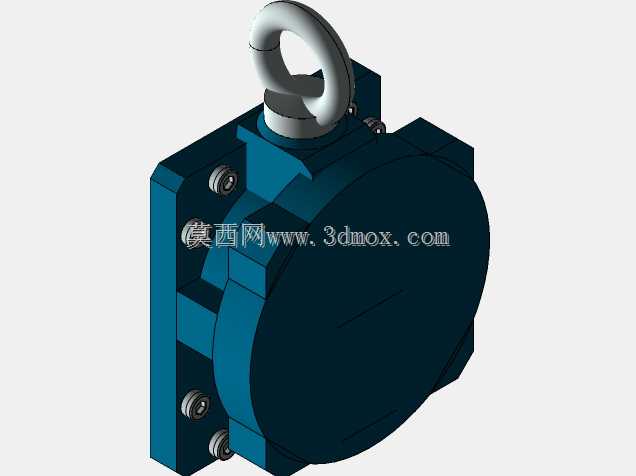

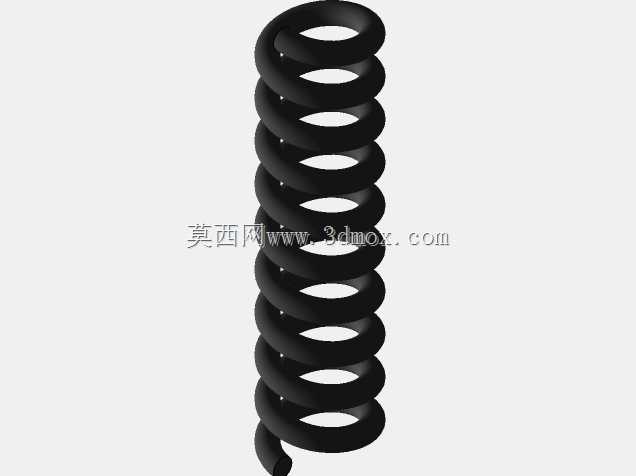

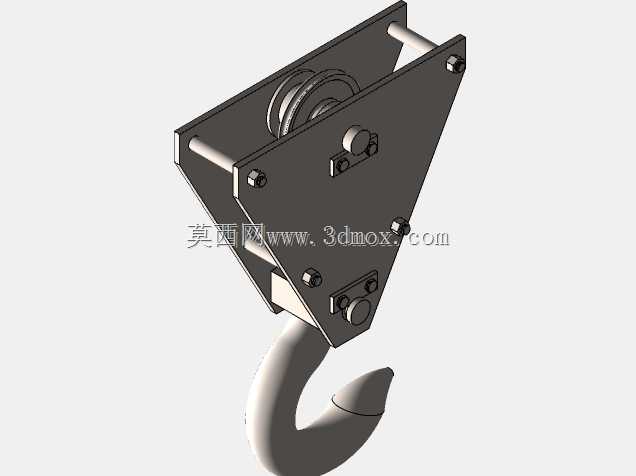

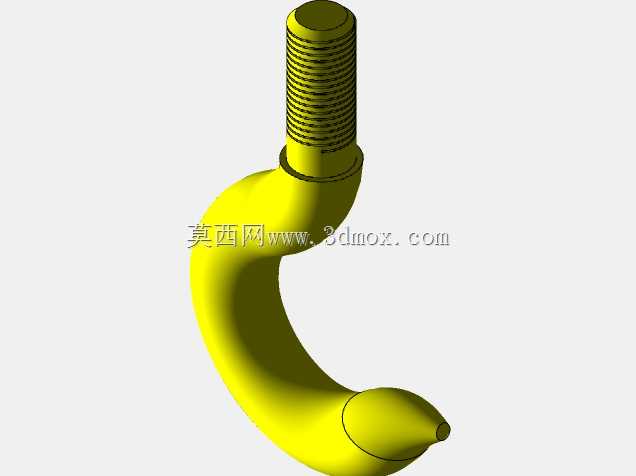

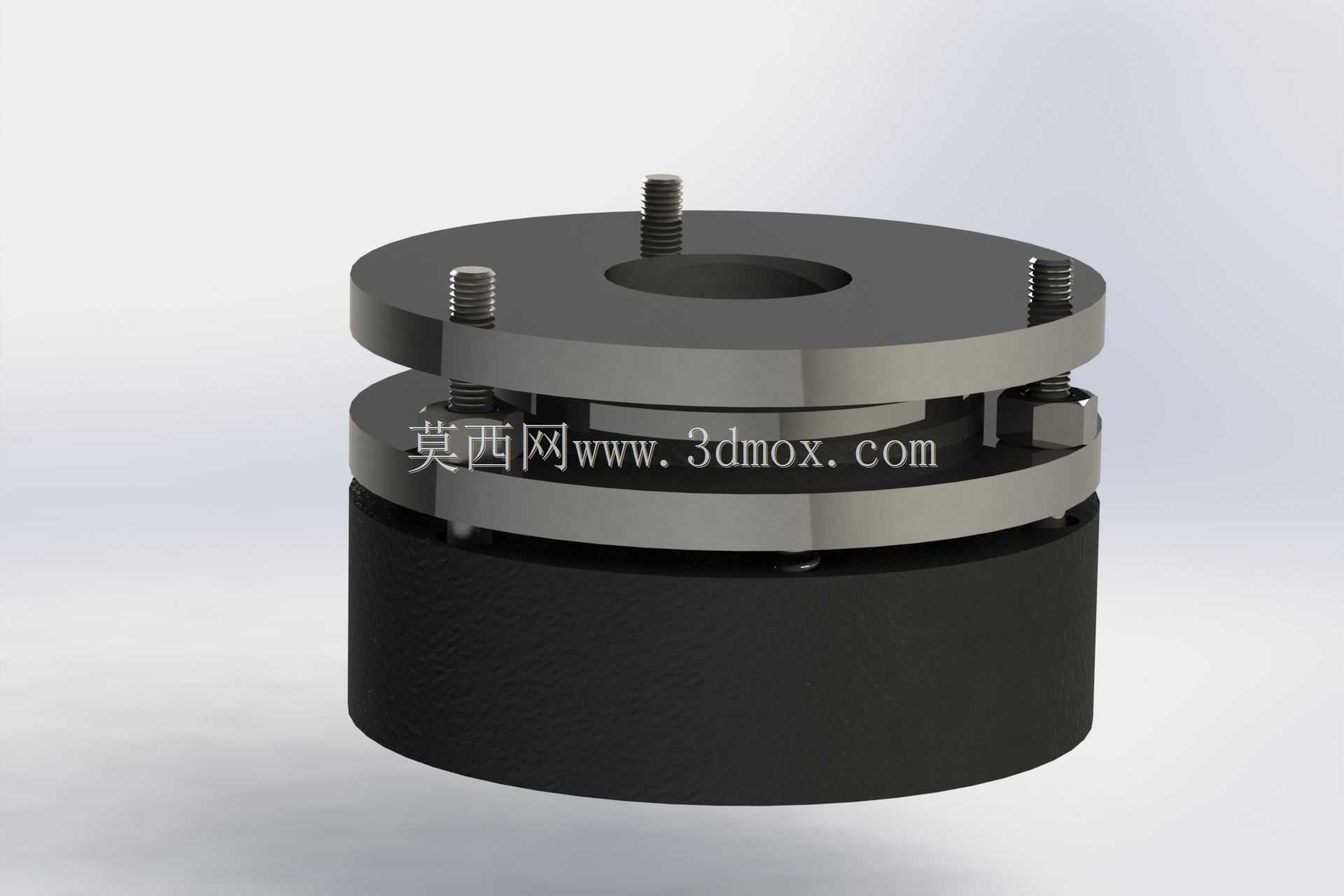

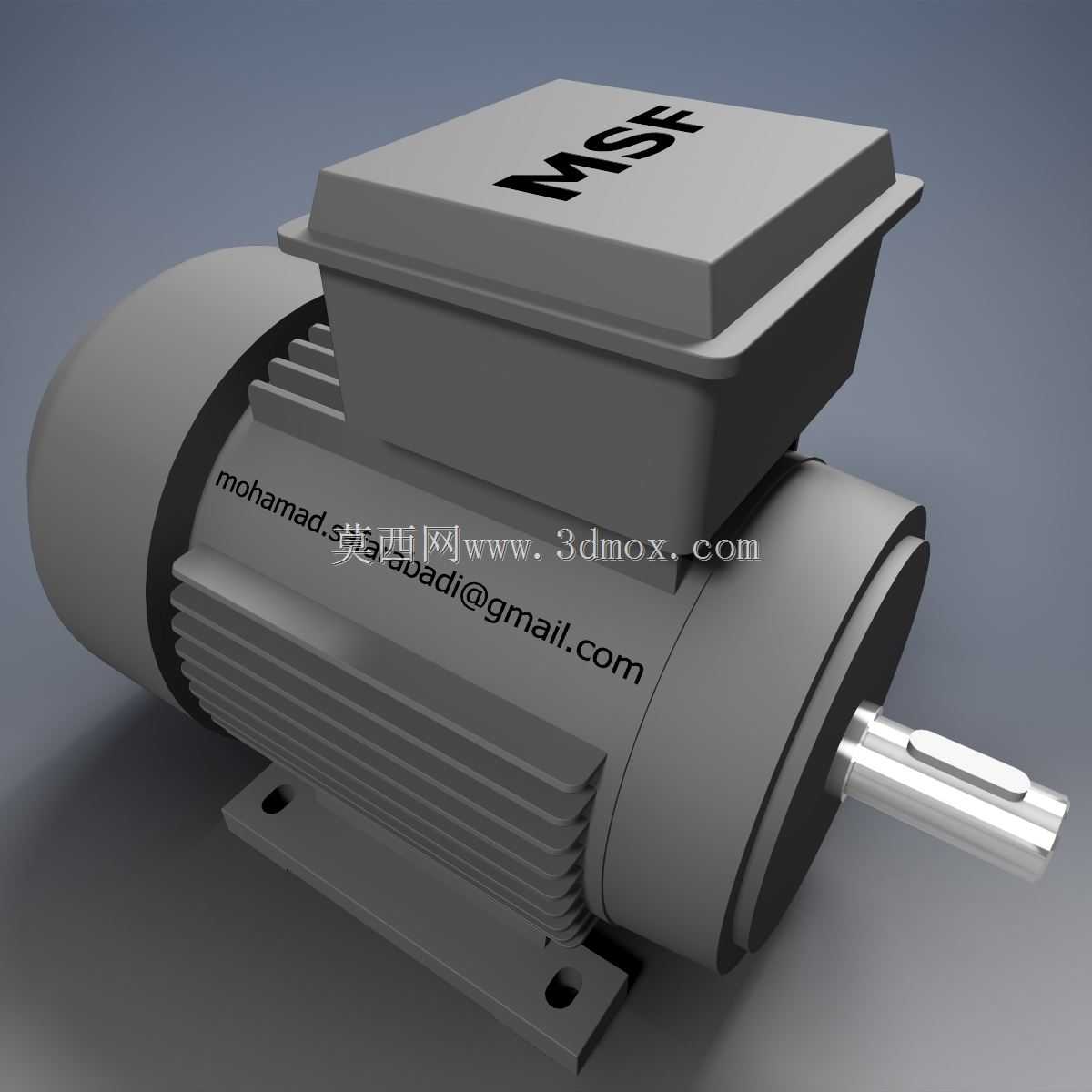

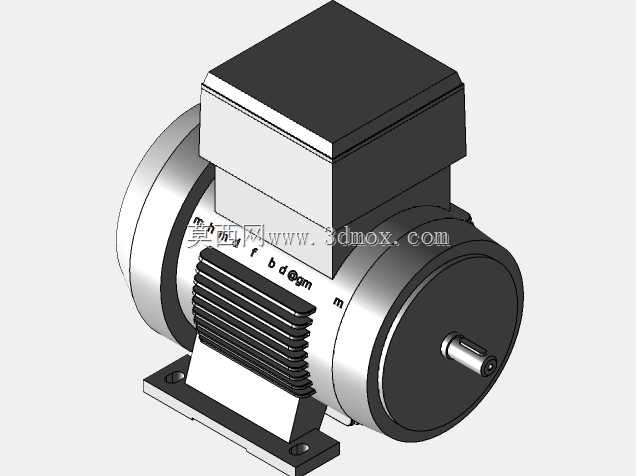

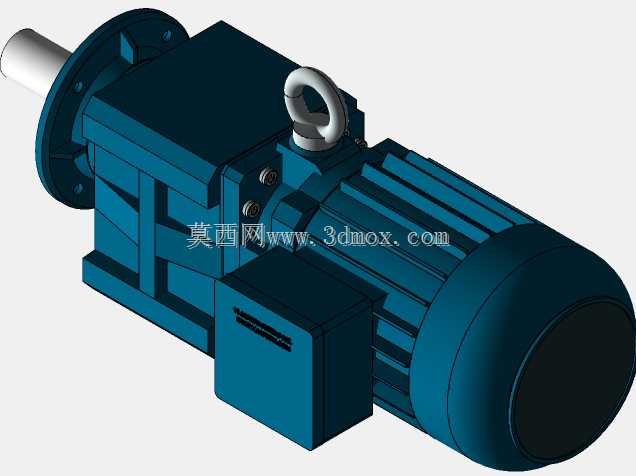

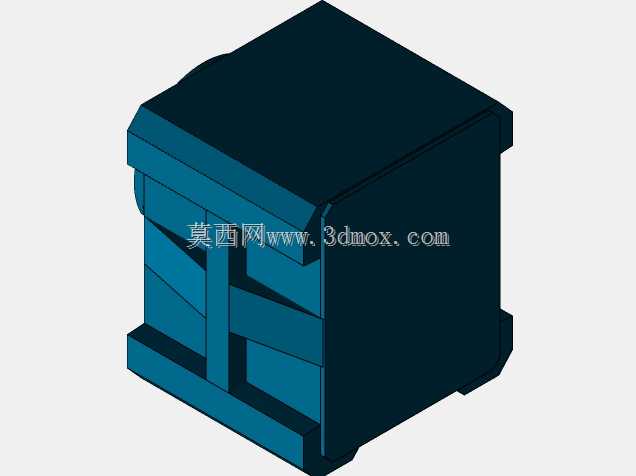

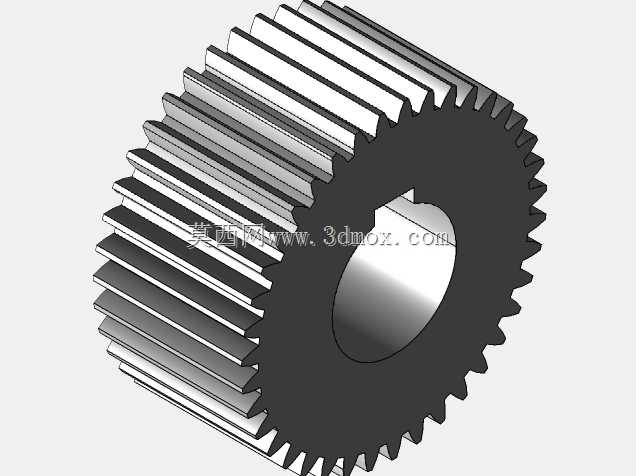

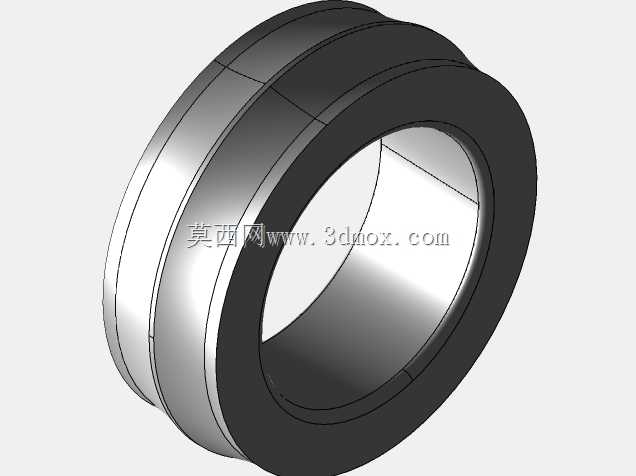

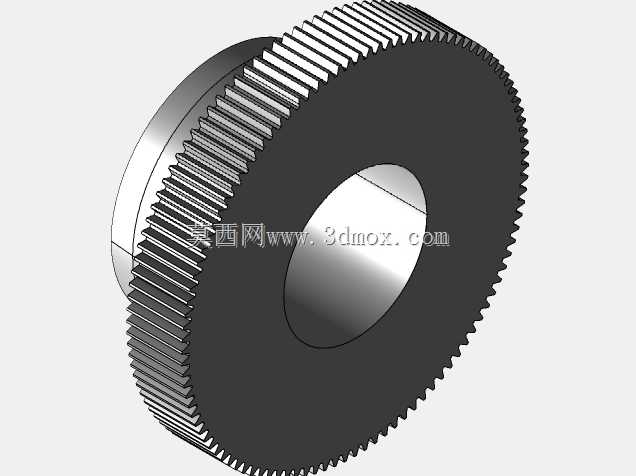

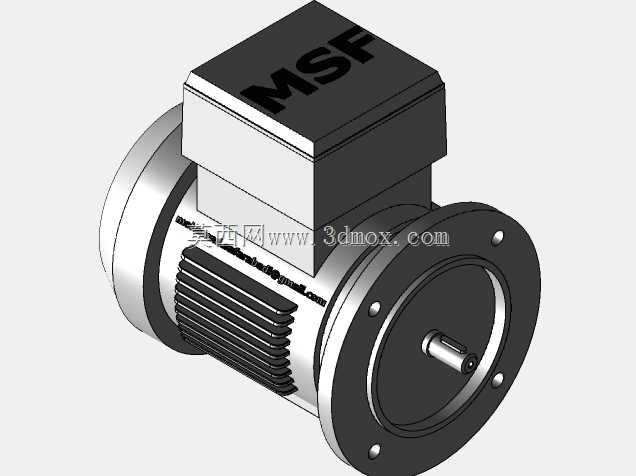

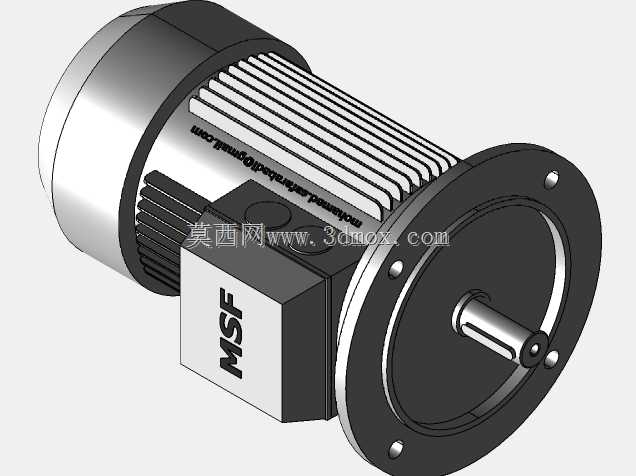

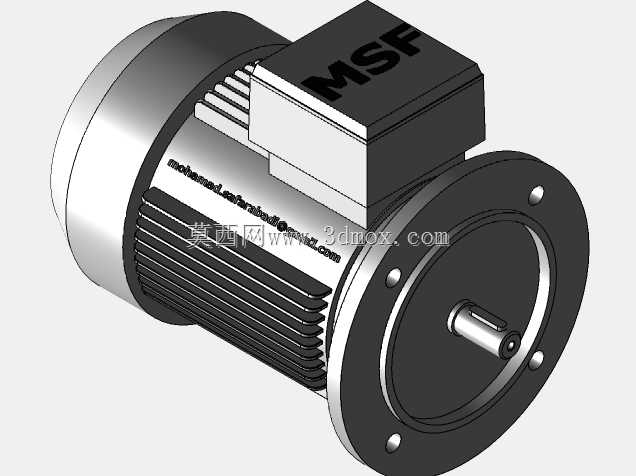

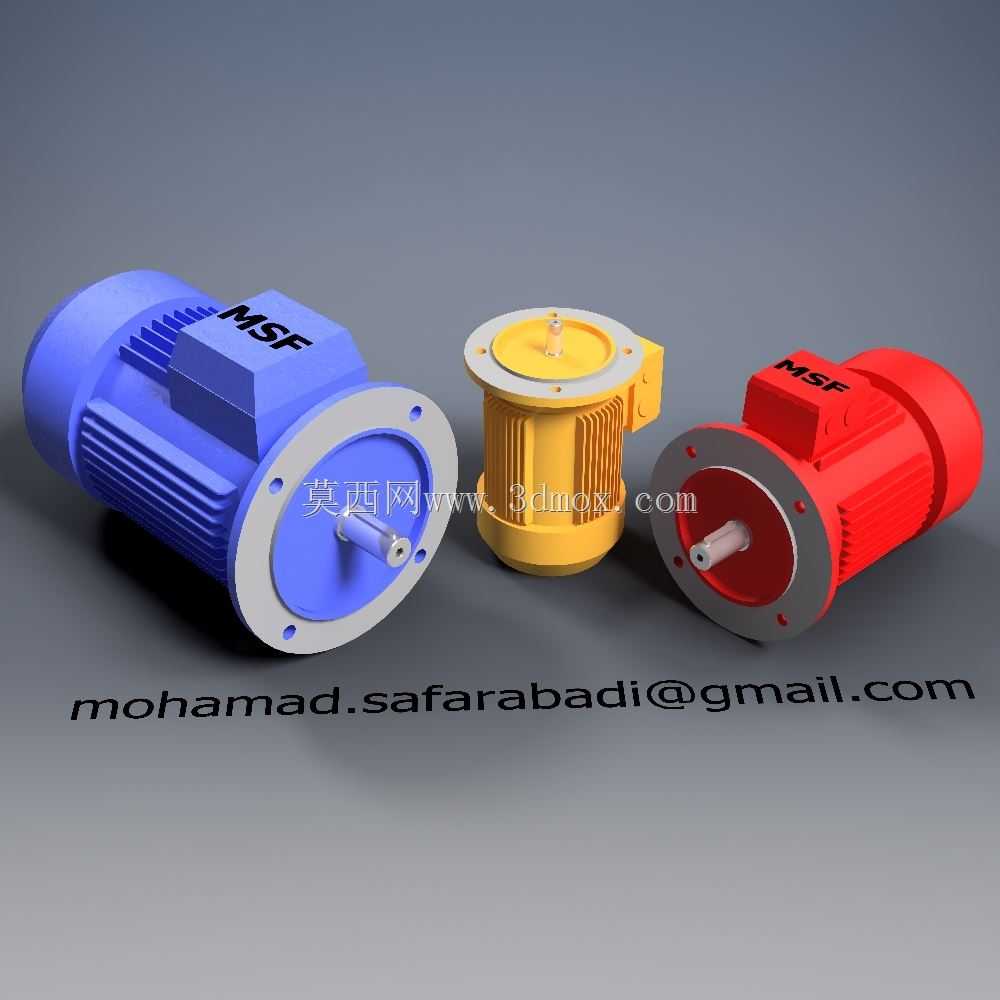

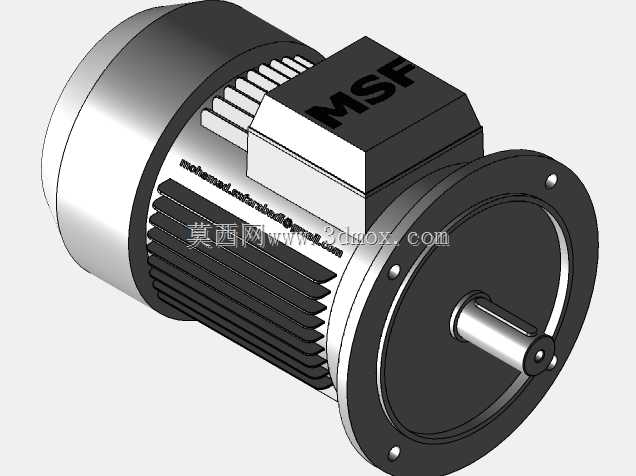

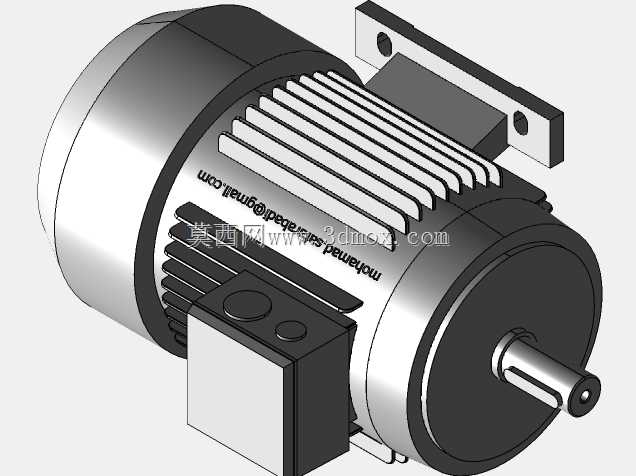

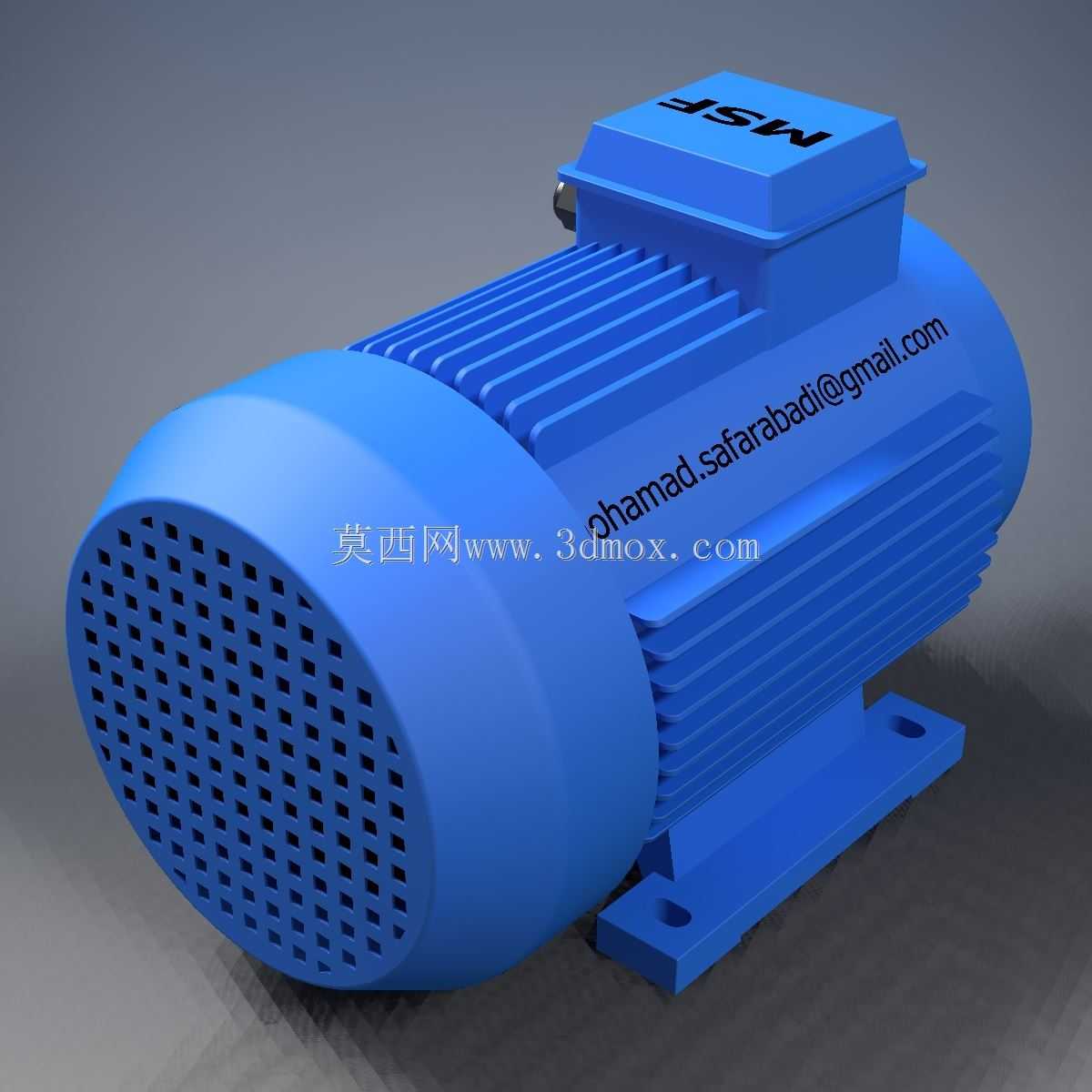

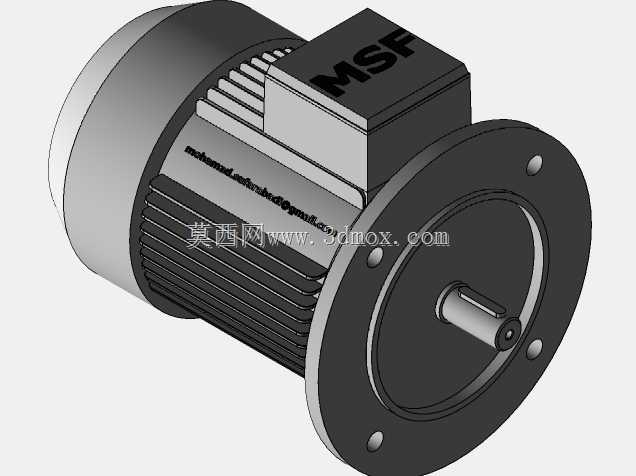

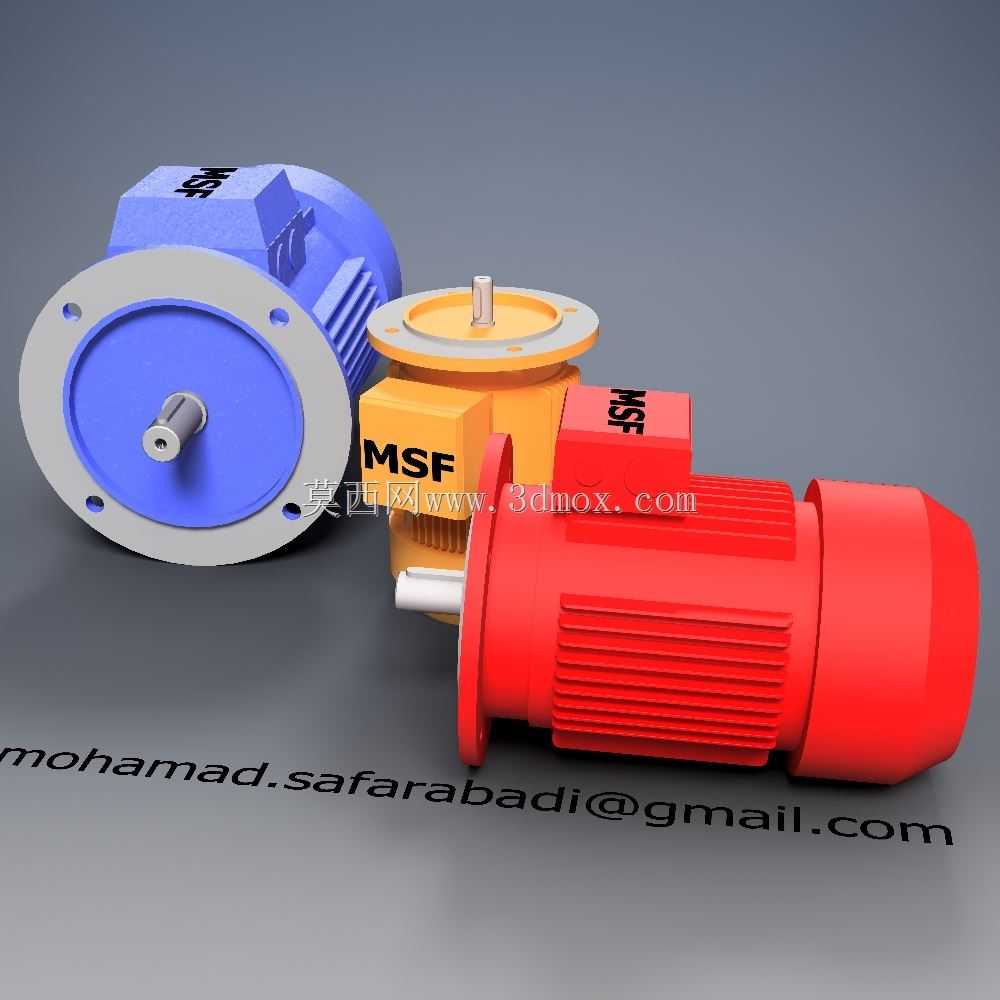

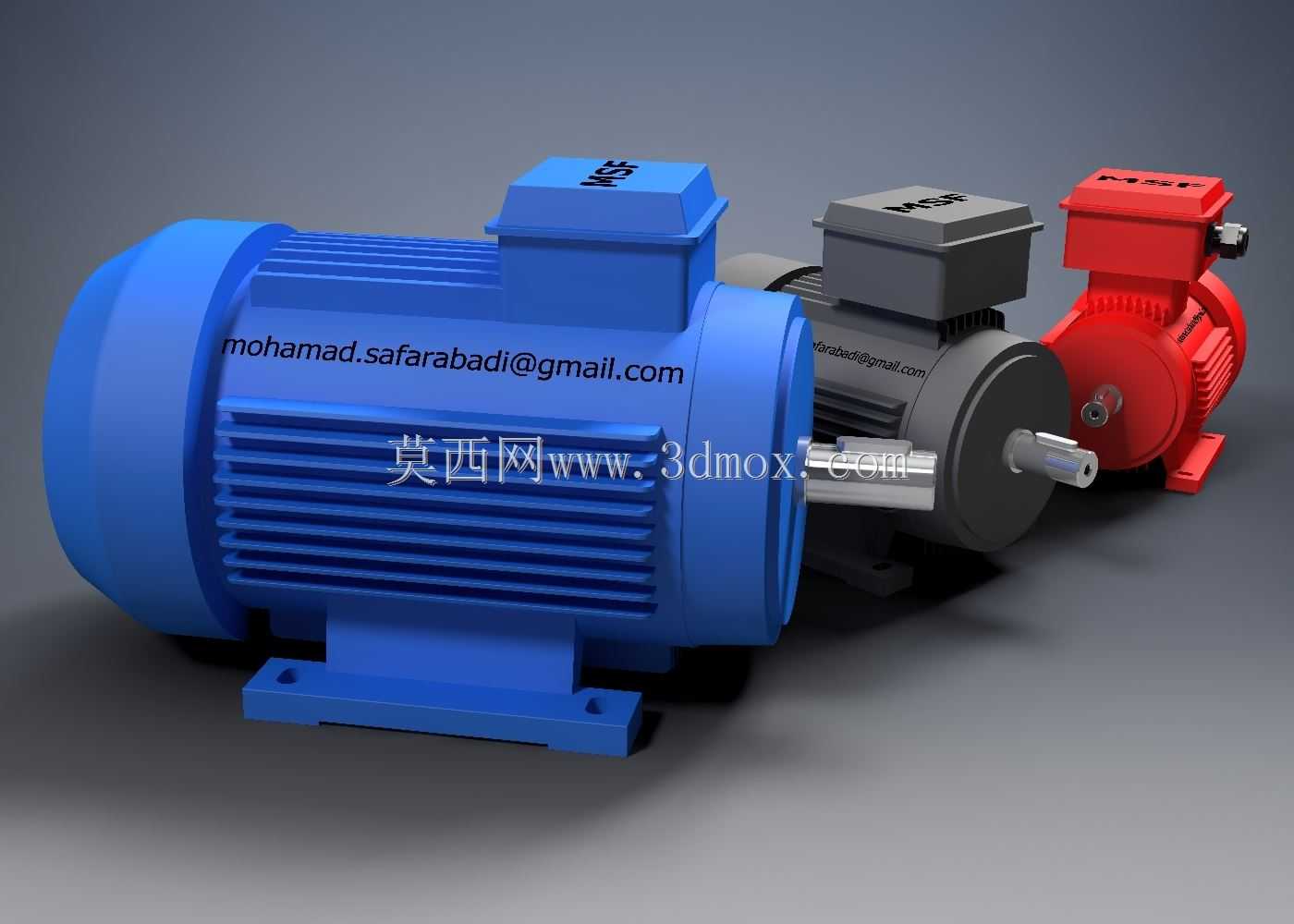

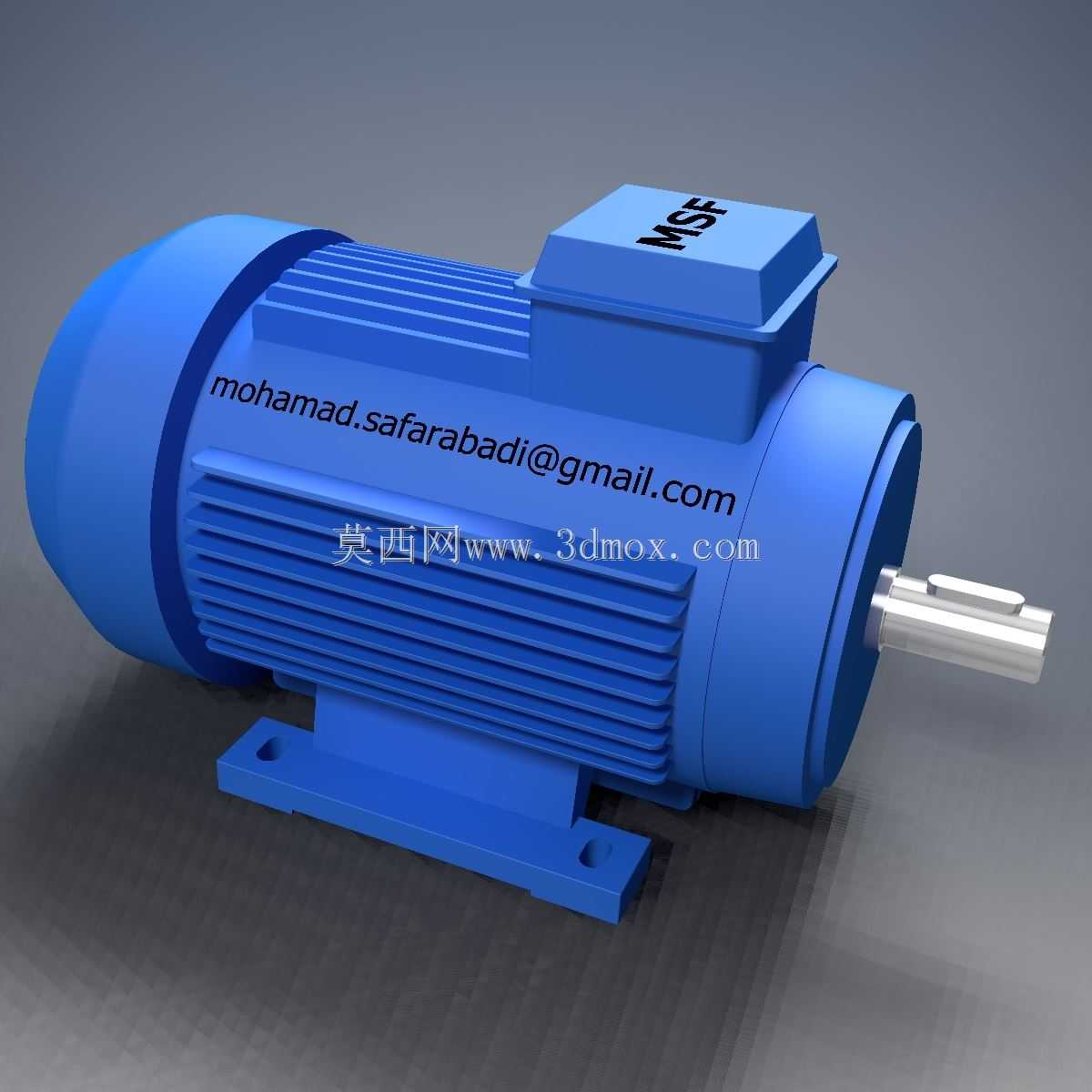

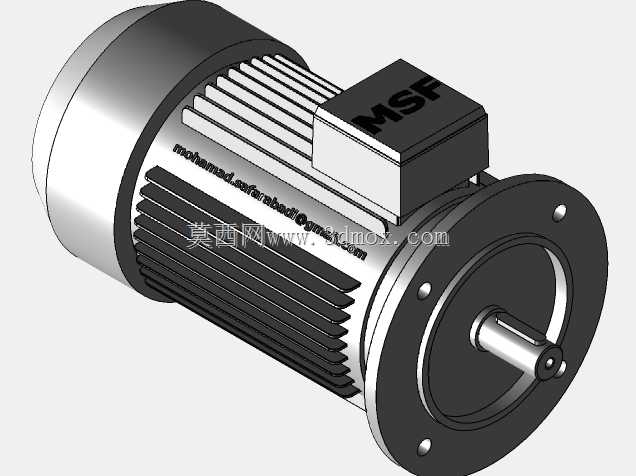

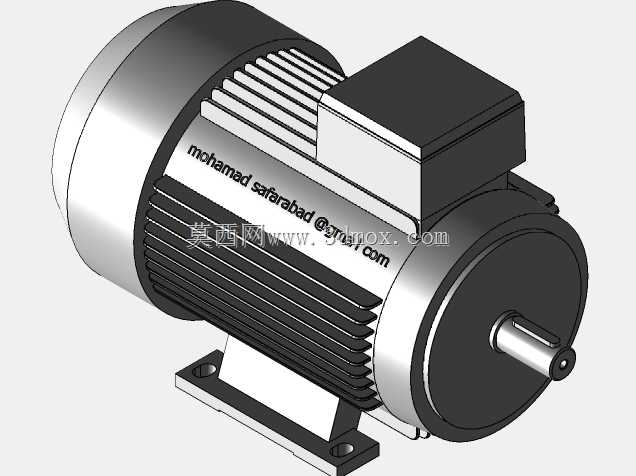

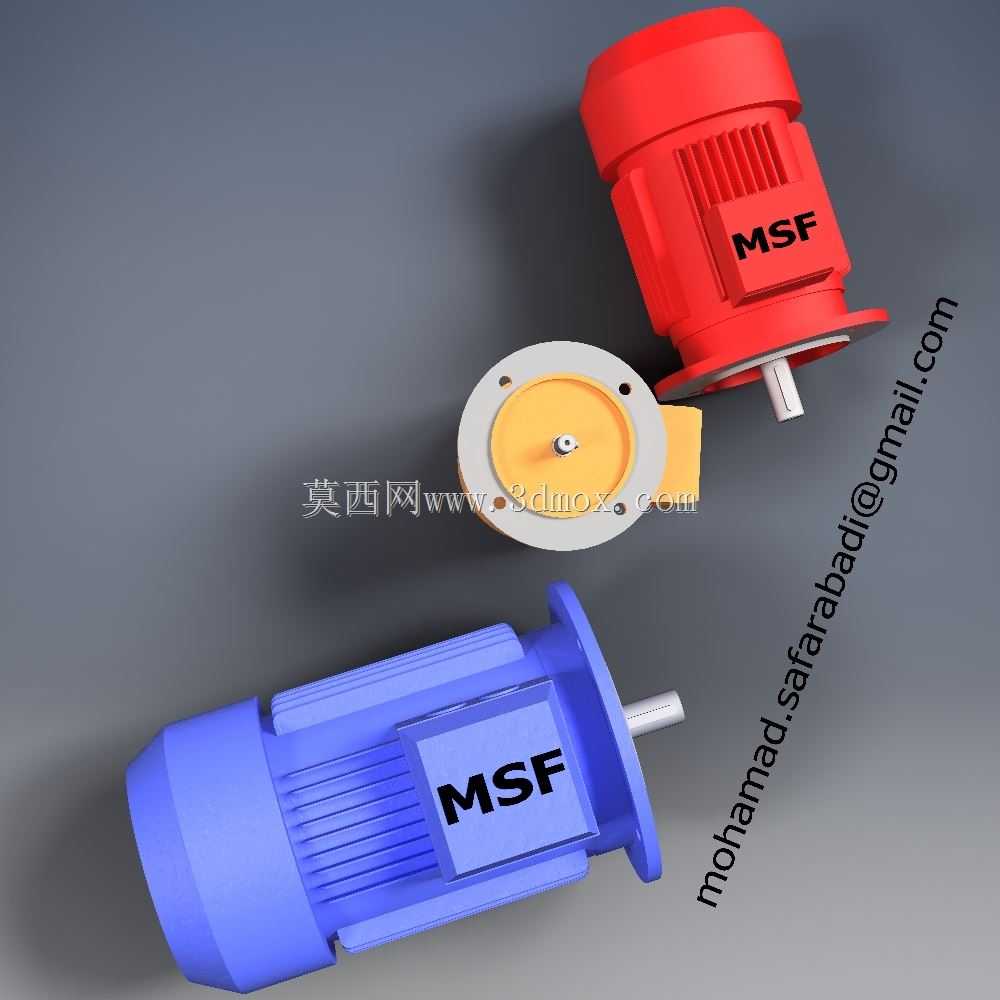

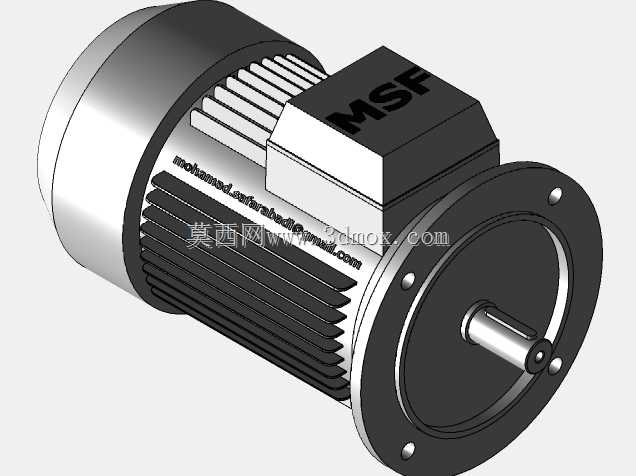

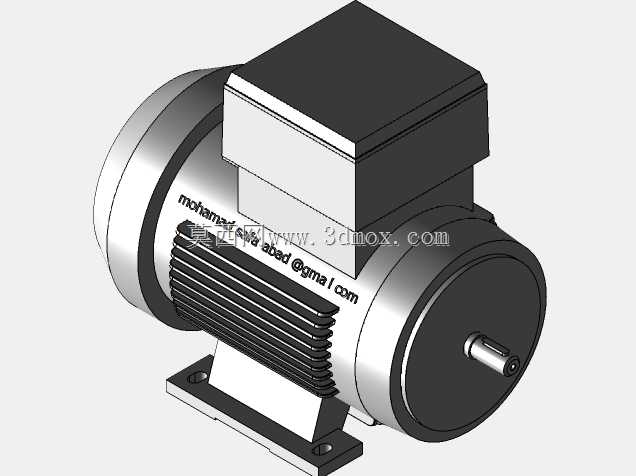

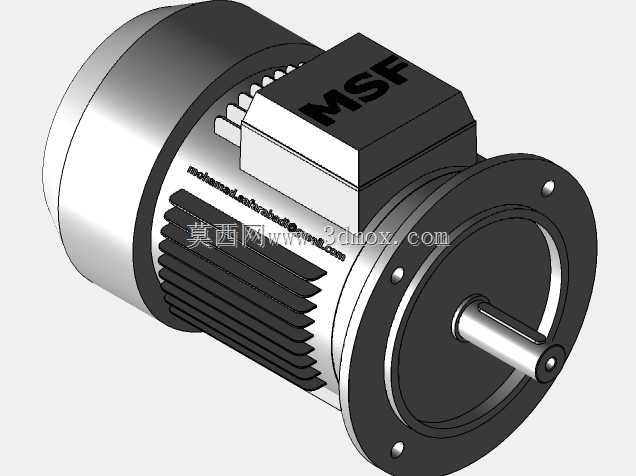

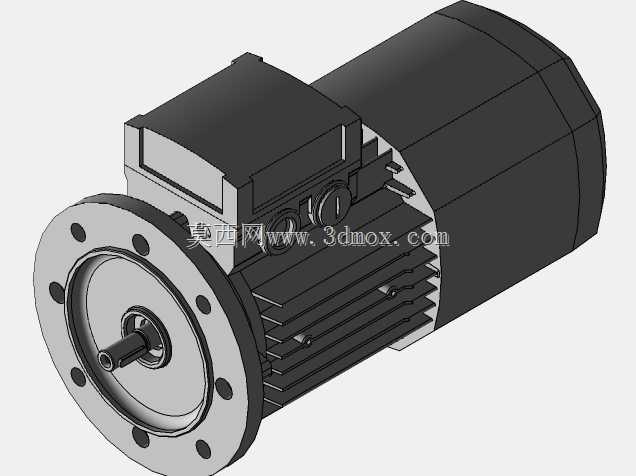

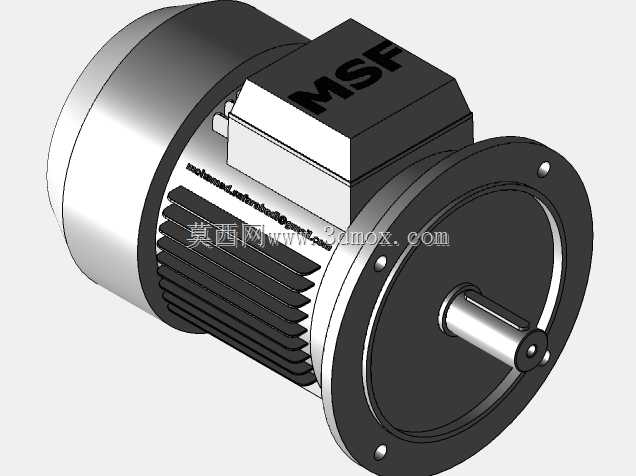

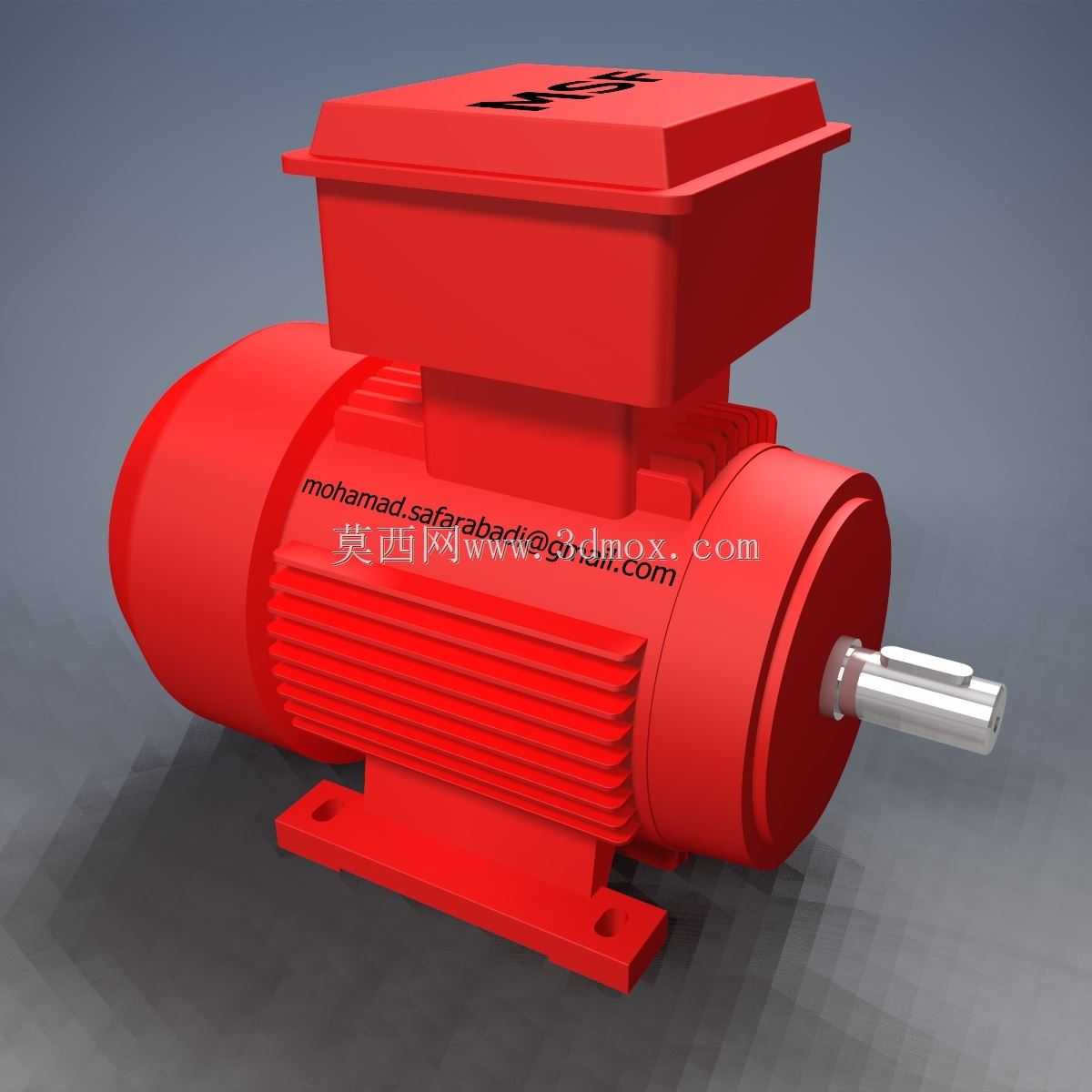

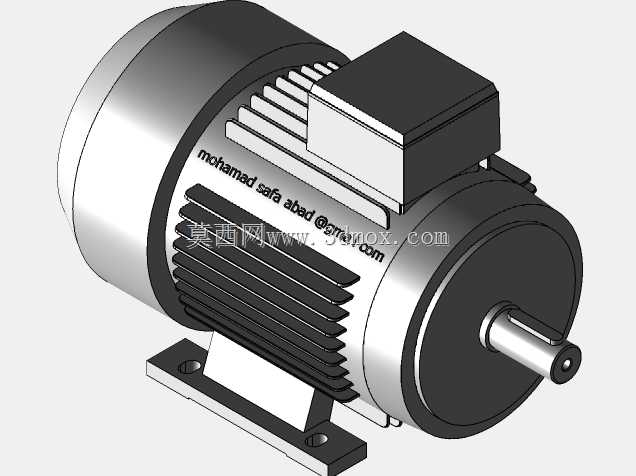

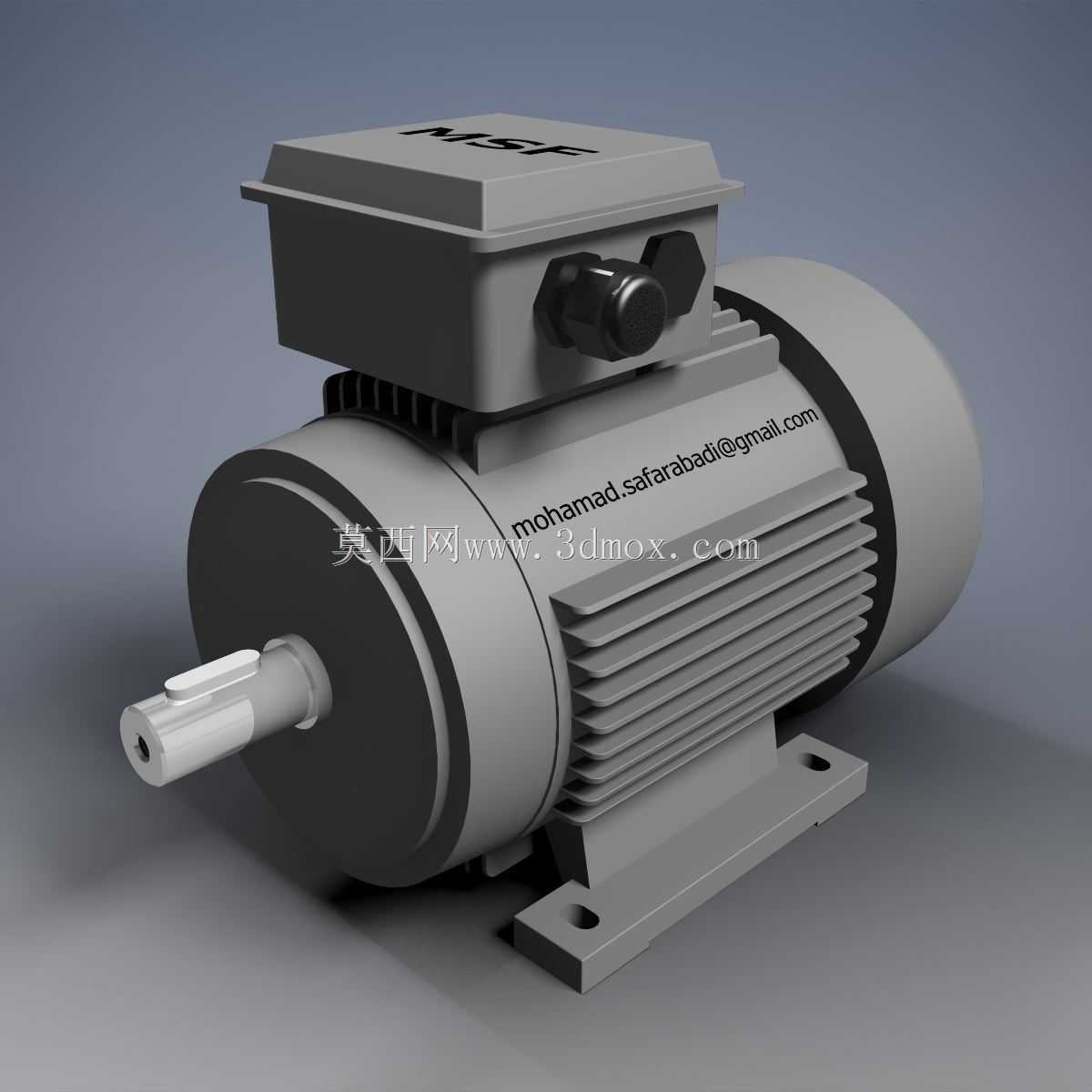

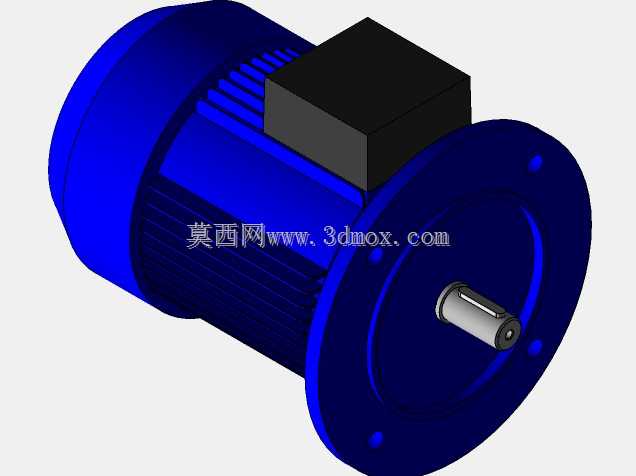

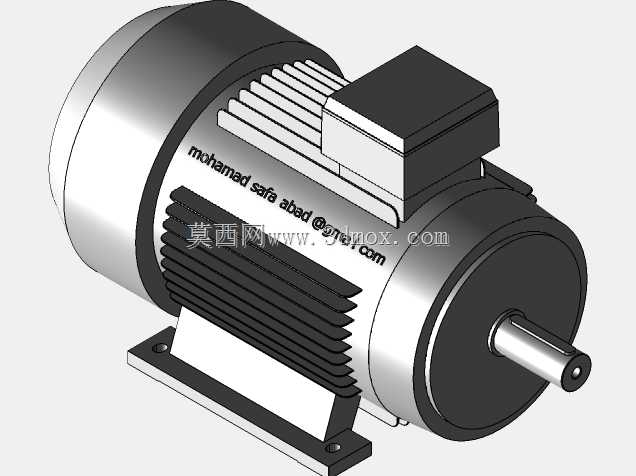

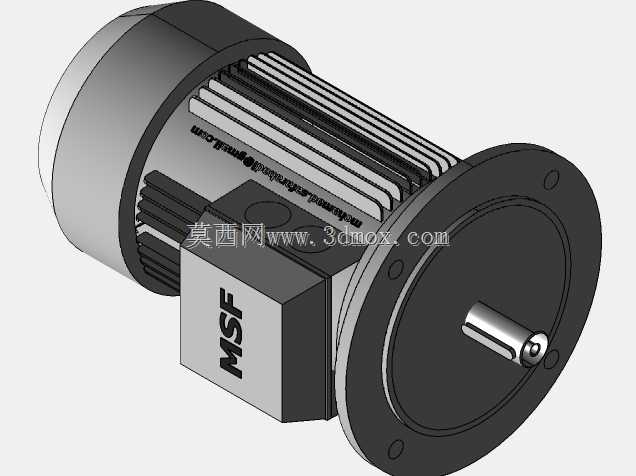

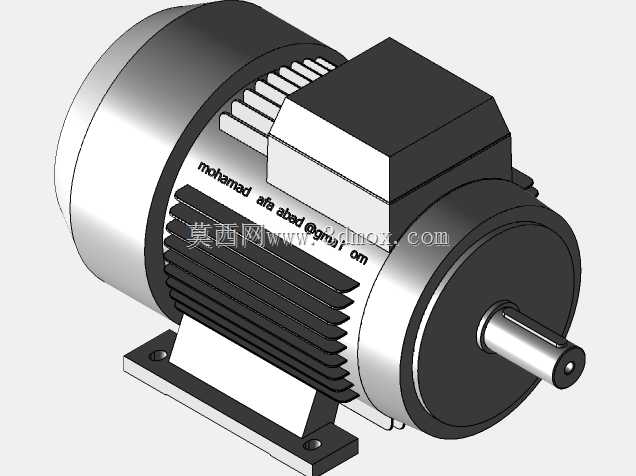

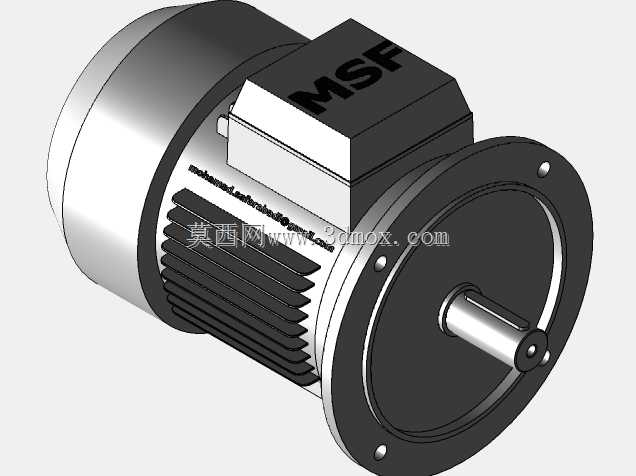

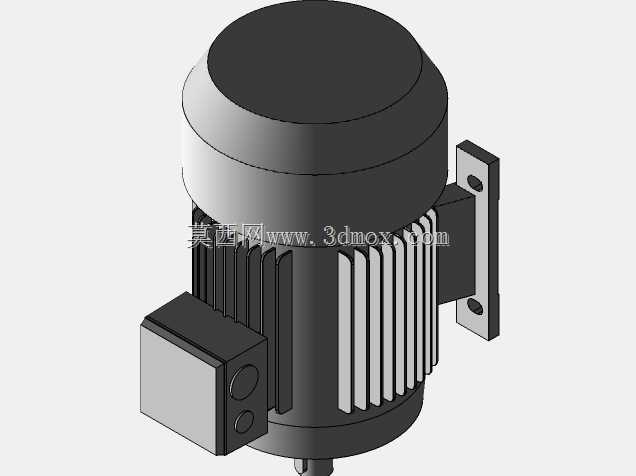

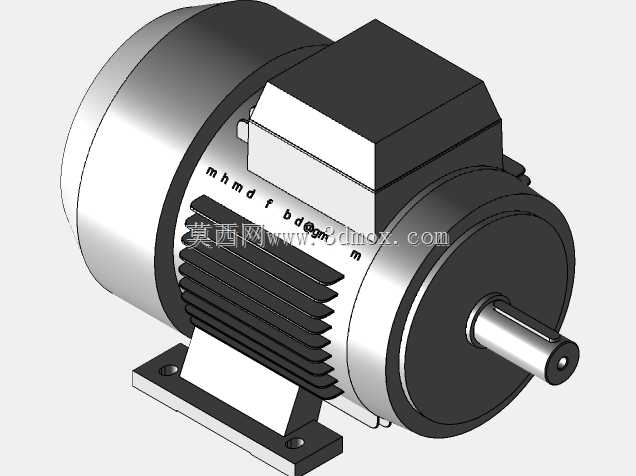

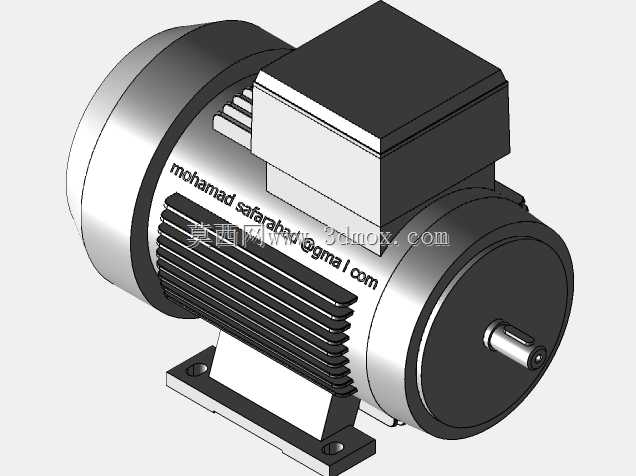

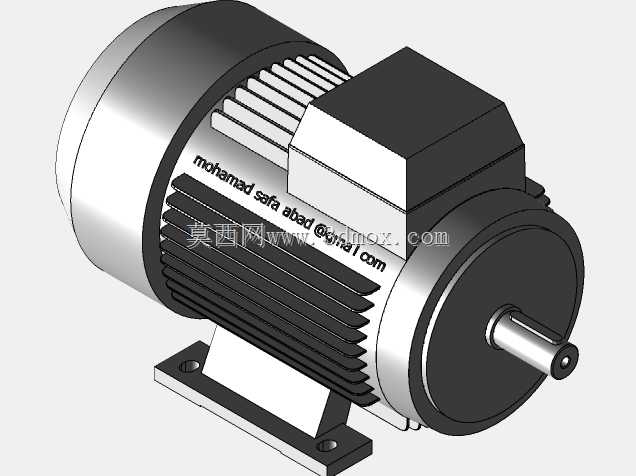

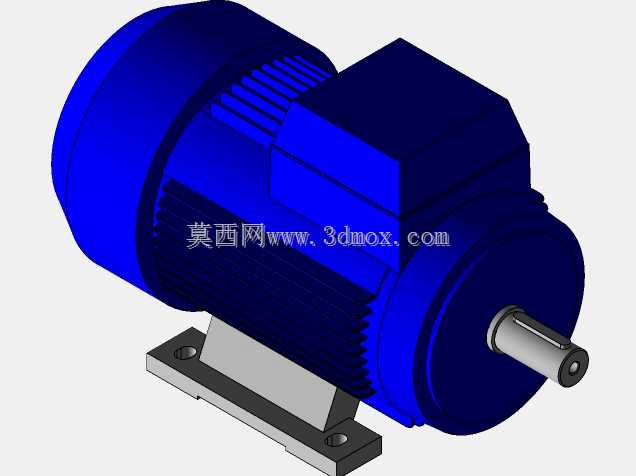

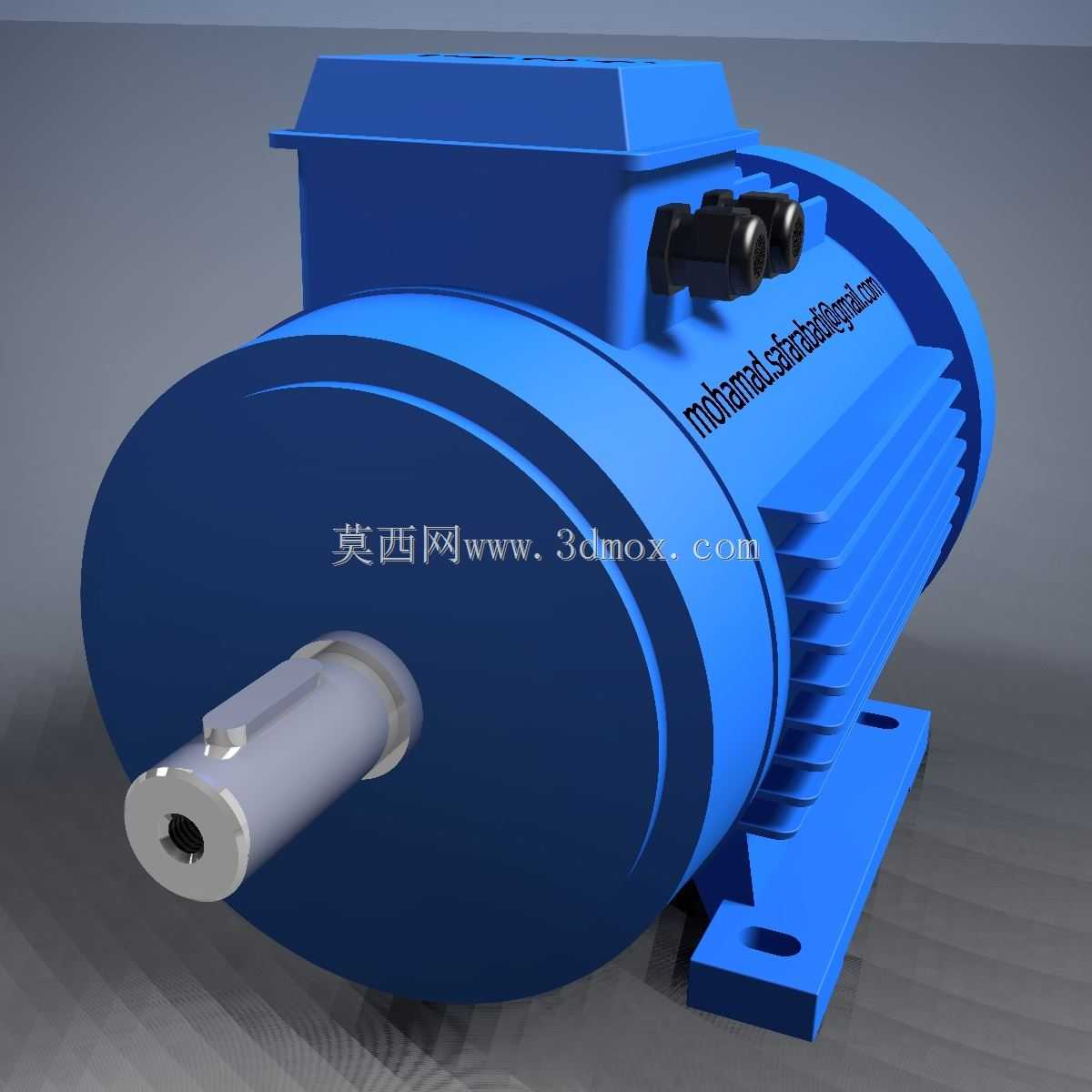

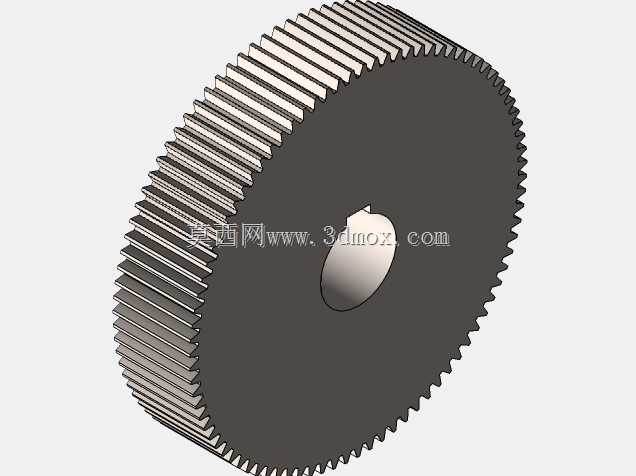

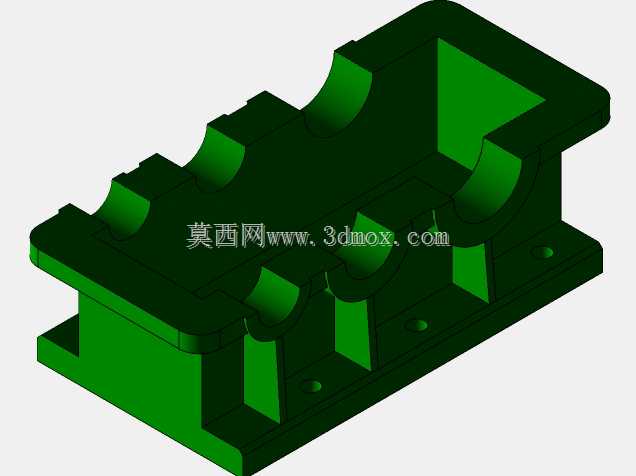

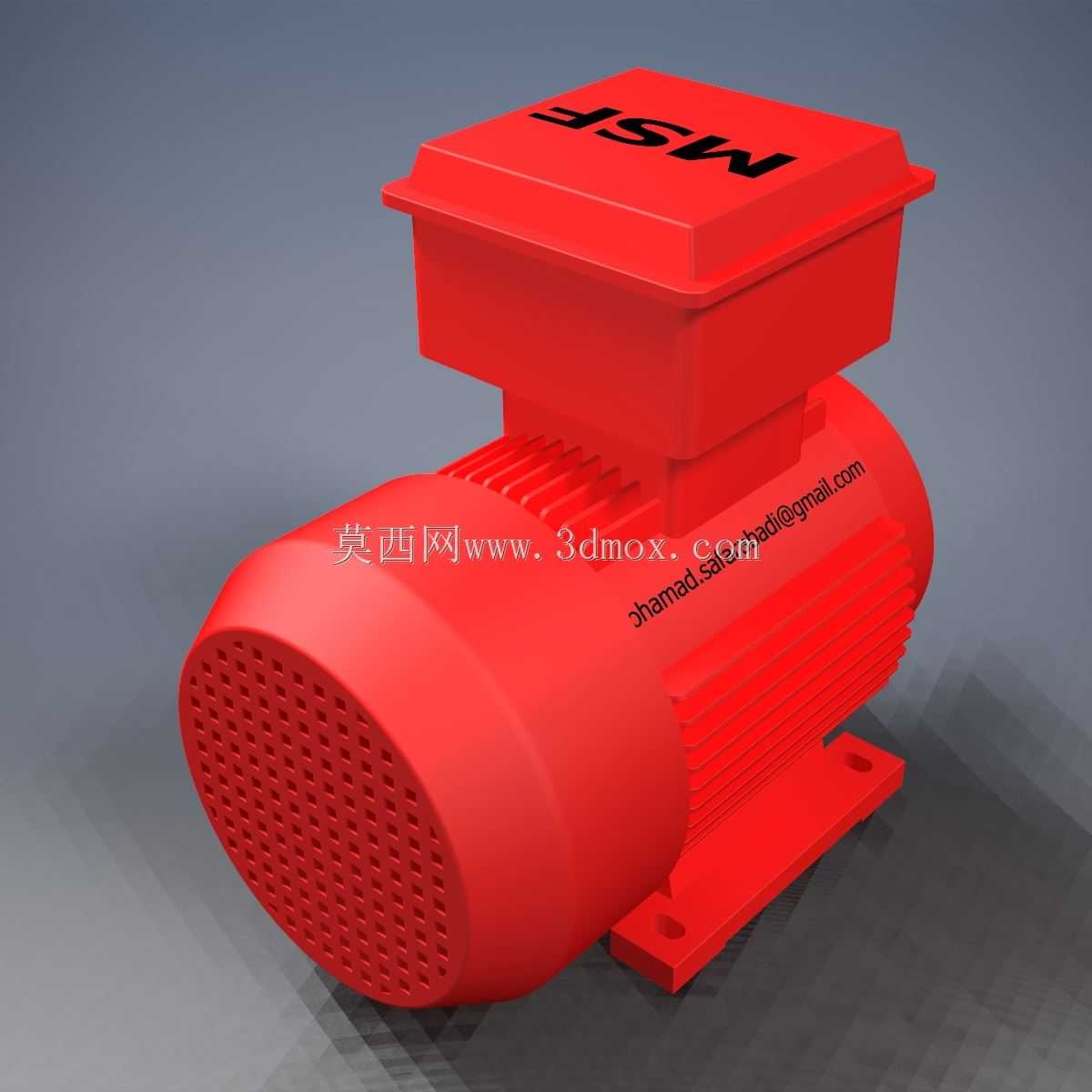

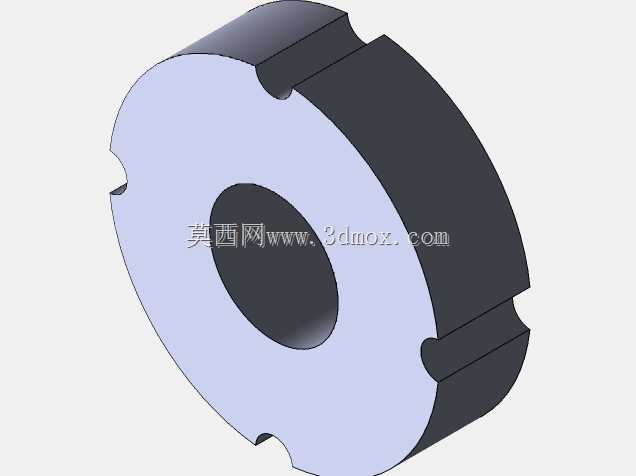

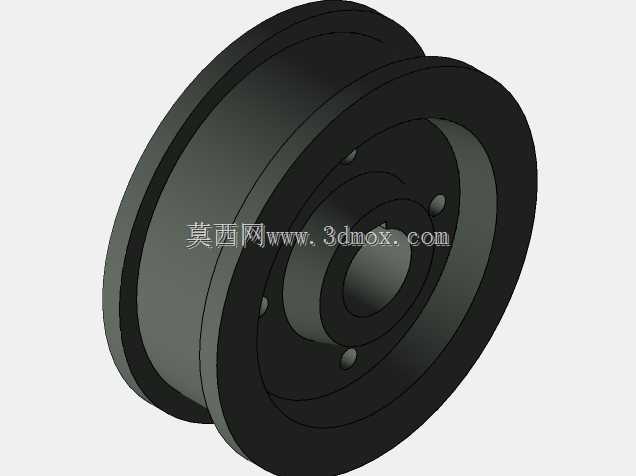

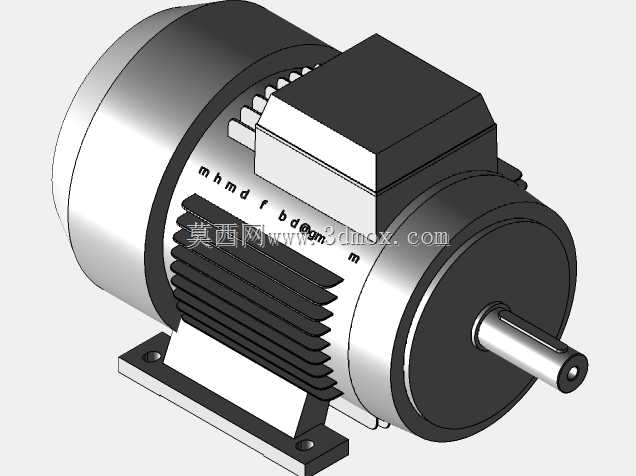

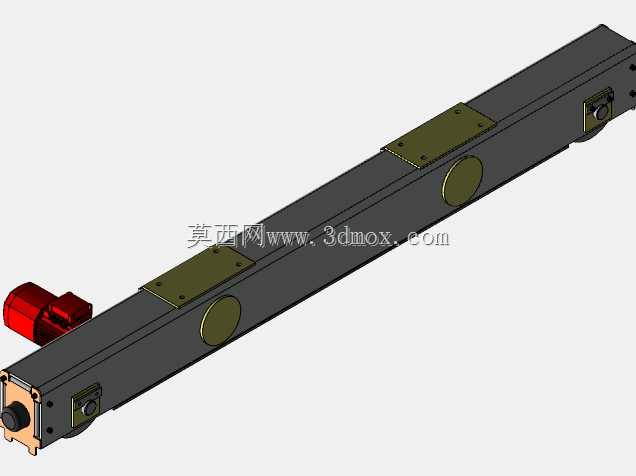

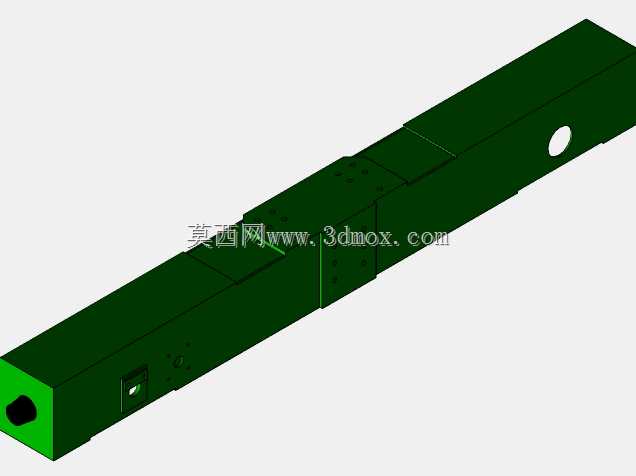

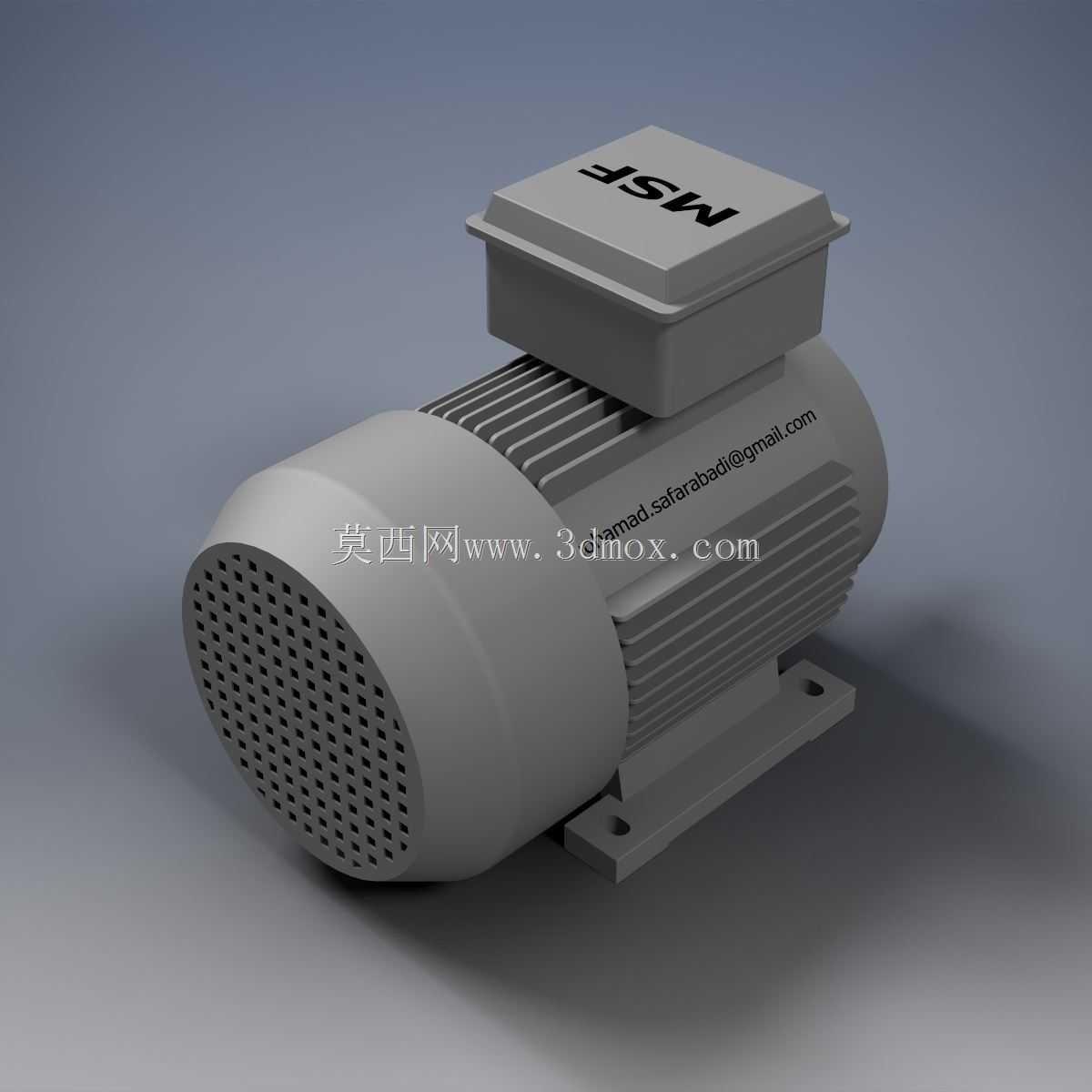

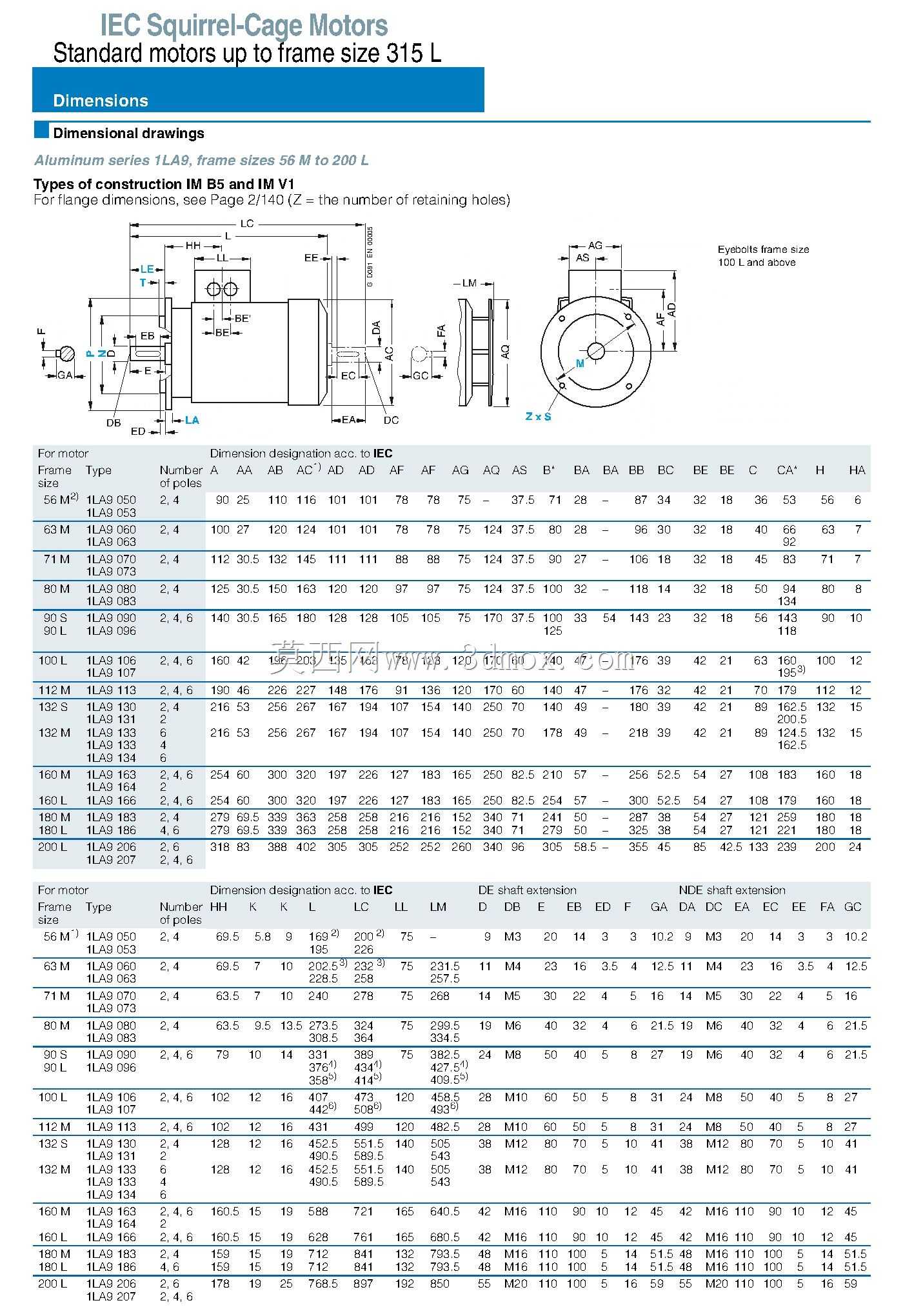

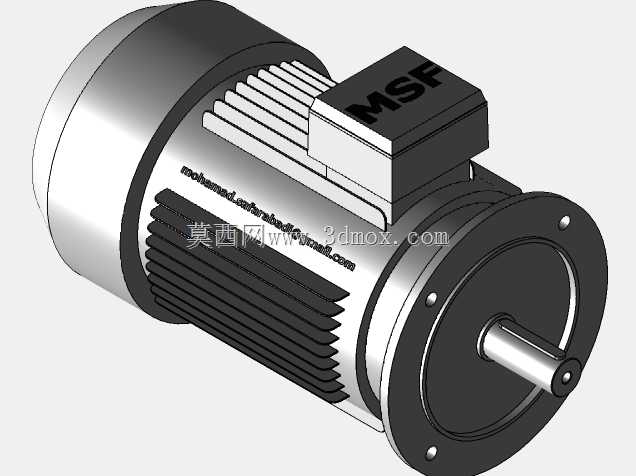

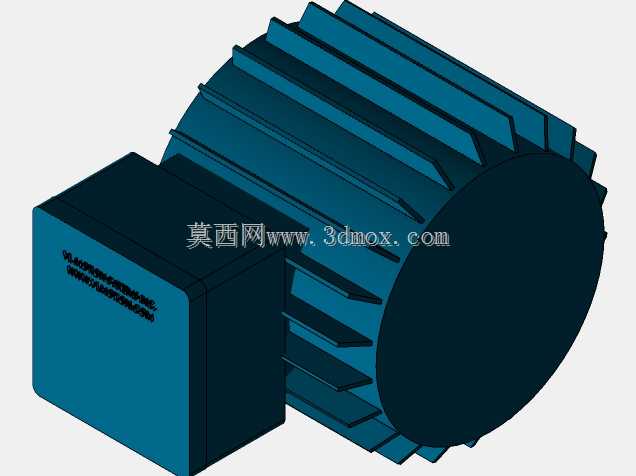

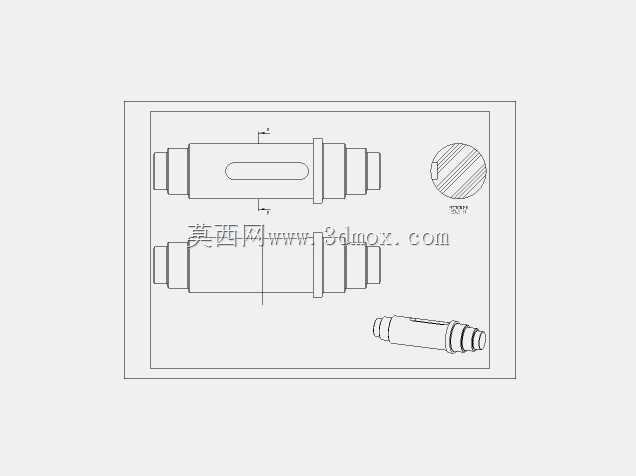

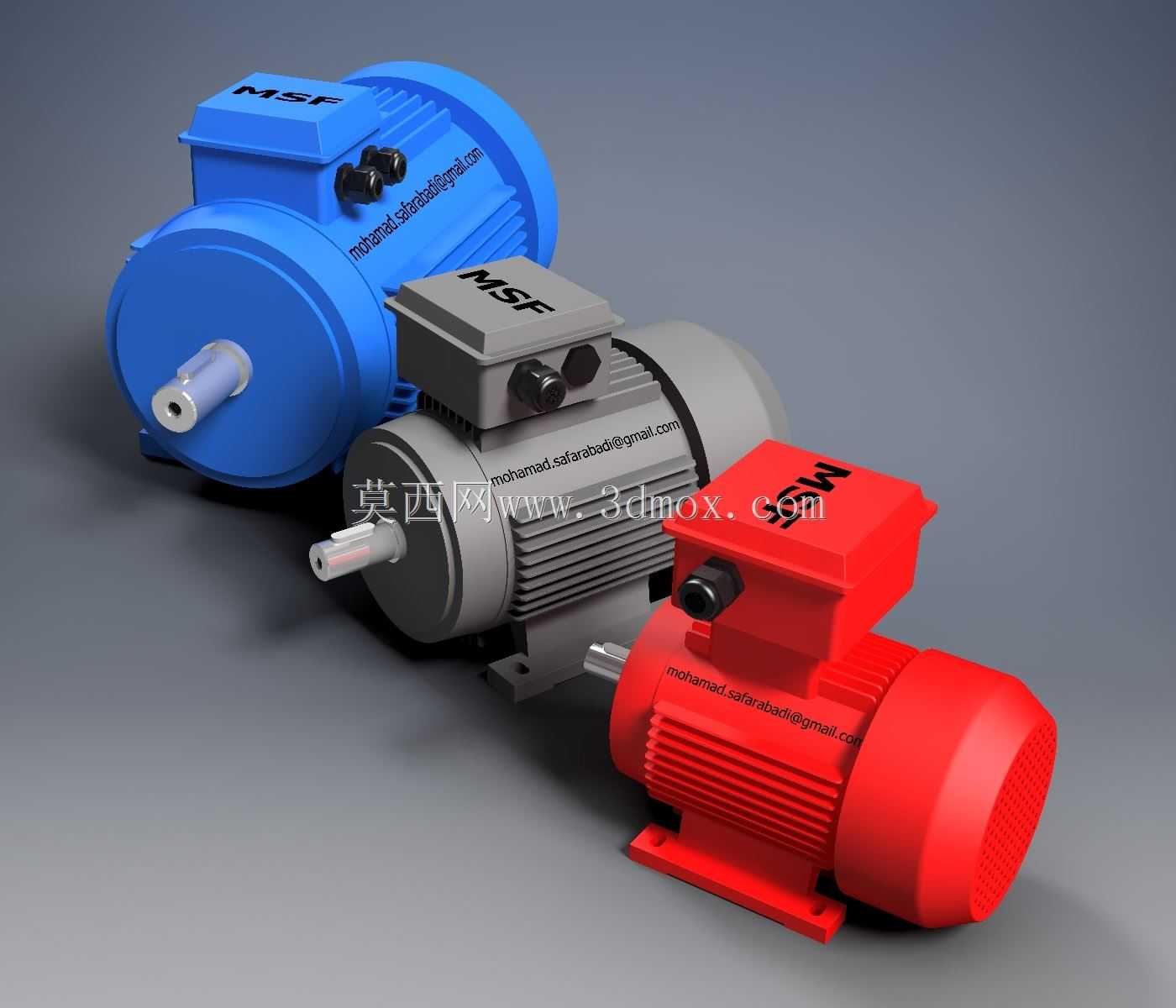

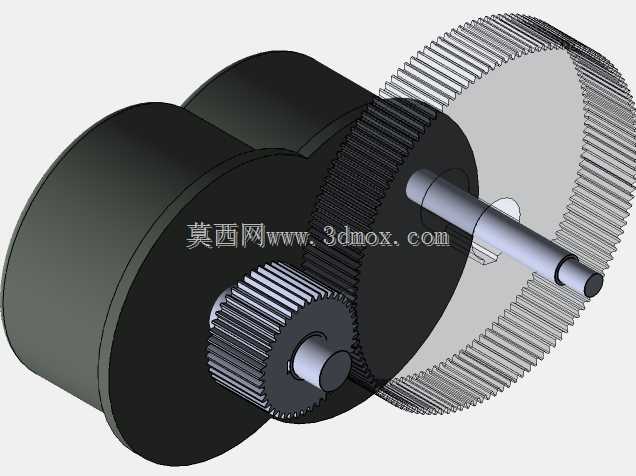

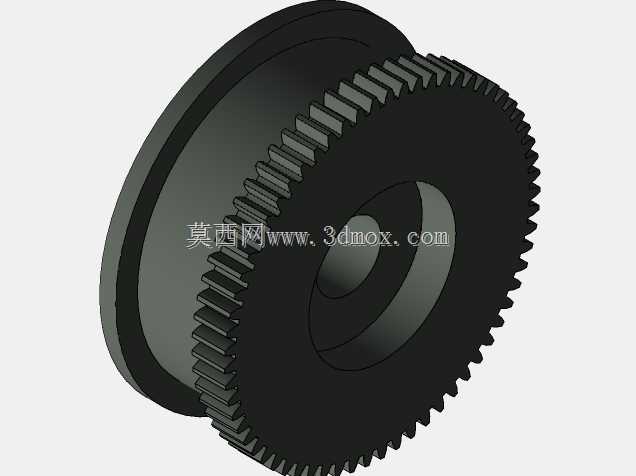

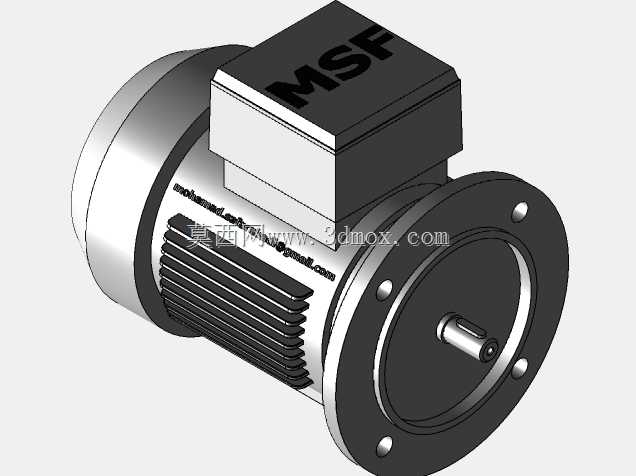

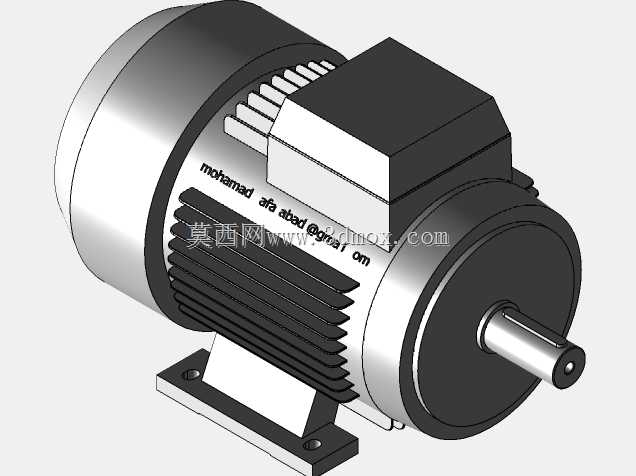

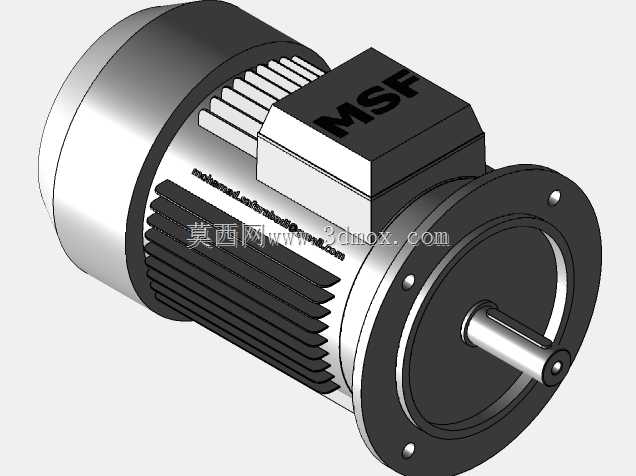

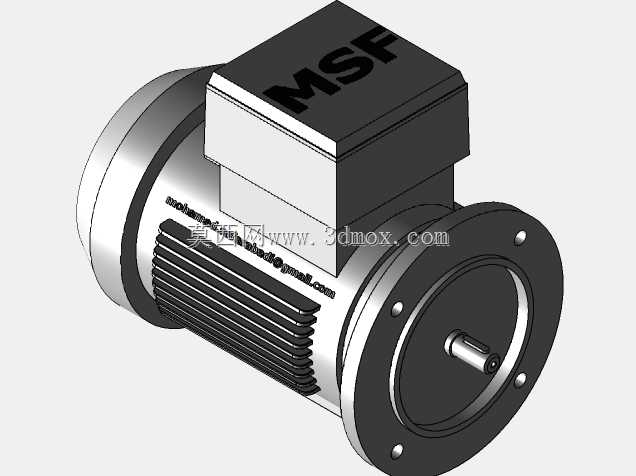

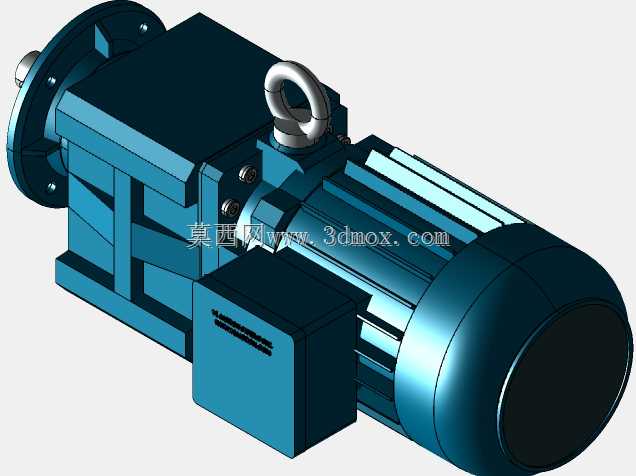

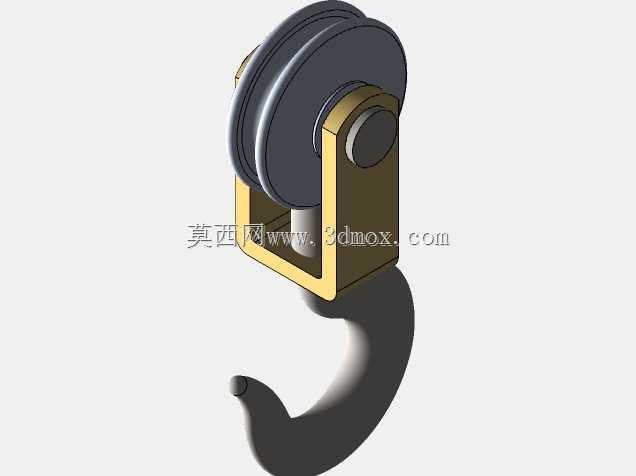

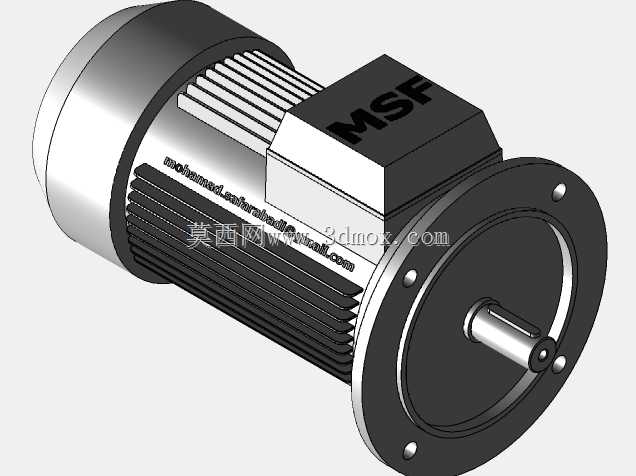

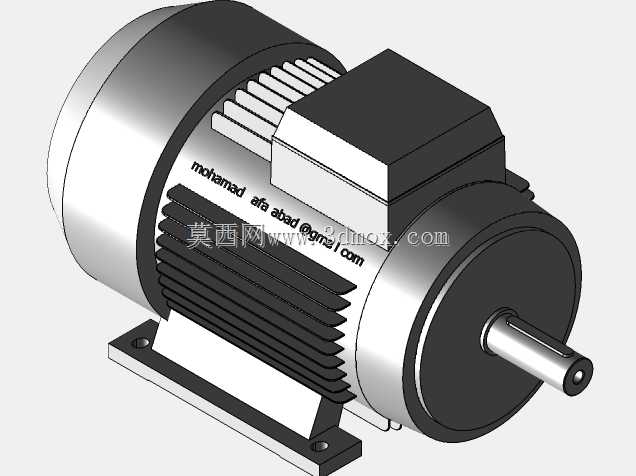

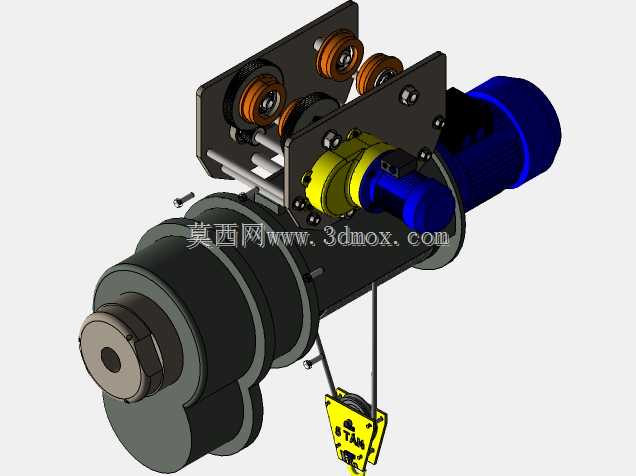

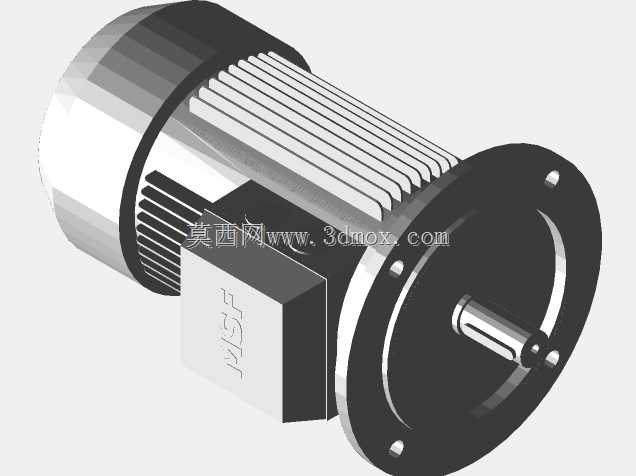

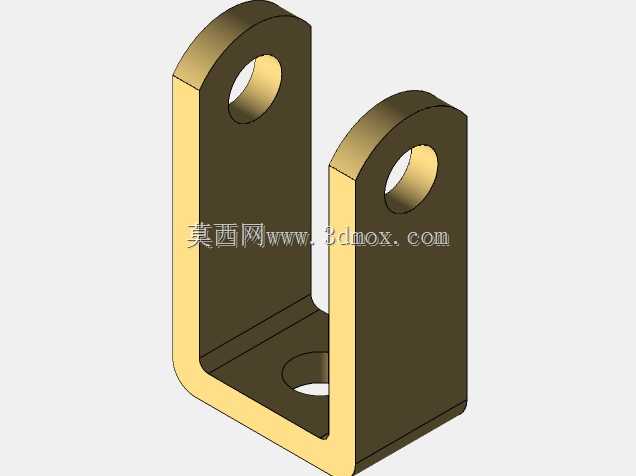

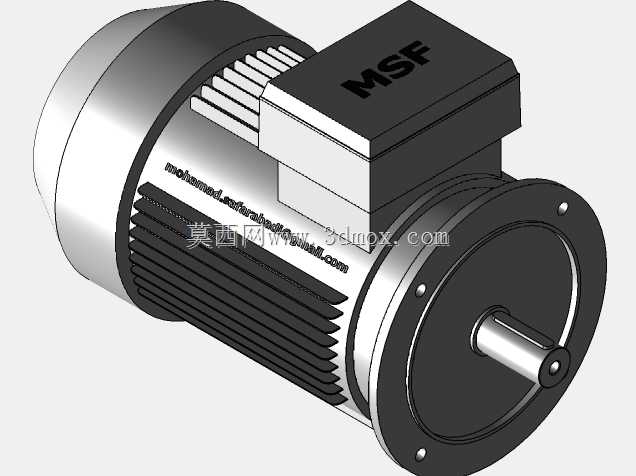

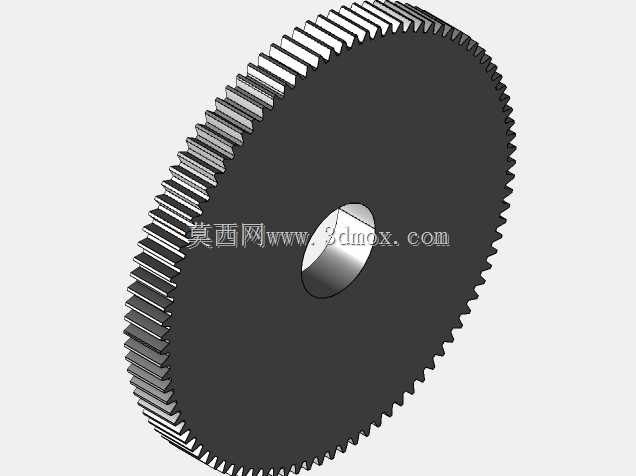

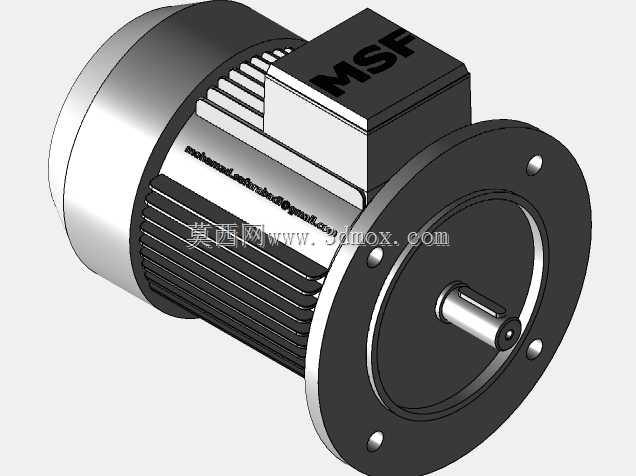

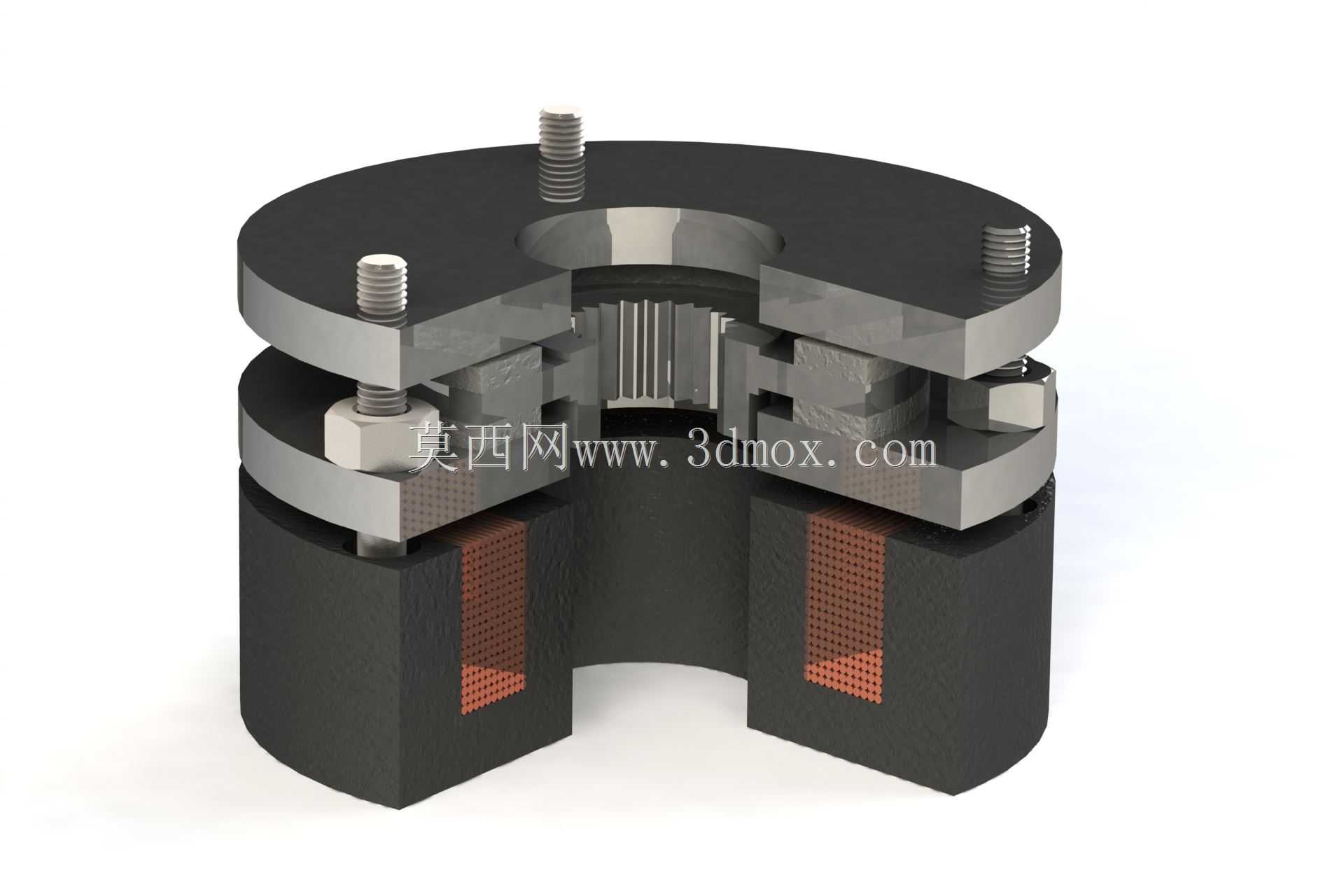

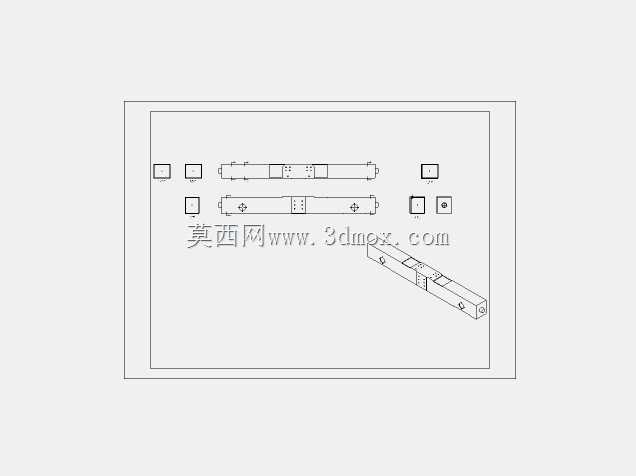

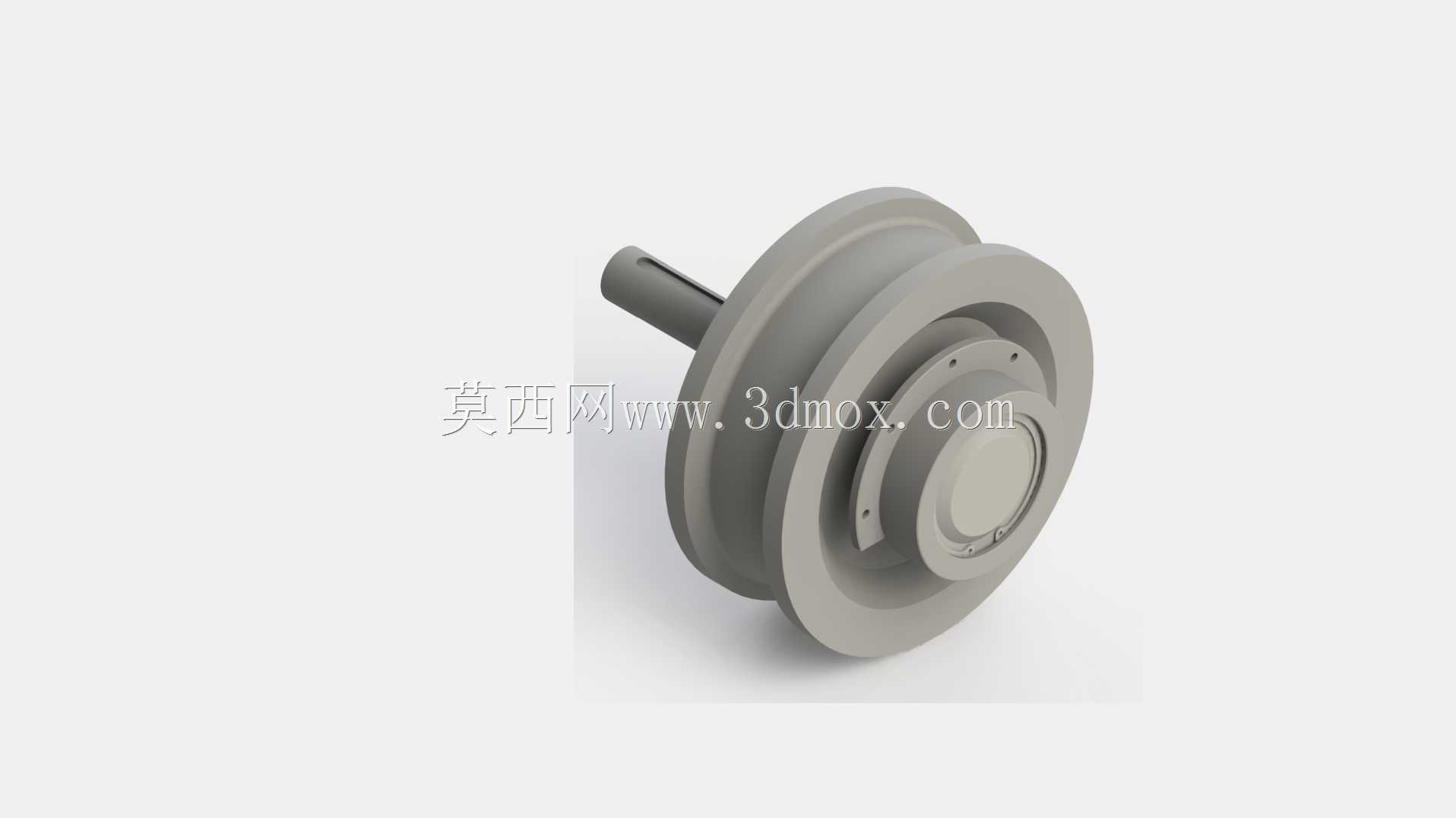

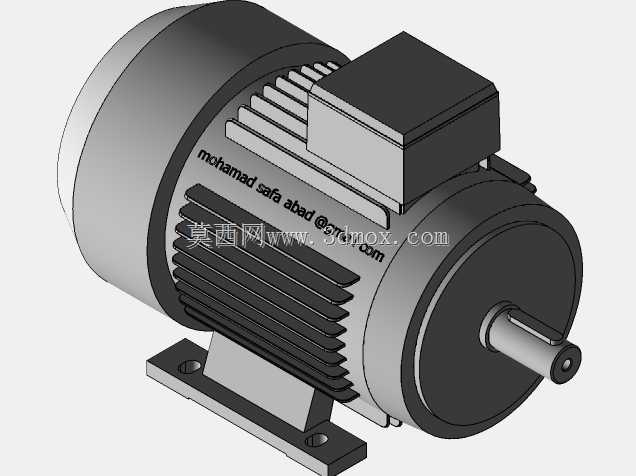

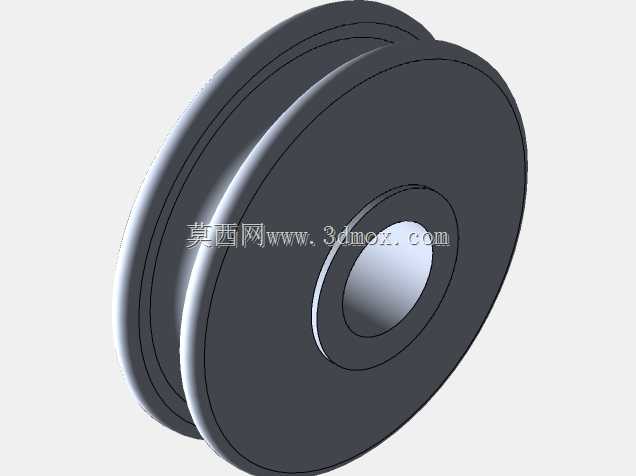

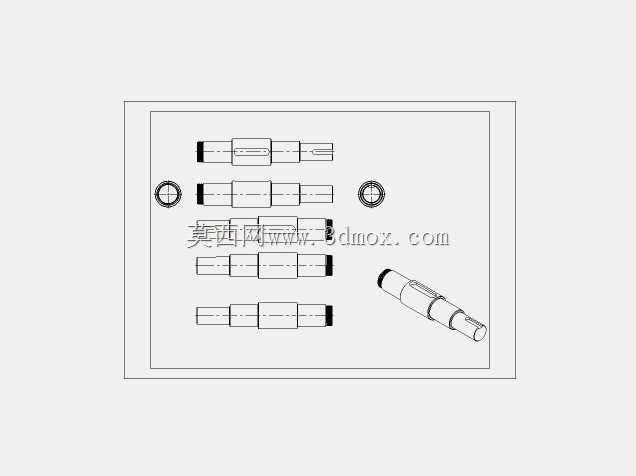

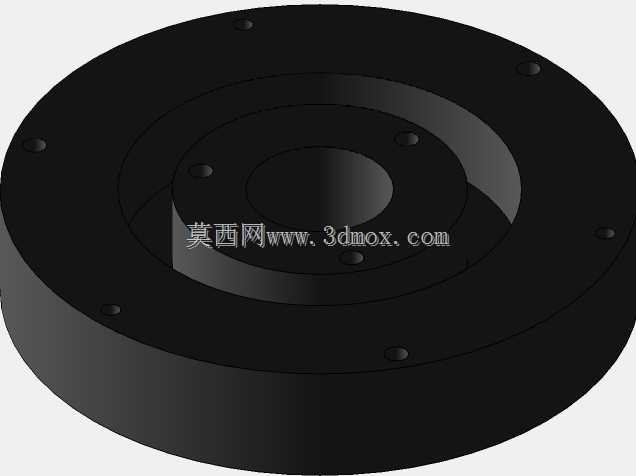

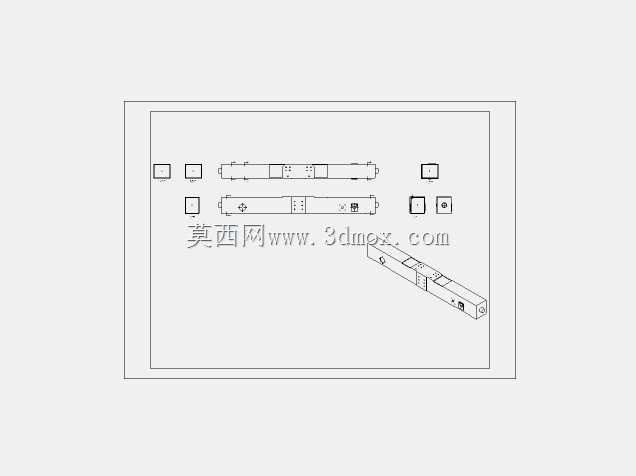

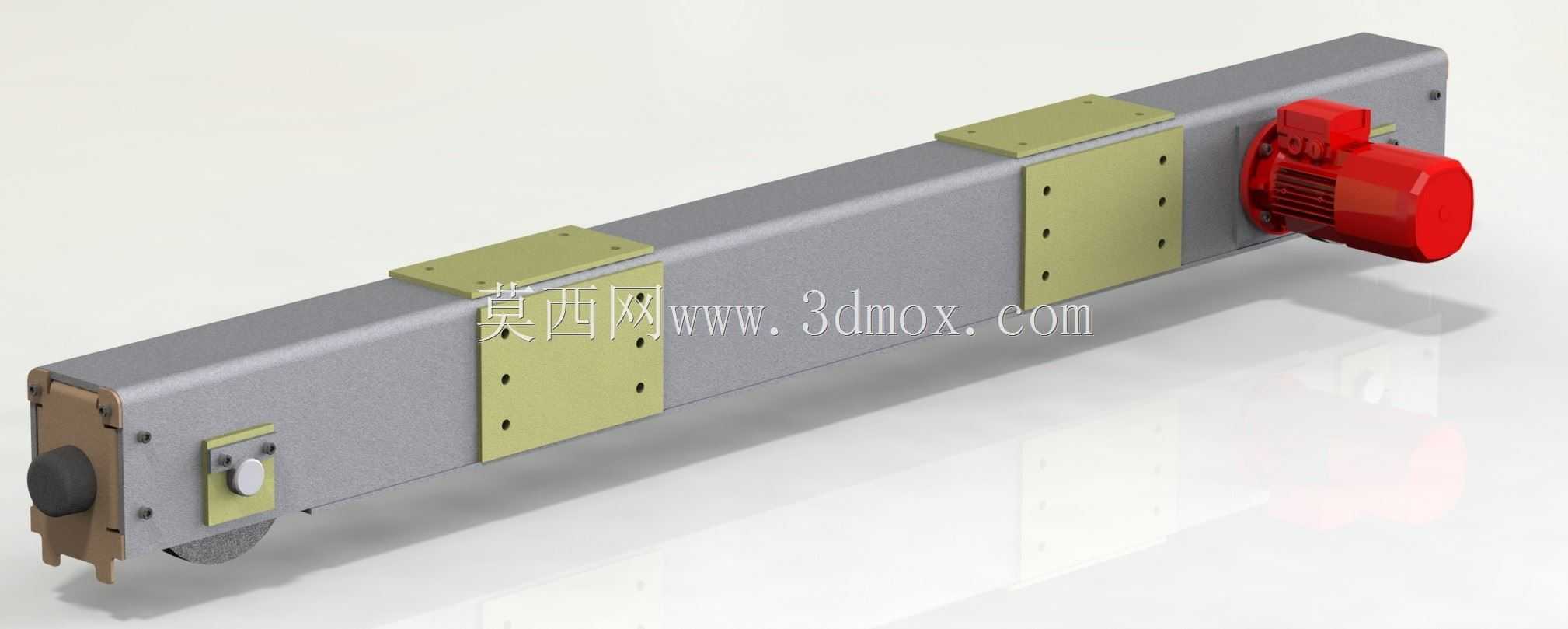

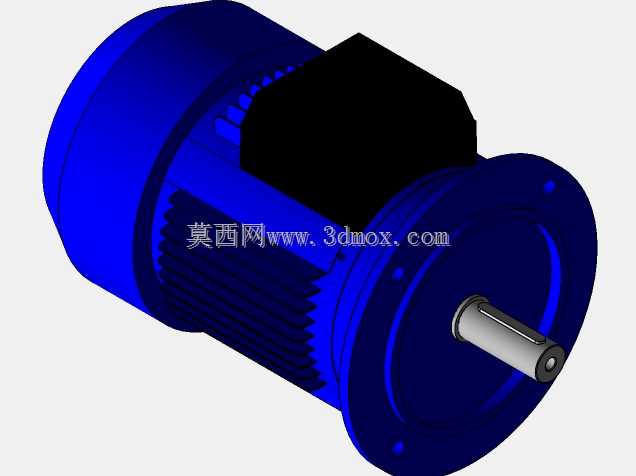

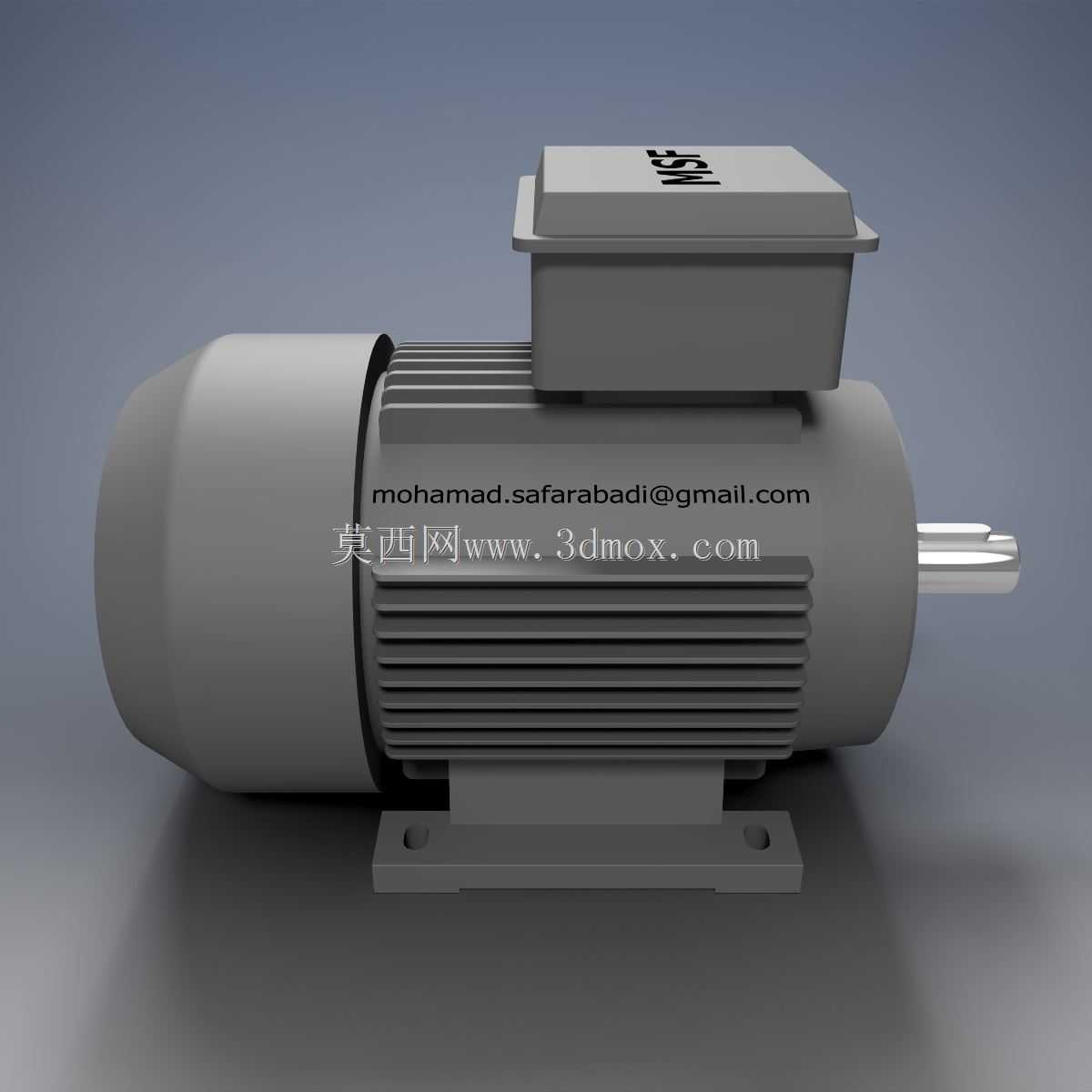

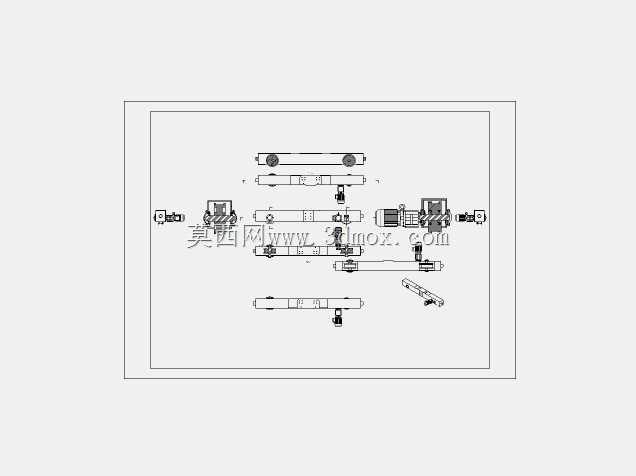

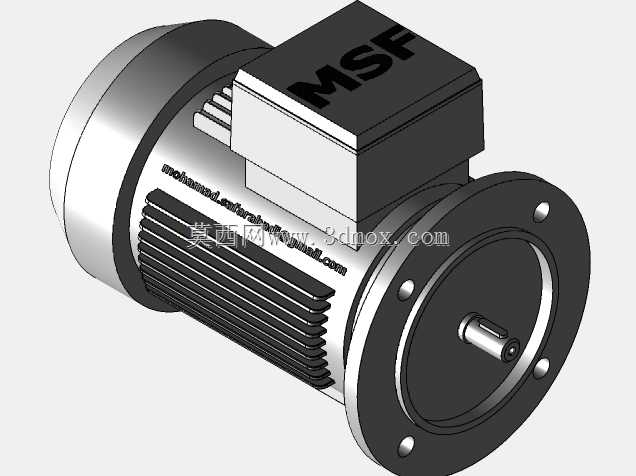

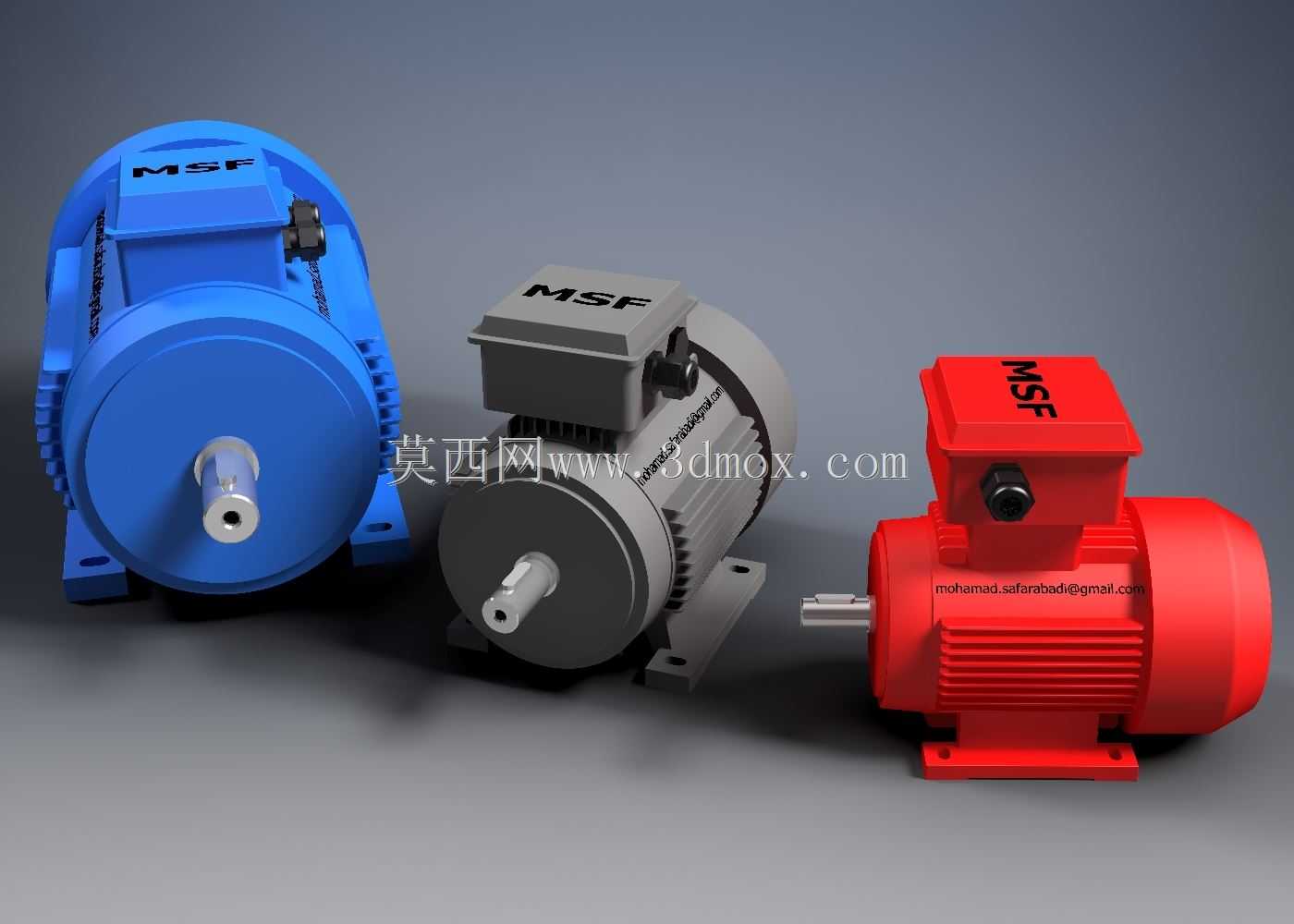

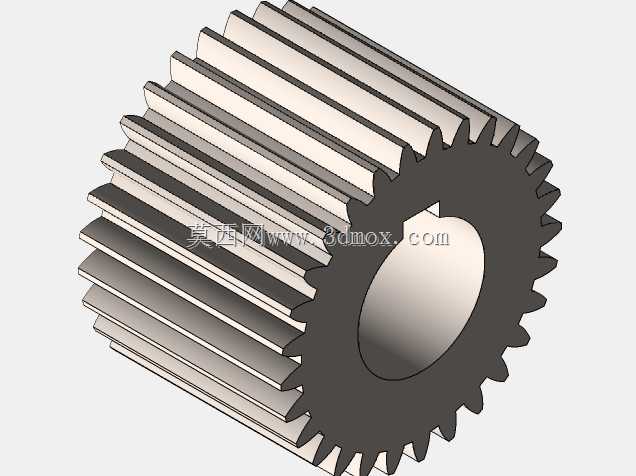

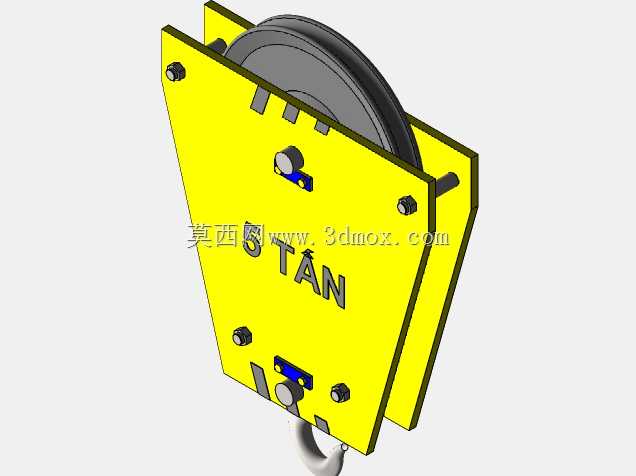

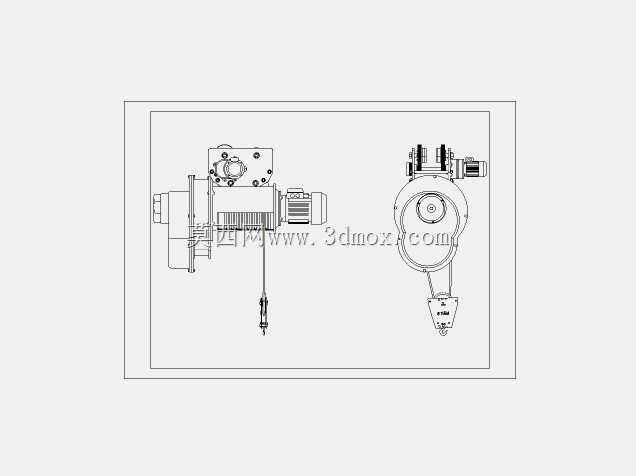

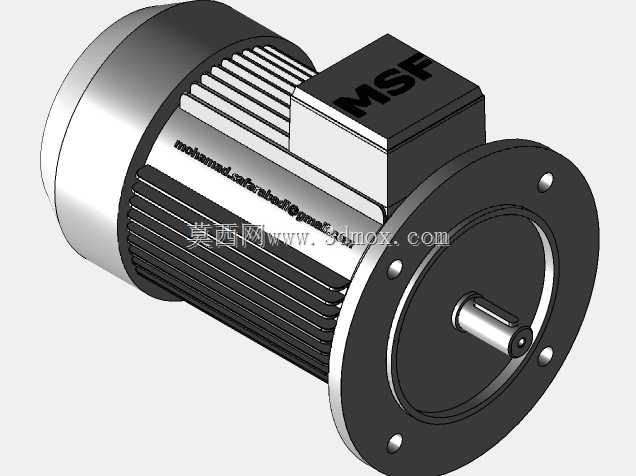

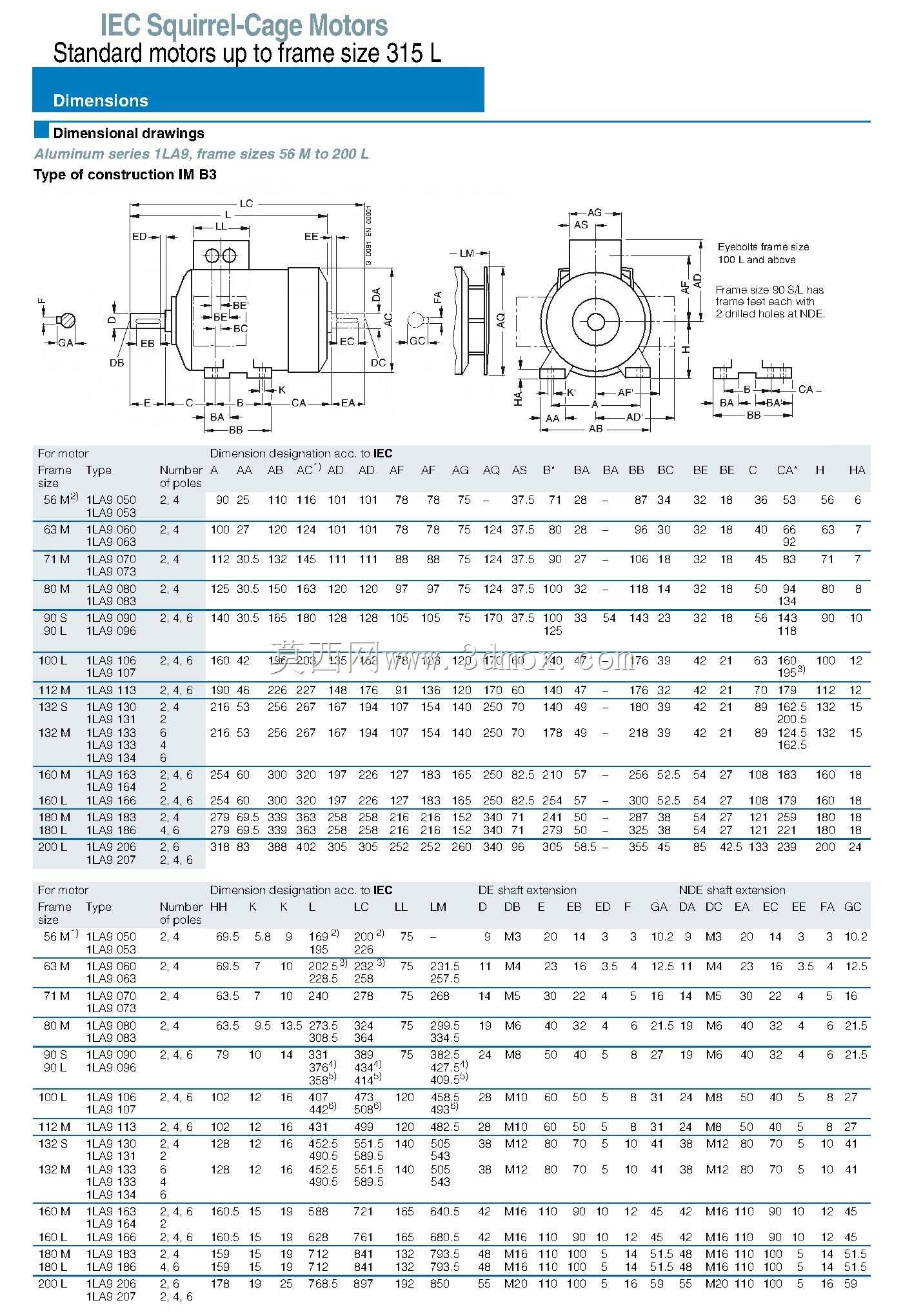

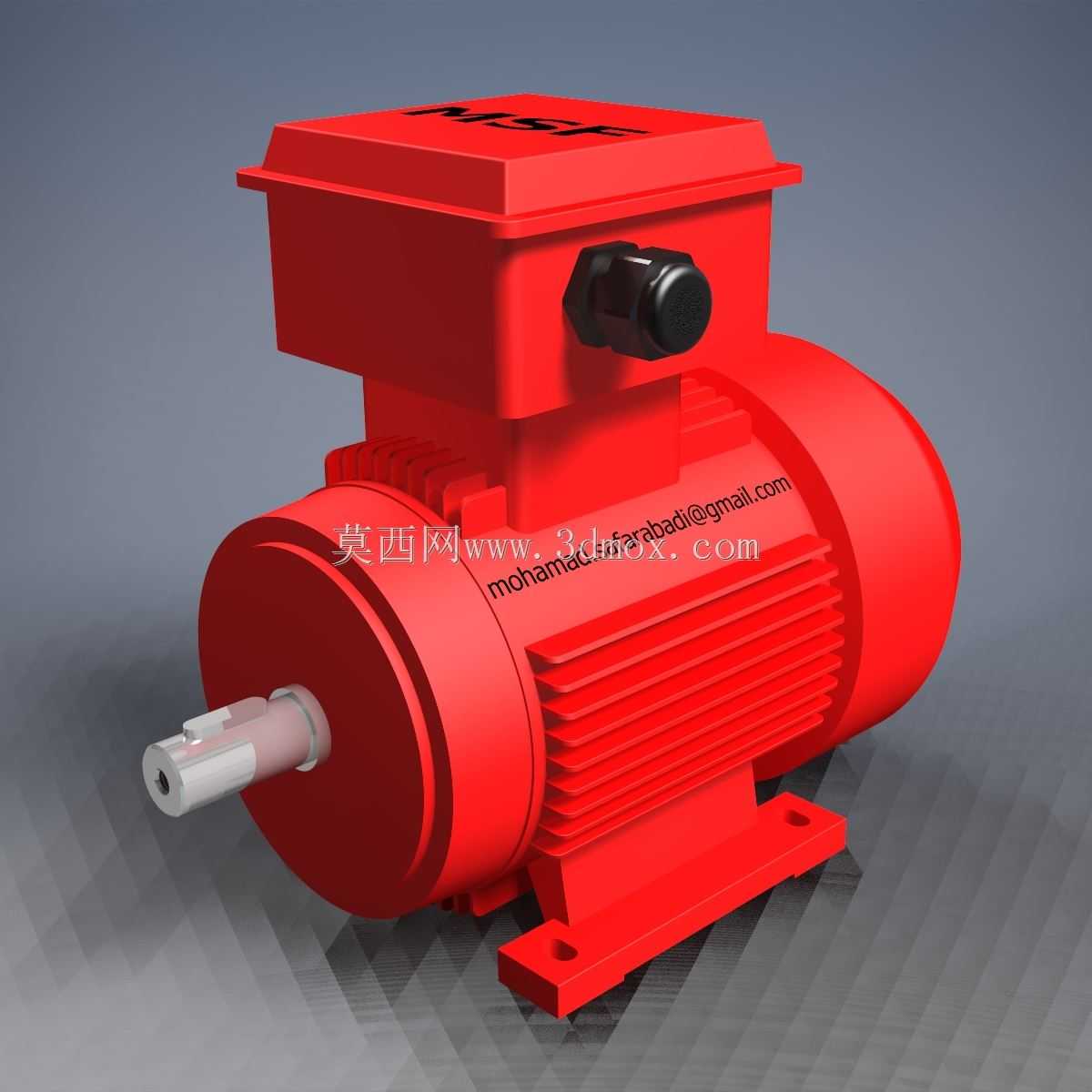

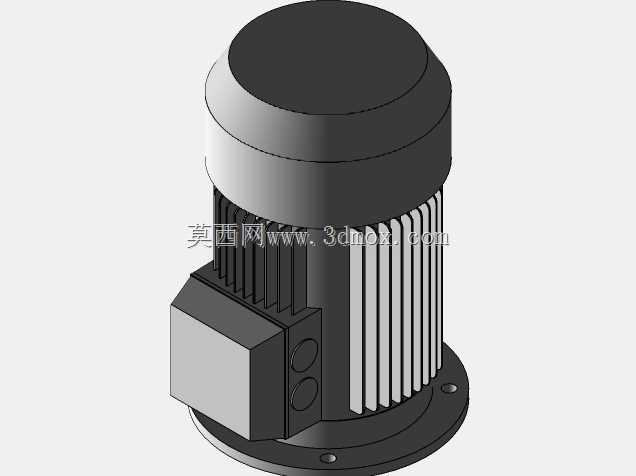

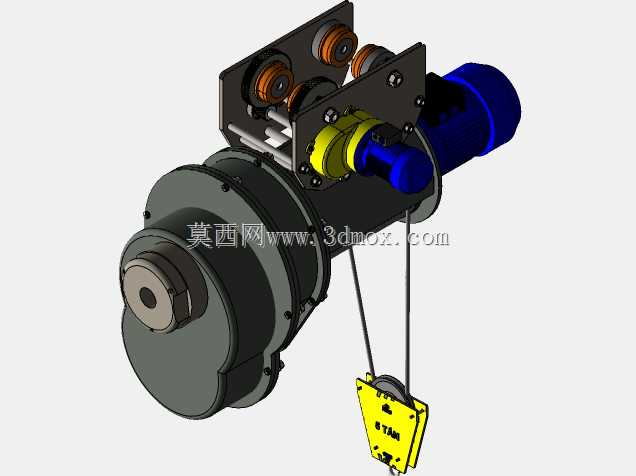

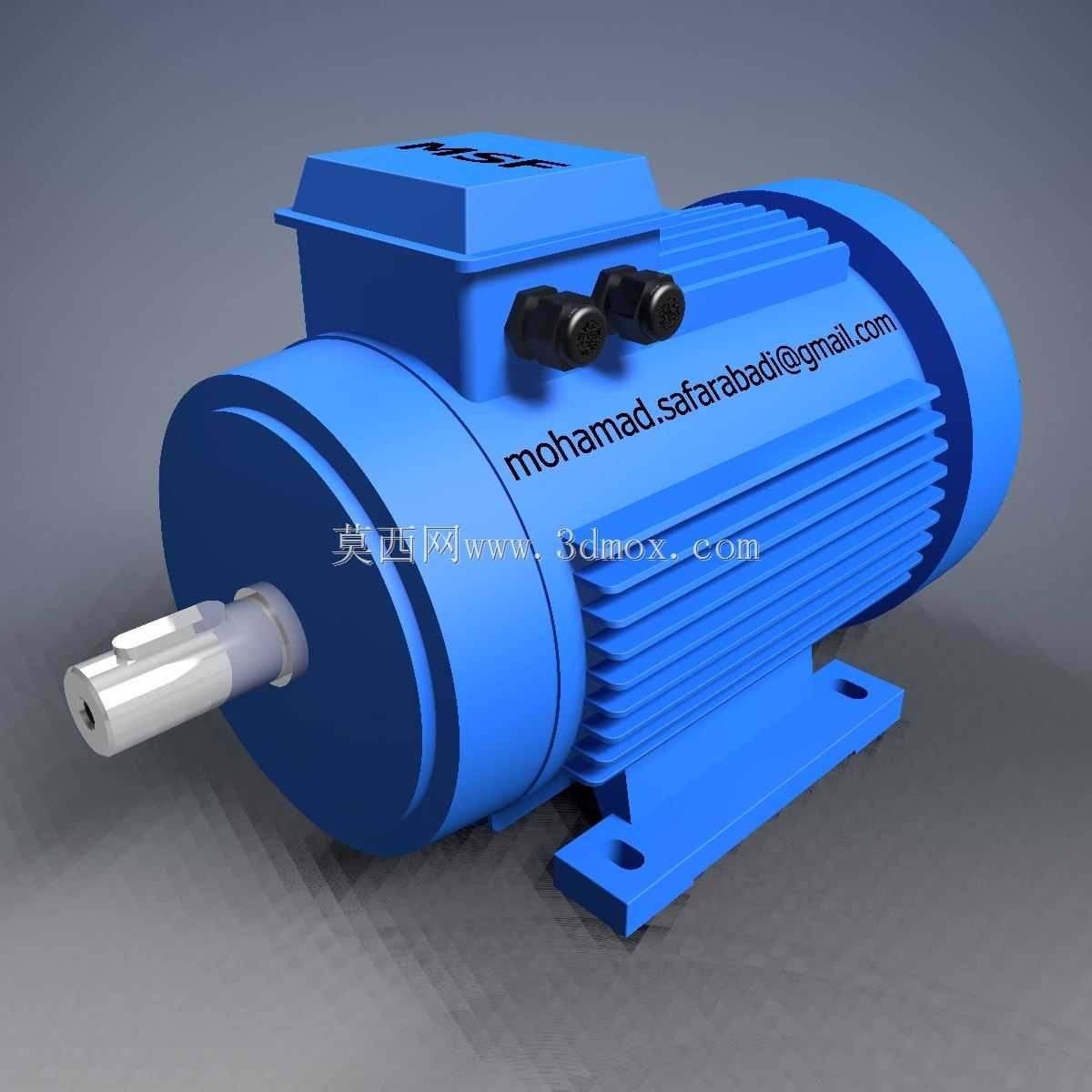

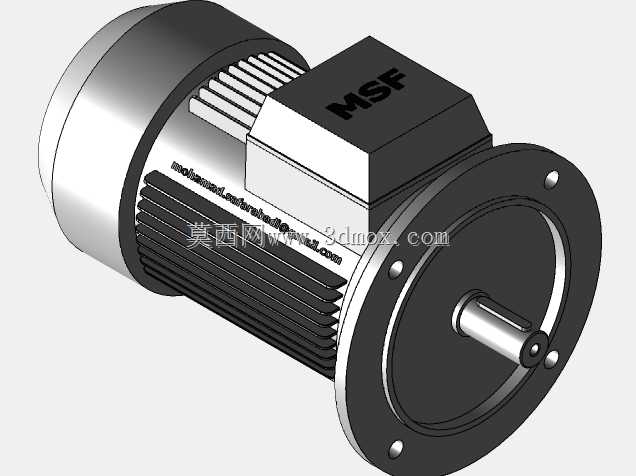

　　本次呈现的三款同系列驱动电机，可覆盖常规工业场景里多数中小负载传动需求，从车间流水线辊道驱动、小型输送设备动力输入，到非标自动化专机的主轴动力配套、轻型起重设备的行走机构驱动都能适配，不同配色的壳体对应不同的安装场景与防护等级需求，蓝色款适配常规干燥室内工况，黄色款针对多粉尘的轻度恶劣环境做了壳体散热筋加厚处理，红色款则适配需要高辨识度的安全配套工位，方便现场运维人员快速识别动力回路。三款电机均采用标准B5法兰安装结构，输出轴为统一的圆柱形平键轴设计，安装孔位遵循通用IEC电机安装尺寸规范，可直接替换同机座号的市面常规标准电机，无需额外调整安装支架的孔位与中心高，能大幅降低现场设备改造的适配成本。从结构设计逻辑来看，

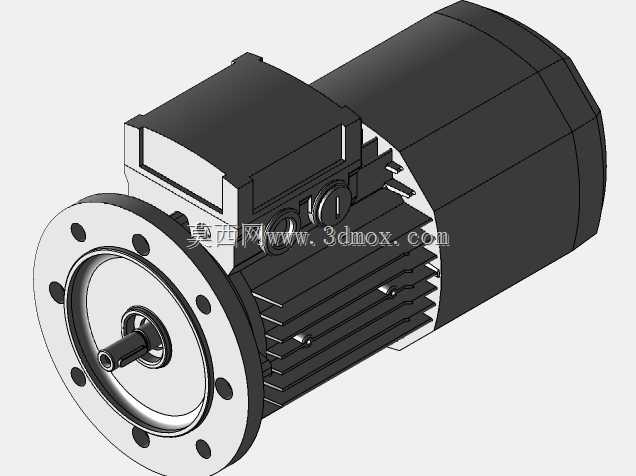

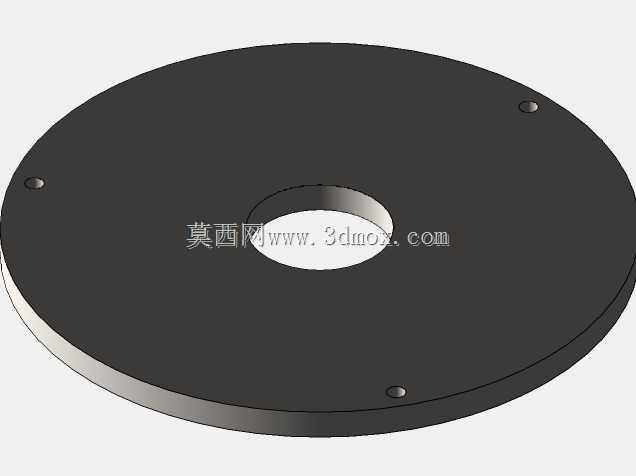

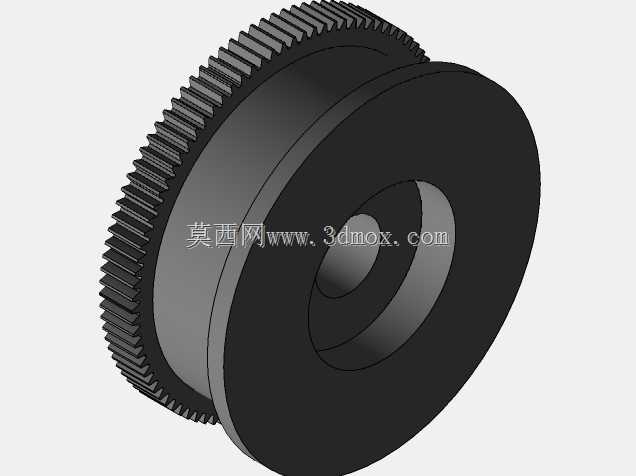

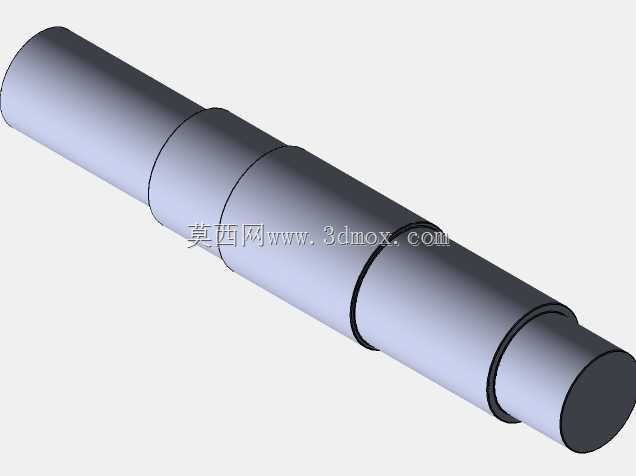

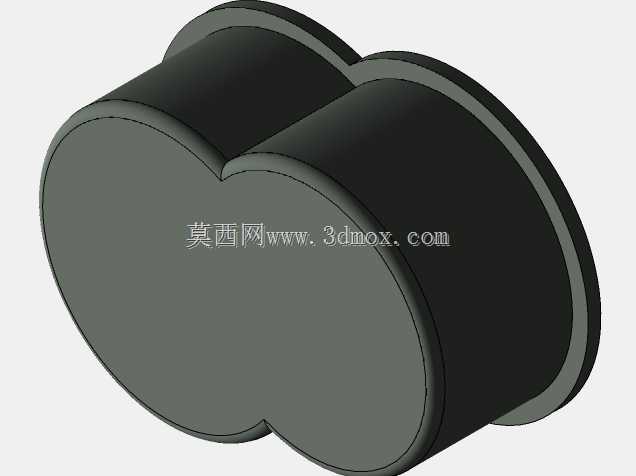

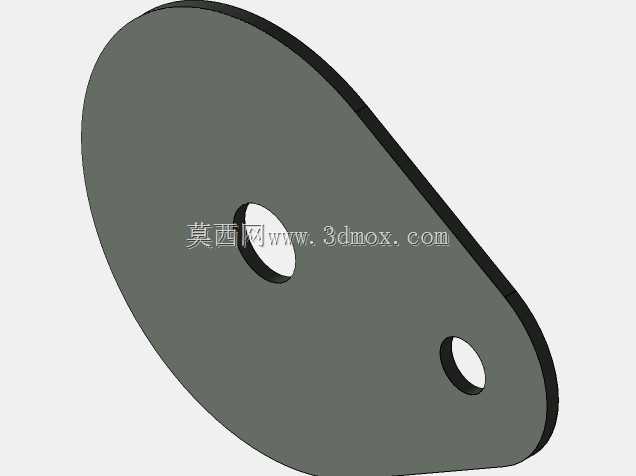

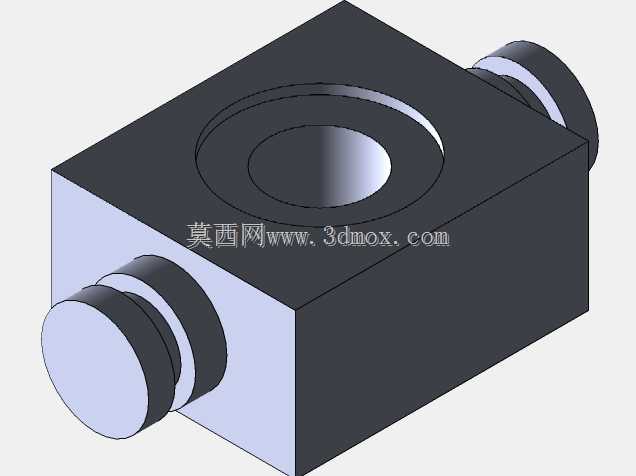

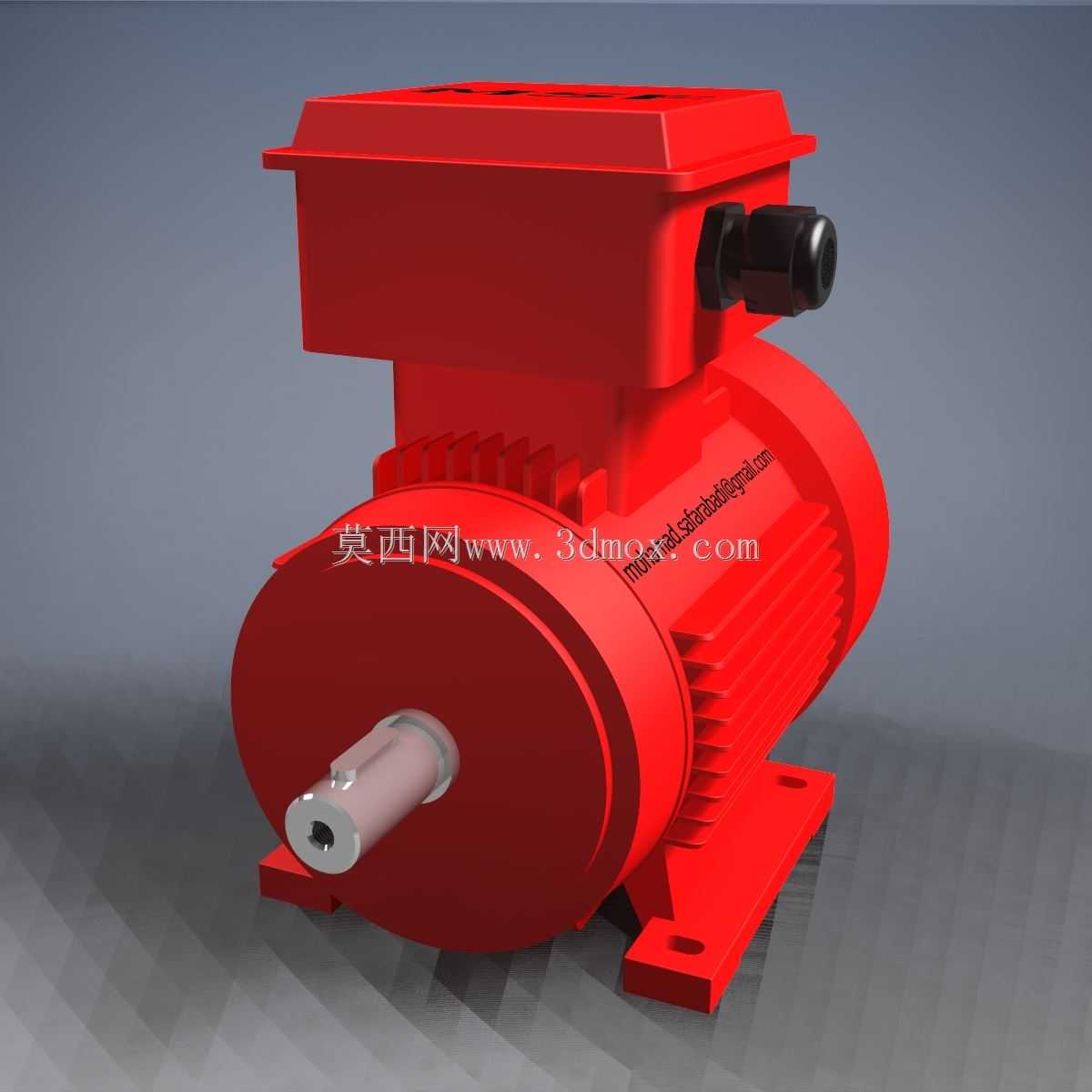

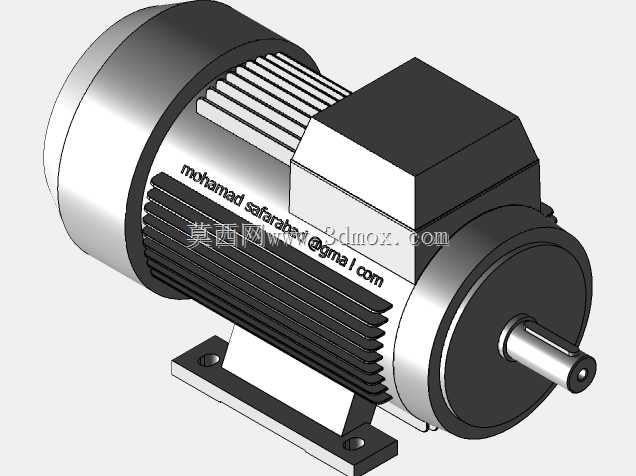

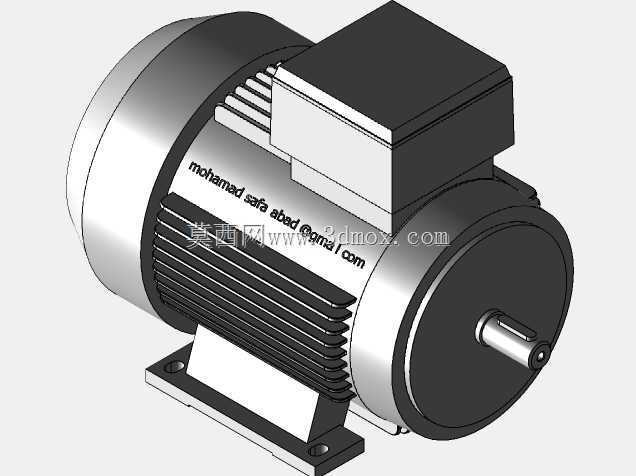

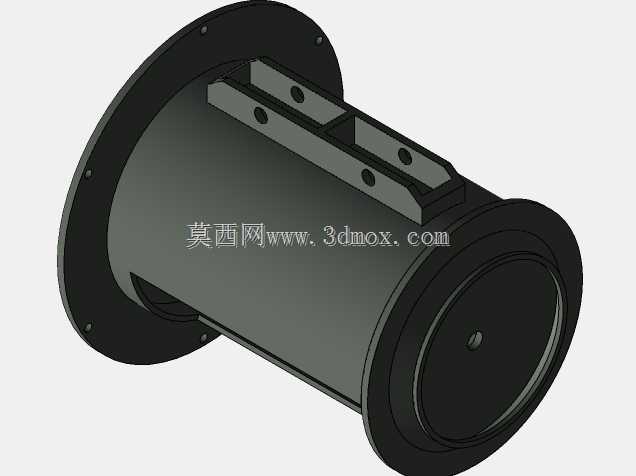

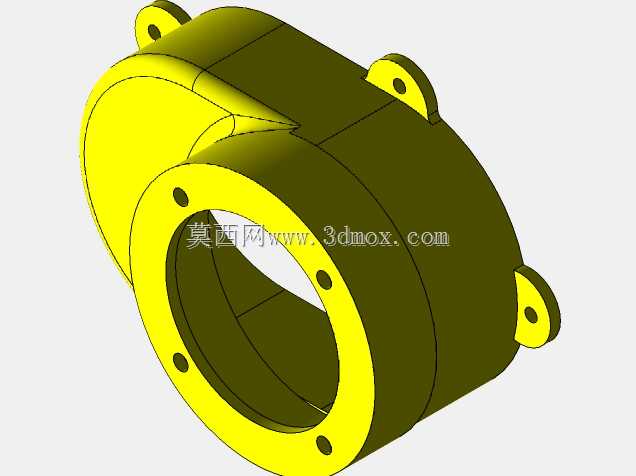

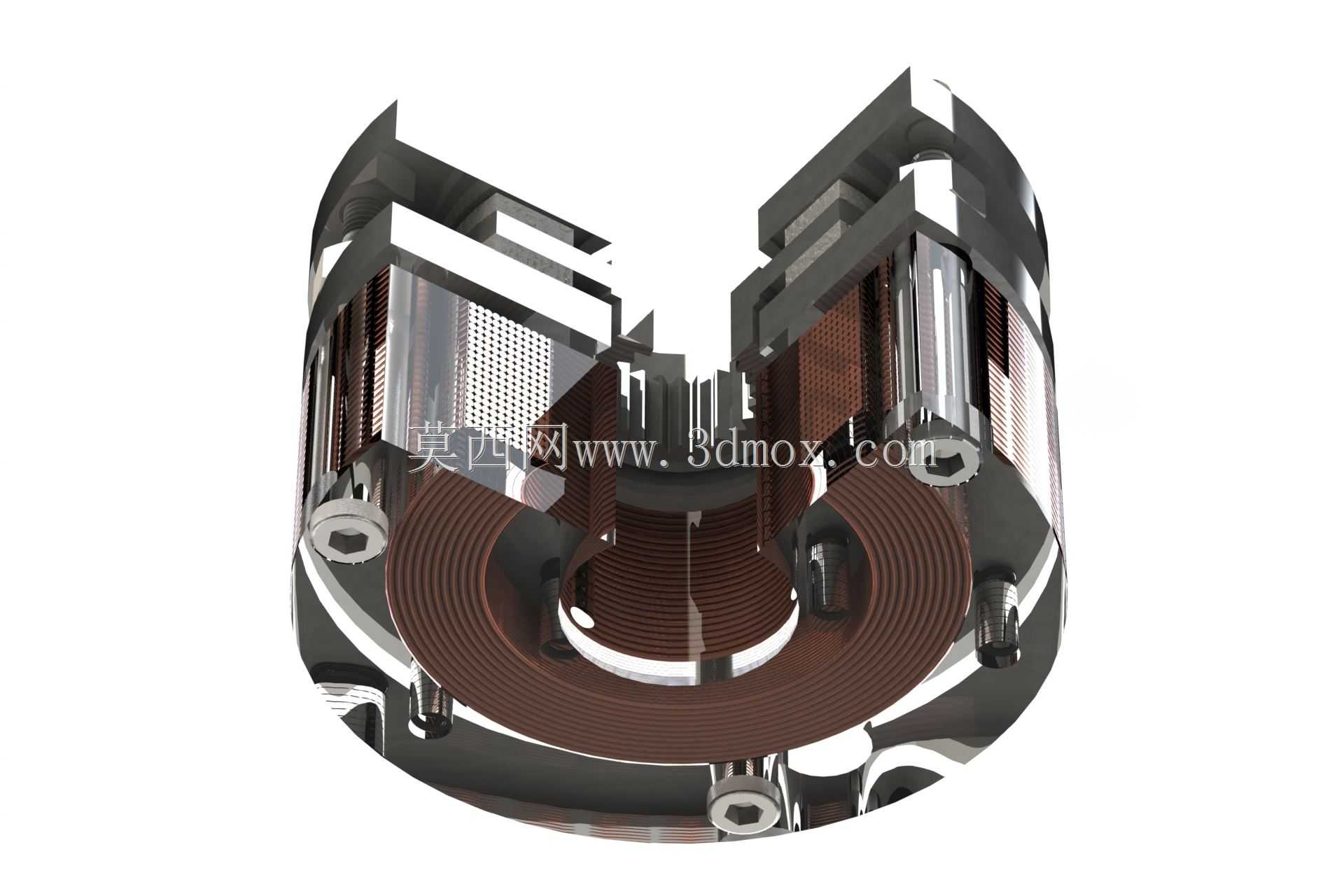

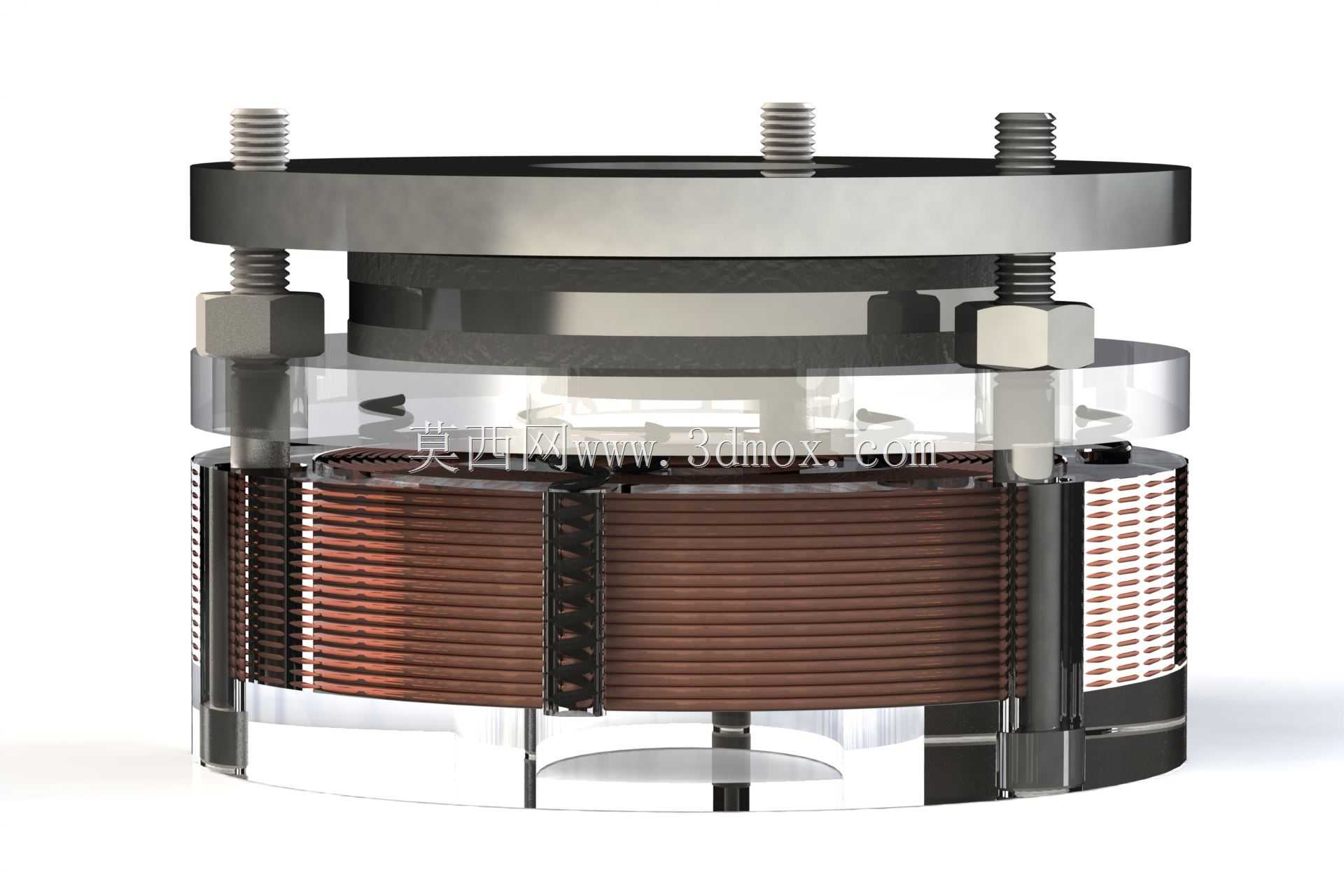

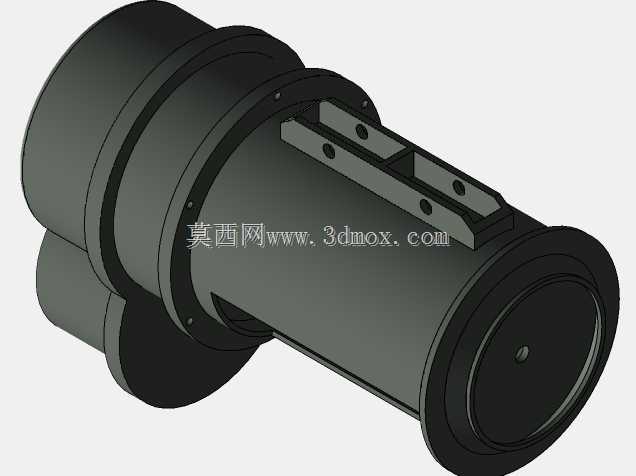

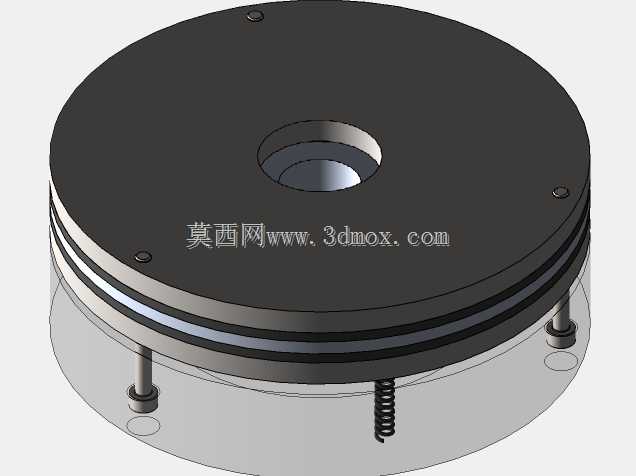

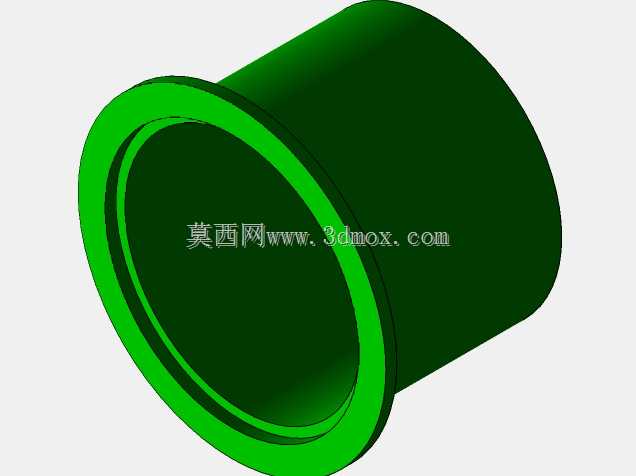

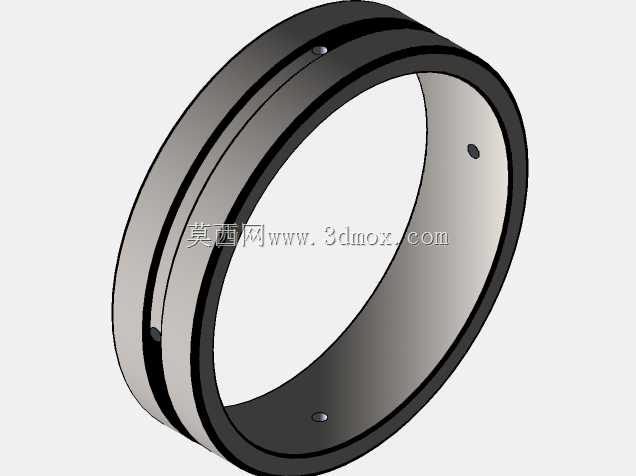

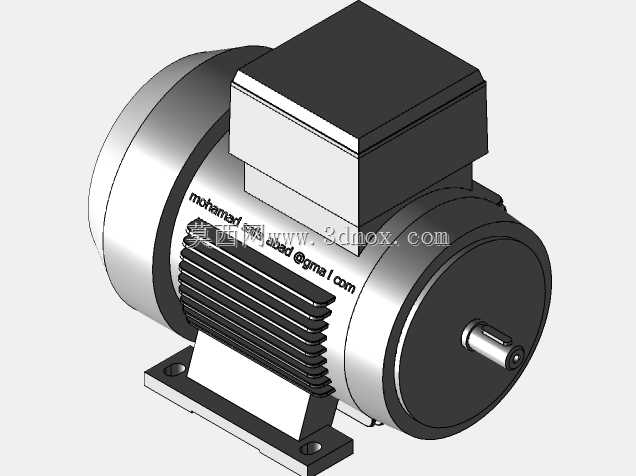

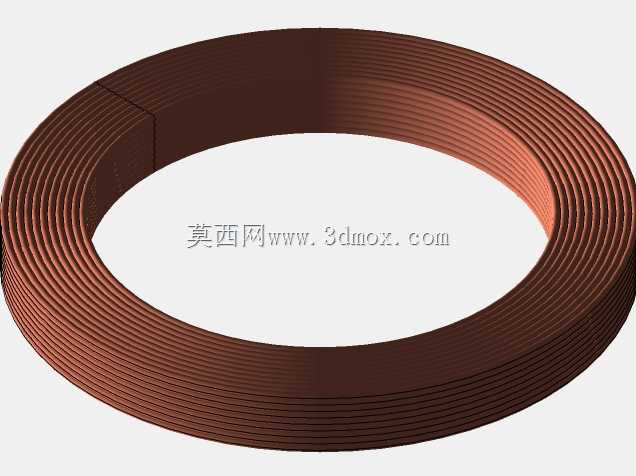

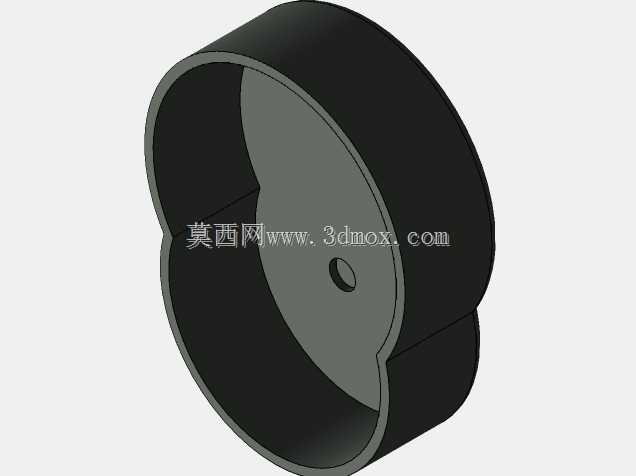

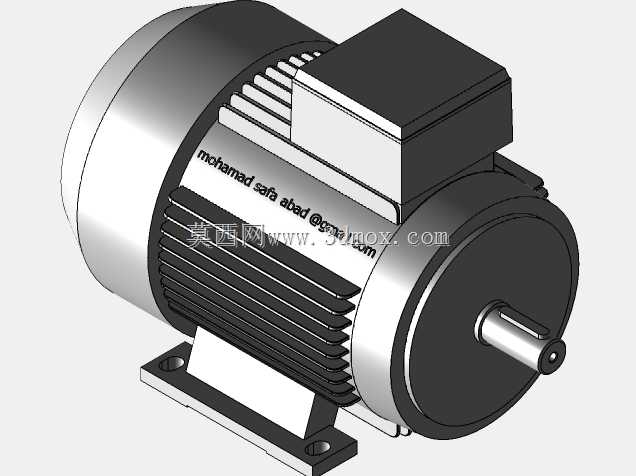

　　三款电机的定子内腔、转子绕组、轴承位的核心尺寸完全一致，仅在端盖结构、散热外壳、接线盒位置做了差异化调整，这种模块化的设计思路能在保障核心部件通用性的前提下，快速衍生出适配不同工况的型号，减少生产端的零部件备货种类，也方便后期运维时的备件替换。电机的散热筋沿壳体轴向均匀排布，筋条高度根据不同配色款的适配工况做了区分，黄色款的散热筋高度比蓝色款高出15%，可在粉尘附着的情况下依然保留足够的散热面积，避免长时间运行时绕组温升过高；红色款的接线盒采用侧置向上的结构，可避免现场滴落的切削液、油污顺着接线盒缝隙渗入内腔，适配有少量液体飞溅的加工工位。安装边界方面，三款电机的法兰止口直径、输出轴伸出长度、轴径尺寸完全统一，

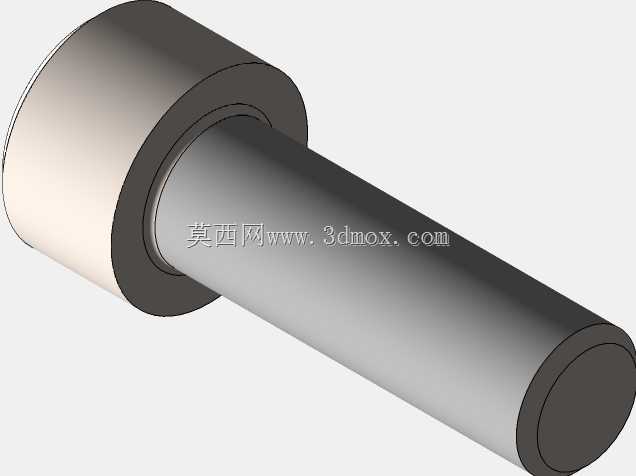

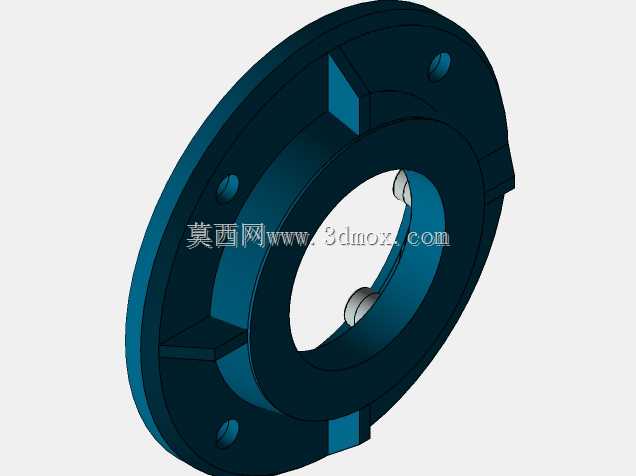

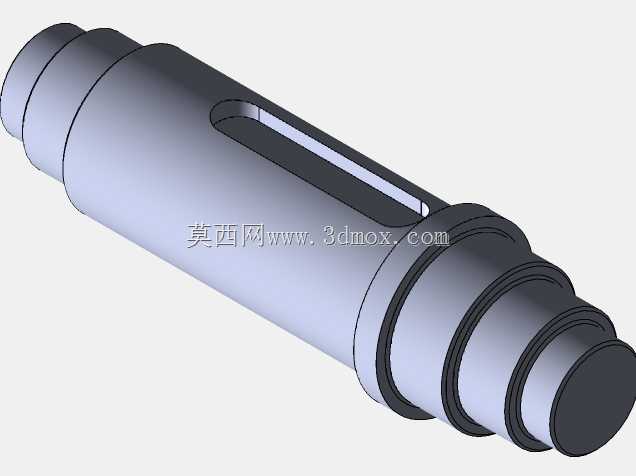

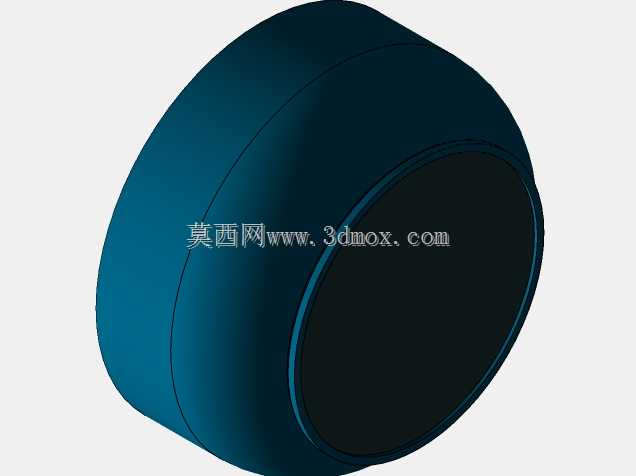

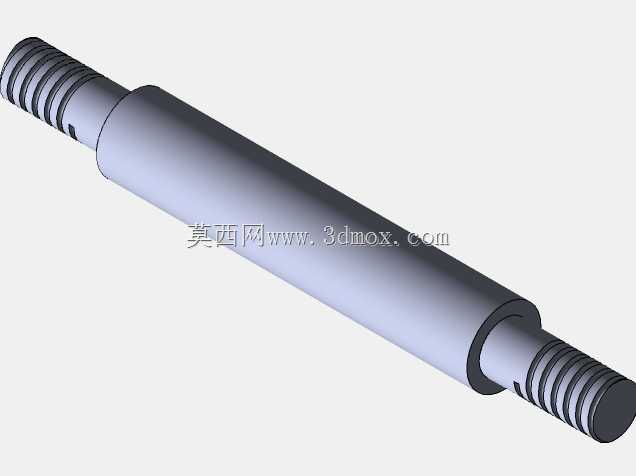

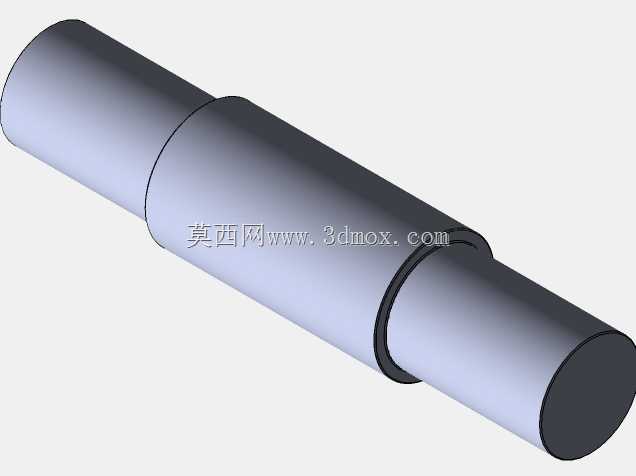

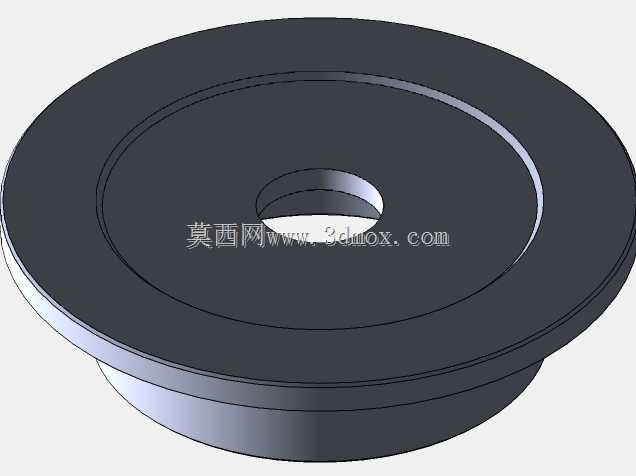

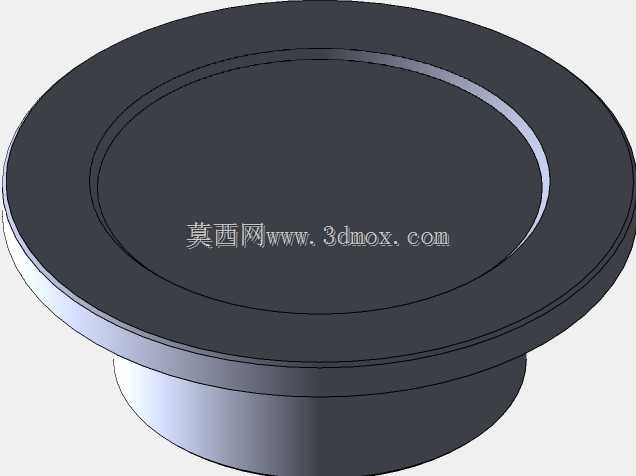

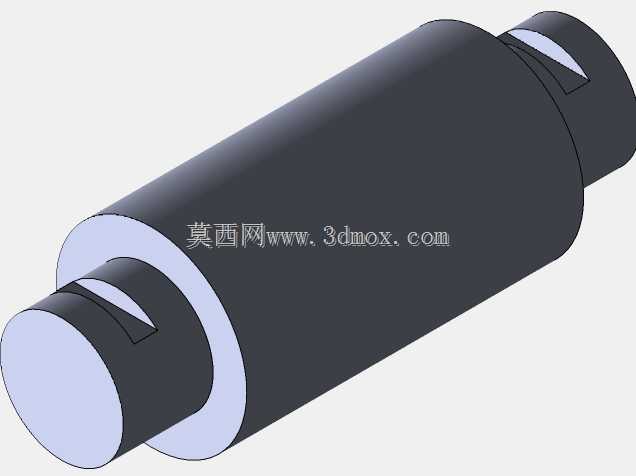

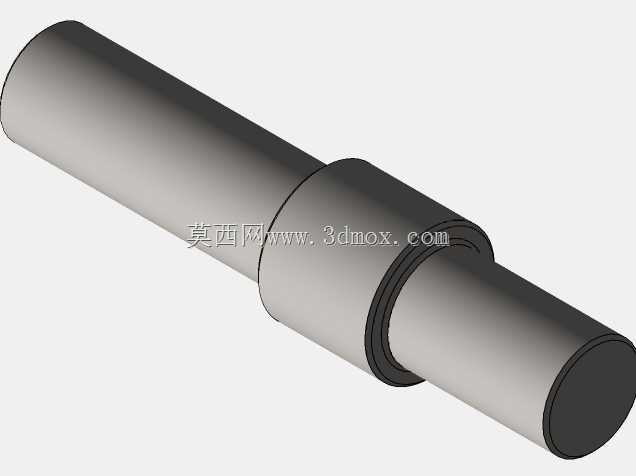

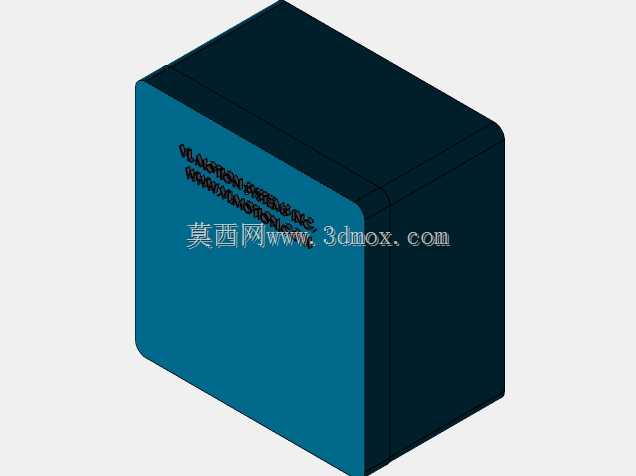

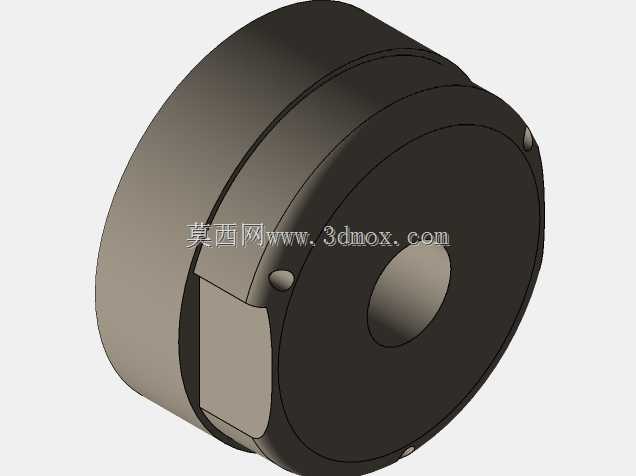

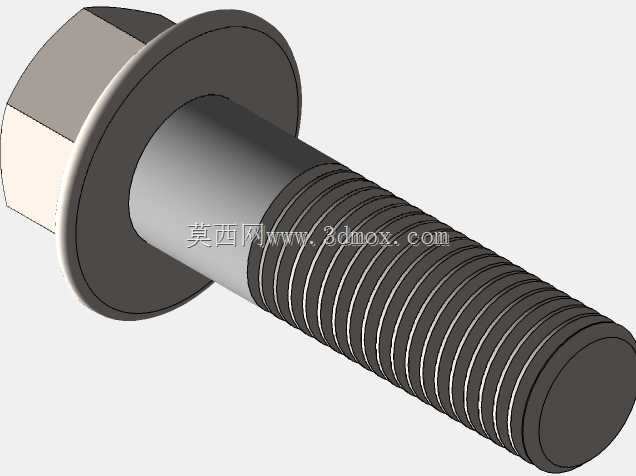

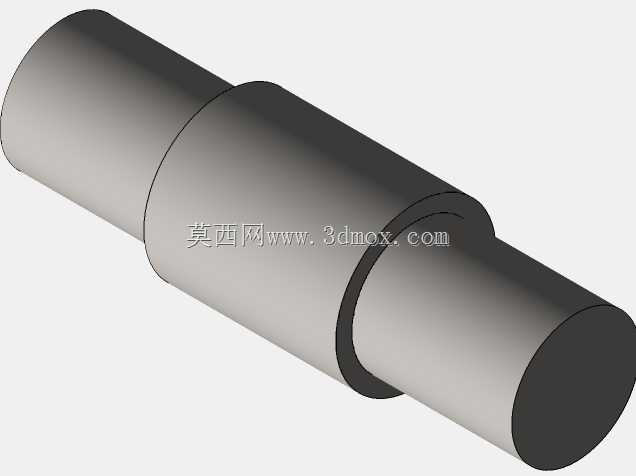

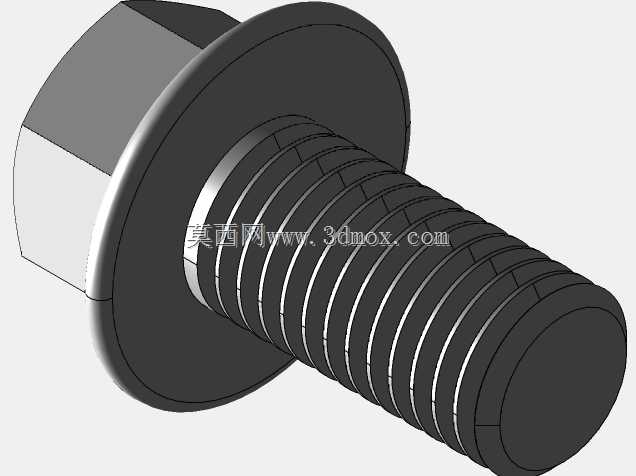

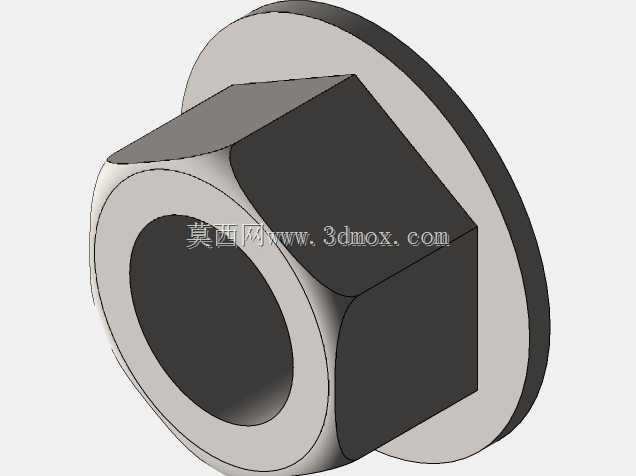

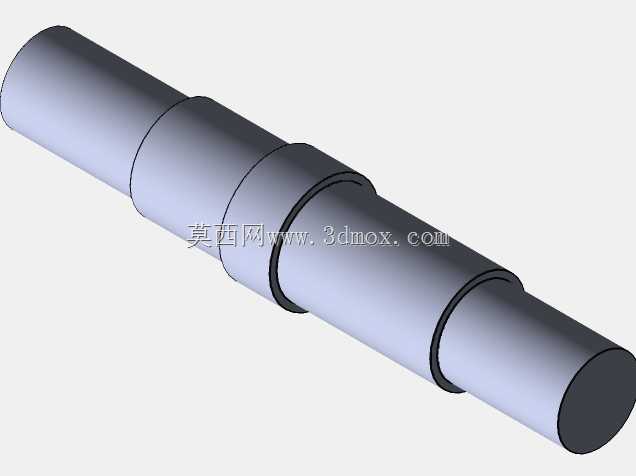

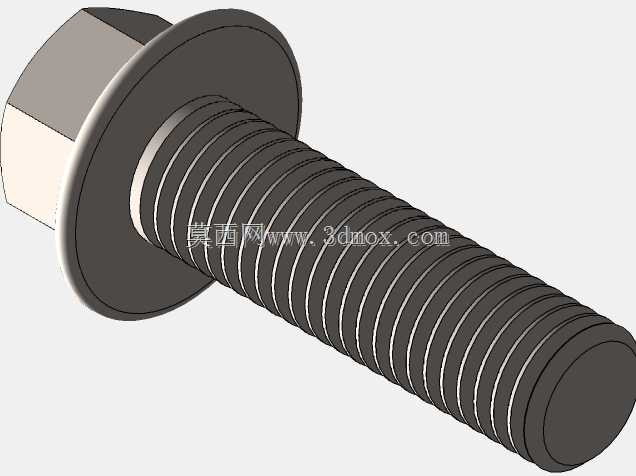

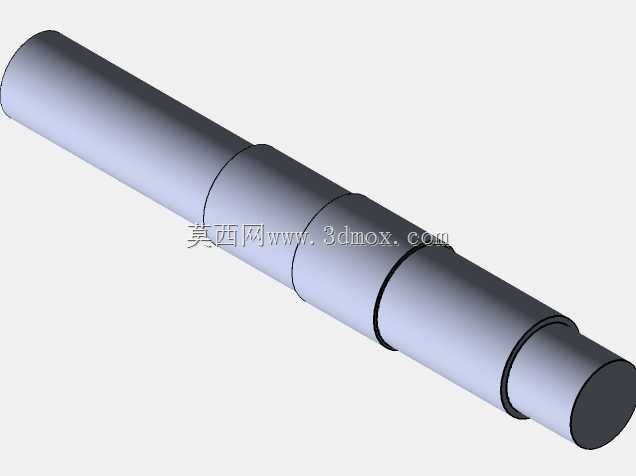

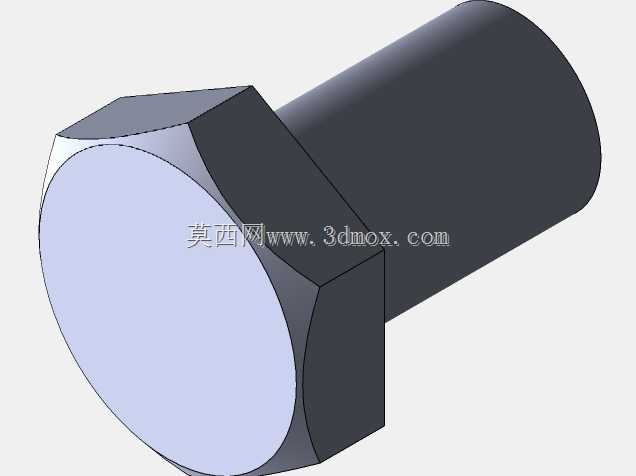

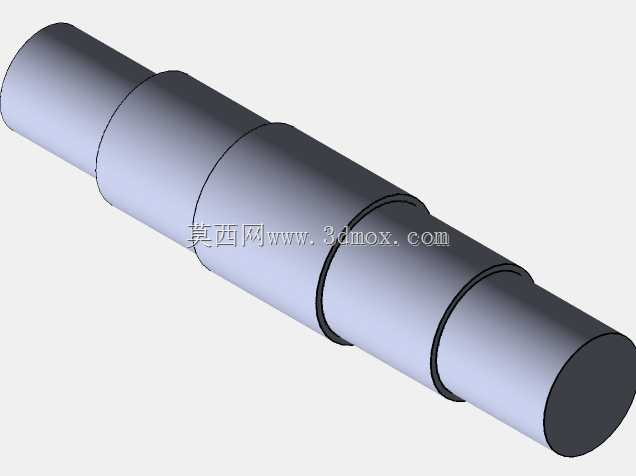

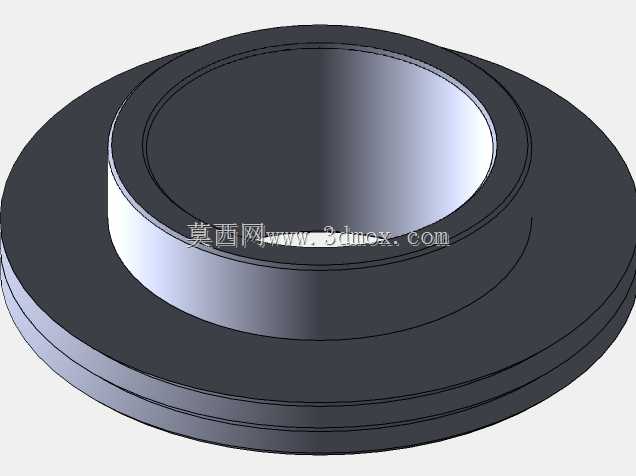

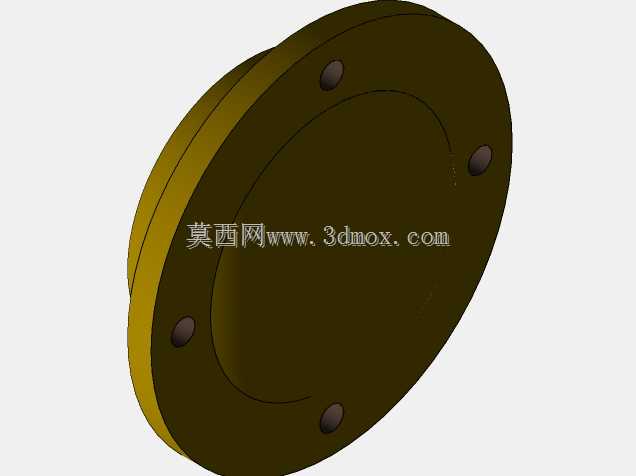

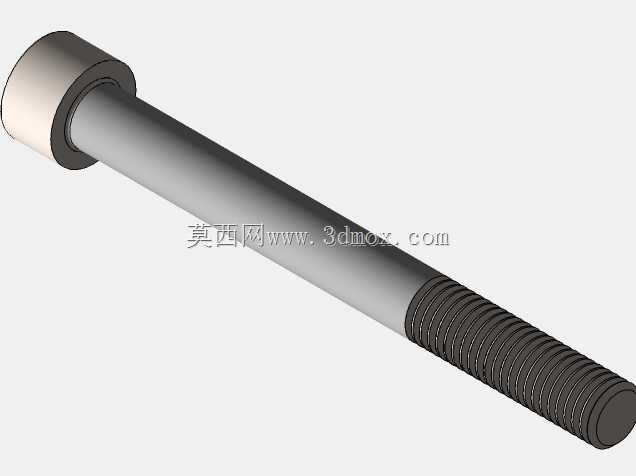

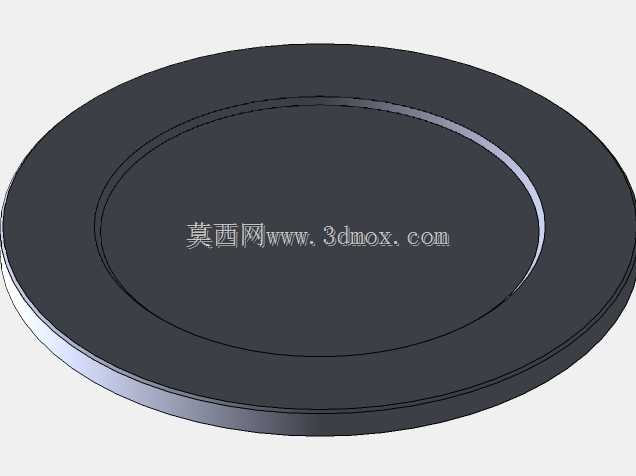

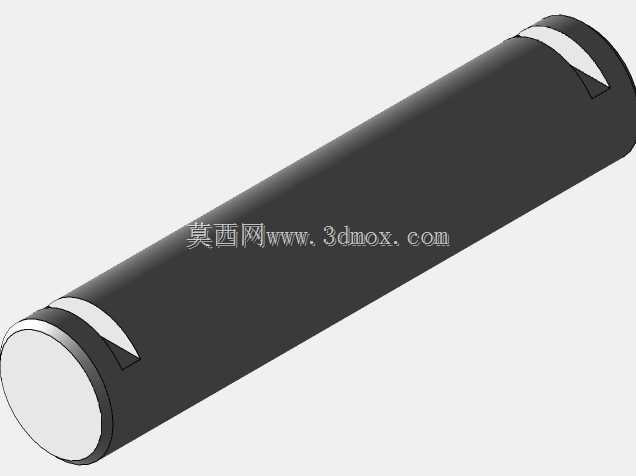

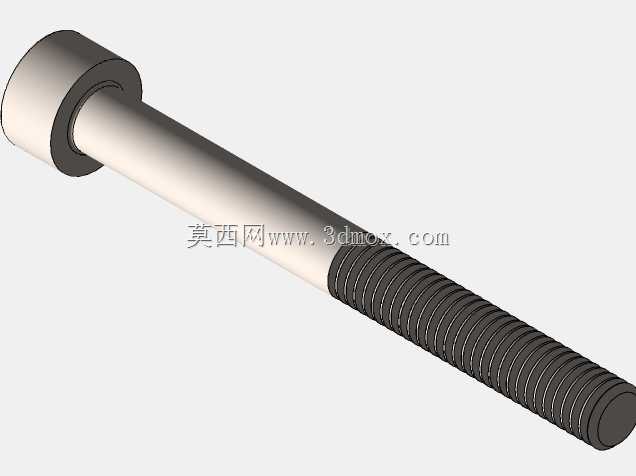

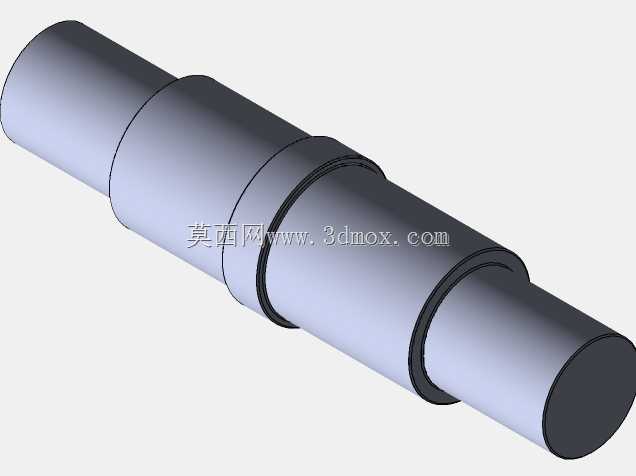

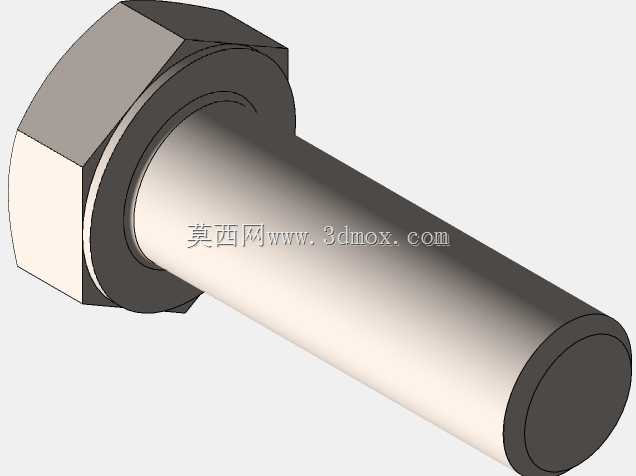

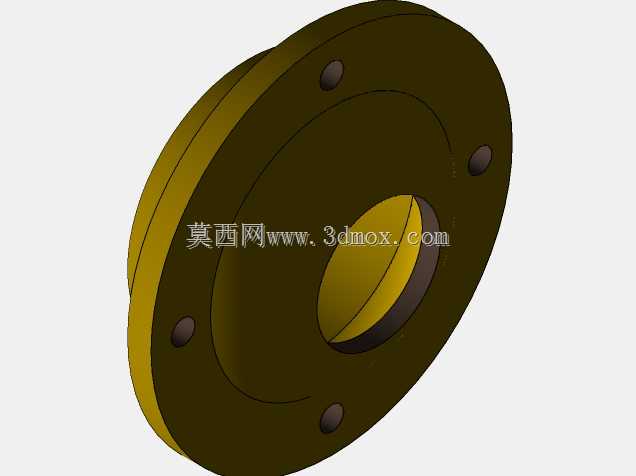

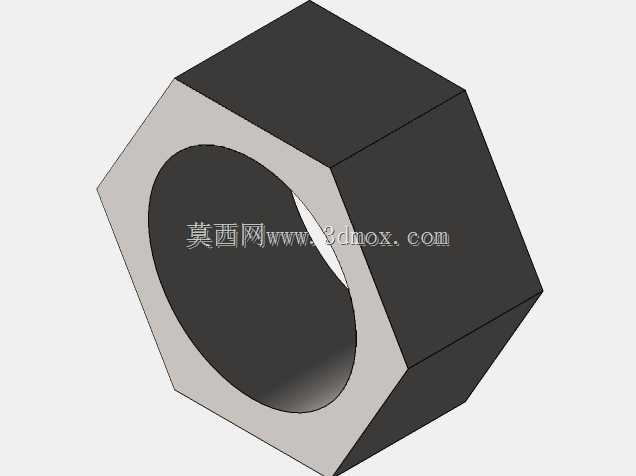

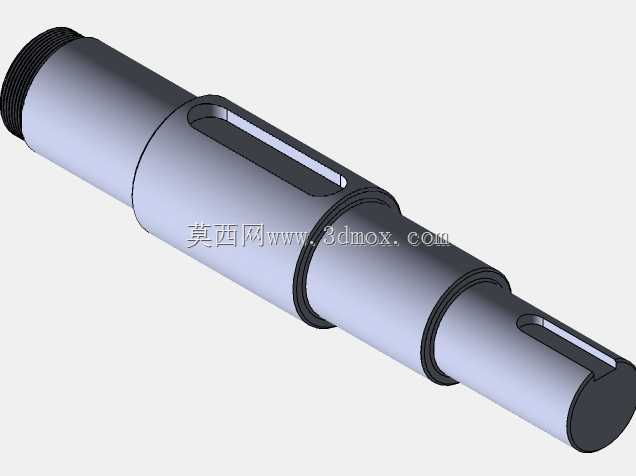

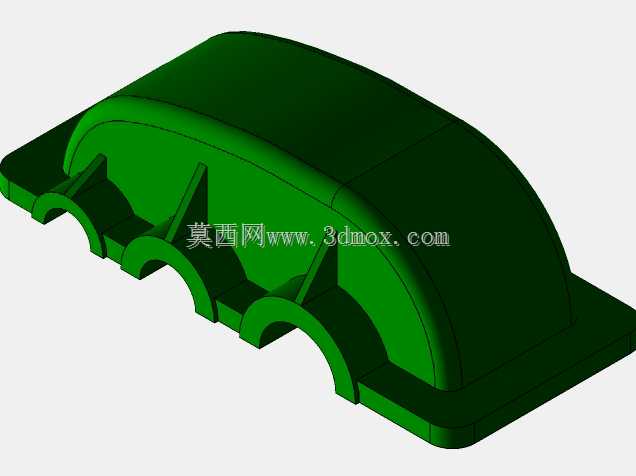

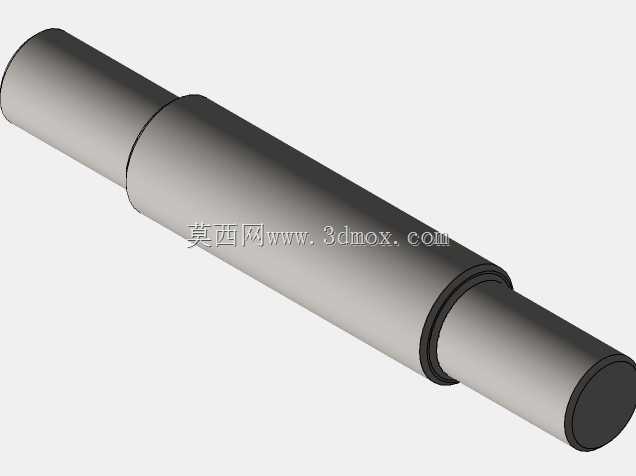

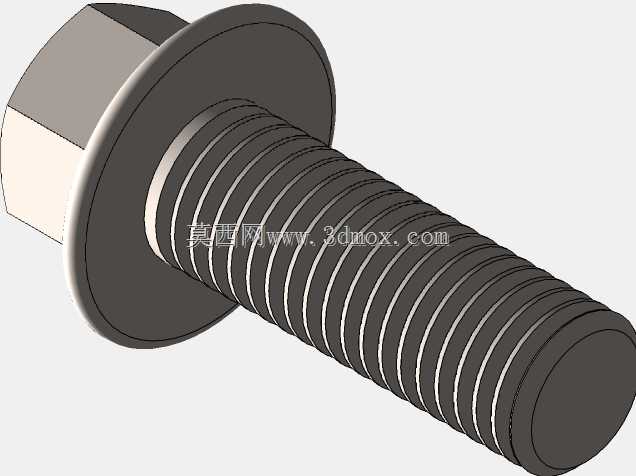

　　整机长度方向的最大尺寸偏差不超过5mm，径向最大尺寸偏差不超过3mm，在设备设计阶段预留安装空间时，无需针对不同配色款单独调整安装腔尺寸，只要满足同机座号电机的通用安装空间要求即可完成装配。输出轴的轴肩位置做了圆角过渡处理，可避免长期承受交变扭矩时出现应力集中断裂的问题，法兰端盖的连接螺栓采用内六角沉头设计，安装后螺栓头不会突出法兰端面，不会和被驱动设备的安装面产生干涉。端盖与壳体的配合面采用止口定位结构，装配时可自动保证定子与转子的同轴度，减少装配过程中的人工调整工作量，同时能避免运行过程中因同轴度偏差带来的轴承额外磨损、运行噪音过大的问题。接线腔内部预留了足够的接线空间，可适配不同线径的动力线缆接入，

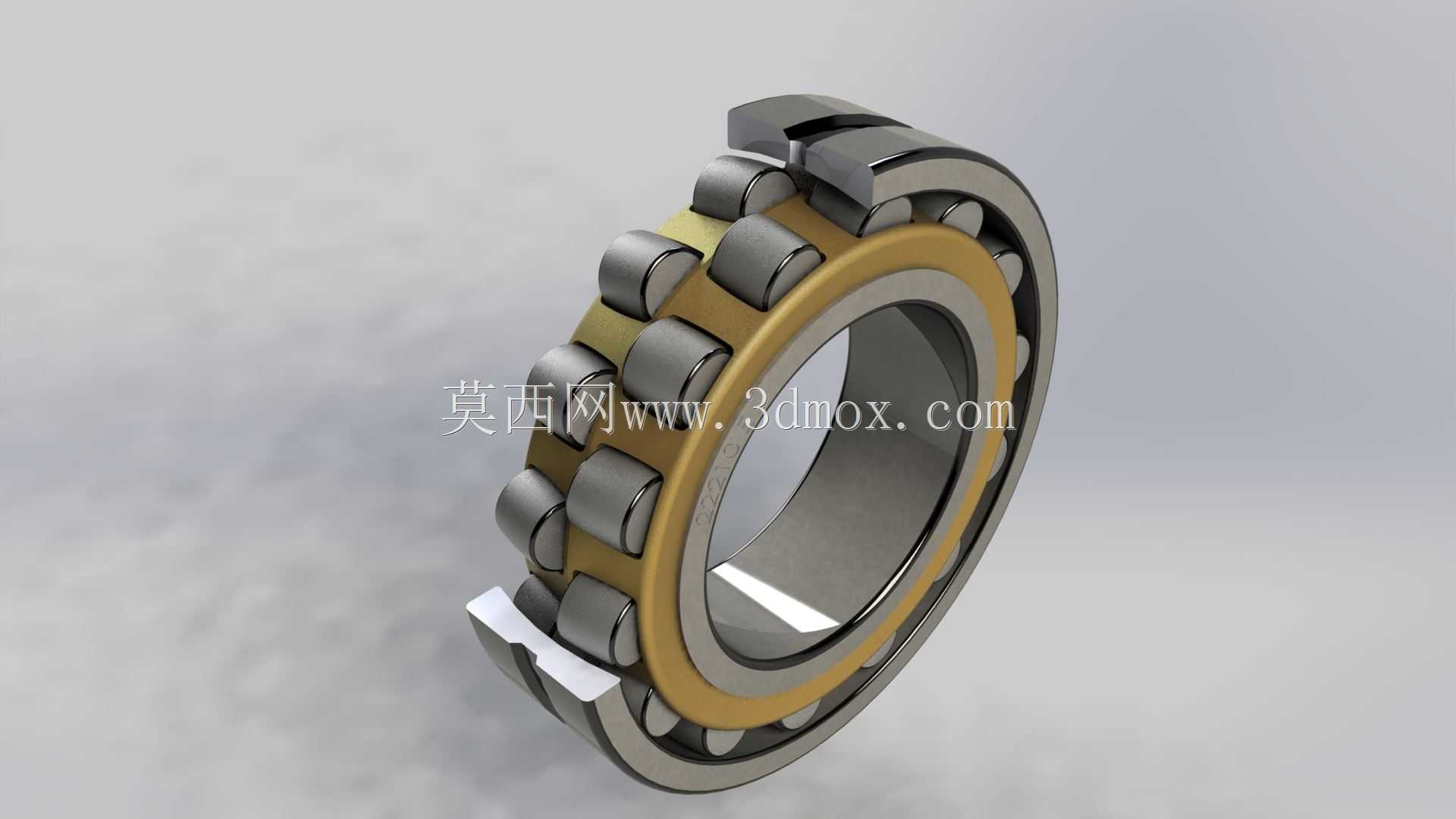

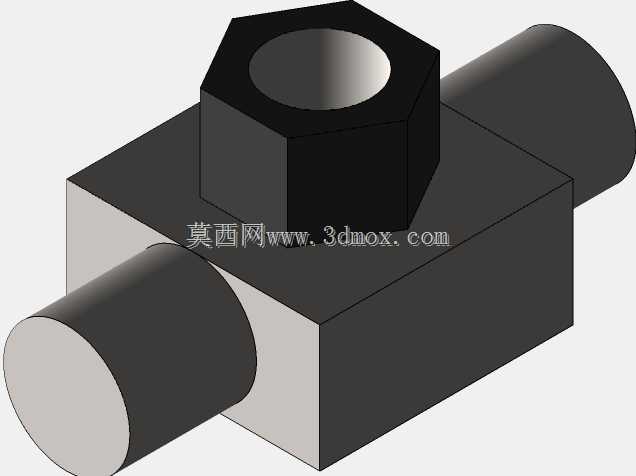

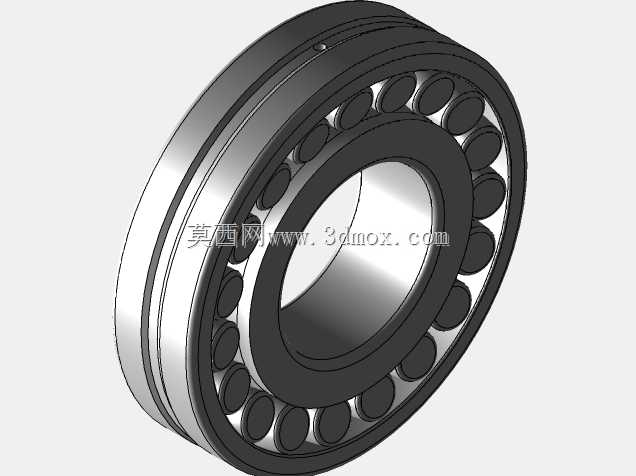

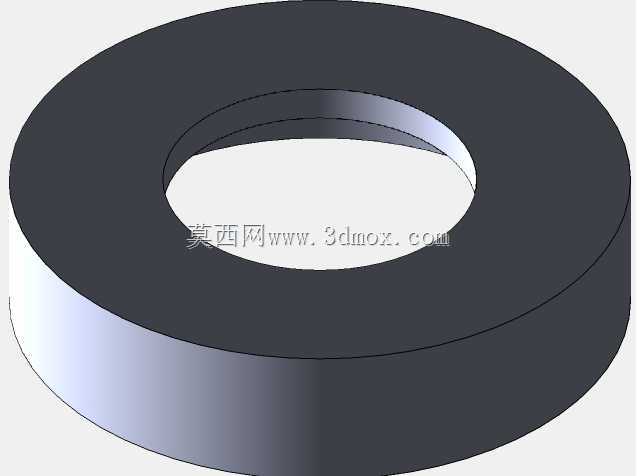

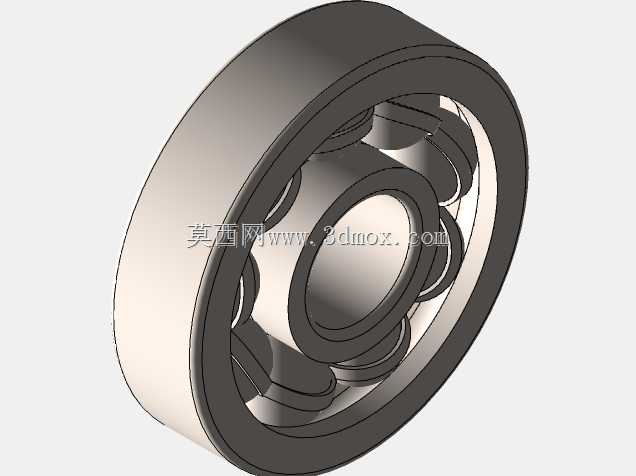

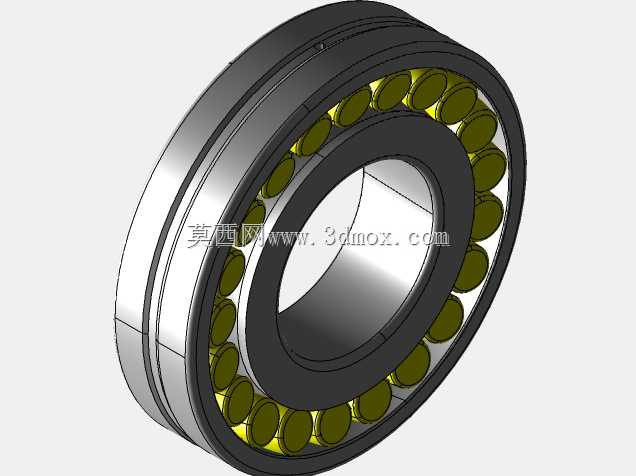

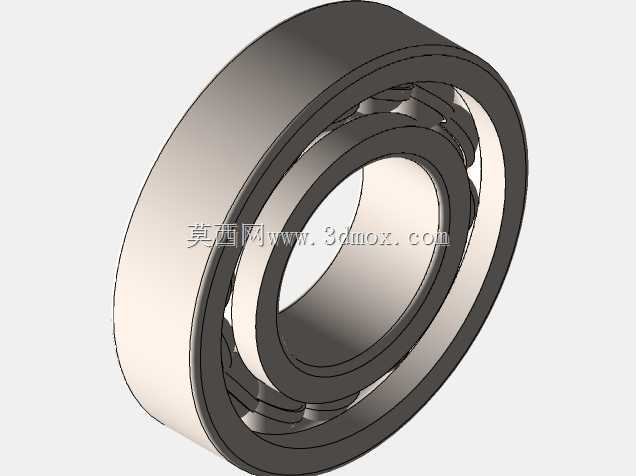

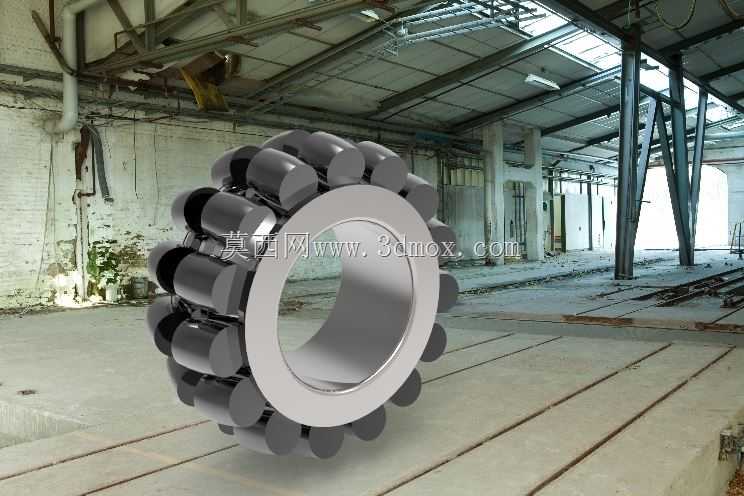

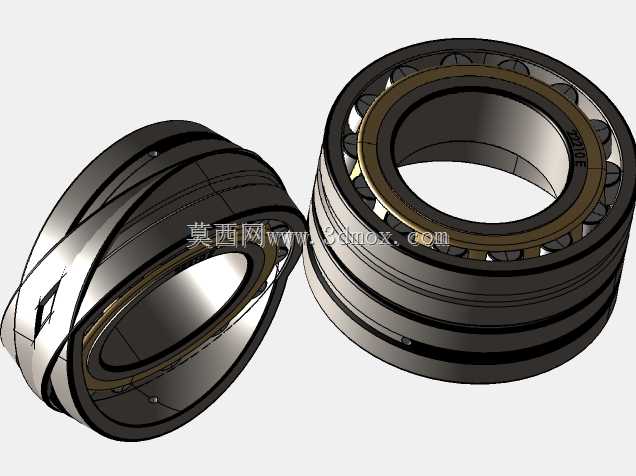

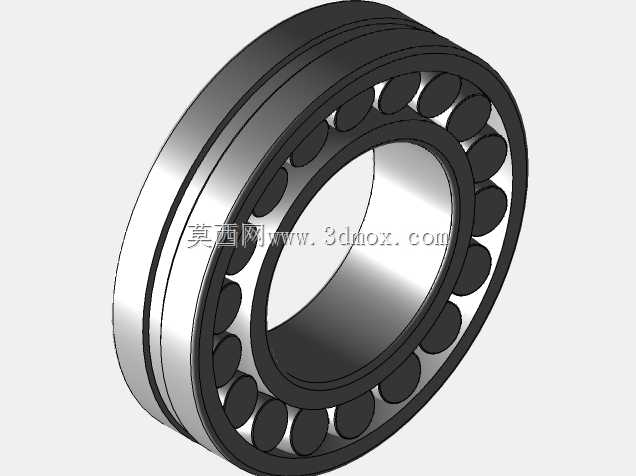

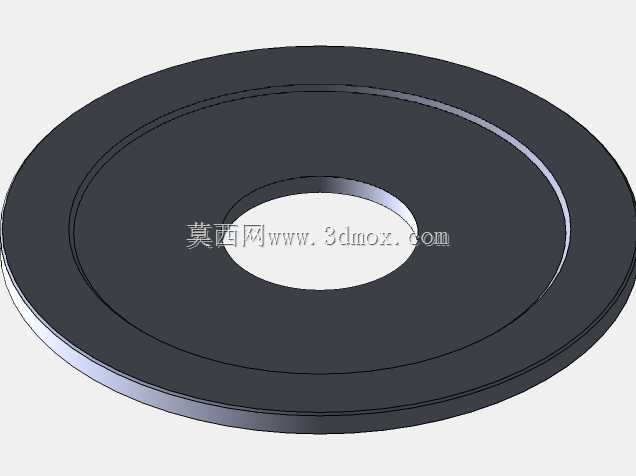

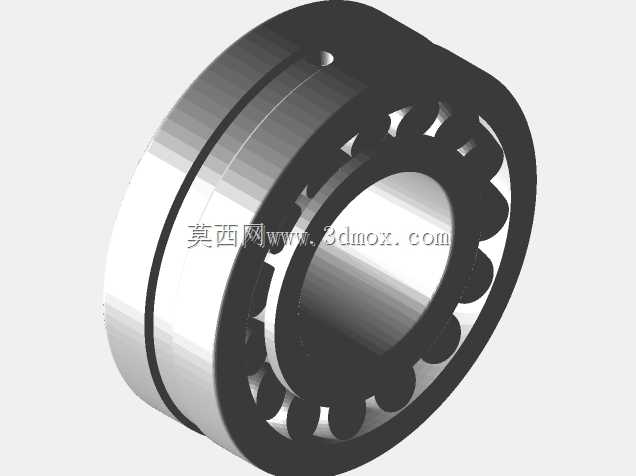

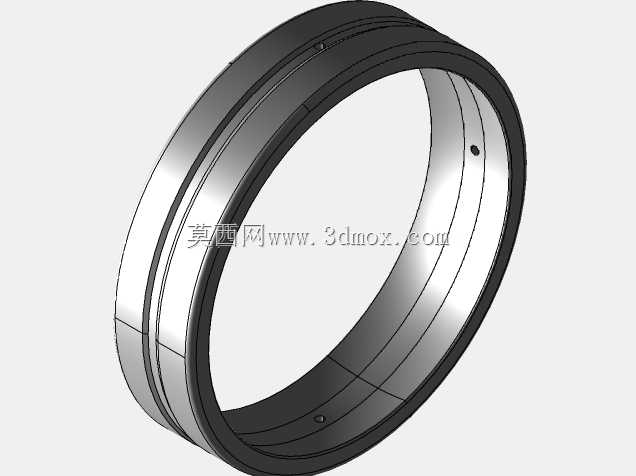

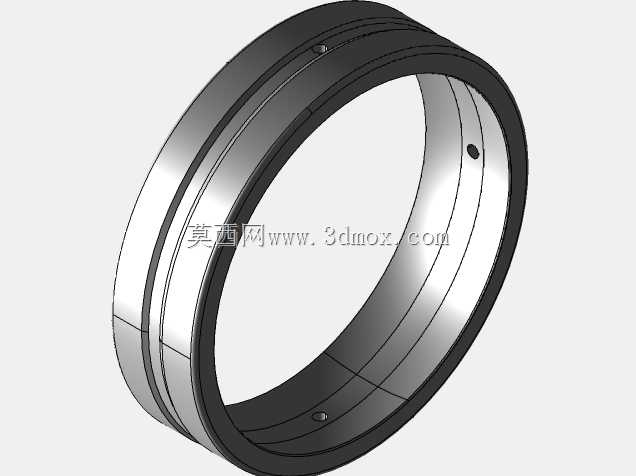

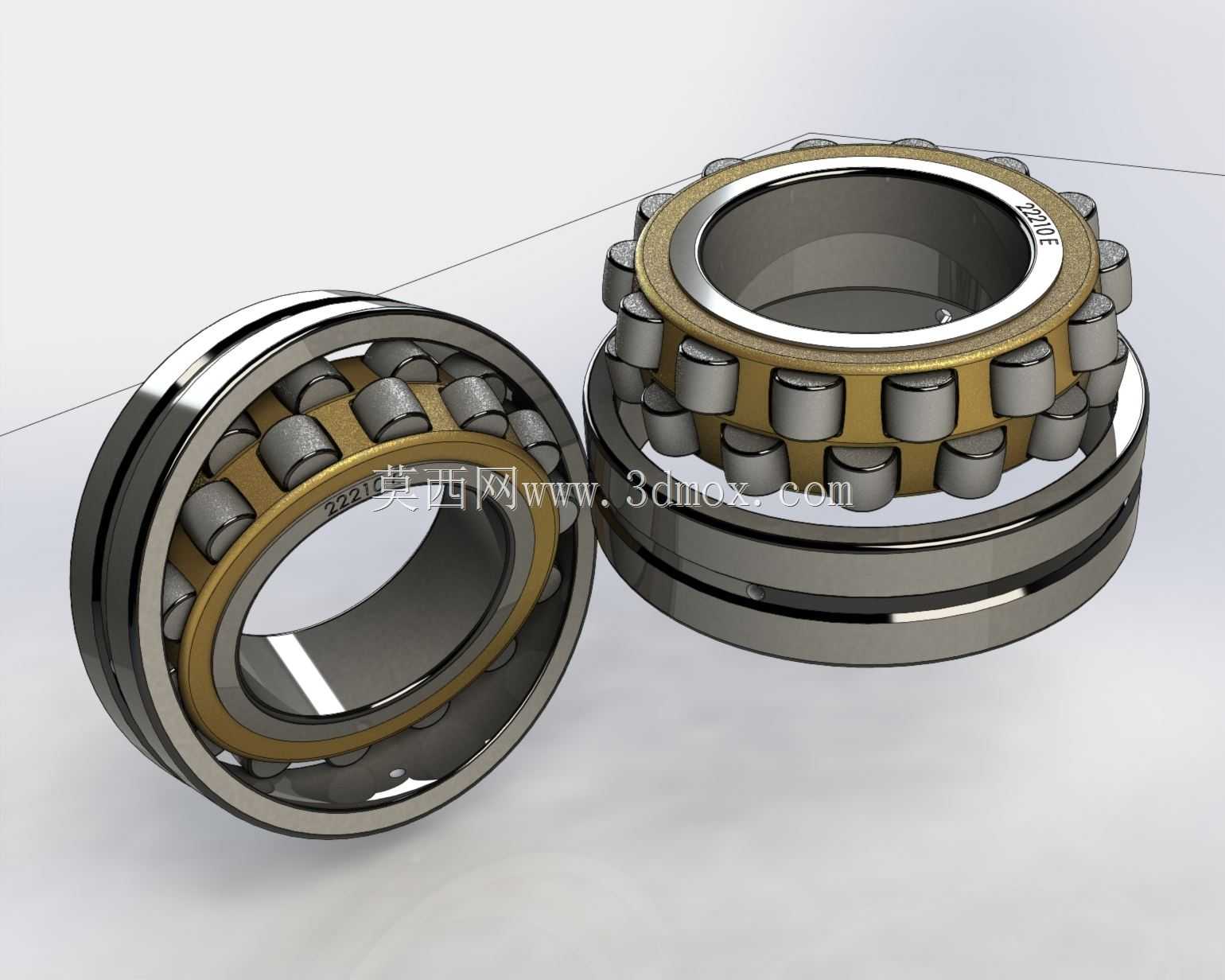

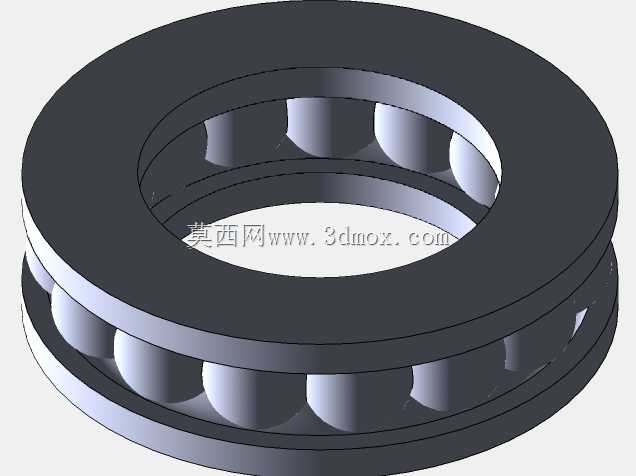

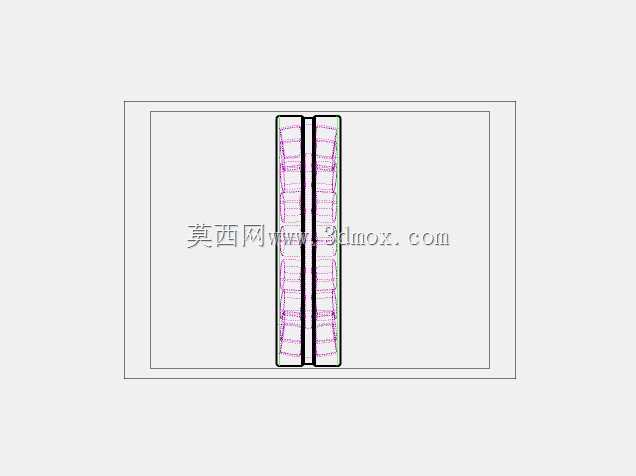

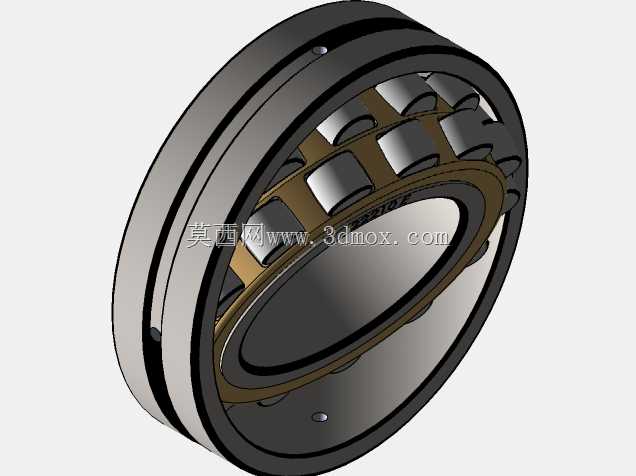

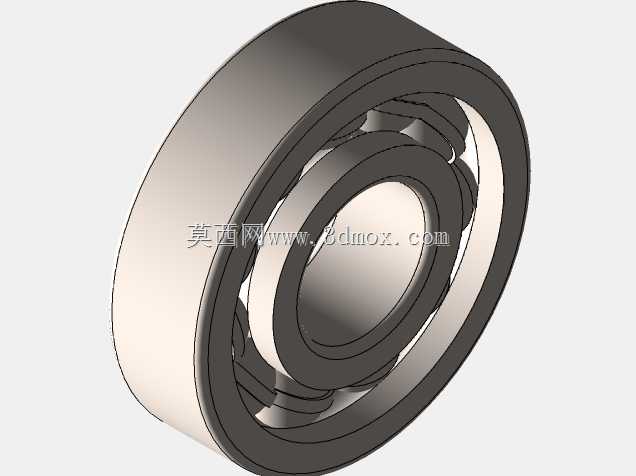

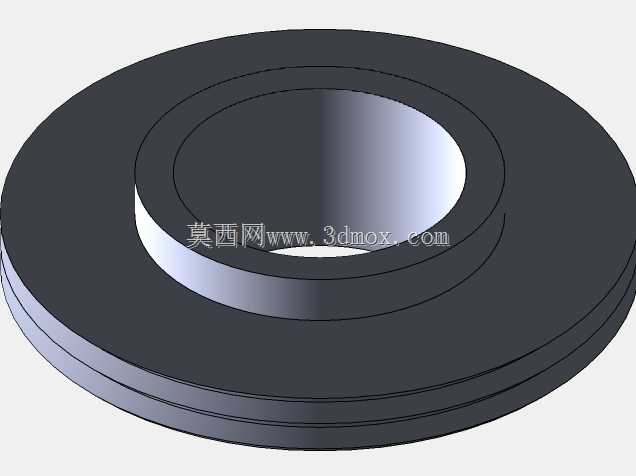

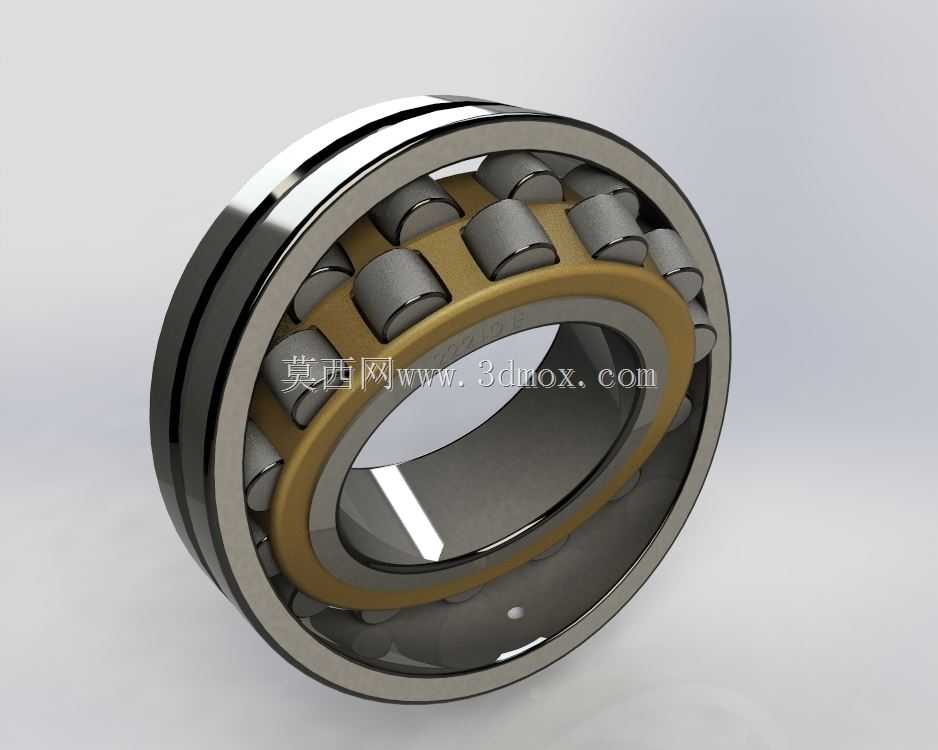

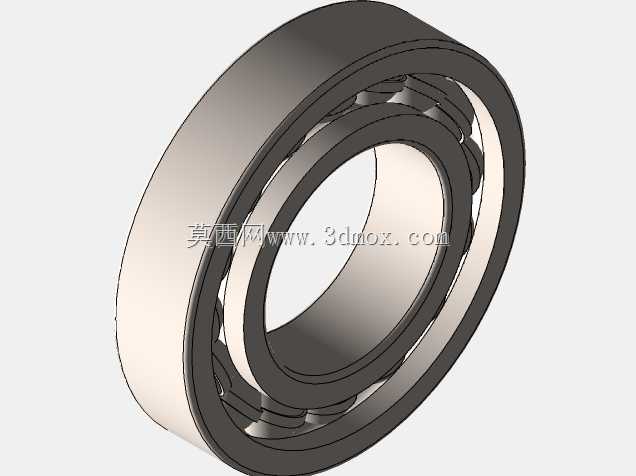

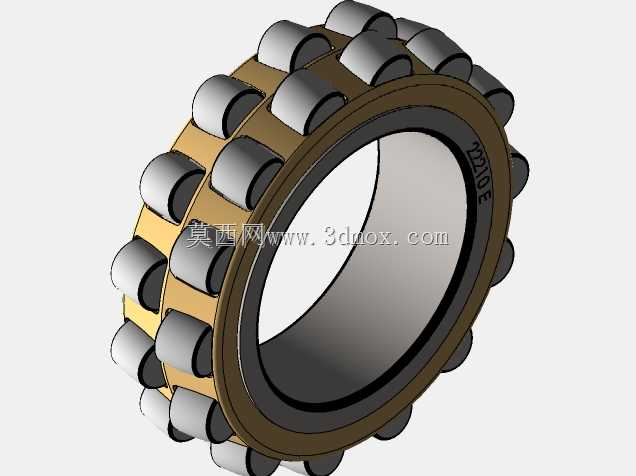

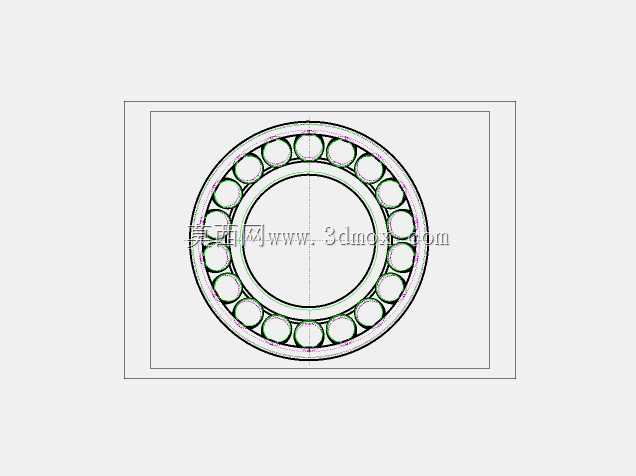

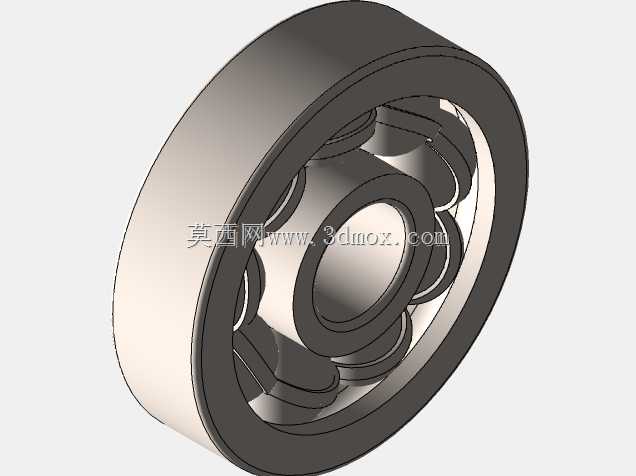

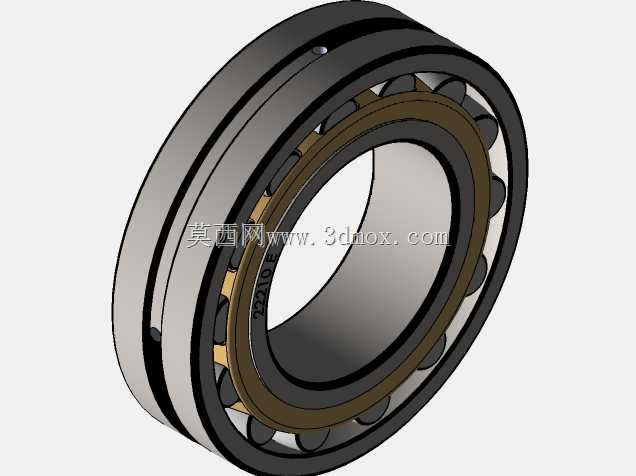

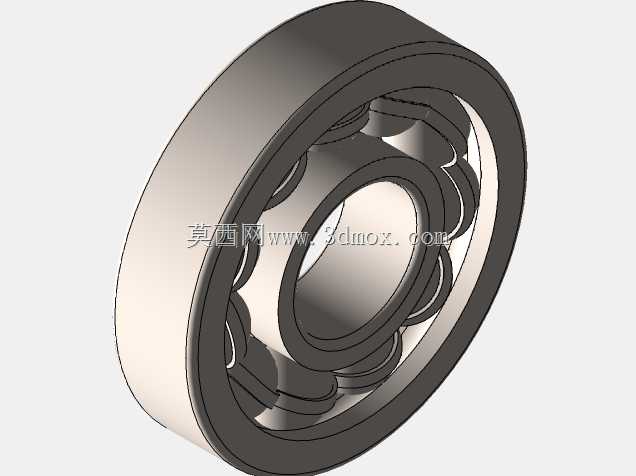

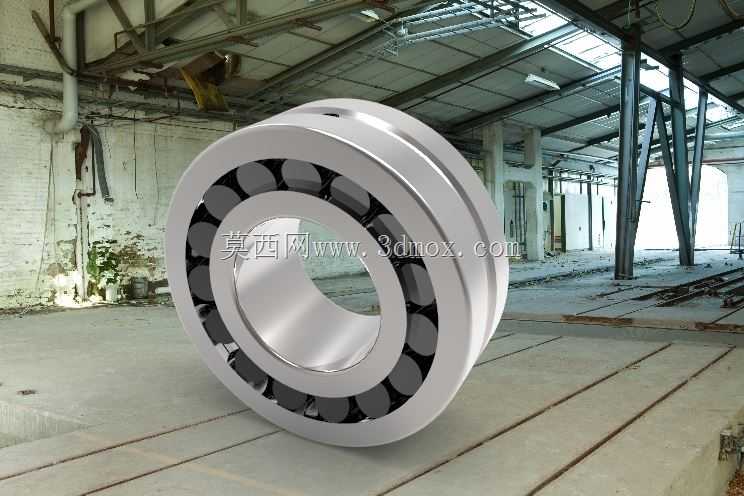

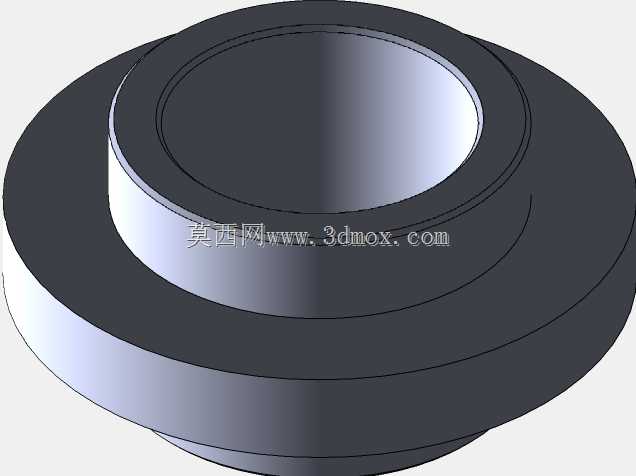

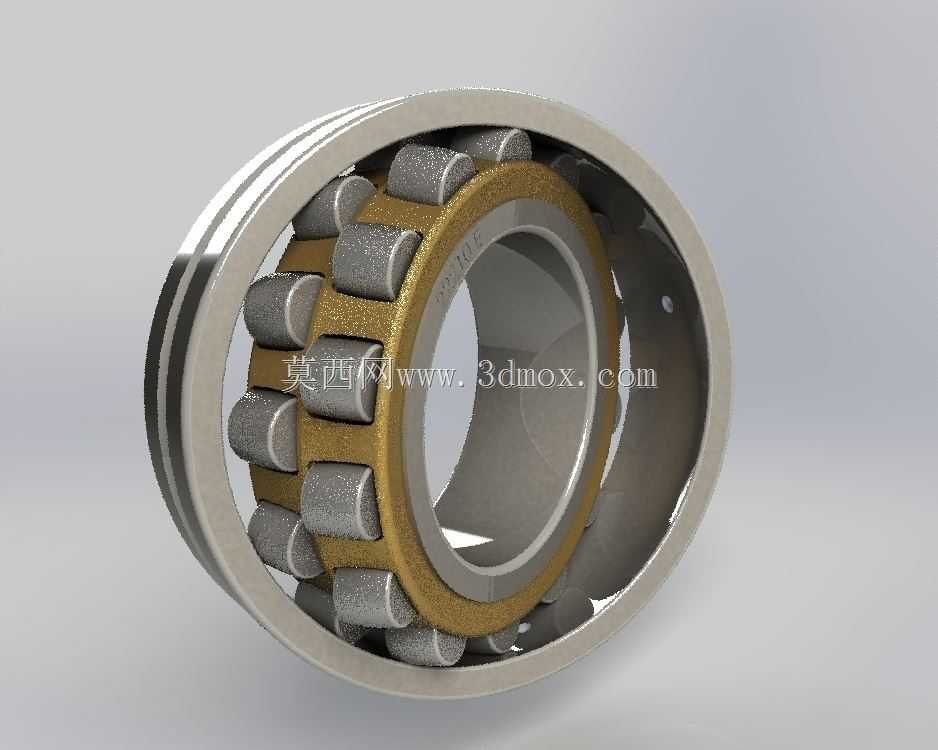

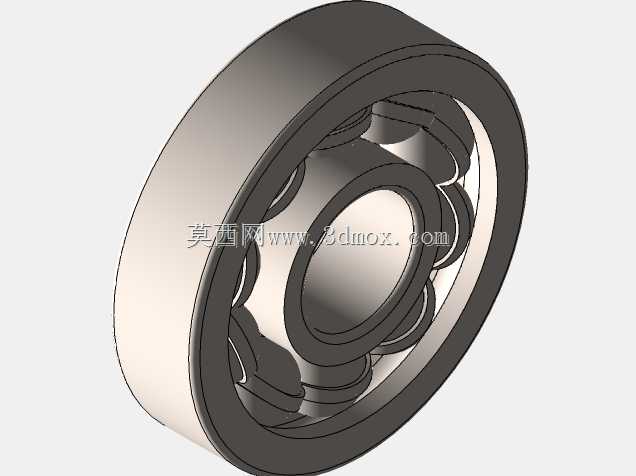

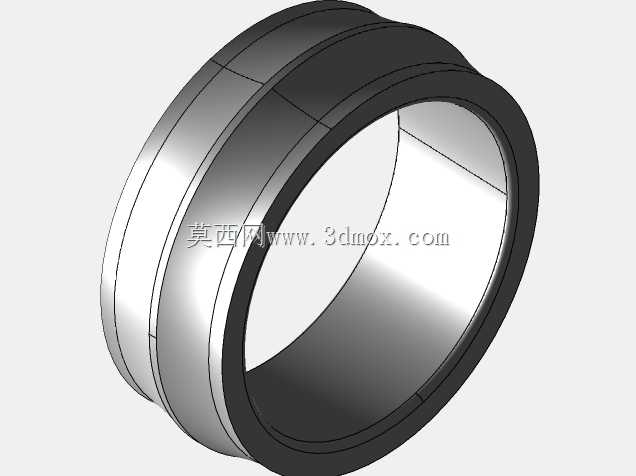

　　接地端子的位置设置在接线腔内壁最易操作的角度，方便现场接线时快速完成接地连接，符合电气安全规范的要求。电机的前后轴承均采用密封式深沟球轴承，出厂时预填了耐高温润滑脂，常规工况下可实现长时间免维护运行，轴承外侧的端盖位置设置了防尘密封圈，可阻挡外界粉尘、水汽进入轴承腔，延长轴承的使用寿命。从实际选型适配的角度来看，这三款电机可配套的负载范围覆盖0.75kW到3kW的常规功率段，额定转速可根据绕组设计调整为2极、4极、6极的常规转速，能匹配不同设备对输出转速与扭矩的需求，不管是需要高转速的风机配套，还是需要大扭矩的低速输送设备配套，都能通过调整绕组参数快速适配。
