多组式轴推力块装配结构三维设计

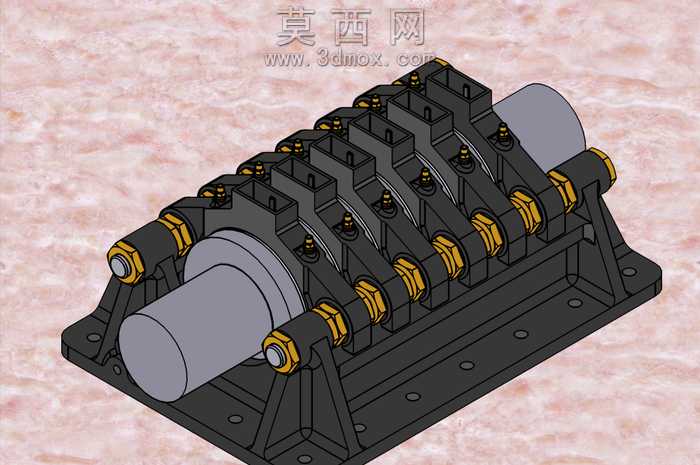

本轴推力块装配结构采用Autodesk Inventor完成全参数化三维建模，建模过程遵循机械设计装配逻辑，先完成底座、主轴、推力块单体、紧固件等独立零件的参数化绘制，每个零件均添加完整的几何约束与尺寸关联，确保后续修改参数时可实现全结构联动更新。渲染阶段采用工业机械常用的材质配置：底座与推力块主体赋予哑光铸铁材质，调整表面粗糙度参数还原铸件的细微磨砂质感，紧固件螺栓、螺母赋予镀锌金属材质，添加轻微的金属反光与边缘倒角高光，主轴部分赋予调质钢材质，表面设置细腻的磨削纹理，整体渲染光线采用45度斜向主光源搭配底部补光，避免结构死角出现过暗阴影，清晰呈现每一处装配细节。结构设计上，整体采用底座一体式支撑结构，底座预留多组安装孔位用于整体设备固定，主轴贯穿所有推力块组件，每片推力块之间设置定位隔套保证间距精度，周向均匀布置的螺栓组件将多组推力块压紧为整体，既可以承受主轴工作时产生的轴向推力，也可通过增减推力块数量适配不同的轴向载荷需求，螺栓端部采用防松螺母设计，避免设备运行振动导致紧固件松脱。设计思路围绕轴向承载的可靠性与装配便捷性展开，所有零件均采用标准化通用规格，紧固件选用国标常用系列，降低后续加工与备件采购成本，装配过程中添加了完整的干涉检查，验证所有零件装配无碰撞、无间隙超差问题，同时对关键受力面做了应力分布预判，确保推力块与主轴接触端面的压力分布均匀，避免局部应力集中导致的零件过早磨损，整体结构紧凑，承载能力强，可直接应用于各类需要轴向推力承载的传动设备中，也可作为模块化组件集成到大型传动系统内。
