HDH加湿除湿海水淡化实验装置

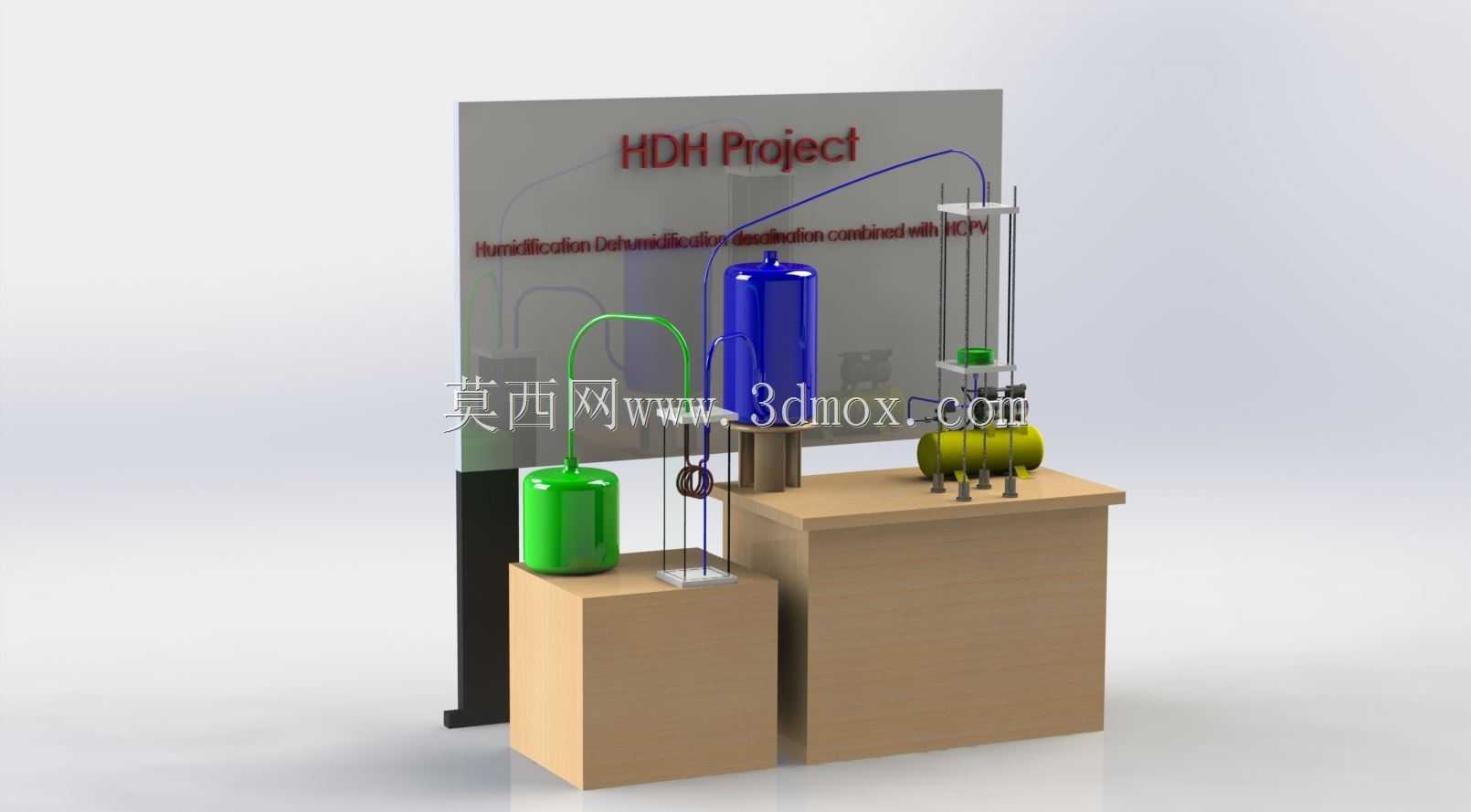

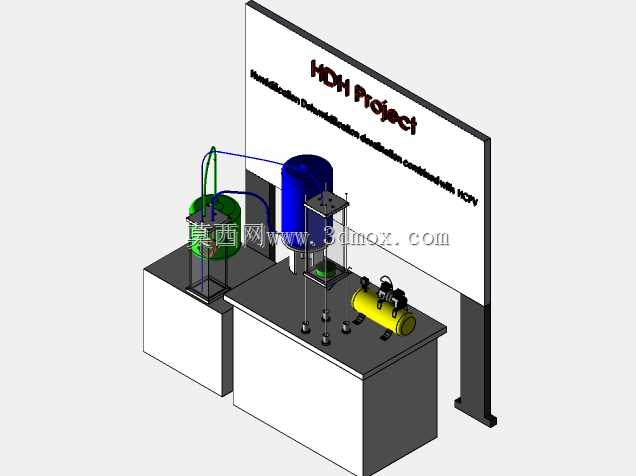

　　这套实验装置围绕加湿除湿耦合海水淡化工艺搭建，整体采用分体台架布局，将储液、加湿、冷凝、集水与动力管路整合在两组木质台座上，适合在实验室、小型海岛驻点、近海淡化试验平台以及教学演示场景中使用。装置以空气载湿循环为核心路径：含盐原水经预处理后进入加湿段，与流动空气充分接触完成增湿；高湿空气随后进入冷凝除湿段，在换热界面析出淡水，浓缩盐水则从循环支路排出，从而实现水盐分离。现场布置时，左侧低位台座主要承放绿色常压储液罐，罐体通过透明软管与中部蓝色立式塔体连接，管路沿台座边缘固定，避免软管悬空弯折；右侧高位台座布置黄色卧式动力罐、阀组、小型计量组件和竖直测试支架，台面预留操作空间，便于观察液位、调节阀门和更换传感器。

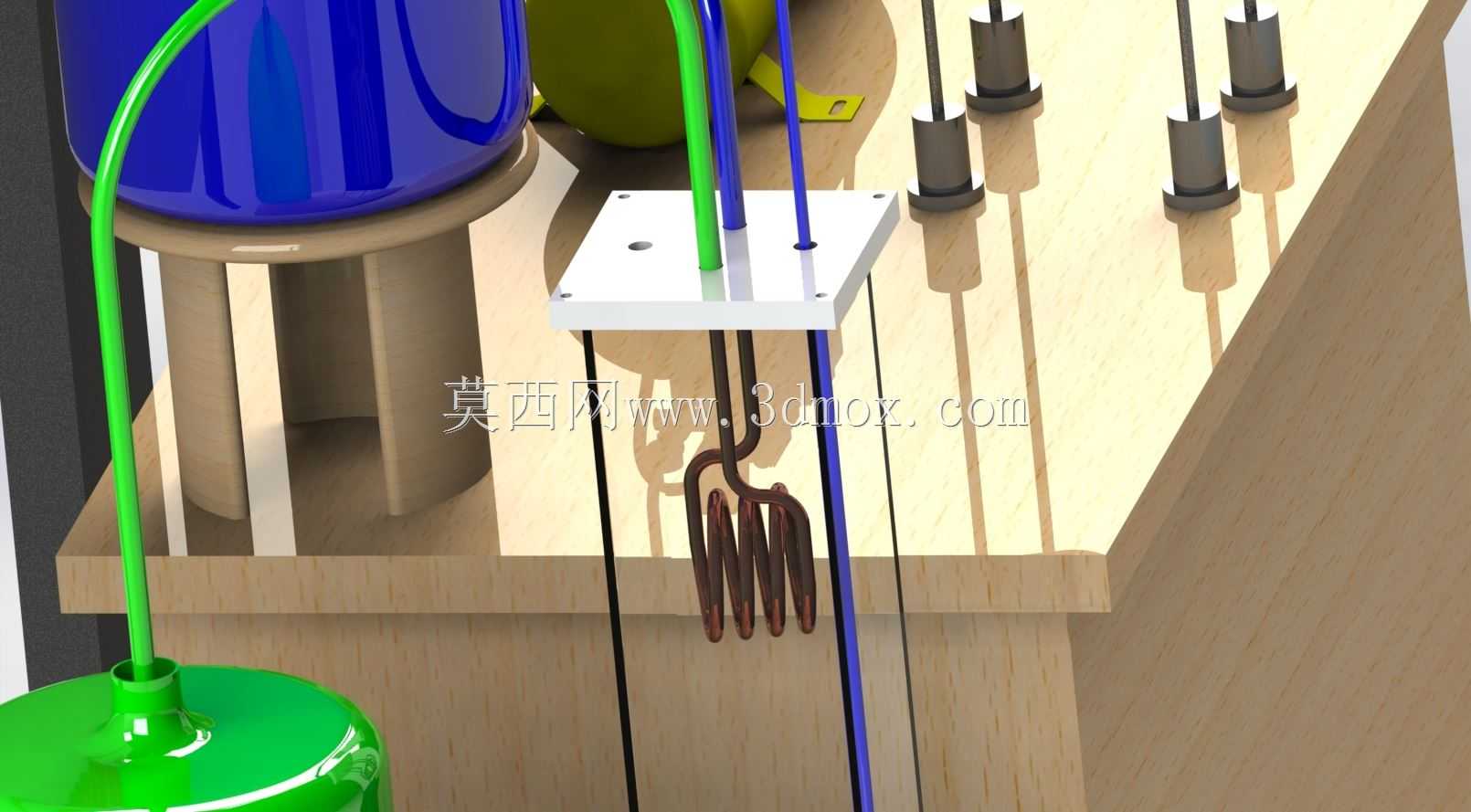

　　两台座之间留有检修通道，背面设置展示背板，背板不参与承压，仅用于流程示意和管线遮挡，因此建模时将其作为薄型钣金件处理，与台架保留安装间隙。结构设计上，储液容器按常压实验工况考虑，蓝色塔体承担加湿与整流功能，下部采用法兰式支撑，方便拆洗内部填料；黄色卧式罐体兼顾气液缓冲与循环动力接口，端部布置压力表接口和排污口。管路选型区分介质属性：淡水侧采用透明软管便于观察流态，盐水接触段选用耐腐蚀管路，阀件集中布置在操作侧，减少操作人员跨越管线的动作。竖直支架上设置多层安装孔位，可固定温度、湿度和流量测点，支架底部与台面螺栓连接，位置可根据实验方案横向调整。安装边界方面，整套装置占地集中在两组台座范围内，台座高度按站立操作设定，

　　主阀门和观察窗位于人体肘部到视线之间，无需登高即可完成调节。设备后方需预留背板与墙面距离，用于布置排气管和电缆；左侧罐体上方保留开盖空间，右侧卧式罐体端部留出抽拉和拆卸长度。管路最高点设置排气位置，最低点安排排污，避免停机后积液结晶。三维建模过程中，罐体按回转体特征建立，壁厚、接口方位和支腿位置单独参数化；软管通过样条路径表达实际弯曲半径，防止出现干涉和过小折弯；台座框架采用木质板材拼接，台面开孔与设备底座一一对应。背板、管夹、阀手轮和小型仪表均按实物比例装配，使整套装置既能用于工艺原理展示，也可直接指导实验台搭建、管路预制和操作维护。
