Arduino超声波小型测距雷达装置

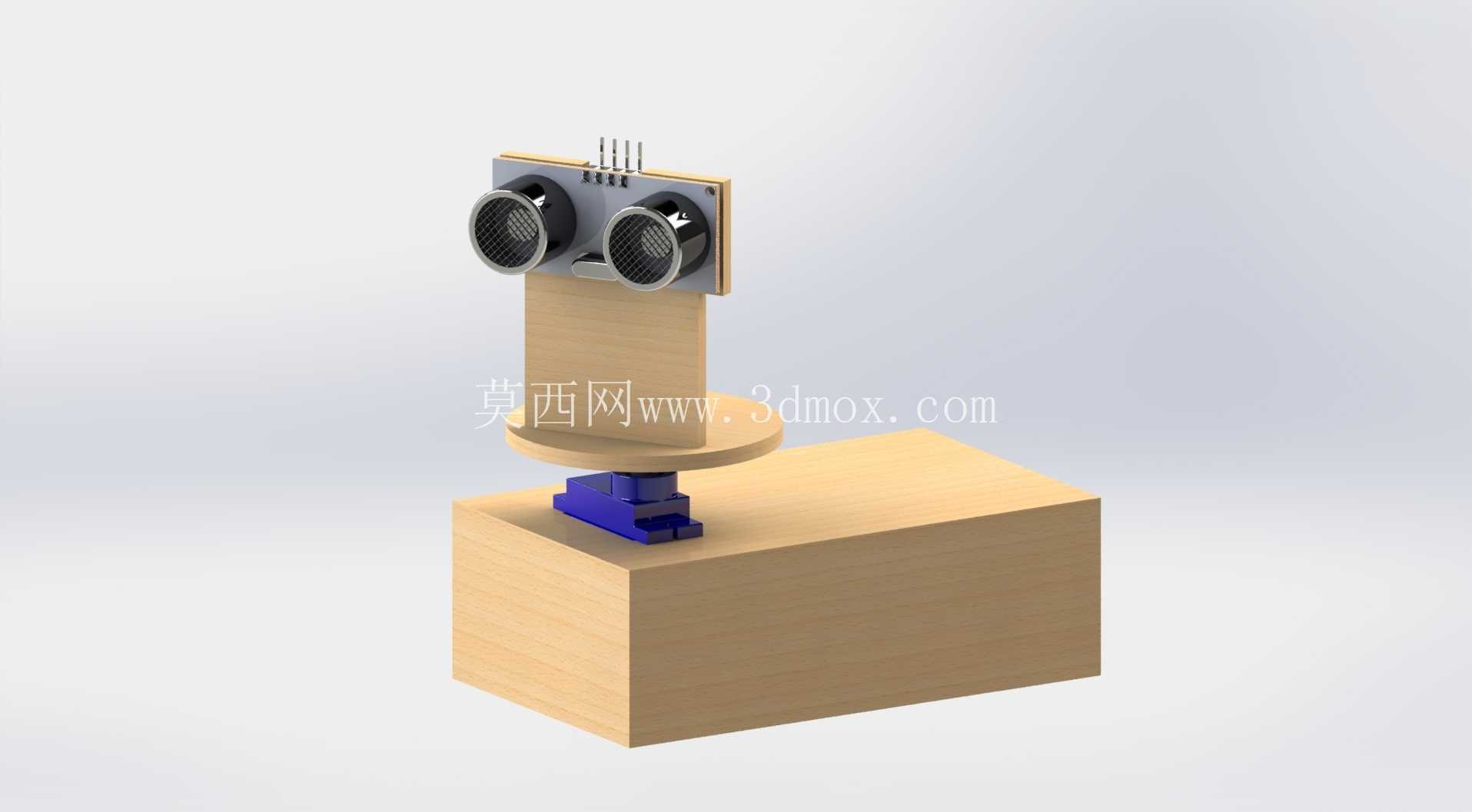

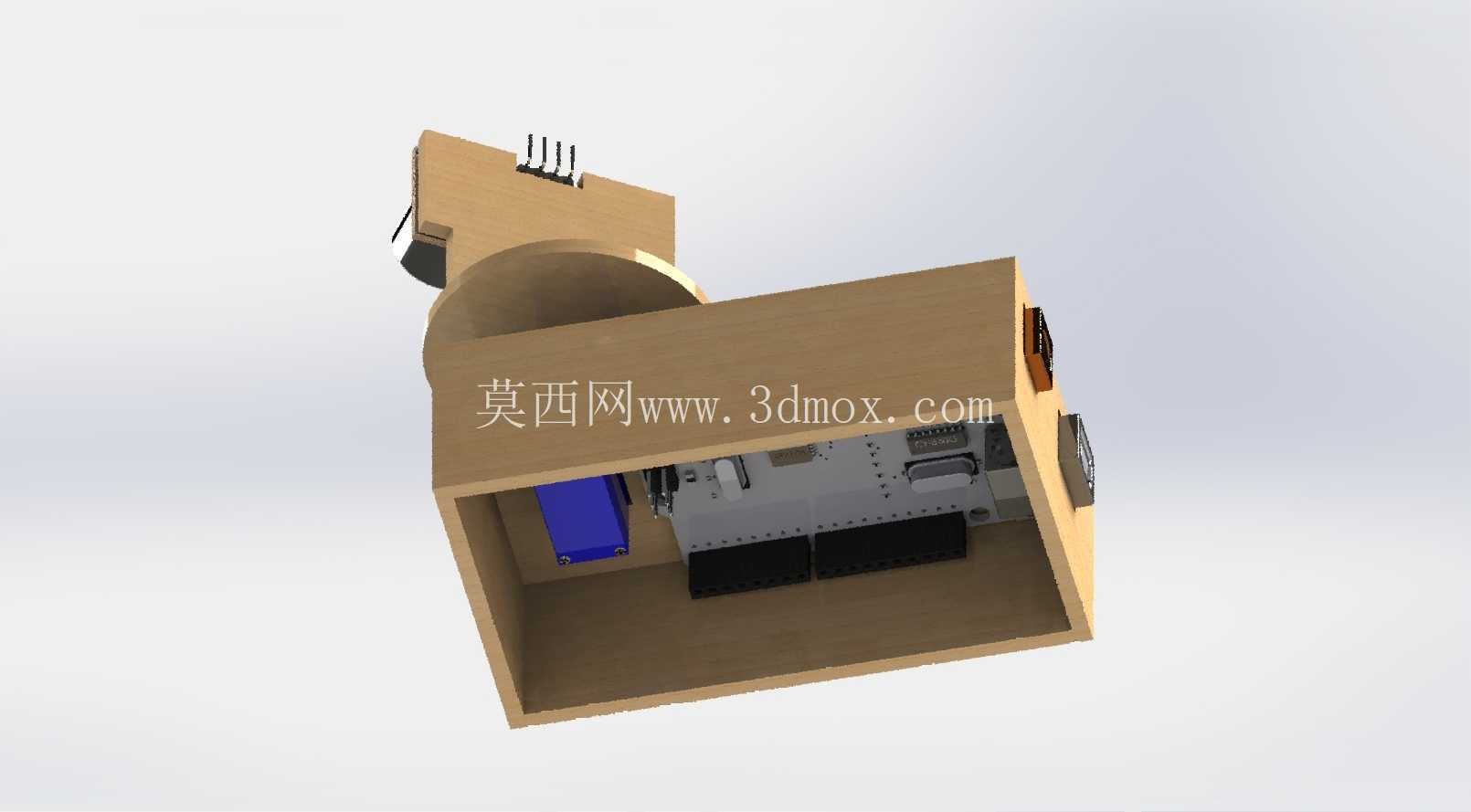

　　这款小型雷达装置以开源硬件平台为控制核心，整合超声波测距模块与伺服转动机构，可实现平面范围内的障碍物距离探测与方位扫描，常被用于嵌入式开发教学、小型移动机器人避障系统搭建、近距离区域入侵检测等场景。从结构设计来看，装置整体采用分层堆叠的布局逻辑，底部为木质基座，承担整个机构的承重与固定作用，基座内部预留了控制板、供电线路的容纳空间，避免外露线路干扰转动部件的运行。基座上方设置圆形转动平台，平台与伺服电机的输出轴直接连接，可在0到180度范围内做往复摆动，转动平台的安装面做了平面度处理，保证超声波模块安装后探测面不会出现倾斜偏移，避免测距误差增大。

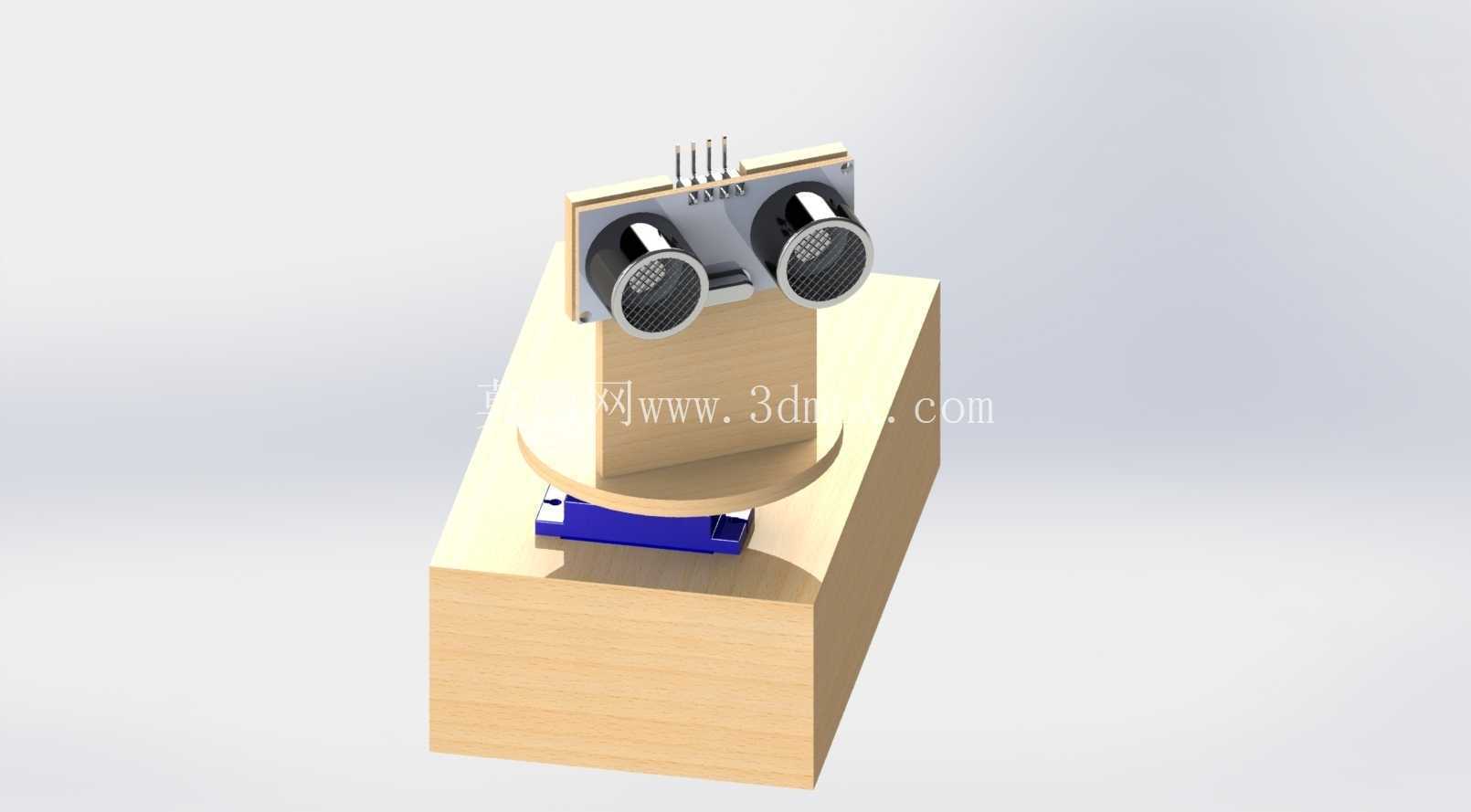

　　超声波探测模块通过立式支架固定在转动平台中心位置，支架高度经过测算，既保证超声波收发探头的高度足够避开转动平台边缘的信号遮挡，又不会让整体重心过高导致转动时出现晃动。在实际应用中，这类小型雷达装置可直接搭载在小型轮式机器人前端，为机器人提供前方扇形区域的障碍物距离数据，控制板可根据反馈的距离与角度信息，规划行进路径避开障碍；也可固定在桌面或工位边缘，作为近距离区域的存在检测装置，当有物体进入设定的探测范围内时，可触发外接的声光提示信号。

　　设计过程中，转动副的间隙控制是重点，伺服电机输出轴与转动平台的连接采用过盈配合加定位销的方式，消除转动回程间隙，保证角度反馈的准确性；超声波模块的安装支架做了加强筋设计，避免长时间往复转动后支架出现歪斜，导致探测基准面偏移。外形尺寸方面，基座采用长方体结构，长宽尺寸控制在100mm×80mm范围内，整体高度不超过120mm，安装时仅需要预留120mm×100mm的平面安装空间，转动过程中最大外伸轮廓不超过基座边界20mm，不会与周边安装结构产生运动干涉。

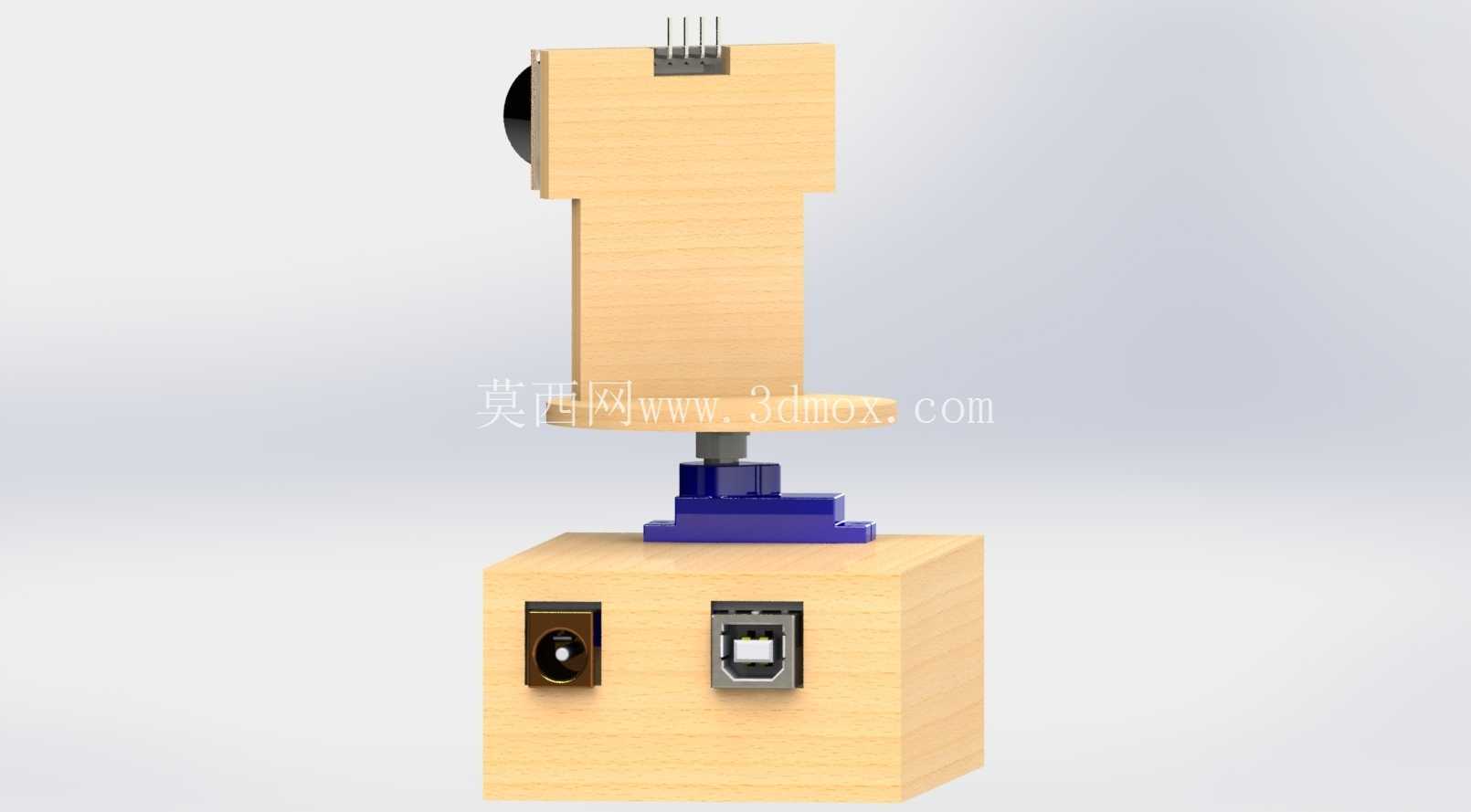

　　供电线路从基座底部的走线槽引出，避免线路缠绕在转动轴上，转动平台的摆动速度可通过控制程序调整，兼顾扫描密度与响应速度，在常规应用场景下，单次完整扫描周期可控制在2秒以内，测距范围覆盖2cm到400cm，足够满足小型智能设备的环境感知需求。结构建模时，所有部件的安装孔位都按照标准件的实际尺寸绘制，伺服电机的安装槽预留了0.2mm的装配间隙，方便后期组装时的位置微调，超声波模块的固定孔位兼容市面上主流的HC-SR04系列模块尺寸，可直接替换不同参数的探测模块，不需要修改整体支架结构。基座的边角做了圆角处理，避免组装调试过程中划伤操作人员，转动平台与基座之间预留了1mm的间隙，防止转动过程中出现摩擦卡顿，同时也能避免细小杂物落入转动副内部加剧磨损。
