Arduino循迹跟随智能小车结构设计

　　这套循迹跟随移动小车主要面向高校机电一体化实训、开源硬件课程演示、小型自动导引平台验证以及创客项目开发场景。它不是单纯的外观摆件，而是把轮式移动机构、控制板安装空间、传感器布置、电池承载和上层功能扩展整合在同一底盘上，可用于验证黑线识别、路径跟随、差速转向、低速运动控制等基础移动机器人逻辑。

　　从实际用途看，小车的核心任务是在平面场地内按照预设轨迹运行，也可扩展为跟随目标移动的演示平台。前端或底部可布置红外、灰度等检测元件，通过路面与引导线之间的反射差异获取偏差信号；控制板根据偏差调整两侧驱动轮转速，使车体保持在轨迹附近。该类结构常用于实验室教学、竞赛原型验证、自动化导引原理展示，也可作为小型搬运平台、巡检演示车的基础底盘继续叠加机械臂、摄像头或载物盒。

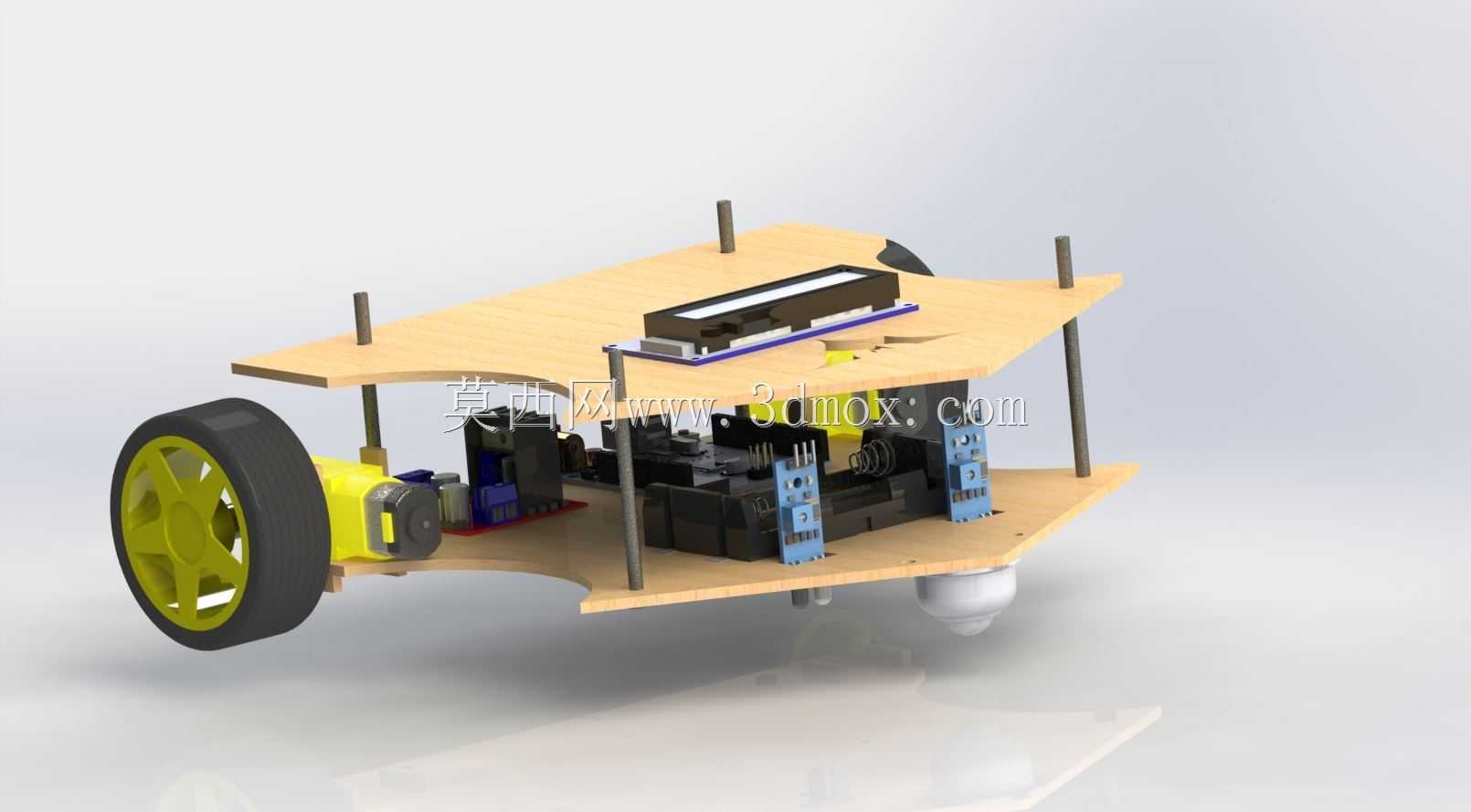

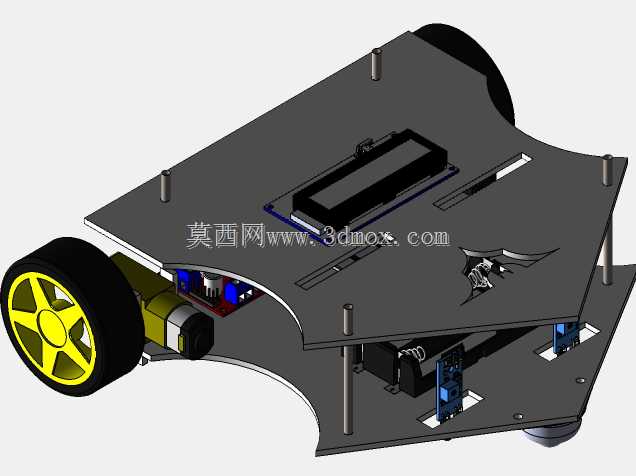

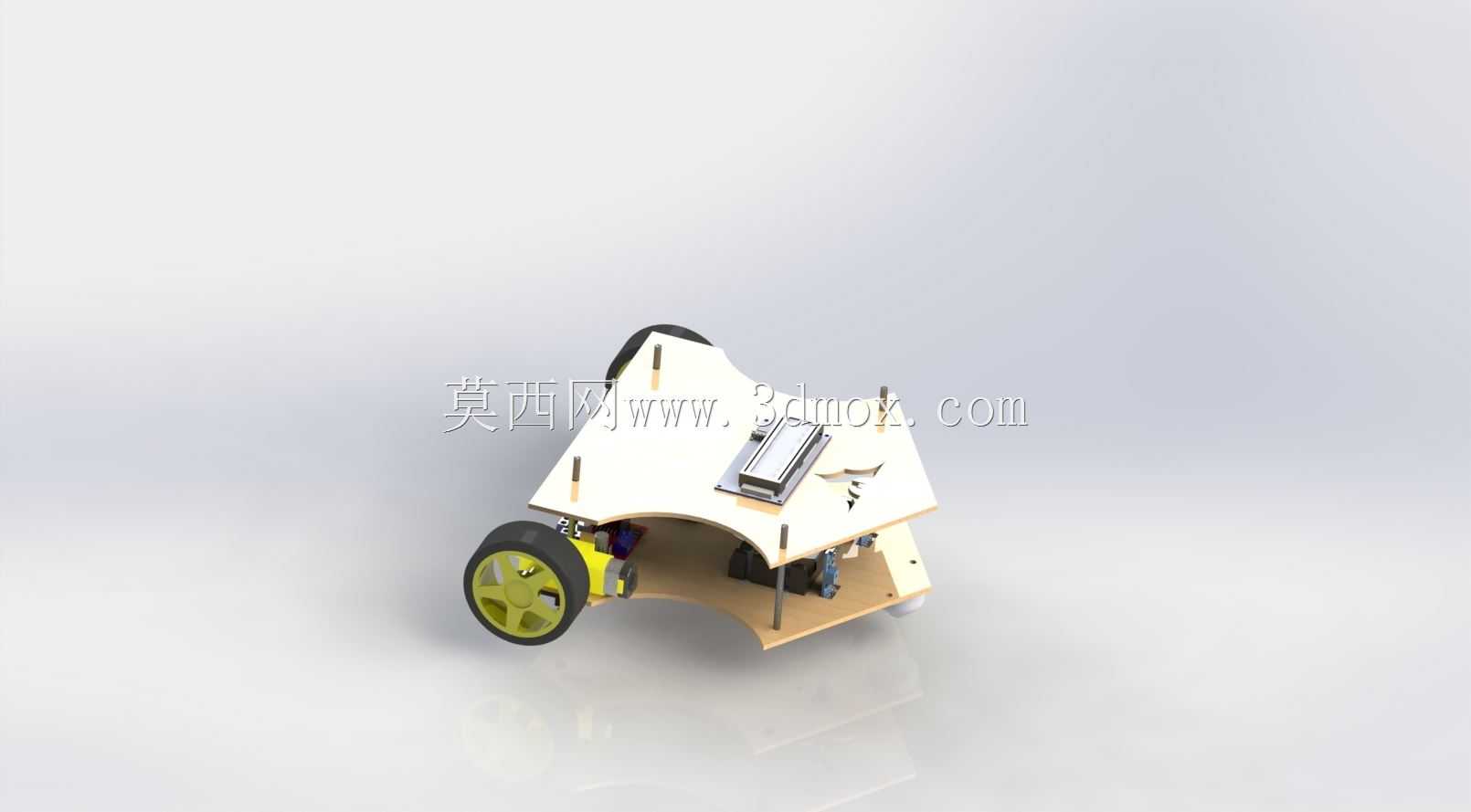

　　结构上采用双层板式承载思路。下层板承担行走与动力部件安装，上层板预留控制板、传感器模块、电池或扩展电路板的固定区域。两层之间由多根直立支撑柱隔开，既增加了线束穿行和元件散热空间，也避免驱动电机、轮轴与上层电子元件直接干涉。板件外形并非规则矩形，而是根据轮组、万向支承和前端检测位置做了局部切边，使轮廓更紧凑，同时给车轮转向、轮胎摆动和传感器俯装留出边界。

　　行走部分采用两侧主动轮加底部辅助支承的三轮布局。单侧大直径驱动轮提供主要牵引力，轮体由轮毂和外包轮胎组成，轮毂上开设减重孔，兼顾成型便利与转动惯量控制。驱动电机通过支架固定在底盘下方或侧板位置，电机输出端与轮轴连接，形成左右独立驱动。依靠两侧轮速差即可完成转向，不需要额外转向机构，结构简单、控制链路短，适合教学和原型验证。车体前部或后部设置球形/小轮辅助支撑，用于承受垂向载荷并保持底盘平衡，该支承件高度需要与主动轮半径、电机安装高度共同匹配，否则会出现底盘俯仰、轮胎接地不实或辅助轮拖滞。

　　设计时首先要确定的是接地三角形。左右主动轮构成主要支承轴线，辅助轮与该轴线形成稳定三角区，电池、控制板等较重部件应尽量落在三角区内部并靠近轮轴，以减小俯仰力矩。若上层元件过度外伸，小车在加减速或转向时容易出现抬头、翘尾或轮压不足。板层间距也不能只按外观确定，需要结合电机高度、接线端子高度、控制板插座高度以及传感器安装姿态校核；支撑柱位置应避开维修时频繁插拔的接口，并保证螺丝刀、螺母等装配工具具有操作空间。

　　外形尺寸方面，这类小车通常以桌面实验和小型赛道为边界，底盘宽度需大于两轮外侧距离并保留轮胎间隙，长度则覆盖驱动轮到辅助支承的完整接地范围。轮径选择直接影响越障能力和底盘离地高度：轮径过小，经过赛道接缝、纸张边缘或轻微地面高差时容易受阻；轮径过大，则会抬高重心并增加电机负载。轮毂与电机轴之间应设置可靠周向固定，平键、顶丝或联轴器形式都要在模型中体现配合关系，不能只做视觉贴合。轮胎外圆与底盘切边之间要保留侧向间隙，防止加工误差、板材变形或轮胎装配偏心导致摩擦。

　　传感器布置是功能实现的关键。循迹检测元件需要靠近地面，安装高度和探头间距应根据引导线宽度调整：探头过高会降低信号对比度，过低则容易在不平地面上刮擦；多个探头横向排列时，间距过大只能获得粗略偏差，间距过小又会提高对安装位置和电路一致性的要求。若用于跟随功能，还需在前部预留测距或视觉模块的安装面，保证探测方向与车体中心线一致，并减少轮胎、板件边缘对信号视野的遮挡。

　　电控安装区域应遵循强弱电分离和便于走线的原则。电机驱动模块工作电流较大，宜靠近电机和电源布置，减少长距离动力线；控制板可放在上层较平整区域，周围保留USB、电源和信号接口的插拔空间。电池固定不能仅依赖扎带视觉表现，模型中应设置绑带孔、限位凸边或卡扣位置，防止小车启停时电池滑移。线束从下层电机到上层控制板时，可利用支撑柱附近的过线孔或板边缺口整理，避免线束卷入轮轴或堆积在传感器探头附近。

　　从建模角度看，板件、支撑柱、轮组、电机、支架和电子模块都应按实际装配关系建立，而不是简单堆叠。尤其要关注电机支架与板件的孔位对应、支撑柱上下端面的同轴度、轮轴与底盘中心线的平行度，以及辅助球轮的安装平面。完成装配后应检查车轮转动包络、底盘最低离地间隙、上层元件高度边界、传感器探测角度和维修拆装路径。这样得到的小车结构既能服务于三维展示，也能直接支撑后续加工、采购标准件和电控调试。
