高浓度光伏双轴追日跟踪支架结构

　　这套高浓度光伏跟踪装置的结构方案，主要面向聚光光伏电站、分布式高倍聚光发电单元以及需要精确太阳方位跟随的光热采集场景。与常规固定倾角光伏支架不同，聚光电池组件对入射光角度极为敏感，光线偏角稍有增大，聚光焦点就会偏离电池接收面，发电效率会出现断崖式下降，因此跟踪机构的角度精度、刚性保持和长期运行可靠性，成为整套装置设计的核心约束。

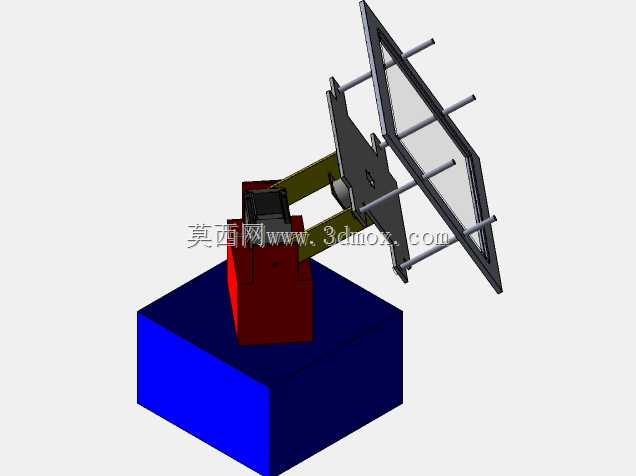

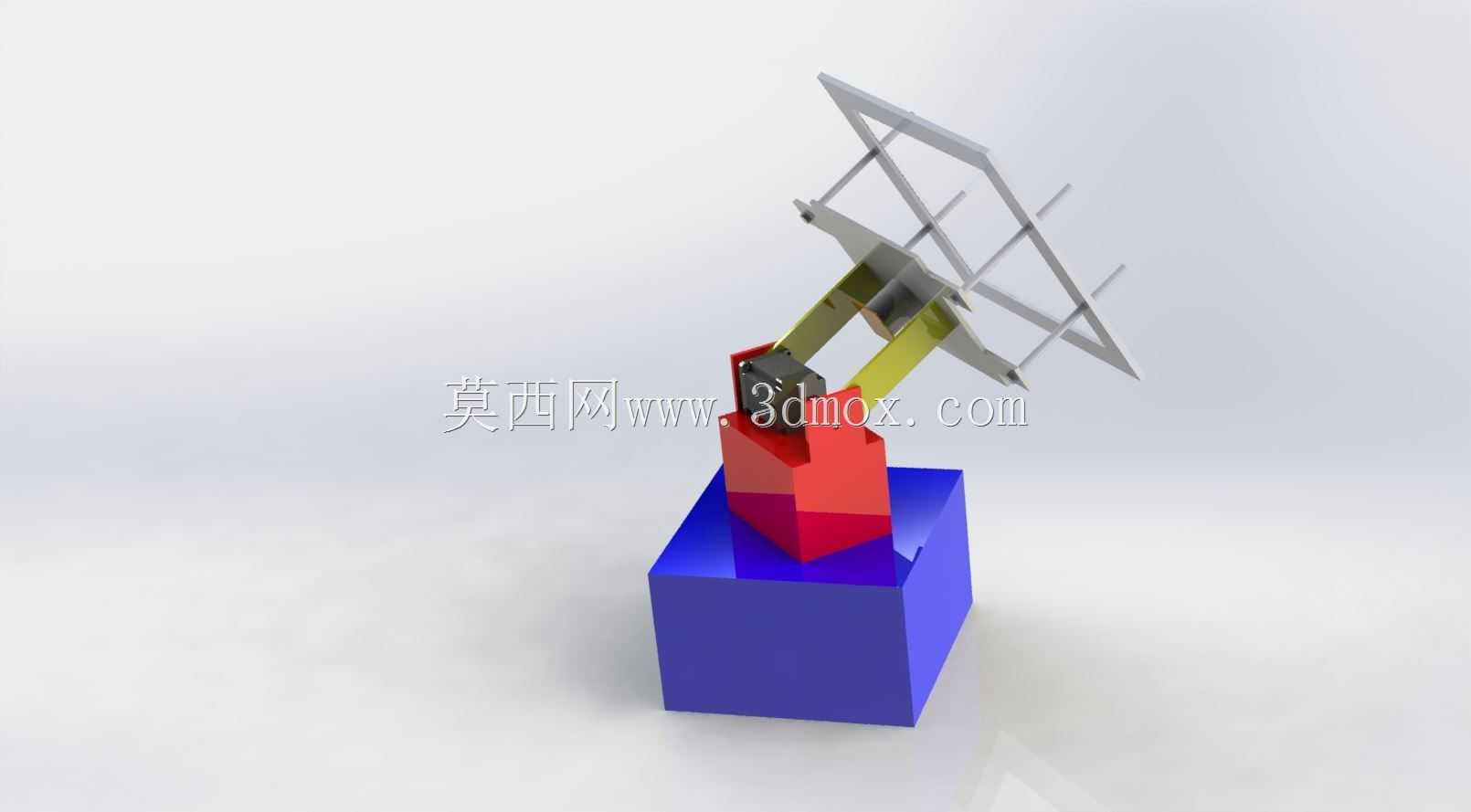

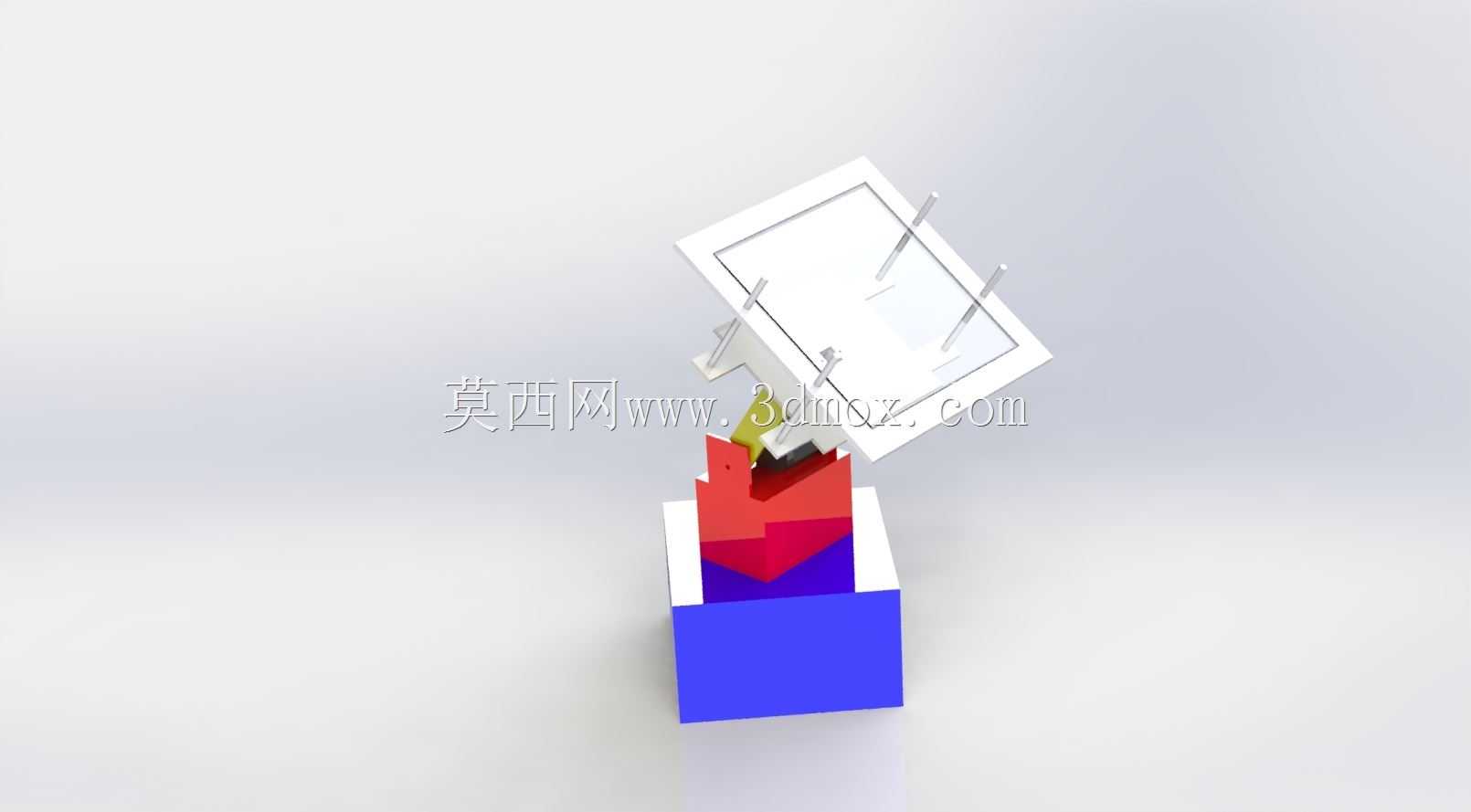

　　从整机布局看，装置底部采用厚重的块状基座，承担整机倾覆力矩与风载传递。基座上方设置红色的方位回转座，内部可容纳回转驱动、减速机构与方位轴系；回转座向上伸出俯仰支臂，支臂末端承载矩形光伏组件框架。组件框架由边框和横向支撑杆组成，用于固定聚光模组或光伏板，框架通过两侧铰接轴与支臂连接，形成俯仰转动副。这种“基座—方位回转—俯仰支臂—组件框架”的串联结构，能够实现方位角与高度角两个自由度的独立调节，从而完成全天太阳轨迹跟踪。

　　设计思路上，底部基座并非单纯的配重块，而是整机的安装基准。现场布置时，基座底面需要与混凝土基础或钢结构平台可靠连接，地脚螺栓的分布圆、基础顶面平面度以及抗倾覆校核都要围绕基座边界展开。基座体积较大，一方面降低整机重心，增强大风工况下的稳定性；另一方面为内部驱动元件、线缆走线和维护空间预留位置。对于聚光光伏而言，组件面积虽不一定很大，但受风面形成的力矩会通过支臂放大到回转座，基座刚性不足会导致轴系晃动，进而影响聚光精度，因此底座在建模时需要重点关注壁厚、加强筋和连接法兰的布置。

　　方位回转座位于基座与支臂之间，是水平方向跟踪的执行部件。工程实现中通常采用回转支承配合蜗杆减速器或伺服减速电机，驱动上部支臂绕竖直轴线旋转。回转支承既要承受轴向力和径向力，也要承受较大的倾覆力矩，选型时不能只按静载荷估算，还要结合阵风载荷、启停惯性载荷和组件偏载进行寿命校核。回转座外壳采用包覆式结构，能够对齿轮、轴承和电机形成防护，减少户外沙尘、雨水对传动件的侵蚀。外壳上的检修口、电机安装面和限位结构，在三维结构设计中都需要明确表达，以便后续加工与装配。

　　俯仰支臂采用近似三角支撑的传力路径，将组件框架的载荷传递到方位回转座。支臂中段的黄色构件可视为主承力梁或连杆，它与红色支座、黑色铰接座共同构成俯仰运动机构。俯仰轴一般布置在组件重心附近，这样可以减小驱动电机所需扭矩，也能降低制动负荷。若组件重心偏离转轴过远，电机在低仰角或大风工况下会长时间承受偏重力矩，不仅增加能耗，还会加剧减速器磨损。实际设计中，需要通过三维软件测量组件框架、面板和支撑梁的综合重心，再反复调整铰接点位置，使重力矩在常用仰角范围内尽量平衡。

　　组件框架部分采用矩形外框加横向杆件的形式，边框承担面板安装和平面度维持作用，横杆则提高框架抗弯能力。聚光组件对框架变形十分敏感，若边框在风载下产生明显扭转变形，各个聚光单元的光轴方向会出现离散偏差，即使跟踪机构角度准确，局部电池仍可能失焦。因此框架截面不能按普通光伏支架的弱边框处理，需要在重量与刚性之间取得平衡：边框可采用铝合金挤压型材或焊接钢结构，连接角码设置在受力较大的四角；横向支撑杆除增强刚度外，也可作为组件压块、线槽或传感器支架的安装基础。

　　运动控制层面，双轴跟踪通常根据天文算法计算太阳方位角和高度角，再由控制器驱动方位轴与俯仰轴到达目标角度；高倍聚光场景下还可配合光敏感知元件进行角度修正。结构设计需要为控制元件预留安装位置，例如光敏传感器通常布置在组件平面附近且避免阴影遮挡，线缆则要通过回转座和俯仰轴处的拖链、防水接头或中心滑套引入，避免长期旋转过程中发生拉扯、磨损。三维建模时，线缆最小弯曲半径、回转过程中的干涉间隙以及极限角度下的拉伸量，都应在装配体中进行运动仿真检查。

　　安装边界方面，整机高度、组件对角线长度和支臂回转半径共同决定了电站阵列间距。方位轴旋转时，组件边角会扫出较大范围；俯仰运动时，组件下缘可能靠近基座或支臂。若多台设备并列布置，除了考虑前后排阴影遮挡，还要校核相邻设备在最大转角、最大仰角以及风载变形后的安全间隙。基础设计则需结合场地土质、混凝土墩尺寸和地脚螺栓强度，将底部载荷分解为垂直压力、水平剪力和倾覆力矩进行校核。

　　从维护角度看，该结构将主要驱动单元集中在下部回转座，组件框架通过铰接方式安装，便于后期更换电机、减速器和限位元件。俯仰轴处应设置润滑点、密封件和机械限位，避免控制系统失效时组件过度翻转；方位回转处也应设置零位标记和极限挡块，方便调试与故障复位。整体来看，该模型清晰呈现了聚光光伏跟踪设备从基础承载、双轴传动到组件支撑的关键结构，可用于户外追日光伏装置的方案论证、结构细化、运动干涉检查以及关键承载件选型参考。
