轻量化镂空四旋翼无人机机臂结构

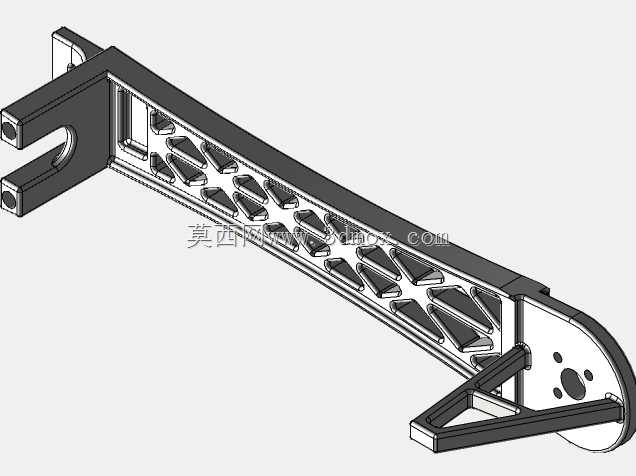

　　这款机臂结构面向小型多旋翼飞行平台的机架改装与定制开发场景，主要承担动力端与中心机身之间的连接传力职责，日常作业中既需要传递旋翼运转产生的升力、扭转力矩与突发阵风带来的交变载荷，也要为机载飞控布线、动力线缆排布预留合理的走线路径，在航拍测绘、校园科创竞赛、小型物流验证机以及农业巡检原型机的搭建环节都能适配。从实际装机逻辑来看，机臂根部对接中心机架的安装位做了分叉式双耳夹持构型，夹持开口预留了锁紧间隙，装配时可以通过贯穿紧固件把臂根牢牢压合在中心板的侧边安装座上，既保证周向防转能力，也能在炸机受损后快速拆解更换，不需要整体替换整个机架，大幅降低原型迭代阶段的物料损耗成本。臂身主体没有采用传统实心板材或者等截面方管的设计思路，

　　而是沿着臂长方向排布了连续的菱形镂空格栅，这种构型不是单纯为了外观辨识度：沿着机臂弯矩传递的主路径保留了上下两条连续的承力主梁，侧向则用交错的斜向筋位把上下主梁连为整体，把非承载区域的多余材料全部去除，在保证抗弯截面模量满足飞行载荷要求的前提下，尽可能削减臂身自身重量。要知道多旋翼飞行器的每克无效自重都会直接压缩有效载荷余量，机臂作为机架上占比不低的结构件，单侧减重几克，四组机臂累加下来就能给电池或者任务载荷腾出可观的重量空间，同时更低的臂端转动惯量也能让飞控的姿态响应更跟手，降低飞行过程中的姿态超调风险。机臂末端对应动力安装的位置做了圆形电机座对接面，端面上预留了呈圆周分布的电机安装孔位，孔位间距适配主流小型无刷电机的安装孔距，

　　端面下方还延伸出三角加强撑结构，把电机座的受力直接传导到臂身的下主梁上，避免电机大拉力输出时安装面出现翘曲变形，连带导致桨面平面度偏移、引入不必要的振动。从安装边界来看，臂根的双耳夹持间距适配常用的中心板厚度，臂身整体呈平直伸展形态，侧向镂空格栅的空隙也可以顺手把动力线、电调信号线沿着臂腔内部梳理固定，避免线缆外露在旋翼下洗气流中被吹动磨损，也减少飞行时的风阻面积。设计过程中可以优先选用碳纤维板材切割或者高强度光敏树脂、尼龙3D打印来制作这个构件：如果采用碳纤维加工，镂空筋位的厚度可以根据整机起飞重量做适配调整，筋位走向顺着载荷传递路径排布，不会出现应力集中在直角拐角的问题；如果采用3D打印制作，

　　镂空结构也大幅减少了打印所需的材料量与打印时长，斜向筋位的自支撑属性也能降低打印过程中支撑拆除的工作量，学生在做定制无人机改装时，可以直接在这个构型基础上调整臂长、修改根部夹持间距来匹配自己的中心机架尺寸，也可以在臂身合适位置预留摄像头、补光灯或者小型避障传感器的安装孔位，拓展整机的任务搭载能力。日常飞行里机臂还会承受降落瞬间的冲击载荷，这套交错筋格的构型在受到侧向磕碰时，格栅结构可以通过微小的形变吸收一部分冲击能量，避免裂纹直接从根部快速延伸，哪怕局部筋位出现轻微损伤，也大多不会立刻让整根机臂完全失效，能给操控者留出安全降落的余量。
