工业传动铰接式杠杆摇杆构件

项目分类:通用机械零部件 发布时间:2023-08-18 ID:707233
  • 工业传动铰接式杠杆摇杆构件
  • 工业传动铰接式杠杆摇杆构件
  • 工业传动铰接式杠杆摇杆构件

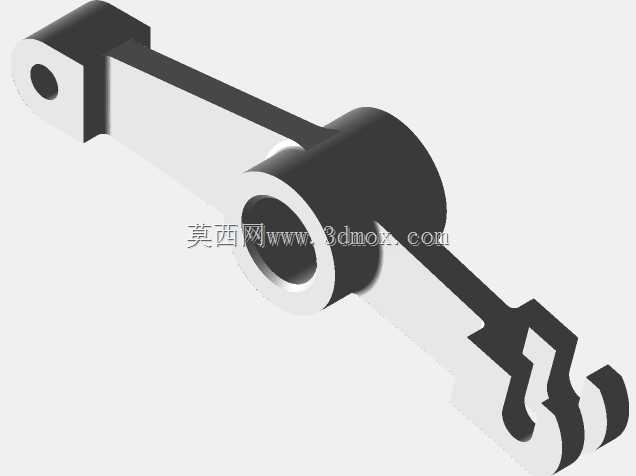

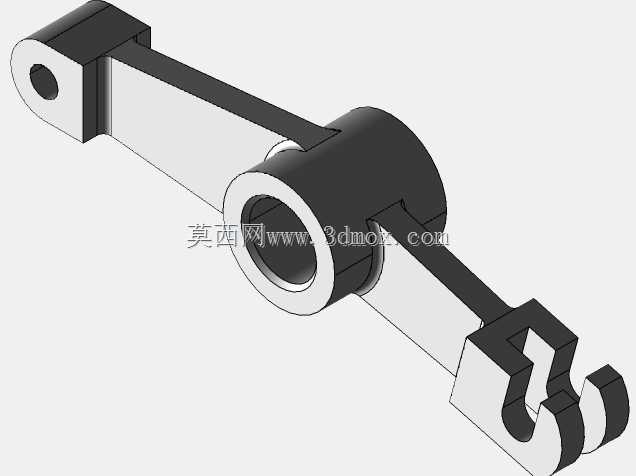

  这款摇杆构件在轻工输送线、小型工装夹具、手动操纵机构以及非标自动化设备的点位切换单元中十分常见,核心作用是把输入端的小幅摆动转化为另一端的行程推送,或是在连杆组里承担力臂放大、运动方向换向的功能。实际产线调试时,这类零件常安装在手动拨叉、定位挡销驱动组、纺织机械张紧摆臂、包装设备的离合触发机构里,中部的套筒作为整根摇杆的回转基准,两端的连接位分别对接动力输入件与执行端连杆,操作人员扳动一端或者由气缸、凸轮推动摆臂时,构件绕中部轴孔旋转,带动末端卡爪、挡块或者拉杆完成工位锁定、物料避让、离合接合动作。

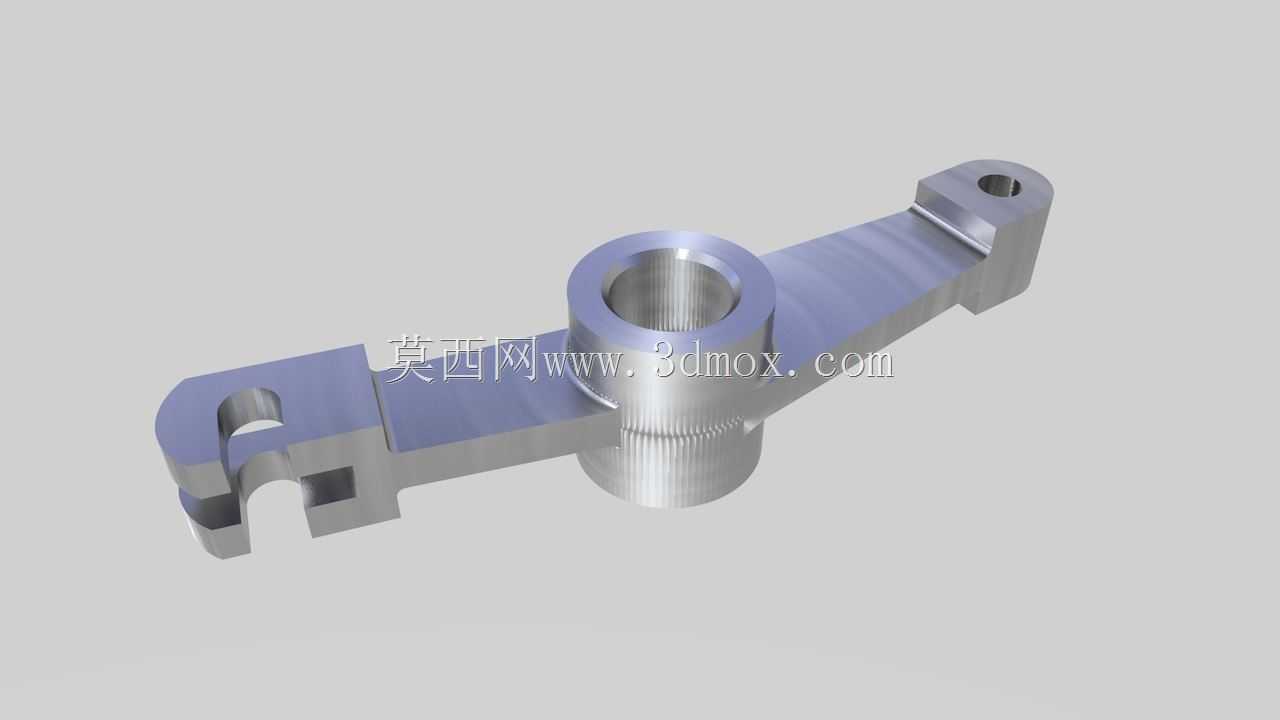

  从结构设计逻辑来看,中部立式套筒是整个零件的受力核心,内孔经过精加工预留轴承或者衬套的安装余量,套筒外壁下段加工出细密的滚花纹理,这处结构并非装饰:当套筒需要和外部锁紧环、定位套压配或者通过顶丝周向固定时,滚花面可以大幅提升摩擦阻力,避免摇杆长期往复摆动后出现周向打滑、回转间隙超差的问题。套筒上下端面预留了轴向定位台阶,装入机架支座后,端面可以和轴用挡圈、止推垫片贴合,限制摆臂的轴向窜动,让旋转动作始终保持在单一平面内,不会出现偏摆卡滞。

  两侧臂体采用不对称的延展布局,并非等长直臂:一侧臂身较短,末端开出U型开口槽,槽口两侧预留了锁付孔位,这个开口结构是为了快速卡入连杆端头的销轴,装配时不需要把整根连杆从轴端穿入,只需将销轴滑入开口槽后锁上压板或者挡片即可完成连接,后期维护更换连杆时也不用拆解周边的机架管线,大幅缩短停机维保时间。另一侧臂身更长,末端设置封闭的同轴通孔,用于铰接输出端的拉杆或者行程顶杆,封闭孔位可以承受更大的往复拉压载荷,避免长期受力后开口处出现张开变形。臂身和中部套筒的衔接位置做了加宽的过渡圆角,把直角交接处的应力集中打散,往复摆动数十万次后也不会在焊缝或者铸造转角处萌生疲劳裂纹。

  建模过程中需要重点把控几处安装边界:中部套筒的内孔同轴度需要和两端铰接孔的中心平行度控制在合理公差范围内,如果三个孔的轴线出现偏斜,连杆运动时会产生附加侧向力,不仅会扳弯销轴,还会让衬套出现偏磨,短时间内就会出现摆动异响、间隙变大的故障。臂身的厚度方向所有连接孔的端面都预留了凸台加工面,保证销轴锁紧时螺母或者垫片可以完全贴合,不会因为臂身侧面是毛坯曲面导致锁付点接触出现松动。整体轮廓的回转包络需要在设计初期就做运动干涉核查:摇杆绕中部套筒从一侧极限位置摆到另一侧极限位置时,长臂末端的扫掠区域要和周边的机架板、气动管线、相邻工位的物料托盘留出至少五毫米以上的安全间隙,避免满行程运动时臂身剐蹭周边部件。

  零件的选材适配多类加工工艺,小批量试制时可以选用铝合金棒料通过五轴铣削加工成型,重量轻、摆动惯性小,适合手动操纵的轻载场景;中载工况下可以选用45号钢铸造成毛坯后,再对三个核心孔位、端面进行二次精加工,保证尺寸精度;重载工位则可以选用合金钢铸造后做调质处理,提升臂身的抗疲劳强度。所有铰接孔位都预留了衬套压装余量,后期运行出现磨损后,只需更换内部铜衬套即可恢复装配精度,不需要整体更换摇杆本体,降低设备全生命周期的维护成本。臂身的平面区域没有多余的凸起结构,既方便做表面发黑或者喷塑防锈处理,也能在安装接近开关、行程挡片时直接在臂身上锁付传感器支架,不需要额外焊接附加支座。
