双头开口扳手手动五金拆装工具

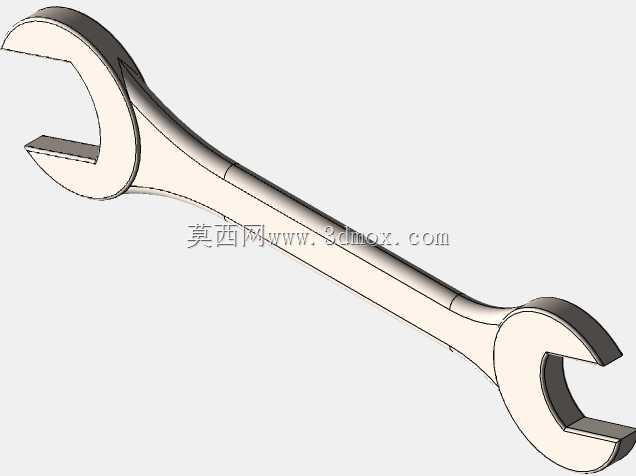

　　双头开口扳手是机械装配、设备检修和日常五金维修中最常见的手动紧固件操作工具之一，主要用于六角头螺栓、螺母等标准件的拧紧与松开。该模型呈现的是两端均为开口式钳口的长柄扳手结构，整体沿杆身形成细长对称轮廓，两端开口方向相对杆身存在偏转角度，便于在平面受限、螺栓排列密集或操作空间狭窄的位置连续施力。

　　从实际使用场景看，这类扳手广泛出现在设备装配线、管道安装、钢结构维护、机床检修、汽车维修以及工装夹具调整等工作中。与活动扳手相比，固定开口扳手的钳口尺寸明确，夹持面与螺母对边贴合更稳定，拧紧时不易因开口间隙过大而打滑；与套筒工具相比，它不需要完整套入紧固件轴向空间，在螺栓端部被遮挡、螺纹伸出较长或周边结构干涉时更易进入作业位置。

　　模型的结构重点集中在两端头部。开口部分采用U形叉口，两个内侧夹持面平行布置，用于贴合六角螺母的一组对边。头部外缘做加厚处理，以承受扭转力矩，避免扳动时头部开口过度张开。杆身从头部向中部逐渐收窄，截面形态兼顾抗弯刚度与手持重量，既保证施力时不易弯曲，也减少整把工具的材料占用。两端开口大小可根据规格不同设置为不同尺寸，从而使一把扳手覆盖两种常见紧固件规格，减少工具更换频率。

　　设计时需要首先确定钳口对边尺寸与开口深度。钳口宽度应与目标螺栓或螺母的对边尺寸匹配，间隙过小会造成套入困难，间隙过大则容易磨圆螺母棱角。开口深度要保证螺母能够被稳定夹持，但又不能因头部过大而降低邻近空间的可达性。头部与杆身之间通常设置过渡圆弧，目的是降低扭矩传递过程中的应力集中，尤其在开口根部和头颈连接处，几何突变容易成为疲劳或塑性变形的起始位置。

　　杆身长度并非随意确定，它与额定拧紧力矩直接相关。较长杆身可以放大力臂，使操作者用较小手部力获得较大扭矩，但过长会影响狭小区域操作，也可能导致紧固件被过扭。实际选型时，扳手规格越大，杆身通常越长，以匹配大尺寸螺栓所需的扭矩范围。杆身宽度和厚度则需要在强度、重量和握持舒适性之间平衡：过细会在强力扳动时产生明显弯曲，过厚过宽则使工具笨重，不利于随身携带和快速操作。

　　两端开口相对杆身偏转一定角度，是开口扳手的典型设计细节。该角度使扳手在平面上反复翻转作业时，能够以较小的回转角度完成连续拧紧，特别适合紧固件靠近墙面、板件或其他零部件的场合。建模时应准确还原头部偏角、开口平行面以及端部倒角，这些特征直接影响工具在装配仿真中的干涉检查和动作演示效果。

　　外形边界方面，整把扳手属于细长类工具，三维布局时主要占用沿杆身方向的线性空间，两端头部构成最大宽度区域。进行维修工位工具包配置、工具箱内衬设计或挂板摆放时，应按两端头部外轮廓和总长预留位置；在虚拟维修场景中，还需检查扳手套入螺母后，杆身旋转扫掠范围内是否存在管路、线缆、机架或相邻螺栓阻挡。开口侧进入方向、杆身摆动角度和手部握持空间，共同决定了该工具在某一设备结构上是否具备可操作性。

　　从制造角度看，这类扳手通常采用锻造成型，头部与杆身为一体结构，后续经机加工保证开口夹持面尺寸和平面度，再通过热处理提高硬度与耐磨性。模型中头部厚重、杆身修长、边缘圆滑过渡的形态，符合受力工具的成型逻辑。夹持面需要保持较高硬度，防止长期扭矩作用下压伤或变形；杆身则应具备足够韧性，避免在偏载或突然加力时断裂。

　　在数字化设计中，该模型可用于手动工具结构展示、维修工艺动画、装配工具可达性验证以及五金产品外观方案评审。通过对开口尺寸、头部厚度、杆身长度和偏转角度的参数化调整，可以派生不同规格的扳手系列，满足M级螺栓、英制紧固件或特定设备维护标准的使用需求。
