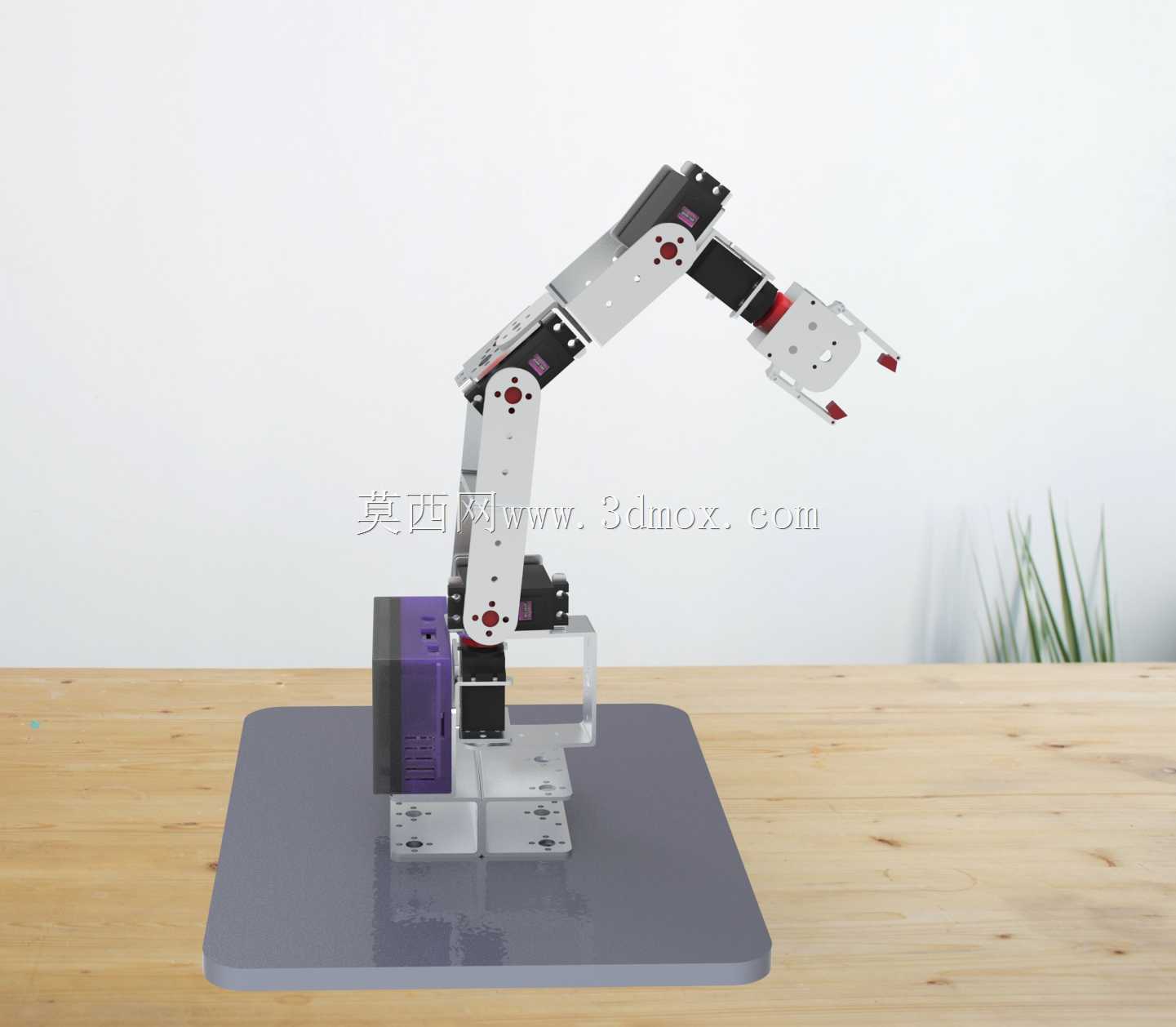

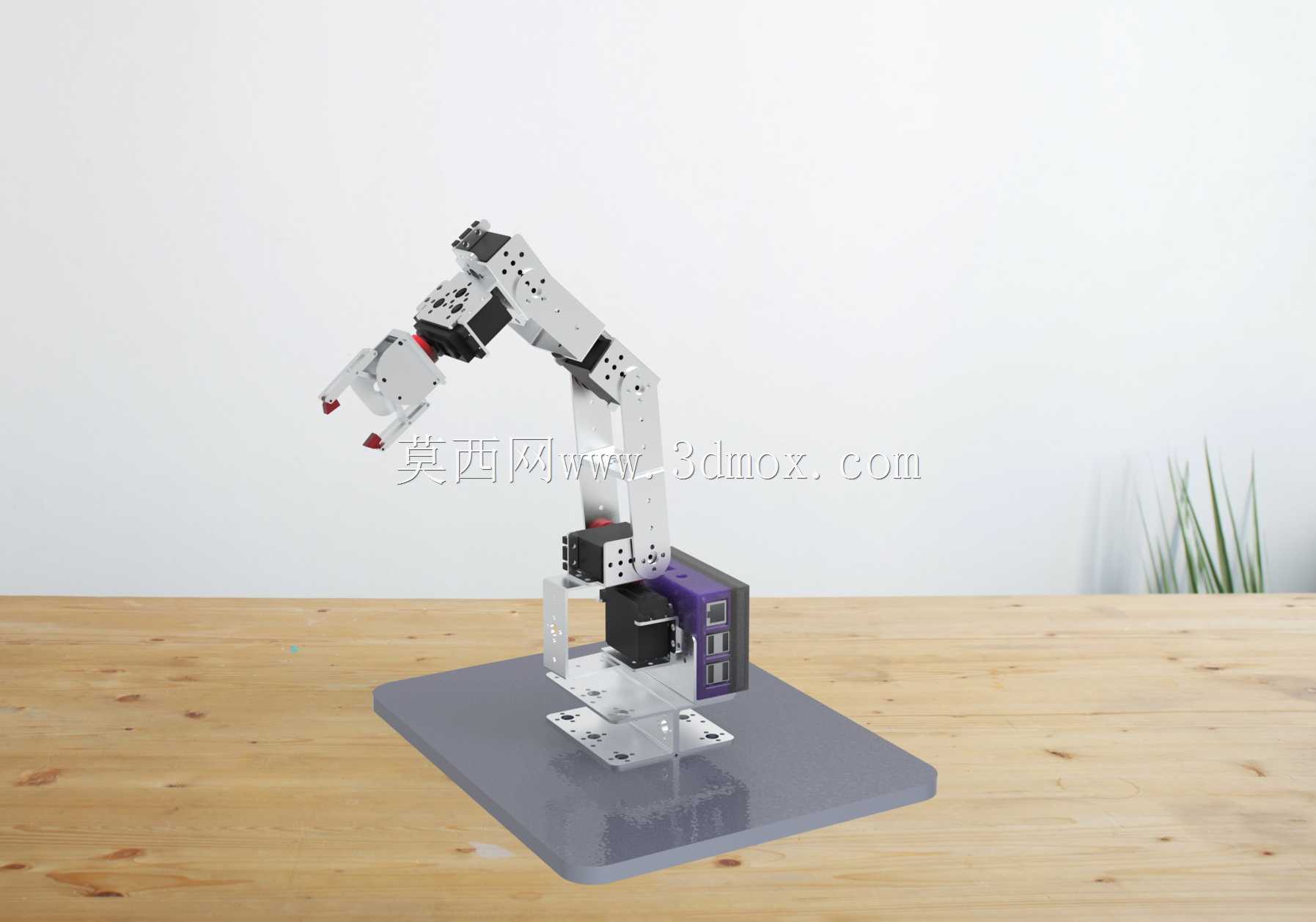

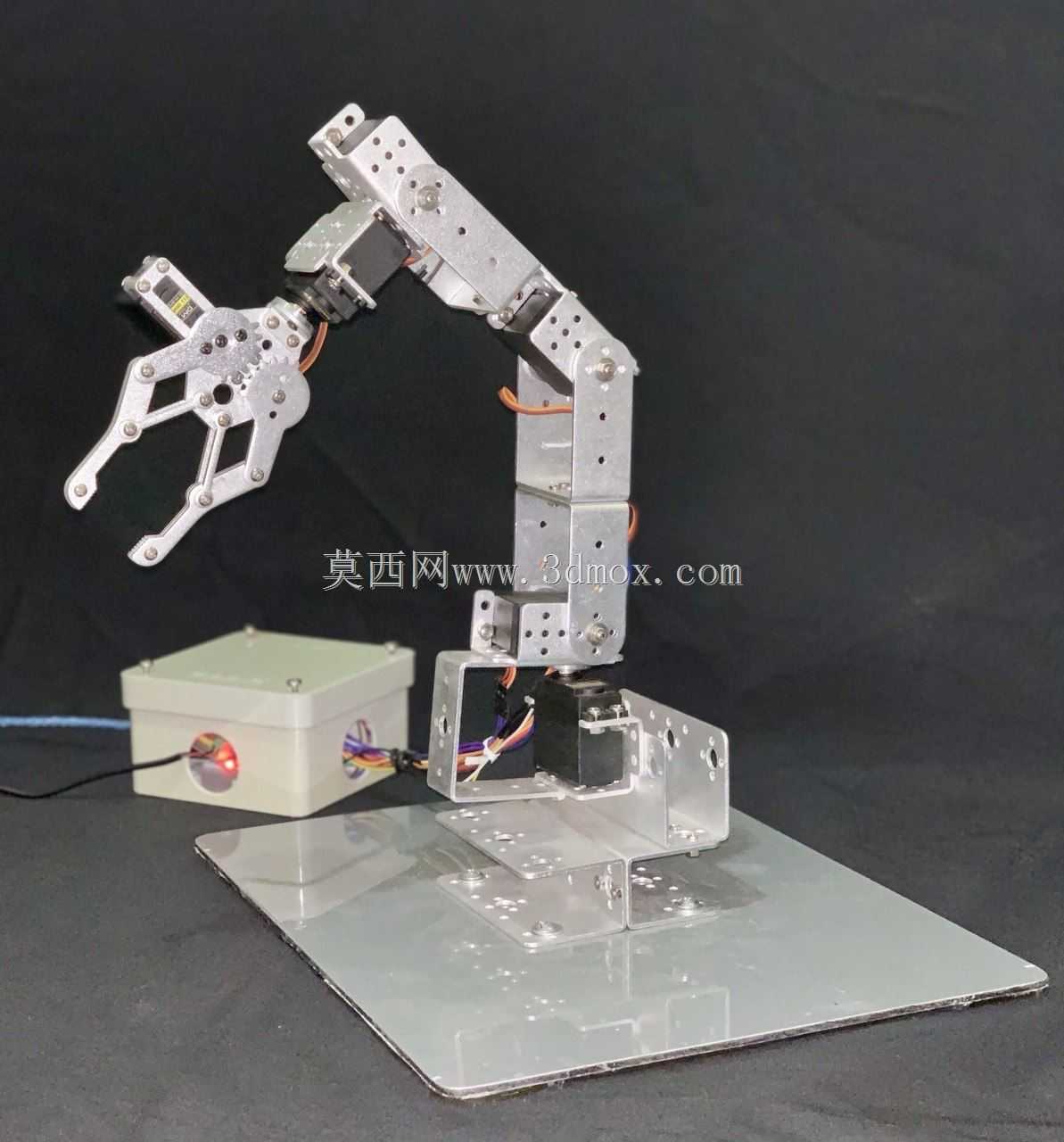

该结构面向教学实验、小型工位自动化和轻型搬运验证场景,采用六自由度串联布局,能够在有限桌面空间内完成多姿态抓取、定位、搬运和示教动作。整机由底座、腰转关节、大臂、小臂、腕部三组正交关节以及末端夹持器组成,关节轴线按典型工业机器人的串联方式布置,末端可在工作半径内到达较多空间位姿,适合用于机械原理演示、控制算法调试、视觉抓取实验以及小型装配工序的前期方案验证。
底座部分采用平板式支撑结构,底部轮廓方正,承担整机倾覆力矩和关节反力。设计时将驱动、控制和接线区域集中在底座附近,使重心尽量下移,减少机械臂伸展时的摆动。底座与桌面之间保留平整安装面,可通过螺栓或压板固定在实验台、工装板或轻型工作台面上;若用于移动演示,也可在底座下方增加配重板,以提高大臂外伸时的稳定性。底座上方的回转关节承担腰部旋转,关节支撑件采用折弯铝片和板件拼接形式,既减轻重量,又便于加工、装配和后期修改。
臂体结构以薄板铝件为主要承载形式,大臂和小臂均通过侧板、连接块、转轴座和紧固件组合成型。与厚重铸造臂相比,这种板件式结构更适合原型开发:板材切割后可快速成型,孔位可根据舵机或伺服电机尺寸调整,关节间距也能在迭代中修改。臂杆侧面布置有规律的减重孔和安装孔,既用于降低运动惯量,也为线束、传感器、限位件和外装附件提供固定位置。关节处设置同轴支撑和限位结构,使旋转中心明确,减少侧板受侧向力后产生的扭曲。

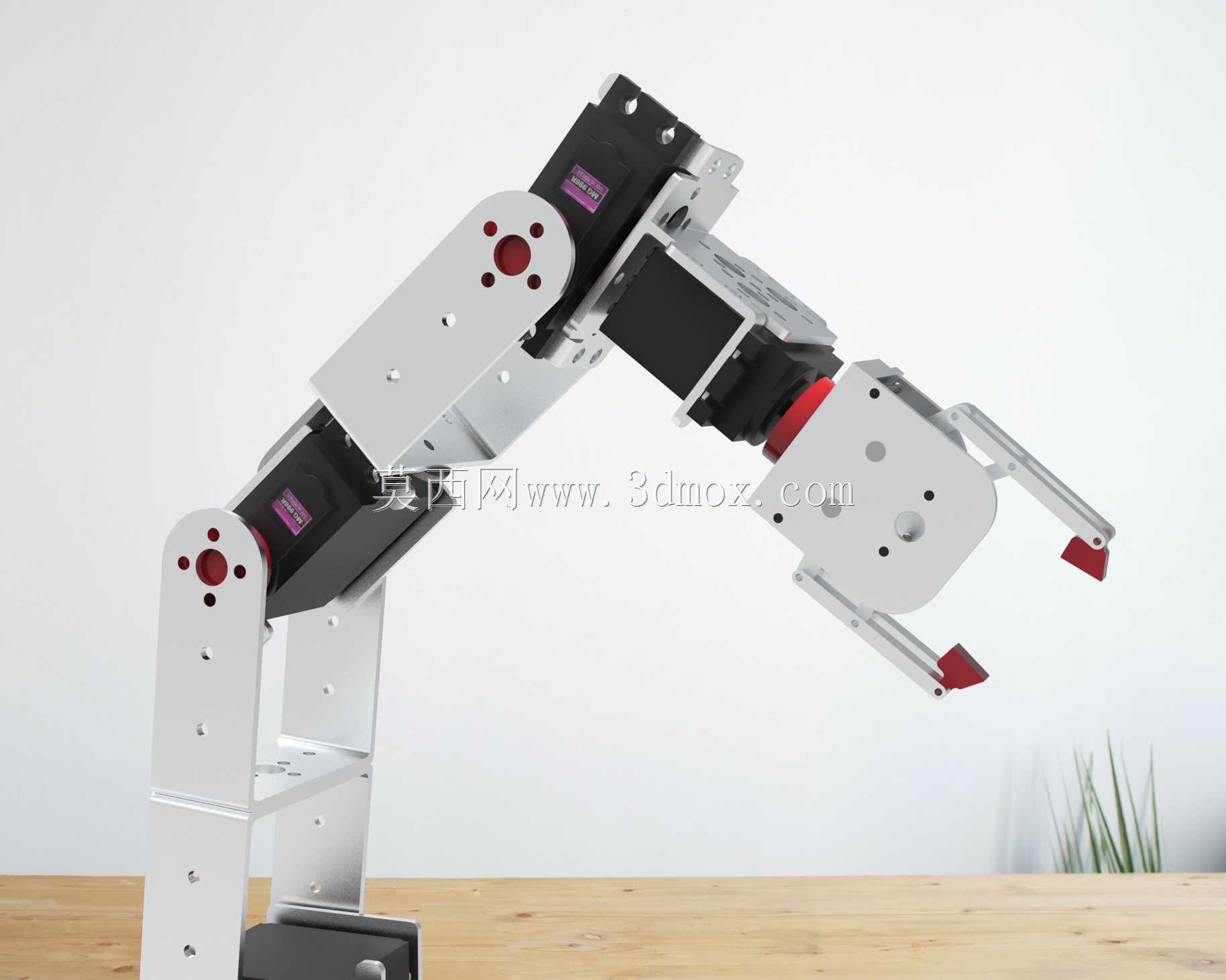

腕部采用三轴集中布置,通过相邻关节的俯仰、旋转组合实现末端姿态调整。末端执行器为两指夹持形式,夹指前端带有柔性接触垫,可抓取规则小块、圆柱件、轻质盒体和实验样件。夹爪开合方向与腕部旋转轴配合,能够在抓取后调整物件摆放角度,适用于分拣、上下料、码放和工具夹持等轻载任务。对于需要更换执行器的场景,腕部法兰区域可扩展真空吸盘、电磁铁、笔具或小型传感器,从而拓展绘图、检测、拾放等功能。
驱动方案围绕小型伺服执行器构建,电机和传动件尽量靠近关节或底座布置,以缩短力传递路径。腰部和肩部承受较大弯矩,支撑件需要重点校核螺栓预紧、轴套间隙和侧板刚度;肘部和腕部负载相对较小,可优先控制重量和体积。整机控制可接入开源控制板或微型计算机,配合关节驱动板、电源模块和传感器线束实现动作规划。结构设计中预留了线槽和走线空间,使外露线缆随关节摆动时有固定弯曲半径,避免在反复旋转中被拉扯或夹入关节缝隙。
从安装边界看,该设备属于桌面型轻型机械臂,底座占地小于常规工业机器人,适合放置在实验桌、自动化实训平台或小型工位中。工作空间主要集中在底座前方和侧前方,臂体完全伸展时应在后方和侧方保留检修与回转余量,避免腕部、夹爪或被抓物件与台面边缘、支架、线缆发生干涉。由于薄板结构对侧向冲击较敏感,现场布置时应保证底座固定可靠,抓取重量控制在轻载范围内,并在控制程序中限制关节极限角度和最大加速度。

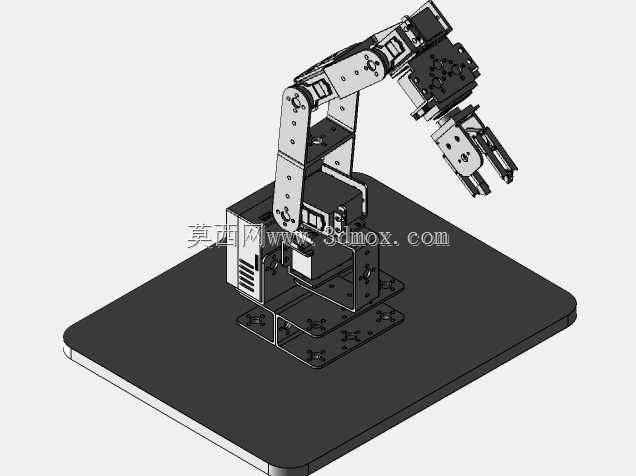

建模过程中需要重点表达各关节的旋转关系、板件厚度、电机安装位、紧固件孔位和夹爪开合行程。装配时应保证相邻关节轴线平行或垂直关系准确,特别是腕部三轴线的交汇位置,会直接影响逆运动学求解和末端姿态精度。侧板孔位、转轴衬套和电机输出轴之间的同轴度需要在三维环境中提前检查,防止实物装配时出现卡滞。整体结构不以高刚性重载为目标,而强调低成本、可加工、可扩展和易调试,适合作为六轴机器人原理样机、教学平台以及轻型自动化单元的机械本体。
