这套水平关节机械手主要面向3C电子装配、小型零部件上下料、检测工位转运以及轻载流水线分拣等场景。设备采用典型SCARA布局,底座承担整机支撑与回转定位,两根串联水平臂在平面内完成快速屈伸,末端执行器负责Z向升降和夹爪开合。与多关节六轴机器人相比,这类结构在垂直方向刚度更集中,平面运动轨迹稳定,重复定位能力适合插件、锁螺丝、点胶、摆盘、搬运小件等节拍较高的工序。

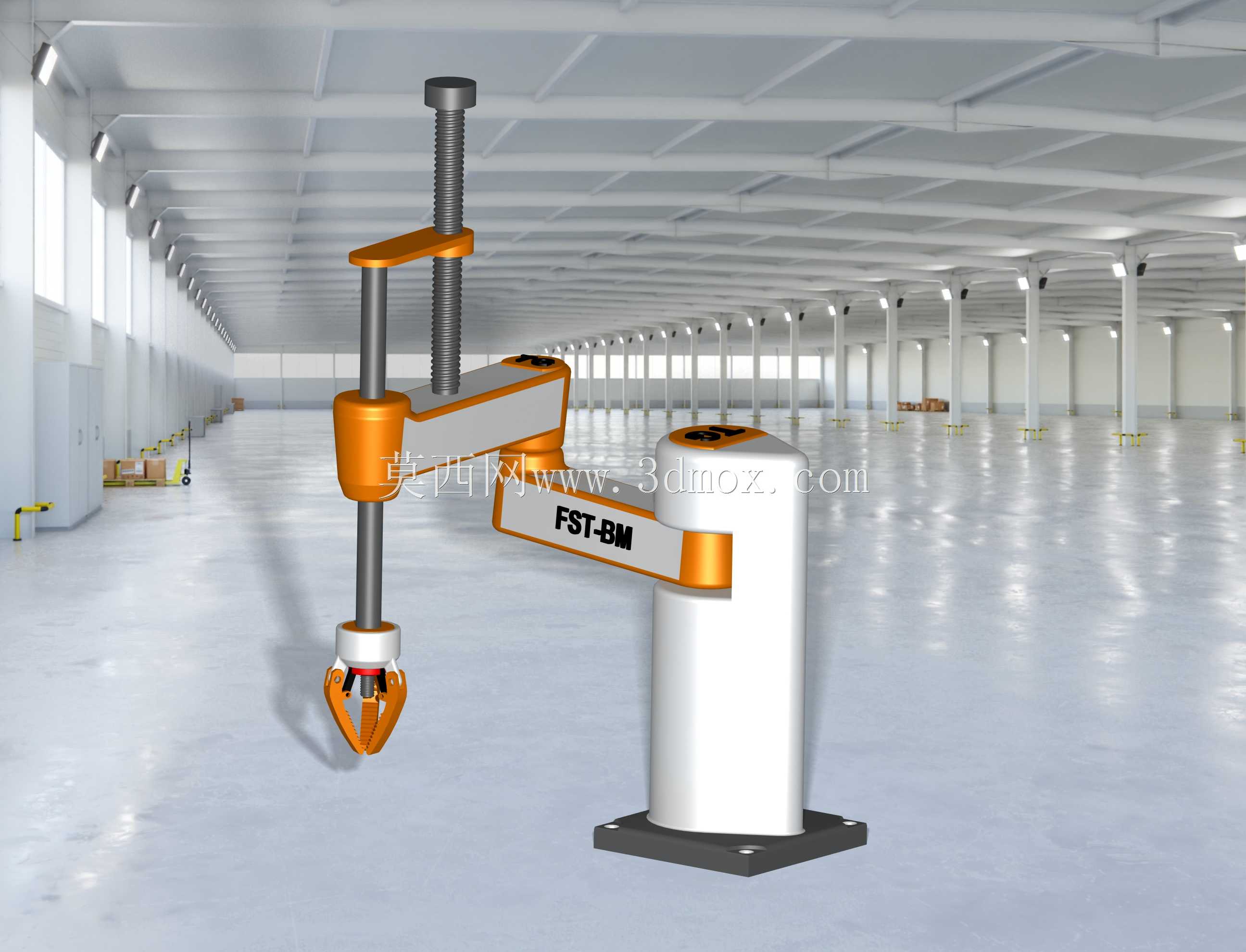

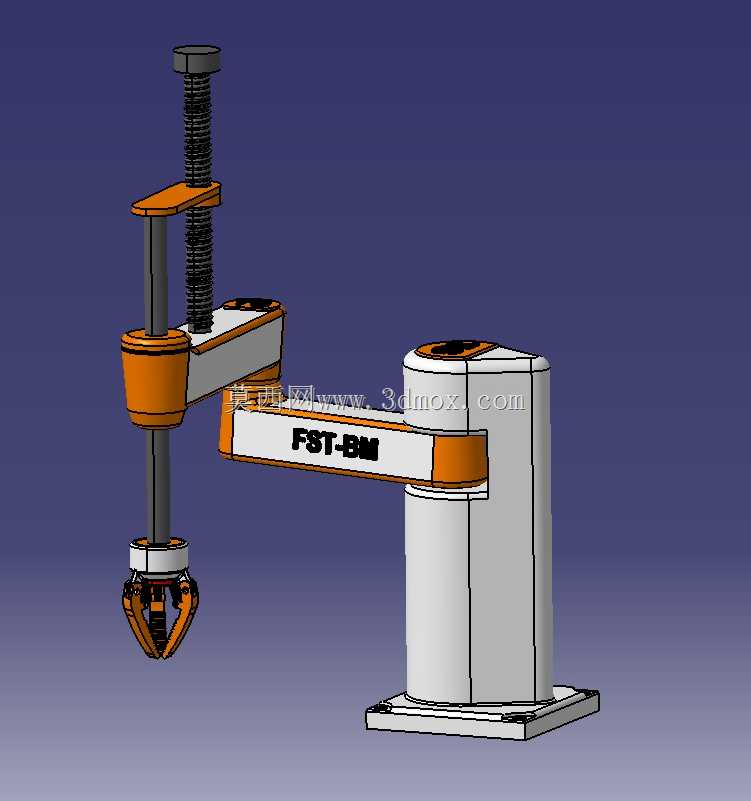

从实际用途看,该设备可布置在工作台边缘或流水线旁,替代人工完成重复性取放动作。底座为立柱式安装形式,底部法兰提供螺栓固定边界,安装时需要保证支撑台面平面度,并预留臂展扫掠范围,避免周边料仓、治具和安全护栏进入运动包络。立柱上方连接第一关节,大臂与小臂依次串联,末端轴位于小臂前端;夹爪区域采用轻量化设计,能够在高速启停时降低惯量冲击。整机外观点明白、橙、黑配色,护罩轮廓简洁,既便于识别运动部件,也方便后期维护时拆装。

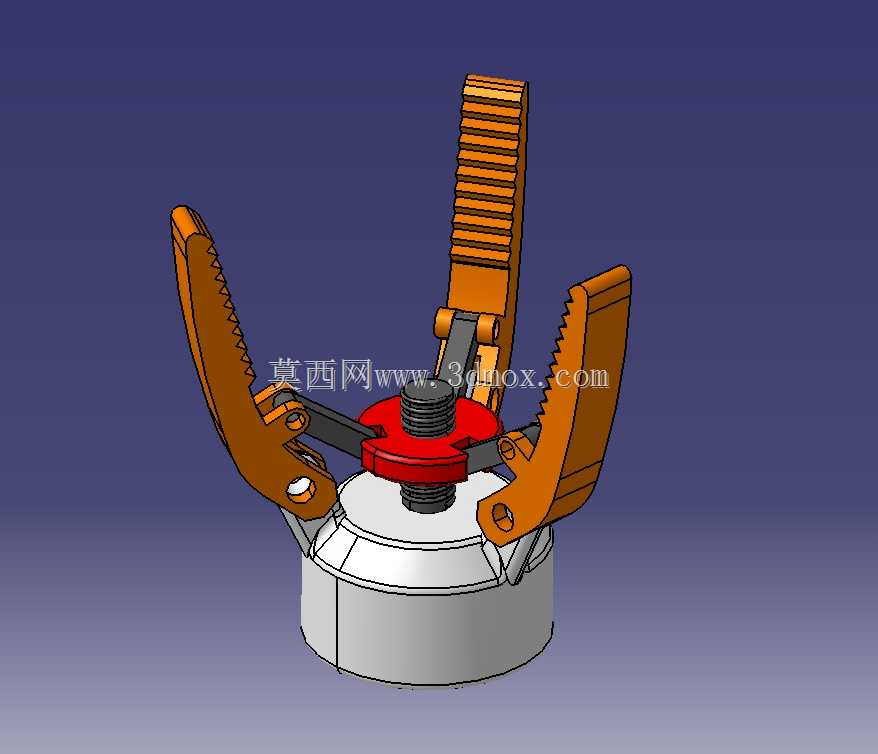

结构设计上,水平关节部分重点处理臂长比例、关节承载和线缆走向。大臂承担小臂、末端轴及夹具的组合载荷,截面需要在减重与抗弯之间取得平衡;小臂靠近末端,应优先控制质量,以缩短加减速过程中的振动衰减时间。关节铰接处采用同轴回转布局,内部可容纳驱动、减速与检测元件,外部护罩将运动件与车间环境隔离。末端升降轴采用竖直导向结构,配合螺杆式执行件实现上下动作,适合在固定高度平面取料后再压入或放置到定位治具中。前端夹爪为两指形式,爪指轮廓可根据工件形状更换,能够夹持规则块料、圆柱件或小型盒件。

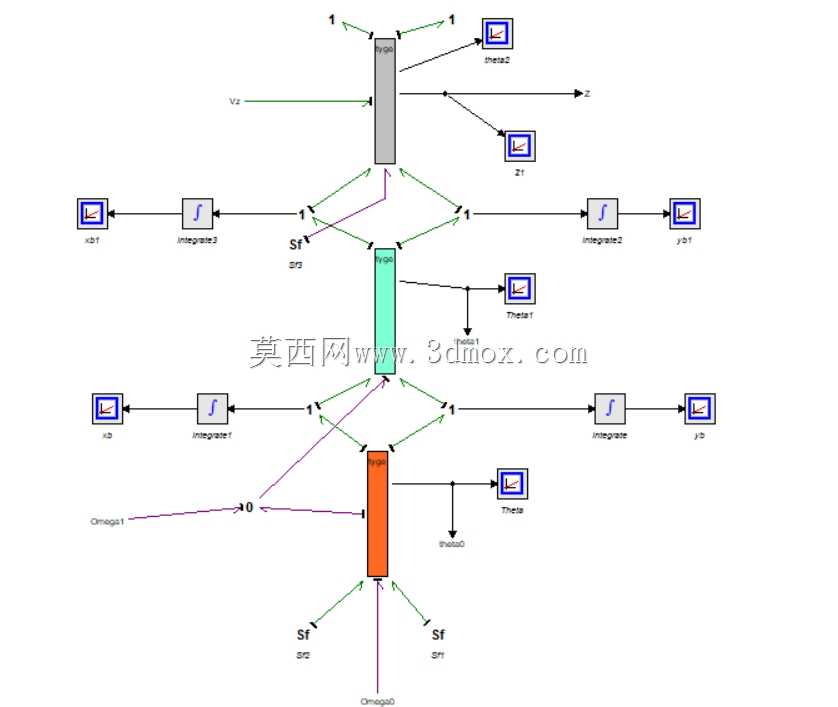

建模时需要特别关注运动约束与装配边界。底座安装孔、立柱外径、关节中心距、臂体厚度和末端行程共同决定设备能否进入目标工位。平面四杆式串联臂虽然只有两个主要水平回转自由度,但其工作空间不是简单圆形区域,大小臂长度比例会影响近底座处的可达性和远端伸展能力。若臂展过长,末端线速度提高但刚性下降;若臂展过短,则无法覆盖多工位料盘。末端Z轴行程需要结合传送带高度、治具高度和夹具夹持中心确定,夹爪最低点与工作台面之间应保留足够安全间隙。

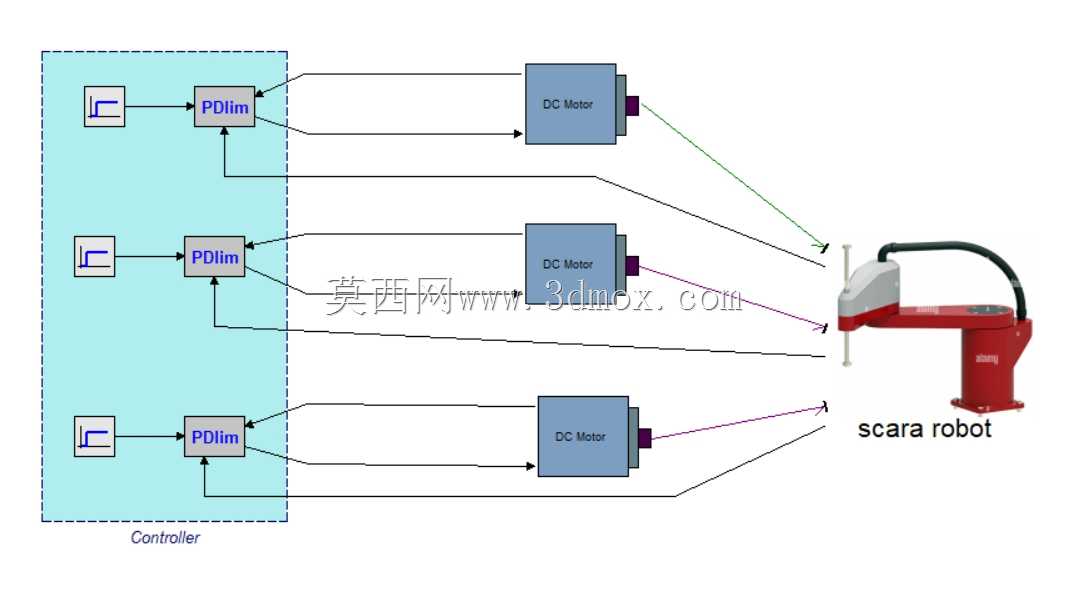

在生产线集成中,这类机械手通常与振动盘、输送带、定位夹具、视觉检测单元配合使用。臂体在取料位和放料位之间走点位轨迹,抬升高度只需越过工件和治具边界即可,不必采用冗余高弧线,从而压缩空行程时间。关节加速段应避开臂体完全伸直的姿态,因为接近奇异位置时,关节速度需求会明显增大,轨迹跟踪也更容易波动。对于精密装配任务,末端下压动作宜与平面定位动作分段控制:水平臂先到达孔位上方,Z轴再低速进给,夹爪释放后迅速抬升,减少侧向拖拽。
维护层面,底座固定面、关节铰接区、升降导向件和夹爪连接面是检查重点。护罩外形在三维中应保留拆装空间,不能只追求外观包覆而忽略内部元件检修。线缆从立柱向臂体敷设时,需要随关节回转形成合理弯曲半径,防止长期弯折后疲劳。夹爪、末端法兰和快换接口的尺寸应模块化,以便在不同产品换型时快速切换。整体来看,该模型清楚呈现了SCARA设备从固定底座、水平关节臂、竖直升降轴到抓取夹具的完整结构,可用于自动化方案布局、工位节拍评估、机器人结构学习以及非标设备选型参考。
