LabVIEW接口直流电机PID调速教学实训台

项目分类:电动机 发布时间:2023-08-18 ID:707253
  • LabVIEW接口直流电机PID调速教学实训台
  • LabVIEW接口直流电机PID调速教学实训台
  • LabVIEW接口直流电机PID调速教学实训台
  • LabVIEW接口直流电机PID调速教学实训台
  • LabVIEW接口直流电机PID调速教学实训台
  • LabVIEW接口直流电机PID调速教学实训台
  • LabVIEW接口直流电机PID调速教学实训台
  • LabVIEW接口直流电机PID调速教学实训台

  这套实训装置面向高校自动化、机电一体化及运动控制课程的实验环节搭建,核心是把直流电机的速度闭环控制从抽象的传递函数变成可观察、可调节、可反复验证的实物对象。学生在界面上拖动比例、积分、微分三个增益参数,电机的转速响应、超调量、稳态误差会立刻在曲线上反映出来,这种参数与现象之间的直接对应,是单纯看公式推导难以建立的工程直觉。

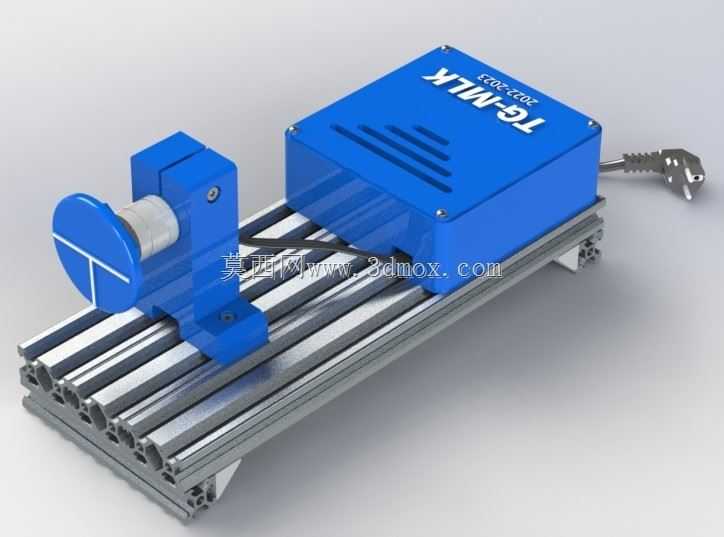

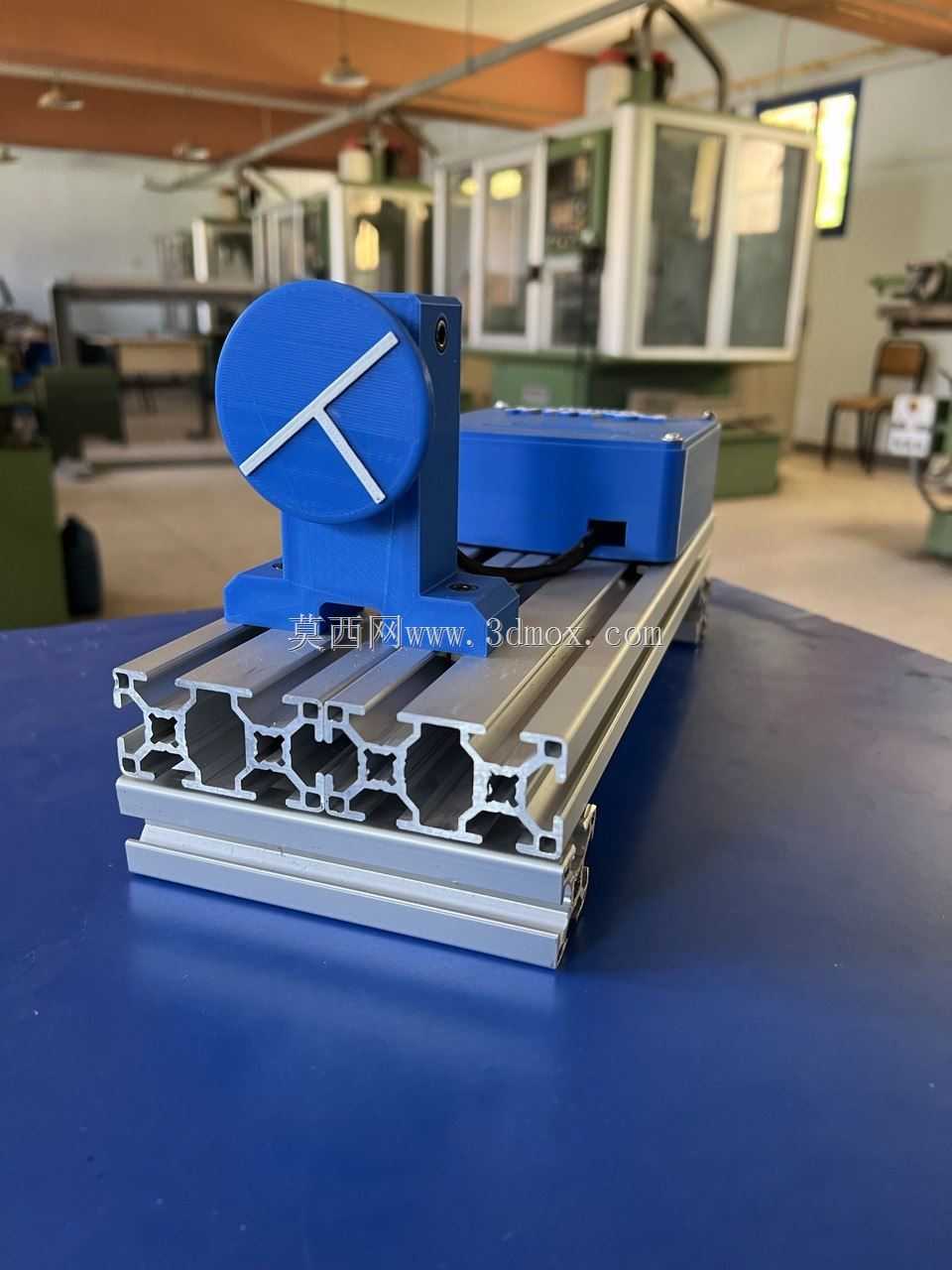

  装置的机械部分以铝型材框架作为承载基体,型材槽道贯穿整个台面长度,电机模块、联轴器、负载端以及传感单元都通过滑块和T型螺栓固定在槽内。这种布置方式的好处在于安装边界灵活:教学中需要更换不同功率的电机、加装飞轮模拟转动惯量、或者在输出端串入磁粉制动器施加扰动负载时,都不需要重新打孔,松开紧固件沿槽道调整位置即可。型材框架本身的截面尺寸和槽宽在模型中按标准规格还原,选型时可以直接据此核对配套滑块、端盖和地脚连接件的配合关系。

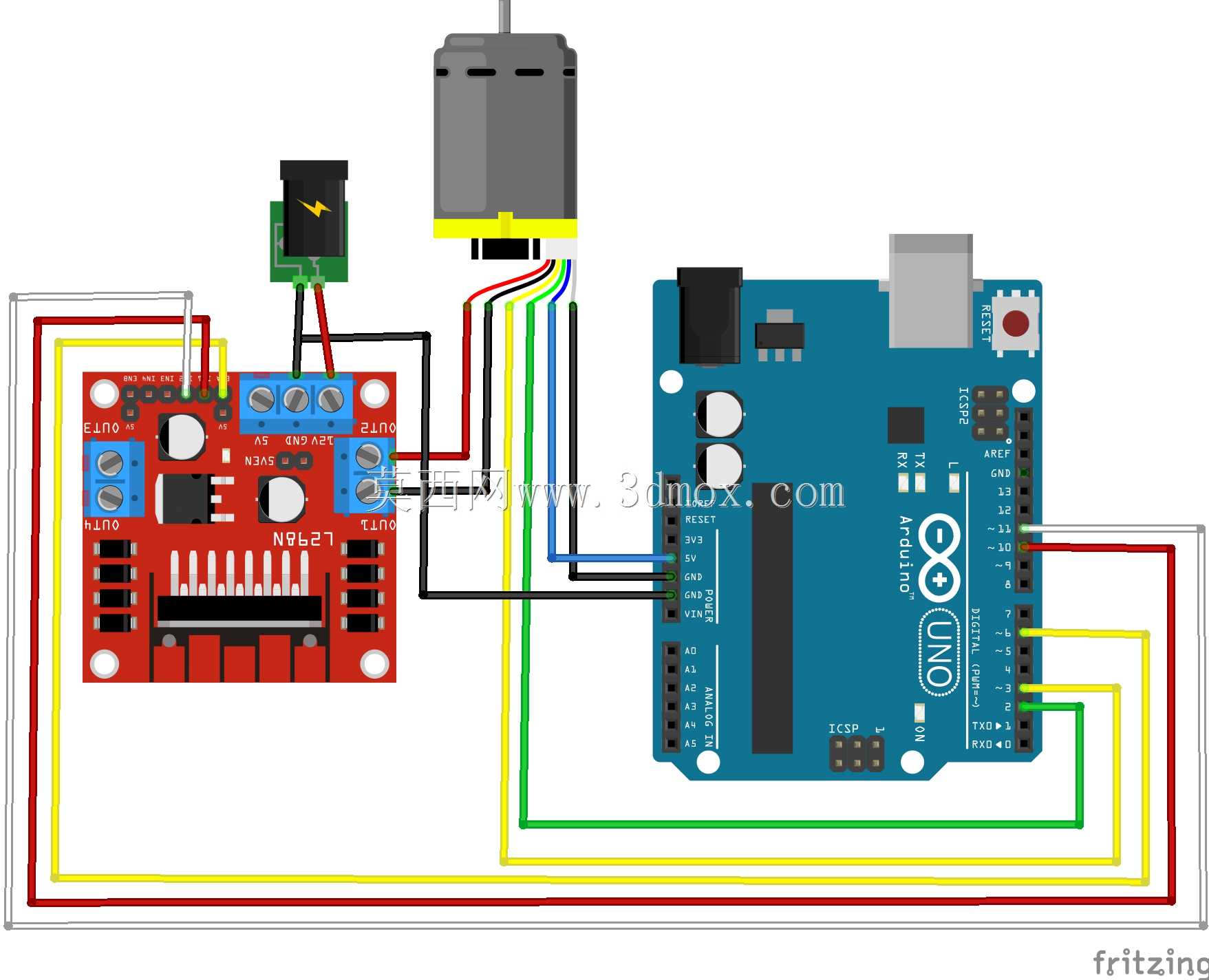

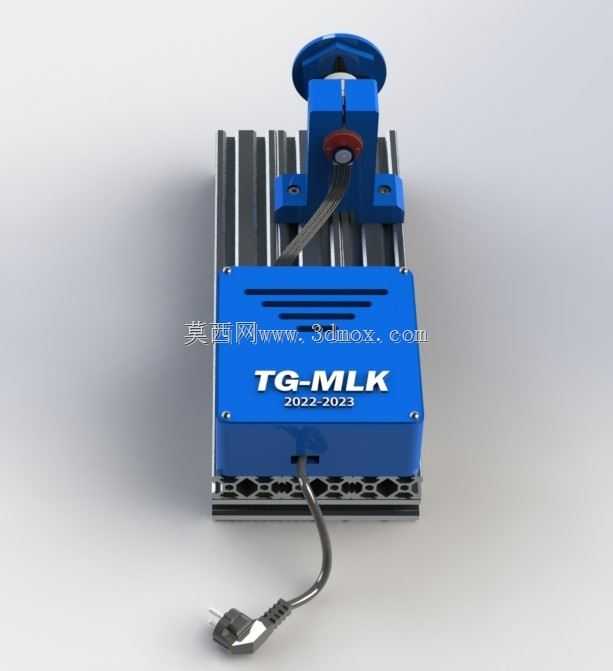

  驱动与控制单元集中在台面一侧的蓝色盒体内,盒体表面做了散热格栅,对应实际电路中功率驱动板长时间运行的发热需求。电机输出轴通过联轴器与负载侧连接,同轴度在装配时依靠型材槽道的定位面和支架止口保证,建模时联轴器两端的轴径、键槽以及支架安装孔位都按可装配关系处理,避免出现干涉。输出端附近预留了编码器或测速发电机的安装位,速度反馈信号由此接入控制回路,构成完整闭环。

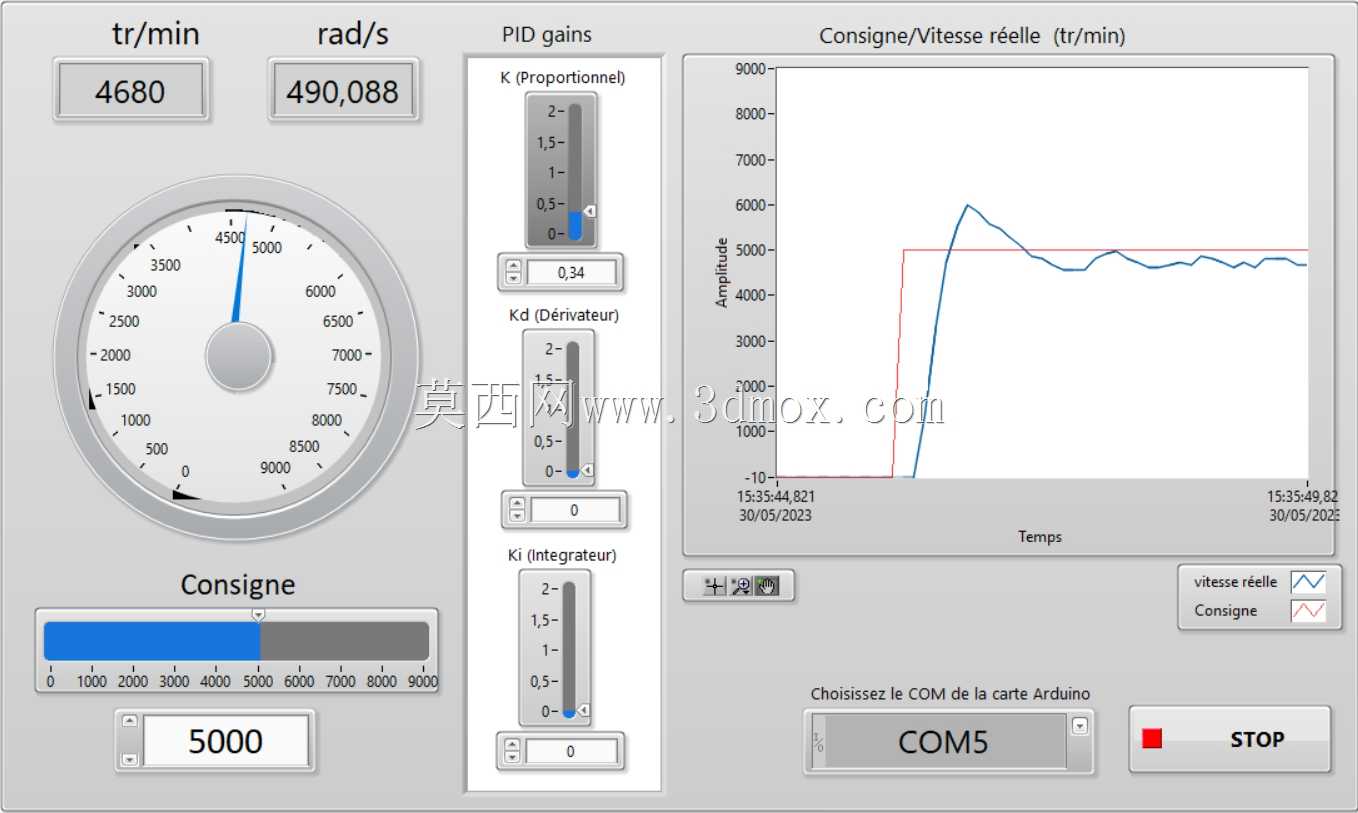

  从控制教学的逻辑看,装置刻意把三个增益的作用拆解开:仅加比例增益时,学生能看到转速跟随设定值但始终存在残差;引入积分作用后残差逐步消除,却容易带来振荡和超调;再加入微分环节,响应曲线的阻尼得到改善,但增益过大又会放大噪声。配合LabVIEW前面板上的实时波形,稳态误差、调节时间、超调百分比这些评价指标不再是课本上的名词,而是可以逐组记录、对比的实验数据。学生还可以人为突加负载,观察闭环系统在扰动下的转速跌落与恢复过程,理解抗扰能力与参数整定之间的权衡。

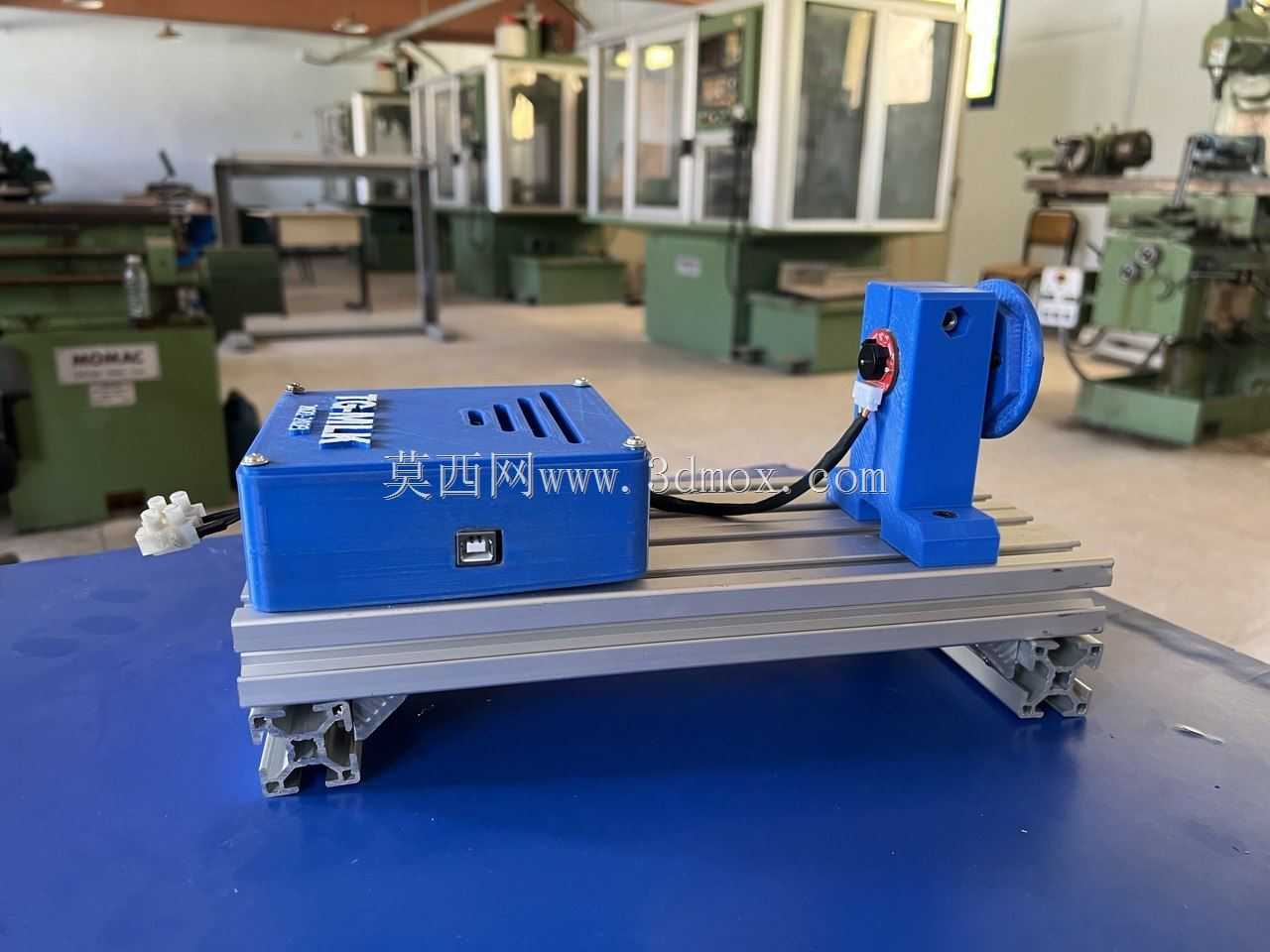

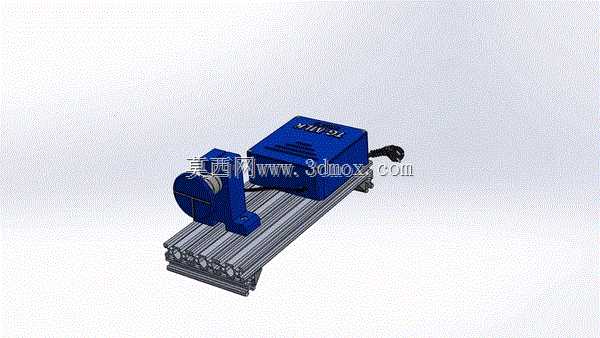

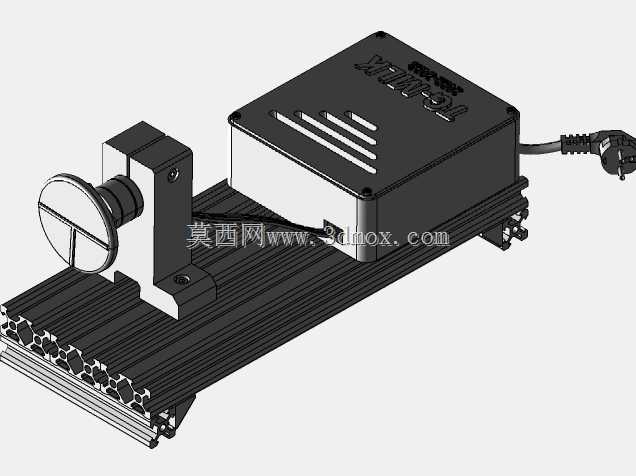

  结构设计上,整套装置的外形呈长条形台式布局,电机与负载分居两侧,控制盒居中偏置,重心落在型材框架的支撑范围内,台面上的走线沿型材槽边收纳,避免运动部件与线缆干涉。各功能模块之间采用模块化连接,拆卸后可单独用于开环调速、编码器测速、驱动电路调试等分项实验。模型对支架折弯件、紧固螺栓、联轴器外形以及盒体卡扣都做了细节还原,装配关系清晰,既可以作为实验台机械结构设计的参考,也适合在课程设计中作为被控对象,让学生在此基础上扩展自己的控制器与负载方案。

  需要强调的是,这套装置定位于教学与虚拟验证,所还原的是直流调速系统的典型构成与参数调节规律,而非工业产线上的定型设备。它的价值在于把电机、驱动、反馈、控制器四个环节组织在一个可操作的平台上,让控制理论的每一个参数都落到可测量的电机行为上。
