回收塑料加工用多关节柔性臂挤出作业装置

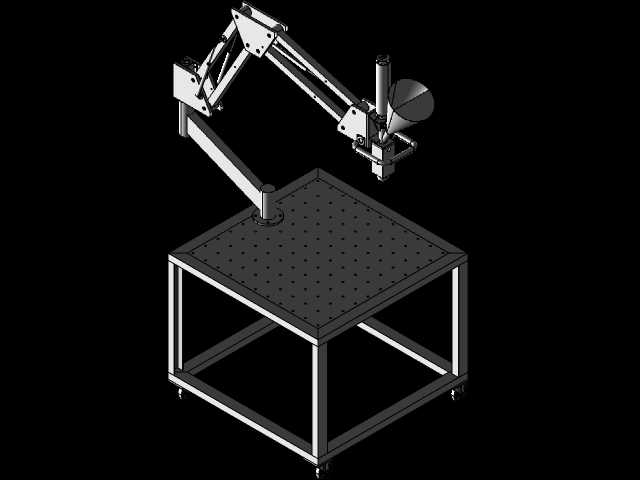

　　这套作业装置主要面向消费后回收塑料的小批量熔融挤出成型场景，适配再生塑料颗粒、破碎料的定点涂覆、填充、小尺寸制件挤出作业，常见于社区塑料回收站点的就地加工、实验室再生材料工艺验证、小型文创产品的定制化挤出生产环节，区别于大型流水线挤出设备的固定工位局限，该装置通过多关节柔性臂的运动范围覆盖，可在单平台内完成多位置、多角度的挤出作业，无需频繁移动待加工工件。从结构设计逻辑来看，整套装置采用落地式平台承载加关节臂搭载挤出头的布局，底部支撑框架采用标准型材拼接成型，框架底部配置可调支撑脚与移动脚轮组合结构，兼顾作业时的位置固定需求与工位转移的便捷性；平台台面采用带阵列安装孔的多孔板结构，孔位按照标准间距排布，

　　可直接搭配通用夹具完成不同形状待加工工件、模具的快速装夹，无需额外打孔适配，台面的承载边界可覆盖常规小尺寸再生塑料制件的加工范围，单工位可容纳最大尺寸不超过平台台面有效作业区的工件装夹。搭载挤出头的多关节臂采用平行四边形连杆结构设计，臂段之间采用铰接配合，每个铰接点配置锁紧调节结构，可根据作业需求调整臂段的伸展角度与作业半径，臂体的运动覆盖范围可完全覆盖整个平台台面的作业区域，末端挤出执行端集成了加热熔腔、出料口与角度调节结构，可根据挤出作业的角度需求调整出料口朝向，适配平面涂覆、立面填充、异形面贴合挤出等不同作业工况。设计过程中优先考虑了回收塑料加工的工况适配性，挤出端的熔腔流道做了圆滑过渡处理，

　　减少回收塑料中残留少量杂质导致的流道堵塞概率，臂体的配重经过匹配计算，在最大伸展半径下作业时不会出现臂体下沉、抖动的问题，保证挤出轨迹的精度；整套装置的管线全部沿臂段内侧排布，避免作业过程中管线与工件、平台发生剐蹭，同时预留了管线的活动余量，不会因为臂体的角度调整拉扯管线造成损坏。安装边界方面，整套装置的占地尺寸以底部框架的投影为基准，放置时需要在臂体最大伸展半径外预留不小于三百毫米的操作与维护空间，平台的高度按照人工站立作业的舒适高度设计，无需额外搭配增高台架即可完成常规操作，臂体在收拢状态下的整体高度低于常规车间厂房的层间净高，可直接放置于标准生产车间、社区加工站点的室内空间使用，不需要额外做场地改造。从实际作业的适配性来看，

　　该装置可适配不同熔融温度的通用回收塑料加工，通过更换末端挤出头的出料口径，即可适配不同出料量的作业需求，比如大口径出料头适合厚层填充、块状制件挤出，小口径出料头适合精细涂覆、细线材挤出作业；平台的多孔结构除了装夹工件之外，也可搭配定位块完成挤出路径的快速定位，对于小批量重复加工的制件，可通过定位块快速确定工件位置，减少每次作业的对位调整时间。结构上没有采用复杂的数控驱动结构，手动调节的关节臂结构降低了设备的使用门槛，操作人员经过简单培训即可完成臂体位置调整、挤出作业的操作，适合没有专业数控操作能力的基层回收站点使用，同时整体结构的零部件全部采用通用标准件，后期维护更换配件的成本较低，适配回收加工场景的低成本运营需求。
