每小时11吨草莓循环水清洗生产线

　　该套连续式果蔬清洗生产线主要面向浆果类原料的工业化前处理场景，尤其适用于草莓在分选、速冻、榨汁、果酱加工或包装前的表面泥沙、浮尘、农残附着物及细碎枝叶去除作业。设备采用全线不锈钢钣金结构，按物料流向可拆分为进料缓冲段、多级浸泡清洗段、鼓泡扰动段、喷淋复洗段与沥水出料段，各段通过连续网带或槽体衔接，鲜果从一端倒入后随水流和输送机构缓慢前移，避免人工反复搬运造成的机械碰伤。

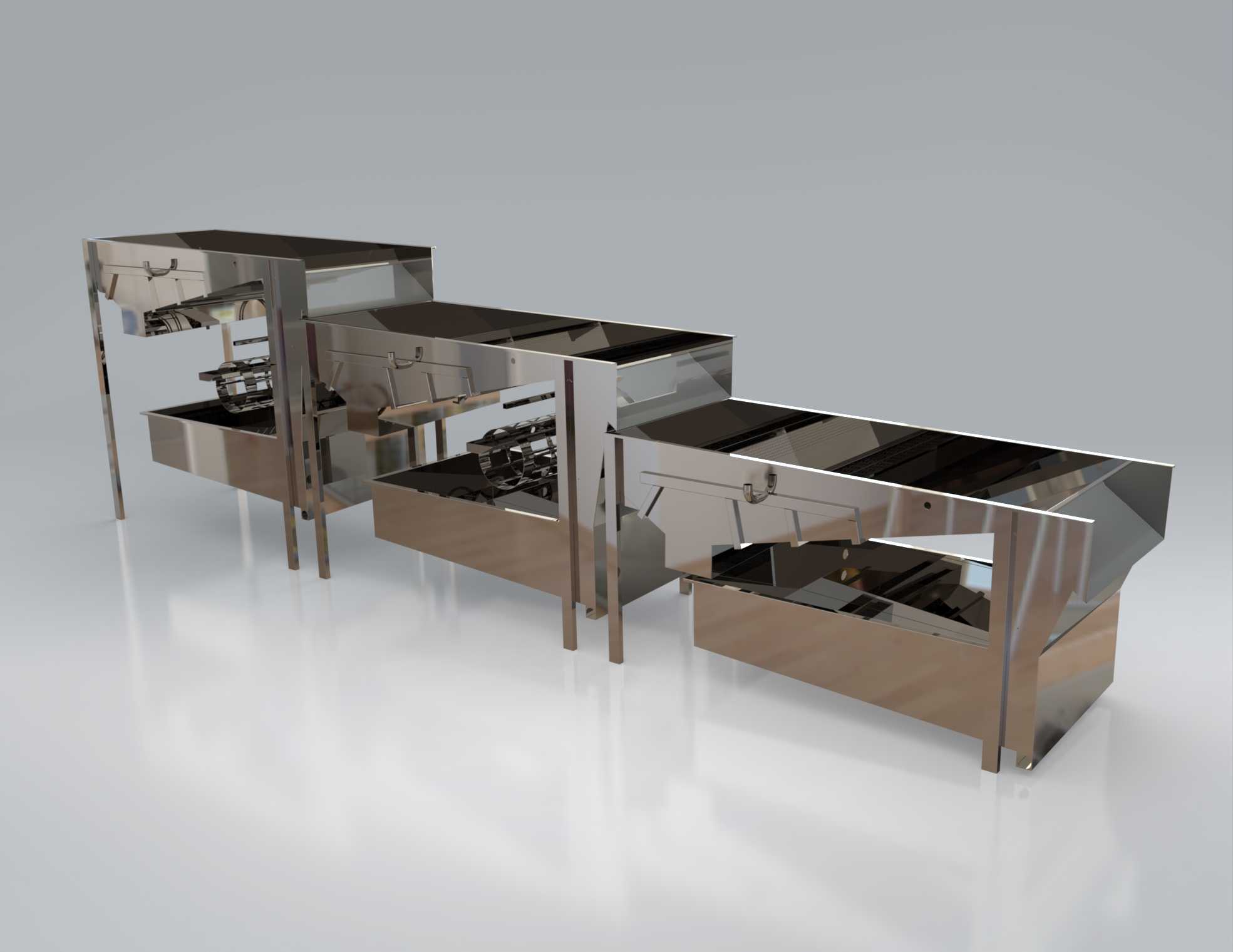

　　从现场布置角度看，生产线由多台长槽形主机串联组成，整体呈直线排布，槽体上方设置检修护板和挡水边，下部由可调支腿承载。支腿高度需要结合车间地面坡度、排水地沟位置及前后衔接设备的进出料高度确定，安装时应保证槽体纵向具有微小倾斜或按工艺分区形成液位差，使补水、溢流和排污方向明确。设备两侧需预留人员通行、槽体内部清理、喷淋管拆卸和水泵维护空间，端部还要留出进料斗上料及沥水后接料输送的位置，因此在三维布局时不能只按设备本体长度占位，应把管路、阀件、操作面和维护抽拉距离一并纳入边界。

　　清洗水路是该设备的核心设计点。生产线强调清洗水可重复使用，并非简单将污水直排，而是通过槽体分区、溢流、过滤和循环泵送，使较清洁的后段水向前段或喷淋环节复用。前段浸泡区承担重污染脱落，水中泥沙在低位沉积区集中，漂浮物由溢流面收集；后段喷淋和复洗区使用相对洁净的循环水，对草莓表面进行二次冲洗。设计时需要合理配置水泵吸口、过滤网、排污口、补水管和溢流管，避免果叶、碎果堵塞流道。槽内可设置鼓泡管，利用气泡翻腾产生柔和扰动，使草莓在水中翻转，既提高清洗均匀性，又减少硬毛刷对果皮的损伤。

　　结构建模时，钣金件的折弯、焊接和拼装关系需要重点表达。槽体侧板、底板、加强筋、支腿、输送机构安装座和挡水罩均采用金属板设计，折弯边既承担刚度，也用于控制焊接变形和积水方向。长槽设备在空载与满水状态下载荷差异明显，底板和支腿连接区应考虑水重、物料重及输送机构动载，不能仅按外观薄壳处理。输送网带的张紧、链轮驱动、轴承座安装和导轨支撑要与槽体尺寸协同，保证网带运行时不跑偏、不与槽壁摩擦。对于需要人员开盖清理的部位，护板宜采用可拆卸或翻转结构，紧固件位置应避开积水区和物料堆积死角。

　　在功能细节上，进料区应降低物料跌落高度，可设置缓冲水槽或倾斜导料板，使草莓平稳进入清洗液面；浸泡段保证足够停留时间，让泥沙松动；鼓泡段控制气流强度，避免浆果被强力翻滚后破损；喷淋段喷嘴角度应覆盖物料层表面，同时防止高压水直接击伤果实；出料段设置沥水网面，使表面自由水回流至槽内。若后续对接分选机或速冻线，出料高度和输送速度应与后段节拍匹配，避免鲜果在出口堆积。

　　三维设计过程中，还需要校核人员操作高度、槽体宽深比例、网带宽度与产能之间的关系。小时处理量达到11吨时，物料并非均匀铺满整个槽宽，进料峰值、果实堆积密度和水中悬浮状态都会影响实际通过能力，因此输送速度、液位高度和鼓泡强度需要留有调节范围。设备外形以长条形不锈钢槽体为主，外部管线应沿支架或槽侧规整布置，电机、泵和阀件位置既要便于检修，也要避免冲洗水直接喷淋电气部件。整体结构兼顾食品卫生、连续生产、节水循环和现场安装，是一套可用于果蔬加工车间布局校核、钣金拆图与自动化产线方案沟通的清洗设备模型。
