椰果纤维脱壳粉碎处理成套设备结构

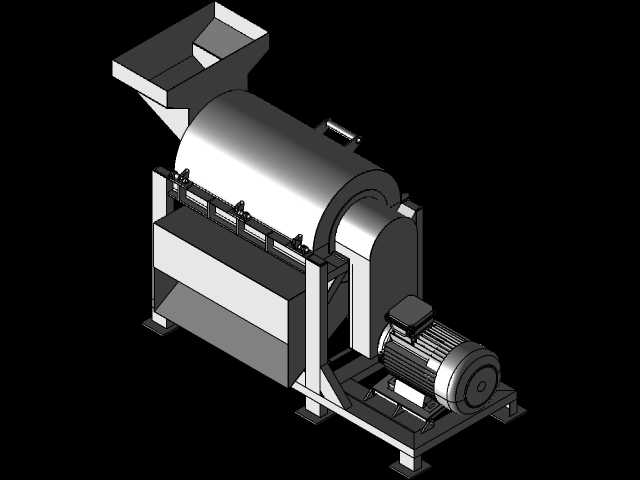

　　这套设备面向热带椰果产区的初加工产线设计，核心解决椰壳外层粗纤维剥离、硬壳初步破碎的连续作业需求，在椰肉深加工前置工序、椰纤维回收加工点、椰壳制炭预处理车间都能直接对接产线布局。整机采用卧式滚筒主机搭配侧置驱动电机的布局，进料端设置高位敞口导料斗，导料斗做了大倾角溜料面，椰果整果或者预处理分切后的椰块投入后，依靠自重滑入滚筒工作腔，不需要额外配置强制送料机构，减少进料卡滞的故障点。

　　从结构设计逻辑来看，主机滚筒腔体内部排布带击打齿的转子组件，转子轴两端通过带座轴承固定在主机架上，腔体下半部分设置筛网托架，剥离下来的椰纤维、破碎到合格粒径的椰壳碎料会透过筛网孔落到下方集料区间，未完成破碎的大块硬壳会留在腔体内持续受击打、搓擦，直到粒径达标排出。滚筒侧端的弧形封板做了快拆结构，日常更换磨损击打齿、清理筛网堵料时，不需要完全拆解主机筒体，松开侧边快压卡扣即可掀开检修封板，维护作业的操作空间留得比较充足。

　　驱动单元选用卧式异步电机，电机通过皮带轮传动组连接转子主轴，皮带传动的布局特意做了过载打滑余量，当进料瞬间投入大量椰果、腔体内出现硬异物卡滞时，皮带会先打滑卸荷，避免硬传动直接打齿或者烧毁电机。电机安装座做了可滑移的张紧结构，机架上预留长条形调节腰孔，后期皮带磨损松弛后，松开电机固定螺栓即可调整中心距张紧皮带，不需要额外加装张紧轮。

　　整机机架采用型钢焊接成型，底部设置四个带安装孔的支撑脚，现场就位时可以直接通过膨胀螺栓固定在混凝土地面上，也可以在支撑脚下方加装减震垫，抵消转子高速运转带来的振动传递。设备的安装边界需要预留三个方向的操作空间：进料端上方要保留至少一米的投料操作高度，方便人工或者上游输送带送料；驱动电机侧要留出不少于六十厘米的检修空间，满足电机拆装、皮带更换的操作距离；筒体出料侧要对接集料输送设备或者集料箱，预留出碎料排出的落料区间。

　　实际产线排布时，这台设备可以单独作为椰壳脱纤维工位使用，也可以和后续的椰壳细碎机、纤维风选机串联，组成完整的椰果副产物回收加工线。筒体上方设置的观察口可以随时查看腔内物料击打状态，进料溜槽的宽度做了加宽处理，既可以投入整颗椰果，也能适配分切后的半壳椰块，进料容错率较高。整机的受力框架做了加厚处理，转子动平衡按照长期连续作业标准调校，运转时的振动幅度控制在机架允许范围内，焊接机架的各连接位置都加了加强筋板，避免长期受交变载荷出现焊缝开裂的问题。设备的润滑点全部集中在两侧轴承座位置，日常运维时可以直接在机身外侧加注润滑脂，不需要拆开腔体防护，运维路径十分顺畅。
