阶梯轴类平移运动演示构件

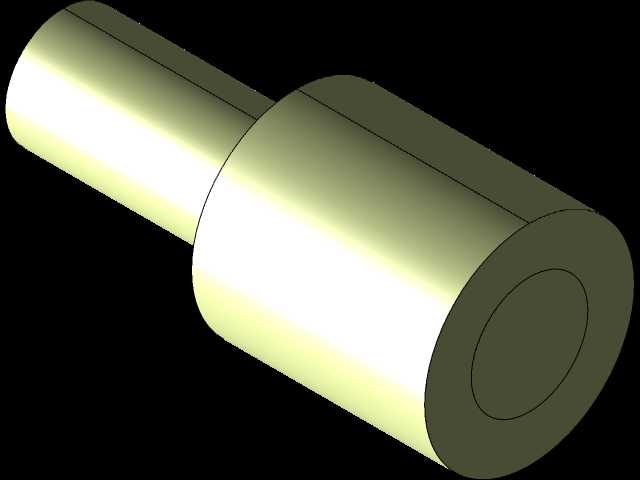

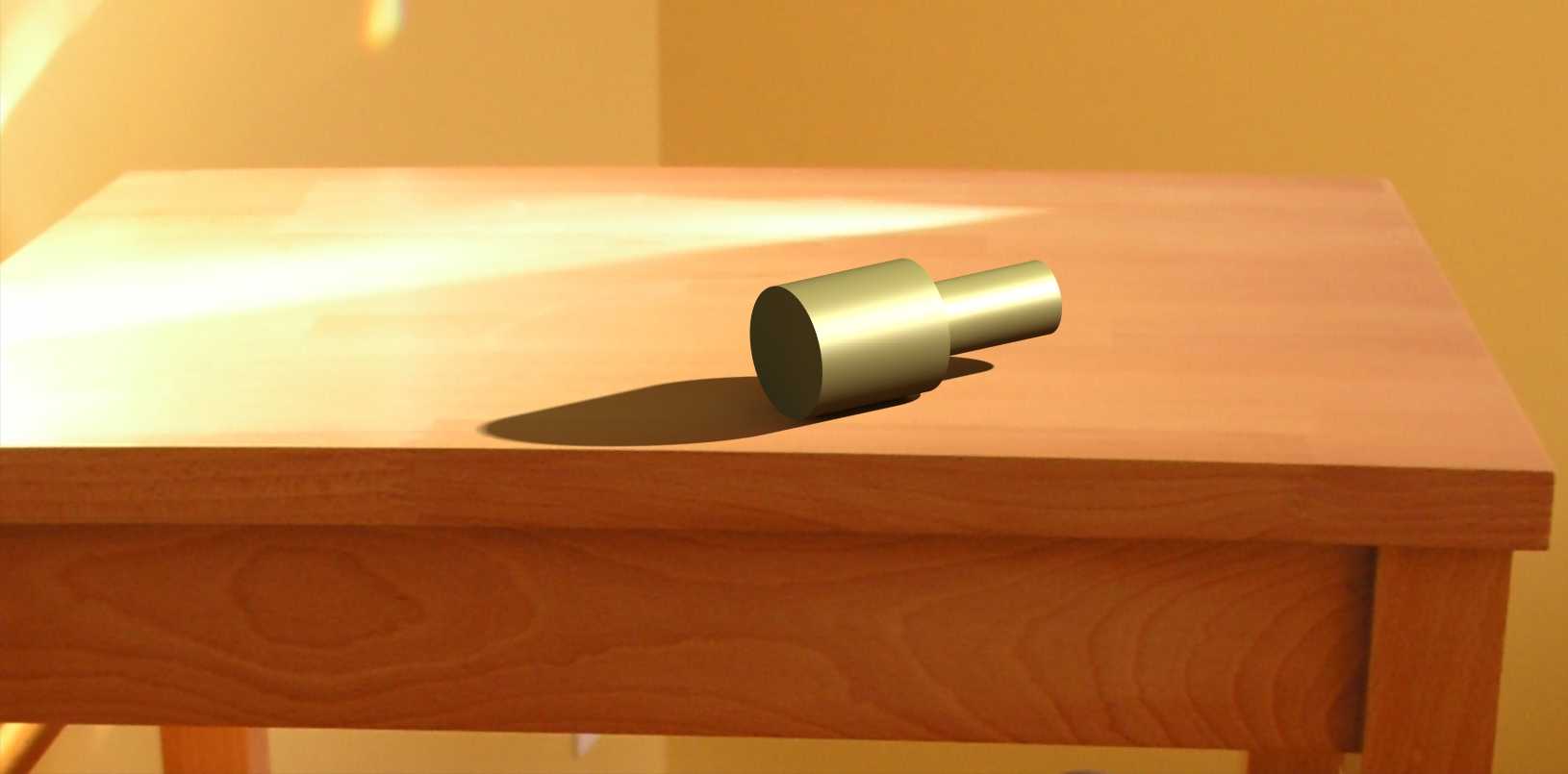

　　该零件为典型的同轴阶梯回转构件，整体由两段不同直径的圆柱段沿同一轴线拼接而成，大直径段长度占整体长度约六成，小直径段从大直径段的端面同轴向外延伸，两段圆柱的衔接处为直角轴肩，无圆角、倒角或退刀槽特征，外轮廓全程为光滑圆柱面，不存在键槽、螺纹孔、定位平面等附加结构，零件两端均为平整的垂直于轴线的圆形端面，整体结构极简，所有几何特征均围绕同轴回转体构建。在三维建模过程中，仅需绘制半剖面的二维轮廓，通过绕中心轴线旋转一周即可生成完整实体，建模逻辑清晰，特征树无冗余步骤，后续修改参数时仅需调整两段圆柱的直径、长度四个核心参数，即可快速衍生出不同规格的同系列轴件，参数化适配性较强。

　　从实际工程应用场景来看，这类同轴阶梯轴件常作为简易导向推杆、定位销轴、传动演示芯轴使用：小直径段可穿入对应规格的导向孔或衬套内，沿孔的轴线方向做直线往复移动，大直径段的轴肩可作为机械限位面，当轴件平移到设定行程位置时，轴肩端面会与安装基座的贴合面接触，阻挡轴件继续向前移动，以此精准控制平移行程的终点，无需额外加装限位挡块。在DMU运动学仿真环境中，可直接为该零件添加棱柱运动副，约束其仅能沿自身轴线方向移动，限制其余五个自由度，配合驱动指令即可模拟完整的平移运动过程，验证运动过程中是否存在与周边基座、孔壁的干涉，确认行程范围是否符合设计预期。

　　外形尺寸与安装边界方面，该零件所有轮廓均为同轴圆柱，径向最大尺寸为大直径段的外圆直径，安装时需在配套基座上加工两级同轴孔：大孔直径略大于大轴段直径，用于容纳大直径轴段的收纳行程，小孔直径与小轴段形成间隙配合，作为平移运动的导向支撑；两级孔的衔接端面即为轴肩的限位贴合面，安装时需保证该端面与孔轴线的垂直度，避免轴件平移时出现卡滞、偏磨的问题。零件的轴向总长度决定了平移运动的可用行程，设计时需保证小轴段的伸出长度、大轴段在大孔内的预留收纳长度之和，覆盖整个工作行程，避免运动到极限位置时出现轴件脱出或者顶死的情况。

　　设计思路上，该构件刻意省略了所有非必要结构，目的是在运动学教学、机构原理验证场景中，排除多余特征对运动逻辑的干扰，让学习者可以直观理解棱柱副的约束规则、轴肩限位的工作原理、同轴零件的配合要求。零件的圆柱面加工工艺性良好，普通车削加工即可完成全部外圆和端面的加工，两段外圆的同轴度可通过一次装夹车削成型保证，加工难度低，制造成本低廉，既可以作为教学演示用的原理件，也可以直接简化后应用在低速、轻载的直线推送机构中，作为传递直线推力的执行构件。在仿真校验环节，可通过给平移副添加不同的位移驱动参数，模拟不同进给速度、不同行程下的零件运动状态，检查运动全程中零件外圆与孔壁的间隙是否均匀，轴肩限位时的接触位置是否符合设计要求，为后续整套机构的设计提供可靠的运动参数依据。
