柔性波纹排水软管结构造型设计

　　柔性排水软管在卫浴、厨房、家电排水以及小型设备冷凝水排放场景中十分常见，它承担的并不是单纯的输水功能，而是要在设备接口与固定排水点之间补偿安装偏差。实际现场中，洗手盆、水槽、空调内机或小型实验设备的出水口往往无法与墙排、地排接口严格同轴，管路走向也会受到柜体侧板、横梁、检修空间和相邻部件限制。若采用硬管直接连接，微小的位置偏差就会在接口处形成附加弯矩，长期使用后容易造成密封面松动、垫片压偏甚至接头开裂。波纹软管通过可弯曲段吸收这些错位，使安装人员不必为了对齐接口而额外改造支架或开孔。

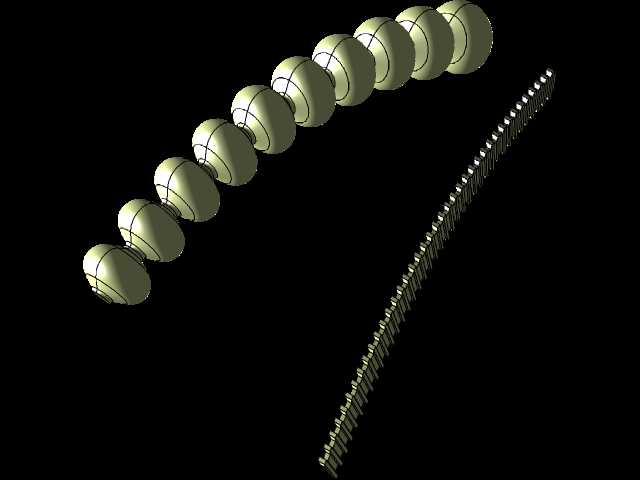

　　该结构的外形由连续变化的环形波纹段和两端过渡接口组成。主体管身采用球形或近球形节段依次串联，节与节之间通过平滑曲面收束，形成类似串珠的轮廓。这种轮廓不是为了装饰，而是为了在弯曲时让相邻节段之间保留足够的相对转角。直管状态下，各节段轴线重合，波纹谷底提供柔性变形余量；当管路需要绕过柜体棱角或避让其他管线时，弯曲外侧的节段间隙张开，内侧间隙缩小，管壁不必承受大面积拉伸。与光滑薄壁胶管相比，这种带明显节段的造型在三维数模中更便于检查弯曲包络，也能直观表达最小弯曲半径附近的干涉情况。

　　建模时不能只把软管当作一段扫掠圆管处理。若直接沿单一路径扫掠恒定截面，虽然可以得到光顺外形，但无法表达球形节段、波纹谷底以及端部方孔接口的几何关系。较合理的处理方式是先建立中心导向曲线，再根据管路功能分段控制截面变化。柔性段的截面轮廓沿轴线周期性放大和收缩，波峰位置对应球形节段的最大外径，波谷位置对应节段连接处的收缩直径。两端过渡区则逐渐降低波纹起伏，使柔性段与接头段连续衔接，避免在应力较高的接口根部出现突兀折角。

　　端部接口是这类软管设计中容易被忽视的部分。模型中方形接口采用包覆曲面方式收束，导向曲线并不在同一特征中简单终止，而是通过两条分别约束球形段和方孔段的曲线完成过渡。工程上，这种处理对应从圆形柔性管身向异形安装接口的转换。方孔接口需要与设备排水盒、卡扣座或密封压盖配合，其边界尺寸不能只看开孔大小，还要考虑周围加强边、定位面和紧固件空间。若接口外缘距离柜体板边过近，装配时手指或工具无法进入；若方孔转角半径过小，注塑或成型时又会产生应力集中。因此在数模阶段应同时保留接口外轮廓、密封面和相邻零件的参考体，检查插拔行程和旋转空间。

　　安装边界方面，软管总长、波峰外径和最小弯曲半径是三个关键约束。波峰外径决定管路穿过预留孔时所需的最小孔径，也决定它与相邻线缆、硬质排水管之间的安全间隙。最小弯曲半径不能按软管能被强行掰弯的极限取值，而应按长期使用状态确定：弯曲过急会使波谷相互挤压，内腔流通面积减小，排水时形成局部滞水；严重时还会让管腔接近闭合，造成排水不畅或反味。管路走向设计时，应让柔性段承担偏移补偿，而不是把软管强行折叠成死角。水平布置段还需保持连续坡度，避免波纹谷底残留积水。

　　从设备用途看，这类软管既用于静态固定安装，也用于需要频繁拆装检修的场合。静态安装重点在于密封可靠性和长期弯曲疲劳，接口处通常依靠压盖、卡箍或弹性密封圈实现防漏；可拆装场景则要求接口具有明确的插入到位感，软管在反复拆卸后仍能恢复基本形态。波纹节段的数量和间距会直接影响手感：节段过密，柔性好但轴向刚度偏低，管路可能在自重下下垂；节段过疏，弯曲能力不足，补偿错位的效果减弱。设计时需要在流通内径、外形尺寸和弯曲性能之间平衡。

　　三维结构检查不应只关注单管本体。将软管放入完整设备或柜体环境后，需要沿中心曲线模拟不同安装姿态，观察波峰外圆是否与木板、金属支架、电器壳体或其他管路发生干涉。尤其在端部方孔接头附近，软管弯曲会带动接口产生轻微偏角，若密封面被强制拉斜，漏水风险会明显增加。较稳妥的做法是让接头附近保留一段相对平直的过渡区，再由柔性波纹段吸收主要角度变化。这样既有利于密封，也能降低接口根部的反复弯折。

　　该造型对结构设计人员的价值在于，它把柔性管路的几何特征、接口转换和安装空间关系集中表达出来。通过曲面-定律曲线方法建立的球形波纹段，可以方便调整节距、波峰直径和过渡长度；包覆曲面形成的方孔端则保留了异形接口的连续外形。在此基础上进一步设计密封槽、卡箍位或加强筋时，设计者能够更清楚地判断材料变形、装配路径和维护空间，而不是在后期样机装配时才发现管路无法避让或接口难以贴合。
