涡轮机排气曲面叶轮结构设计

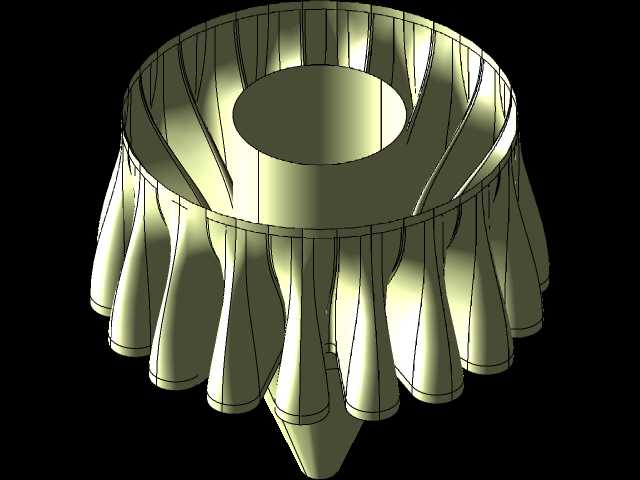

　　该零件面向涡轮排气段的能量转换与气流导向场景，整体采用回转式叶轮布局，中心设置贯通安装孔，外缘沿周向连续布置多组弯曲流道叶片。叶片型面从上端环形区域向下逐渐展开，末端形成波浪状裙边轮廓，相邻叶片之间构成连续收缩又扩散的排气通道，使高温或带压气流在通过轮盘时能够沿既定曲面改变流向，降低局部涡流损失，并将气流剩余能量更平稳地传递或排出。

　　从设备用途看，这类结构常见于小型涡轮装置、排气能量回收单元、教学演示叶轮以及气动试验件的方案验证中。它不是单纯追求外观的曲面造型，而是围绕气流路径建立的功能件：上端圆环承担与壳体或轴系相邻区域的边界约束，中心孔用于定位和装配，外周叶片则直接参与导流。实际布置时，需要保证叶轮与外部壳体之间保留均匀径向间隙，间隙过小会在热态膨胀或制造偏差下产生擦碰，间隙过大又会造成气流旁通，削弱轮叶做功与导流效果。

　　建模思路上，叶片采用平滑曲线驱动曲面生成，先以周向阵列关系确定各流道的分布位置，再通过轮廓线控制叶片从轮毂侧到外缘侧的扭转与下垂形态。曲面过渡处保持连续，避免出现尖锐折边，因为排气气流在折角位置容易产生分离，结构上也会形成应力集中。叶片下端的扩口形态并非装饰性褶皱，而是为了扩大气流出口面积，使流体在离开叶道时速度逐步降低，配合后端排气腔实现更稳定的压力释放。

　　尺寸边界方面，模型以中心轴线为装配基准，外径、轴向高度和中心孔直径构成主要安装约束。设计时应先确定轴孔配合范围，再反推轮盘壁厚与叶片根部宽度；叶片根部需要保留足够圆角，以承受旋转工况下的离心载荷和气流脉动。若用于高速旋转设备，还需结合材料密度校核周向质量分布，保证阵列叶片的几何一致性；若用于固定导流件，则重点检查叶道出口与下游管道、消声腔或回收装置的对中关系。

　　结构细节上，上端环形面可作为轴向贴合面，中心孔可根据实际需求改为键槽、花键或锁紧螺母配合结构。叶片前缘应顺着来流方向布置，后缘则需要保持出口角度一致，这样才能让各通道流量分配均匀。对于三维建模人员，绘制此类零件时不宜只关注单片曲面的光顺度，还要同步检查阵列后相邻叶片是否存在干涉、叶道最小截面是否一致、底部出口边是否处于同一安装高度。

　　在工程应用中，该类叶轮既可作为涡轮排气系统的概念件，也可用于加工前的型面评估。若进入详细制造阶段，需进一步补充壁厚、圆角、公差、表面处理和材料参数；若采用铸造或增材制造，曲面连续性有利于减少成型缺陷；若采用数控加工，则应根据叶片深度和刀具可达性调整根部圆角。整体结构把气动流道、回转装配和曲面成型结合在一起，适合用于理解涡轮排气叶轮从功能需求到几何表达的完整设计过程。
