小型救生艇船体型线三维结构设计

　　这套救生艇三维结构以船体型线图为核心展开，完整呈现了小型救援艇从横剖线、纵剖线到水线的曲面构成逻辑，适合船舶结构设计、救生装备选型与曲面建模人员参考。实际工程中，这类艇体多用于近岸救援、船舶配套救生、内河应急撤离以及水上作业人员临时避险，其设计目标不是追求高速航行的极致性能，而是在有限尺度内兼顾稳性、浮性、乘员承载与恶劣水面下的抗倾覆能力。

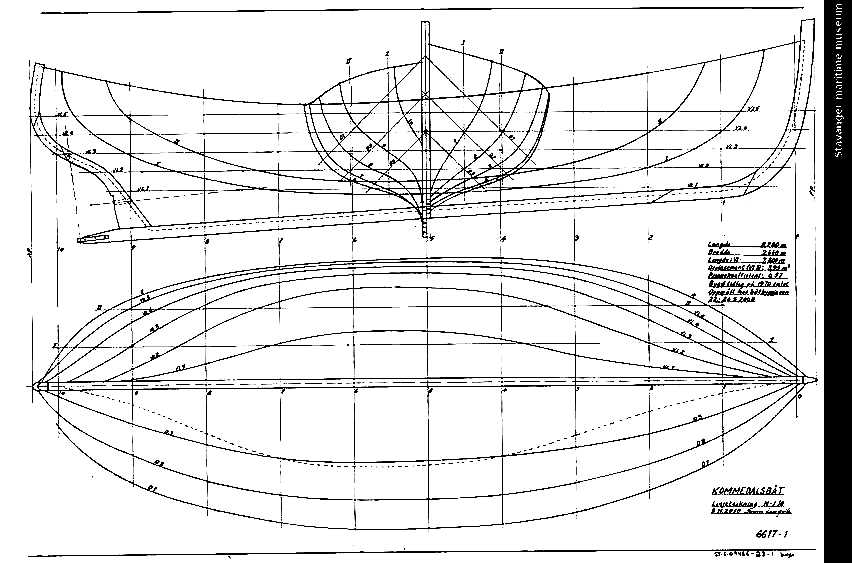

　　从型线布置来看，艇体采用首尾略带起翘的轮廓，中部线型饱满，能够提供充足的排水体积；靠近首尾区域水线逐渐收窄，可减小迎浪时的冲击阻力，也便于艇只在狭窄水域靠泊和转向。横剖面曲线反映了艇底与舷侧的过渡关系，底部并非简单平面，而是通过连续曲面形成柔和的折角与弧度，这种处理有利于分散波浪载荷，避免局部应力集中。舷侧外板沿船长方向保持一定外张趋势，在人员登乘、侧摇或短时超载时，可提高甲板边缘入水后的回复力矩。

　　建模思路上，需要先依据型值点建立半宽水线、站线和纵剖线三套控制线，再通过交叉约束生成光顺船体曲面。曲面质量不能只依赖单方向线条观感，必须检查横剖、水线和纵剖三个方向的曲率变化：中部区域曲率应平缓连续，首尾收束处允许曲率增大，但不能出现突兀褶皱或法向突变。对于救生艇而言，外板曲面的光顺性直接影响模具制作、板材成型和后续拼焊精度，若线型在三维空间中存在拐点错位，实际建造时会导致板缝错边、骨架贴合不良等问题。

　　尺寸与安装边界方面，这类小型救生艇的布置需要重点控制艇宽、艇深与起吊、存放空间的关系。艇宽决定了乘员座位排布和横向稳性，过窄会降低抗摇能力，过宽则增加吊放架与母船舷侧空间占用；艇深关系到干舷高度和内部储备浮力，需要保证额定乘员状态下艇缘仍具备安全出水高度。首尾吊点、座架接触面和靠泊防护位置应在总体模型阶段同步预留，避免船体曲面完成后再追加结构而破坏外板连续性。若配置于船舶甲板，还需核对吊艇架回转半径、降落通道宽度以及艇体与护栏、管系之间的干涉关系。

　　功能结构上，救生艇内部通常需要划分乘员座位、浮力舱、划桨或动力安装区域。模型中虽以型线表达为主，但实际设计时应沿横剖面布置肋骨、龙骨和舷边加强材，使外板曲面获得稳定支撑。龙骨区域承担搁浅、拖曳和摆放时的主要载荷，截面连续性要求较高；舷侧顶部则需考虑护舷、扶手、系索点等附件的安装基面。浮力舱多布置在首尾及舷侧空腔内，即使艇内进水，也能依靠封闭容积维持漂浮姿态，因此相关舱壁在三维设计中应与船体曲面保持可靠封闭，并预留检修或填充工艺空间。

　　从使用场景看，救援艇常需在短时间内完成下水、载人、划行或挂机航行，因此艇体入口、座凳间距、桨架位置和尾部挂机板都要围绕人员动作展开。入口过低容易上浪，过高则不利于遇险人员快速登乘；座凳布置既要提高重心控制，也要避免占用腿部活动空间。尾部线型需兼顾拖航与挂机工况，轴系或支架安装面应与艇底水流方向协调，减少吸气、振动和推进效率损失。

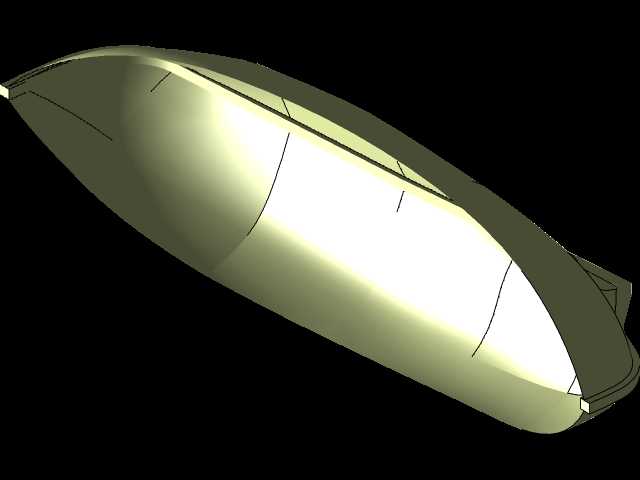

　　整体而言，该型线模型的价值在于把传统船舶放样图转化为可检查、可延伸的三维曲面基础。设计人员可在此之上继续补充外板厚度、骨架间距、密封舱壁、吊点与舾装件，进而完成重量估算、稳性校核和建造出图。对于教学与仿真实训，它也能直观展示水线面、横剖面和纵剖面之间的约束关系，帮助理解船体曲面从二维型值到三维实体的构建过程。
