多层网格置物机架结构三维设计

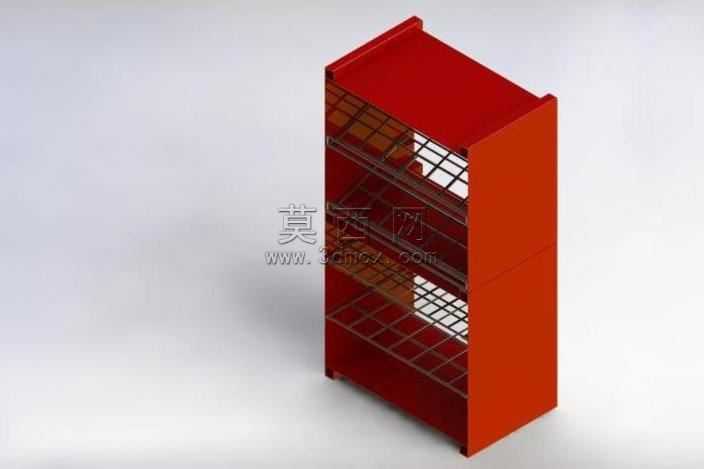

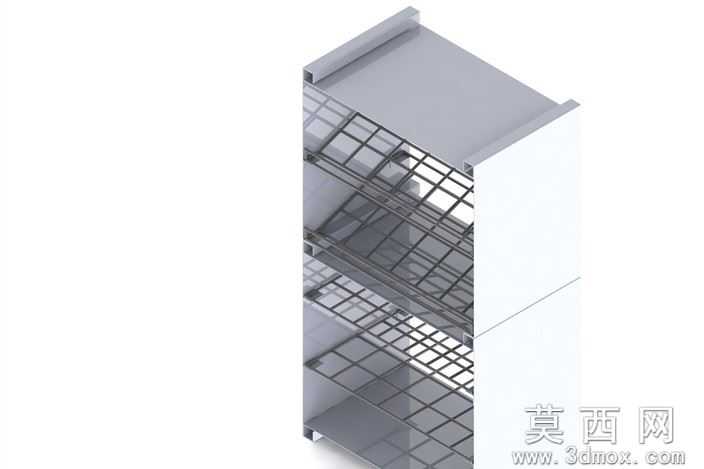

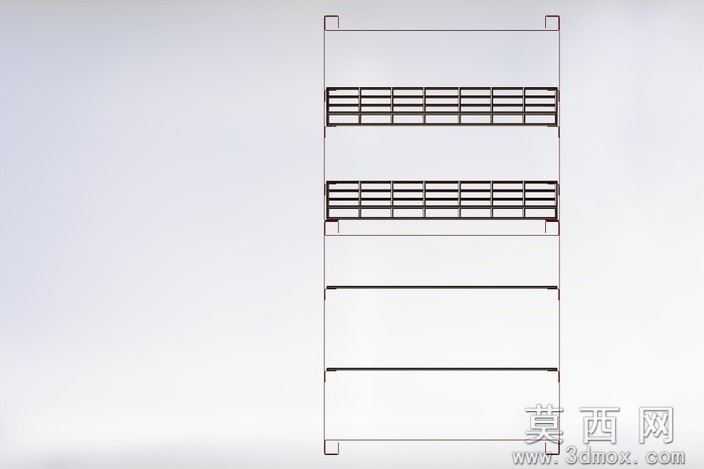

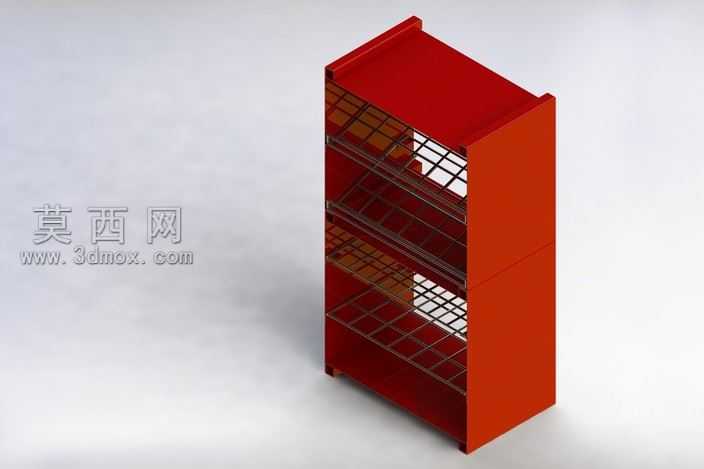

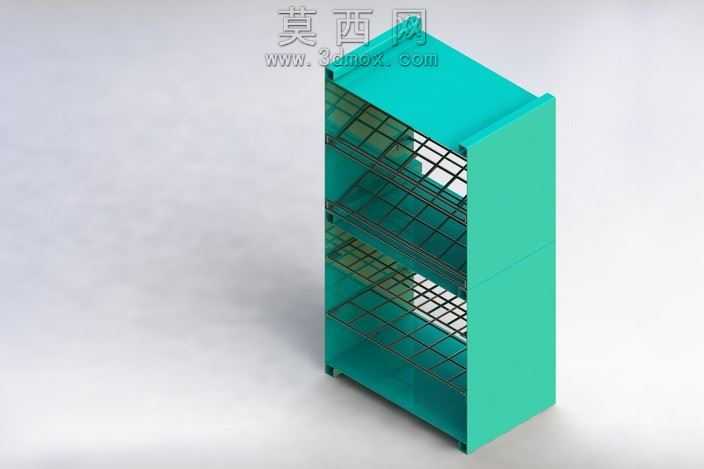

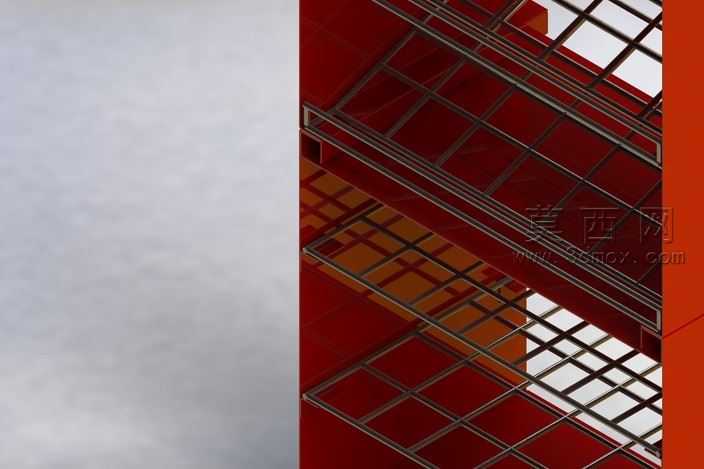

本作品为多层网格置物机架的三维结构设计，采用SolidWorks软件完成全参数化建模，建模过程严格遵循机械结构设计规范，从基准轴、基准面的搭建开始，依次完成外框型材、层架网格、侧边封板的特征构建，每一个结构特征都保留完整的建模历史，方便后续根据实际使用需求调整层高、整体长宽尺寸、网格丝径等参数。模型渲染阶段采用哑光金属材质模拟机架的金属构件，网格部分赋予冷灰色金属质感，侧边封板采用半哑光浅白饰面材质，通过环境光遮蔽、全局光照渲染参数调整，还原真实金属机架的质感，清晰呈现各部件的装配关系与结构细节。结构设计上，机架采用四周封闭型材作为主承重框架，内部设置三层网格置物层，网格采用横竖金属丝交错排布的结构，在保证承重能力的同时最大化减轻整体自重，层架与外框之间采用嵌入式装配结构，无需额外紧固件即可实现稳定连接，外框顶部与底部设置外翻折边，既可以提升框架整体的抗形变能力，也能避免安装使用过程中锐边划伤。设计思路围绕工业场景置物需求展开，兼顾结构稳定性、空间利用率与安装便捷性，网格层的镂空设计可以避免积灰，同时方便观察下层置物情况，侧边封板可以对放置的物品起到侧向防护作用，避免物品从侧面滑落，整体结构无冗余设计，所有构件均采用常见的金属加工工艺即可生产，可直接用于仓储置物、设备配套机架、车间物料存放等场景的结构参考，模型装配过程严格按照实际装配逻辑添加配合约束，不存在干涉问题，可直接导出工程图用于生产加工参考。
