方台手动螺旋压合工装结构设计

项目分类:压力机 发布时间:2023-08-21 ID:707537
  • 方台手动螺旋压合工装结构设计
  • 方台手动螺旋压合工装结构设计
  • 方台手动螺旋压合工装结构设计
  • 方台手动螺旋压合工装结构设计
  • 方台手动螺旋压合工装结构设计
  • 方台手动螺旋压合工装结构设计
  • 方台手动螺旋压合工装结构设计
  • 方台手动螺旋压合工装结构设计
  • 方台手动螺旋压合工装结构设计
  • 方台手动螺旋压合工装结构设计
  • 方台手动螺旋压合工装结构设计
  • 方台手动螺旋压合工装结构设计
  • 方台手动螺旋压合工装结构设计
  • 方台手动螺旋压合工装结构设计
  • 方台手动螺旋压合工装结构设计
  • 方台手动螺旋压合工装结构设计
  • 方台手动螺旋压合工装结构设计

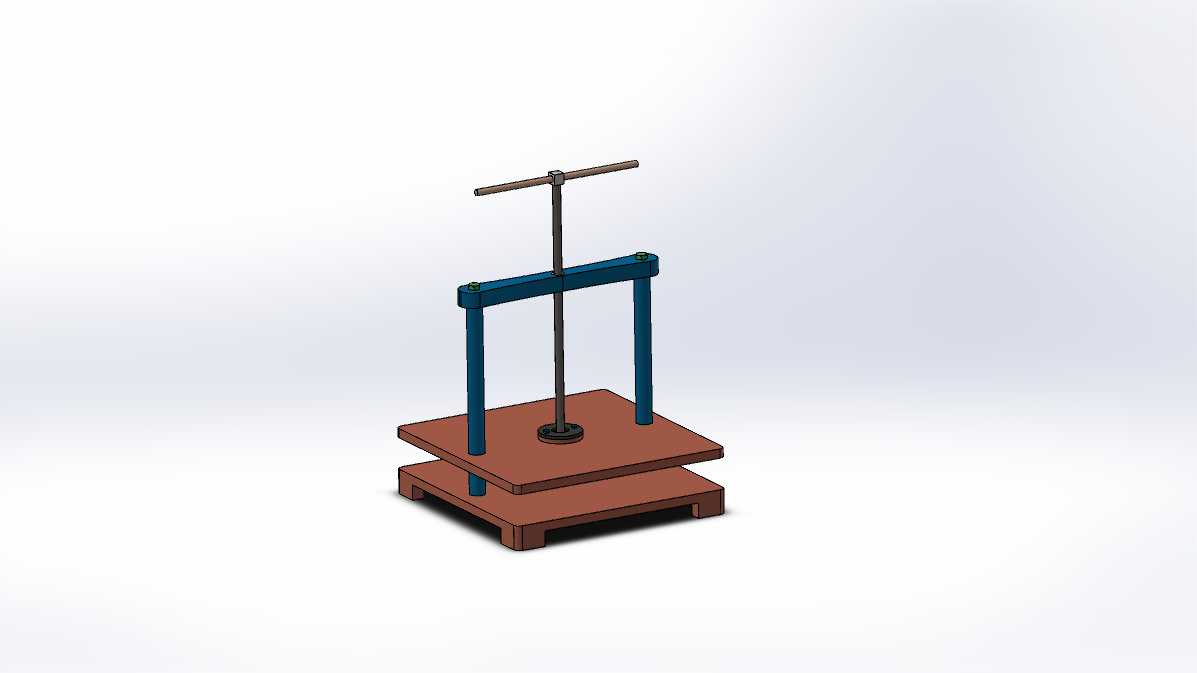

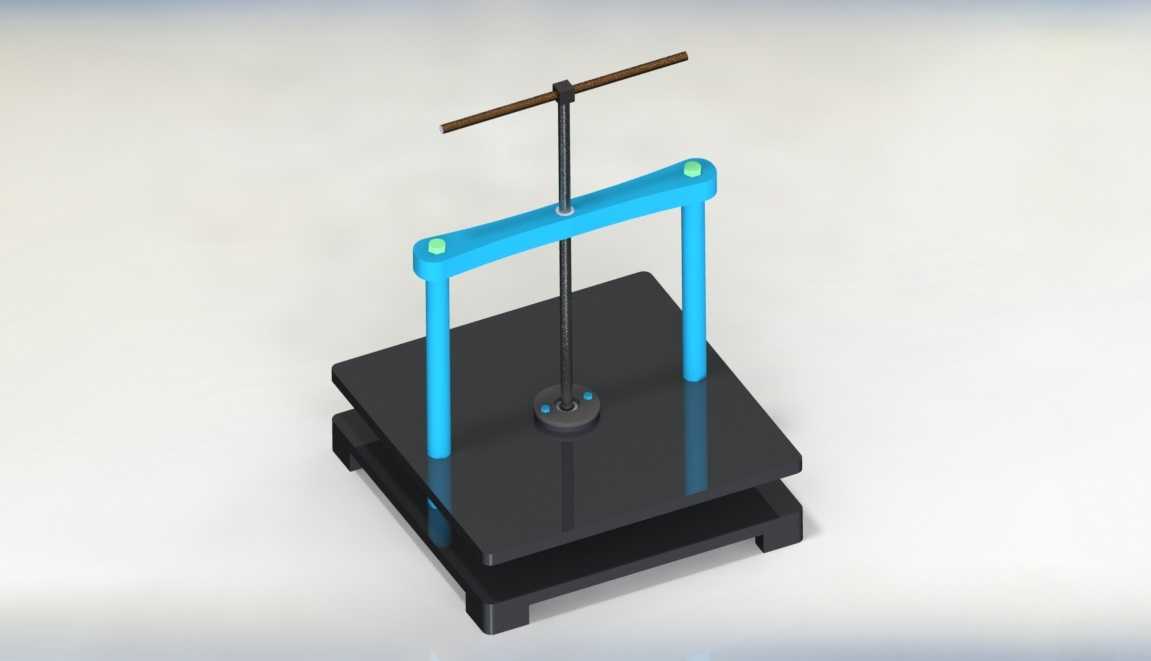

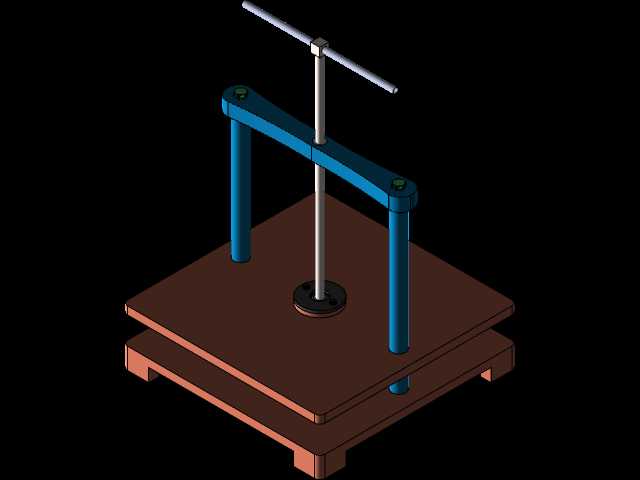

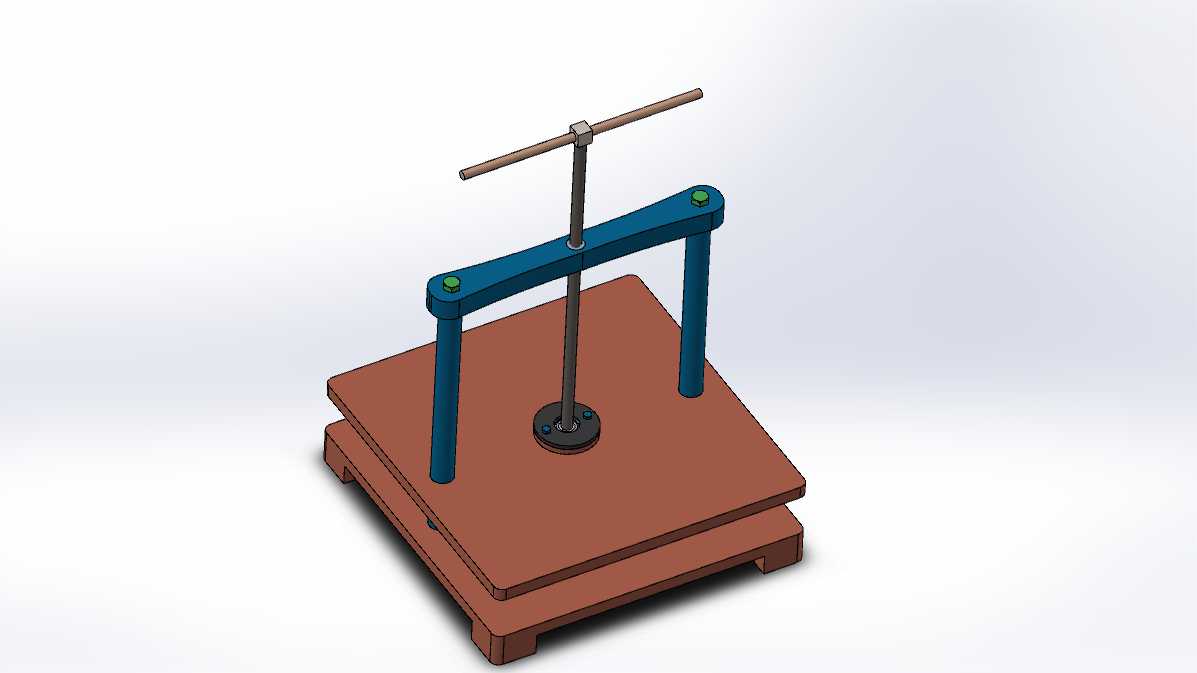

  这套手动螺旋施压工装的结构逻辑,完全围绕小批量、低频次的平面压合作业展开,没有配置液压、气动动力单元,全部施压动作依靠操作人员转动顶部横杠,通过梯形螺纹副把旋转扭矩转化为竖直方向的直线下压力,在书刊装订压平、小型试样压合、薄板材校平、软质工件定型这类不需要超大吨位的车间场景里,实用性远高于复杂的动力压力设备。从整机布局来看,底部采用双层方形承托平台,下层平台直接接触地面或者工作台面,四个角位预留了安装固定孔位,既可以直接放置在钳工台面上使用,也可以通过螺栓锁死在地面基础上,避免施压过程中整机出现侧倾或者滑移;上层平台为工件放置工位,台面做了加厚处理,刚性足够承受螺杆传递的集中载荷,平台边缘做了倒角处理,

  避免操作人员上下料时被锐边划伤。两根竖直导向立柱对称分布在平台左右两侧,立柱顶端共同支撑上方的横向横梁,横梁中间加工有与传动螺杆配合的螺纹通孔,螺杆从横梁中心穿过,底端连接压头组件,顶端横穿一根长操作杆,操作人员在设备两侧都可以握持杆端施加转动力矩。这套结构的设计思路非常清晰:首先放弃了复杂的导轨导向结构,依靠两根平行立柱对横梁形成稳定支撑,螺杆的轴线始终与下方工作台面保持垂直,压头下行过程中不会出现偏摆,施压面和工件承载面的平行度可以靠零件加工精度直接保证,不需要额外增加导向滑块之类的易损部件,后期维护几乎没有成本。实际作业时,待压工件堆叠放置在下层工作台的中心区域,操作人员顺时针转动顶部横杠,螺杆在横梁螺纹的驱动下缓慢向下进给,

  底端的圆形压头逐渐接触工件表面,继续转动杆体就可以持续增大下压力,由于梯形螺纹具备自锁特性,当操作人员松开操作杆之后,螺杆不会因为工件的反弹力自动反转回升,可以长时间保持施压状态,不需要额外配置锁紧机构,这一点对于需要保压的压书、胶合物件定型工序来说非常适配。从安装边界尺寸来看,整机的占地范围由底部方形平台的长宽决定,两根立柱的间距留出了足够的工件摆放空间,常规A4幅面的堆叠书册可以完全放入两根立柱之间的作业区域,不会和立柱发生干涉;顶部操作杆的伸出长度经过权衡,杆长越大,操作人员施加同样手臂力的时候获得的扭矩越大,螺杆输出的下压力也就越高,但杆体过长会导致设备转动时需要的操作空间变大,

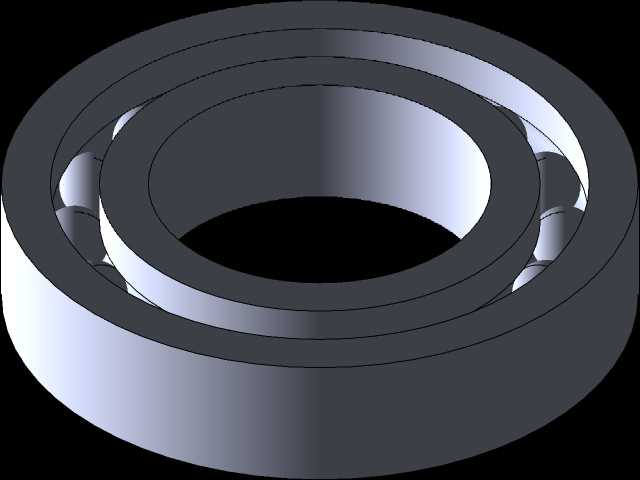

  这套结构的杆长控制在单人站在设备正面就可以双手握持转动的范围,不需要额外避让周边设备。压头部分采用圆盘式结构,接触面积比螺杆端面大很多,可以把螺杆的集中载荷分散到更大的工件表面,避免压伤软质工件,压头和螺杆底端采用可转动连接,压头接触工件之后不会随着螺杆一起转动,防止摩擦刮花工件表面。整机没有多余的管线、电控部件,在没有气源、电源的零散作业点位也可以正常使用,非常适合小型装订作坊、实验室试样制备、维修工位的小零件压装作业,结构拆解之后所有零件都为常规机加工件,方型螺杆、立柱、平台板材都可以采用普通型钢加工制作,不需要特殊定制部件,制造和装配门槛很低。作业过程中操作人员可以通过转动操作杆的手感直接感知施压阻力,控制压合的力度,不会出现动力压力机进给过快压坏工件的问题,对于厚度差异不大的批量工件,还可以在螺杆上标注进给刻度,快速控制压合后的整体厚度,重复作业的一致性可以得到保障。设备的框架受力路径非常明确:工件受到的反作用力通过压头、螺杆传递到顶部横梁,横梁再把载荷分摊到两根竖直立柱上,立柱最终把力传导到底部平台,整个受力闭环没有薄弱的悬臂结构,长期反复施压之后框架也不容易出现变形,两根立柱同时起到限位作用,宽度过大的工件无法放入作业区,从结构上避免了超载偏压的误操作风险。
