汽车发动机活塞连杆总成结构设计

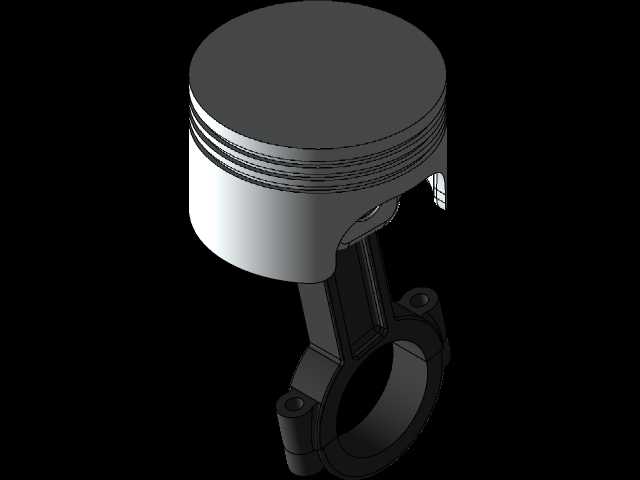

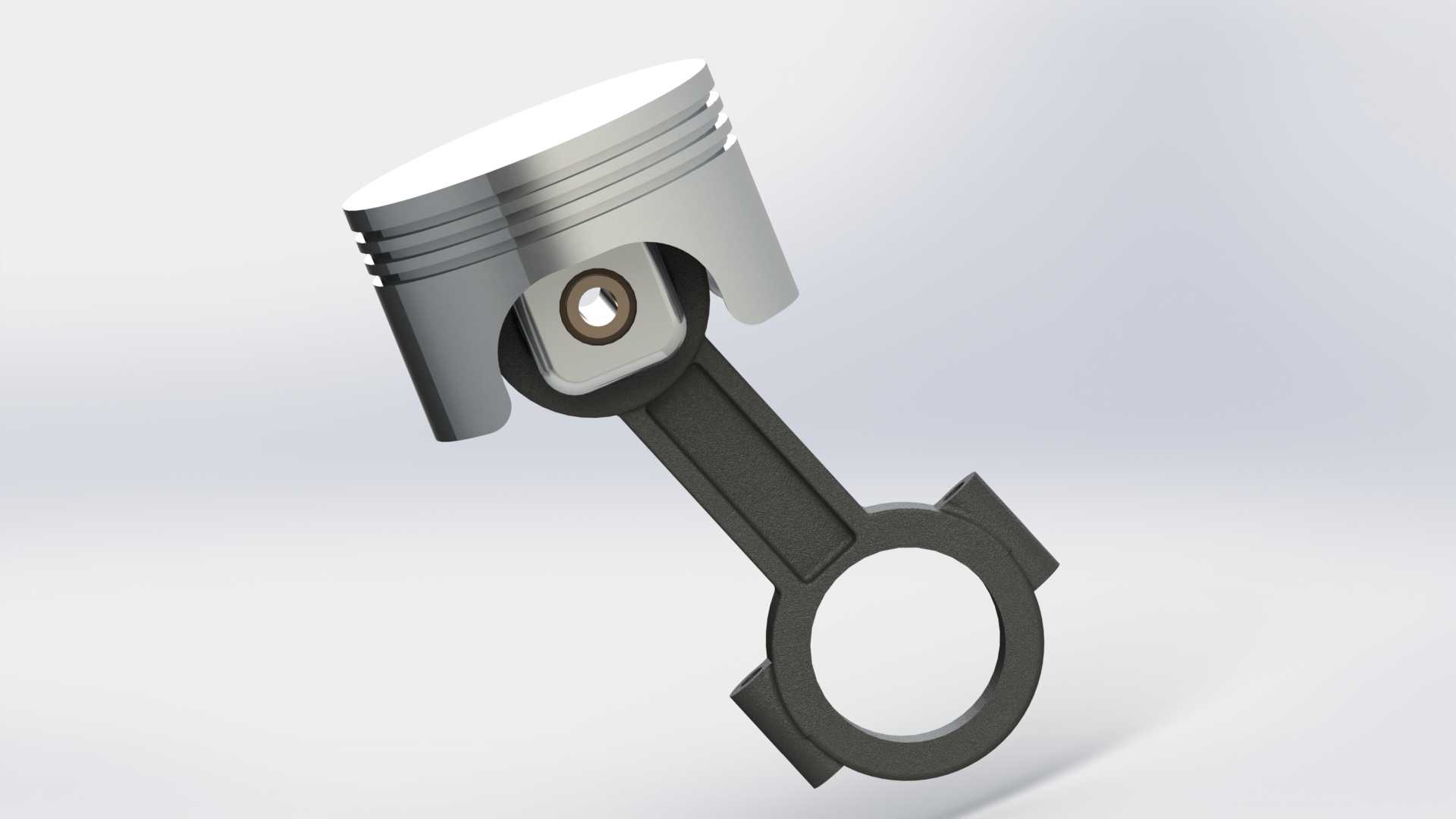

　　这套活塞连杆组件是内燃机曲柄连杆机构的核心运动部件，建模时把活塞头、活塞销、连杆盖与连杆杆身作为一个完整装配体来处理，各零件之间的配合关系在三维结构中都做了明确表达。从实际工况出发，活塞头部承担着将燃烧室内燃气压力转化为往复直线运动的任务，再经由活塞销把载荷传递给连杆，最终由连杆大头驱动曲轴旋转，完成热能向机械能的转换。

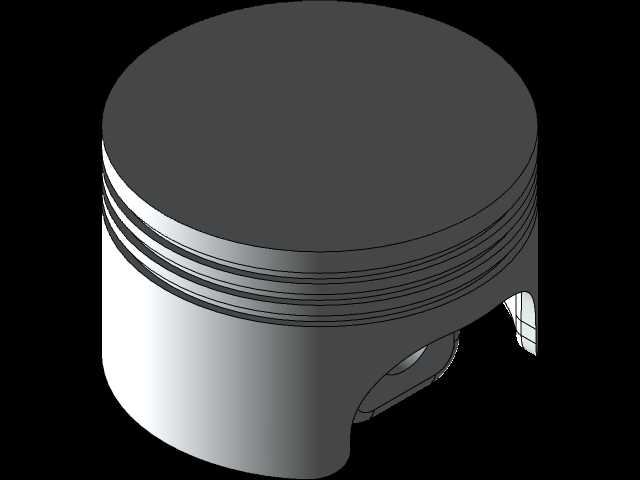

　　在结构布置上，活塞头部加工有多道环槽，用于安装气环与油环。气环负责密封燃烧室，防止高温高压燃气窜入曲轴箱；油环则刮除缸壁上多余的润滑油，避免机油进入燃烧室参与燃烧。环槽的宽度、间距以及与活塞顶面的距离，都直接影响密封效果与热负荷分布，建模时这些特征都按真实零件的加工逻辑还原。活塞顶面的形状决定了燃烧室的几何形态，对于汽油机而言，顶面多采用平顶或浅凹坑设计，以配合缸盖形成合理的挤气面积与压缩比。

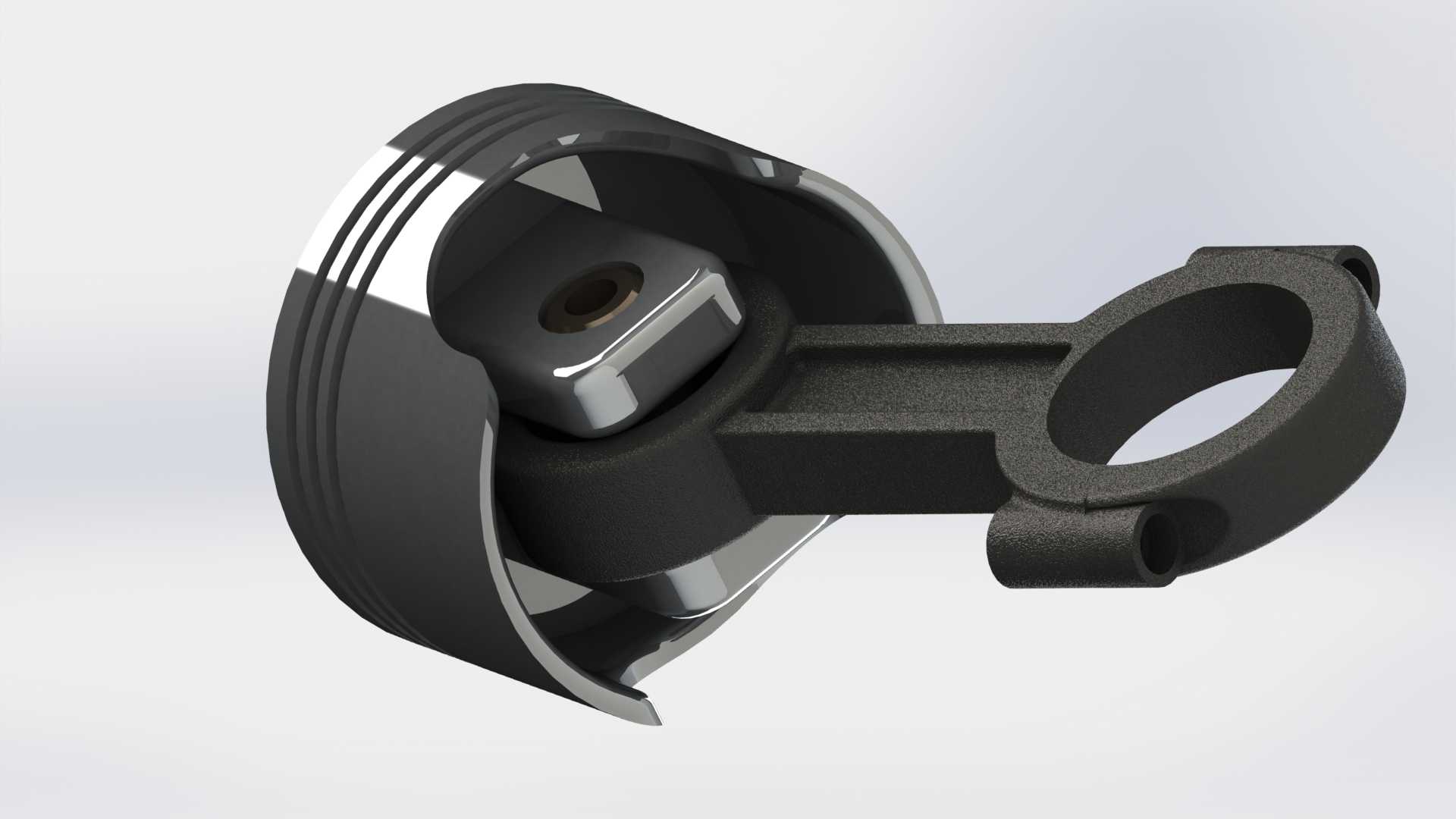

　　活塞销座位于活塞内腔两侧，销座孔内压入或浮动安装活塞销，销的两端通过卡环限位，防止轴向窜动刮伤缸壁。活塞销作为连接活塞与连杆小头的关键传力件，要承受周期性的冲击载荷，因此其外径、内孔以及表面硬化层的设计都围绕高接触疲劳强度展开。连杆小头孔内通常压入青铜衬套，与活塞销形成间隙配合，保证运转时既能相对摆动又能可靠传力。

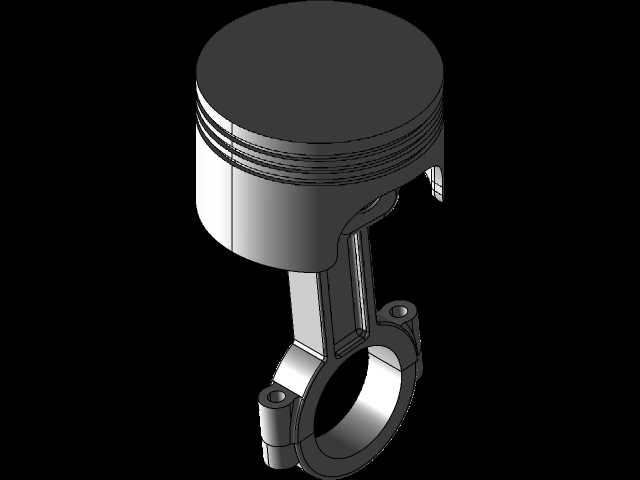

　　连杆杆身采用工字形截面，这是在往复惯性力与离心力共同作用下兼顾刚度与轻量化的典型选择。工字形截面的腹板厚度、翼缘宽度沿杆身轴线变化，从小头到大头过渡区域截面逐渐加大，以适应弯矩分布。连杆大头为剖分式结构，连杆盖通过两根高强度螺栓与杆身紧固，结合面处的定位方式（多为连杆螺栓过盈定位或止口定位）在装配模型中需要准确体现，否则会影响大头孔的圆度与轴瓦的贴合。大头孔内安装上下两片轴瓦，轴瓦背面与大头孔过盈贴合，内表面与曲轴连杆轴颈形成油膜润滑。

　　从安装边界看，活塞总成装入气缸后，活塞裙部在缸套内起导向作用并承受侧推力。裙部的型线并非理想圆柱，而是带有中凸变椭圆的微观型面，用于补偿热膨胀并形成楔形润滑油膜。连杆大头随曲轴做旋转运动，其外圆轮廓必须在运动包络内不与缸体下部、平衡块发生干涉，这一点在三维装配校核中需要通过运动仿真验证。活塞在上止点时，顶面与缸盖底面之间的余隙决定了压缩比，气门凹坑的深度也要保证活塞在上行时不与进排气门相撞。

　　设计思路上，整套组件围绕高转速、高爆压工况下的可靠性展开：活塞材料倾向于共晶铝硅合金以降低往复质量，连杆则多用调质合金钢锻造，保证杆身的疲劳强度。质量控制方面，同一台发动机的各缸活塞连杆组件需要按质量分组选配，将往复质量与旋转质量的差异控制在很小的范围内，以减小发动机振动。模型中各零件的质量属性、质心位置都可以作为后续配组计算的依据。

　　在润滑与冷却路径上，活塞主要通过曲轴连杆轴颈—连杆杆身油道—活塞销的方式获得压力润滑油，部分高强化机型还会在缸体上设置喷油嘴，从底部向活塞内腔喷射冷却油，降低活塞顶与环槽的温度。这些油道孔与喷油避让空间在结构建模时都应预留。整机应用场景覆盖乘用车汽油机、商用车柴油机以及小型通用动力机械，凡是采用往复活塞式内燃机原理的设备，其曲柄连杆机构的设计逻辑都与此相通，差别仅在尺寸比例、材料强化等级与冷却方式的取舍。
