多孔式物料承载干燥托盘结构

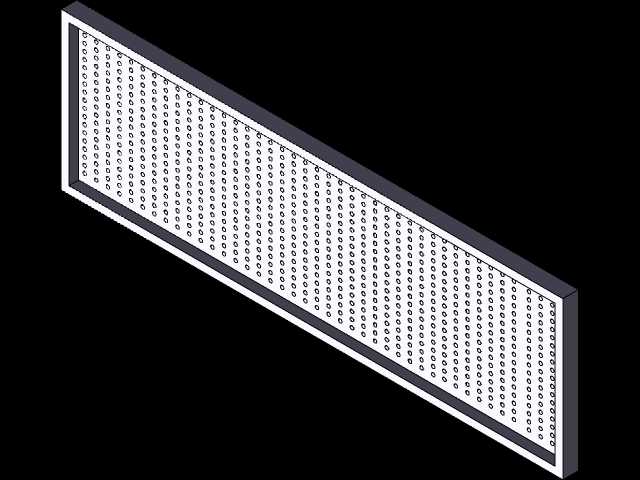

　　该结构以长方形浅盘为主体，盘面采用密集阵列小孔设计，四周保留连续翻边边框，整体形态简洁，重点在于通过孔阵改善通风、沥液和承载性能。实际使用中，这类托盘常见于片材、颗粒料、小型工件在烘干、冷却、清洗、涂布后暂存等工序中的承载环节。物料平铺在盘面上时，热风或环境气流可以从底部孔位穿过，避免整片物料与实心板面贴合造成积液、闷湿或局部温度不均；对于需要沥干的工序，孔阵也能让液体快速下落，减少残留。

　　从结构思路看，托盘的核心不是复杂机构，而是在薄板承载、开孔率、边框刚度和操作边界之间取得平衡。盘面孔位按规则行列布置，孔距均匀，既能保证透气面积，又避免孔过于密集导致板面刚性下降。外围边框向上形成浅围挡，可限制片材或散料在搬运、推送、堆叠过程中滑移外落，同时提高薄板边缘的抗弯能力。托盘整体呈扁平矩形，适合放入烘箱、干燥架、清洗线或层式存放架中，也便于人工取放和周转。

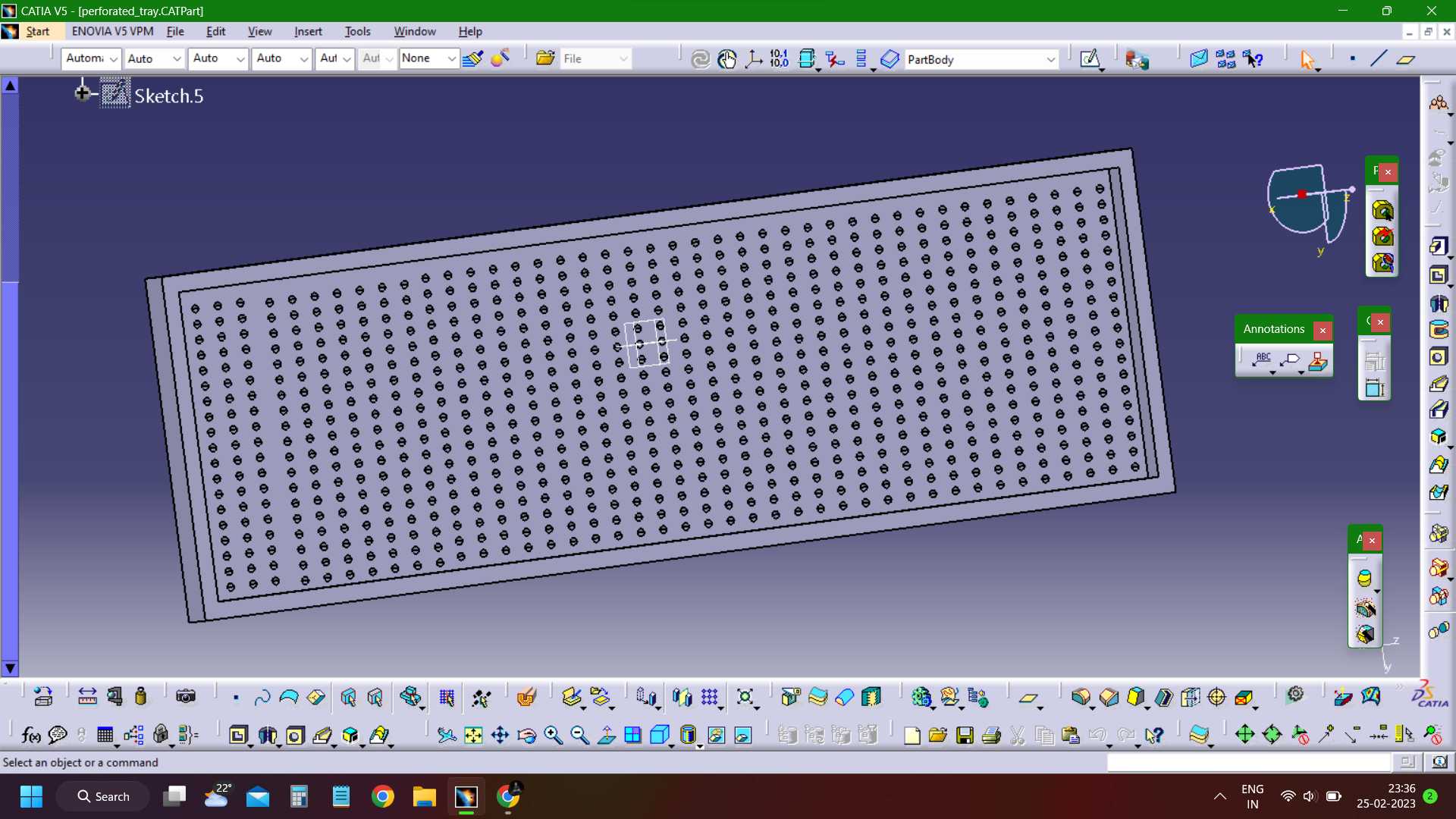

　　建模时需要重点处理孔阵与边框的关系。盘面可先建立长方形基体，再依据物料尺寸、透气量和强度要求确定孔径、孔距及边距。孔区不应无限接近外沿，通常需要保留一定宽度的无孔边带，为翻边、折弯或焊接加强提供位置。若采用钣金工艺，边框可通过折弯形成；若采用机加工或注塑，则需关注壁厚均匀、孔口毛刺和脱模斜度。密集孔特征在三维软件中适合用阵列方式完成，便于后续调整孔距、孔径和排数，而不是逐个重复绘制。

　　外形边界方面，长宽尺寸主要由干燥设备内腔、货架层宽以及单次铺料面积决定。盘深不宜过大，过深会阻碍底部气流并增加取料难度；过浅则难以约束物料。盘角位置应根据工艺选择直角或圆角过渡，圆角更利于清洗和减少应力集中，直角则在某些钣金折弯场景中更容易获得较高空间利用率。底部若需要配合导轨或辊道输送，应校核盘底平面度和边框高度，保证多层堆放时不压伤物料，且在推送过程中不发生卡滞。

　　承载性能上，需要关注薄板在满料状态下的中部挠度。孔阵降低了实体截面，因此边框、边带和盘底加强形式十分关键。对于轻型片材，平板加翻边即可满足；对于较重颗粒或湿料，可在底部增加纵向、横向加强筋，或在盘底设置支撑条，使载荷传递到货架或设备支撑位。孔口方向也应考虑物料表面状态，若物料较软，孔边应去毛刺并做圆滑处理，防止划伤片材；若用于热风循环，孔径还要避免小颗粒漏料。

　　在干燥场景中，托盘往往不是单独使用，而是多层并列布置。层间距、风向和托盘开孔率会共同影响干燥效率。孔阵规则排布有利于气流均匀通过料层，减少边角区域死区；托盘边框则承担堆叠定位和搬运受力作用。清洗或涂覆后沥干场景下，孔位方向、盘体倾斜角度和支撑点位置会影响排液速度，设计时应让盘底在承载后仍保持基本平整，避免中部凹陷形成积液区。

　　该模型对结构设计人员的参考价值，主要体现在薄板类承载件的参数化处理方式：以矩形盘体为基础，用均匀孔阵实现透气沥液，用周边围挡实现物料约束和刚度增强，再通过边带、翻边或加强筋控制变形。设计推进时，可先根据设备内腔确定外形长宽，再按物料最小尺寸确定孔径，按通风或漏液需求确定开孔率，最后校核搬运、堆叠和受热状态下的强度与平整度。这样形成的托盘结构既满足干燥周转用途，也便于在不同产线和料盘规格之间进行尺寸派生。
