手摇式水果削皮去皮工装结构

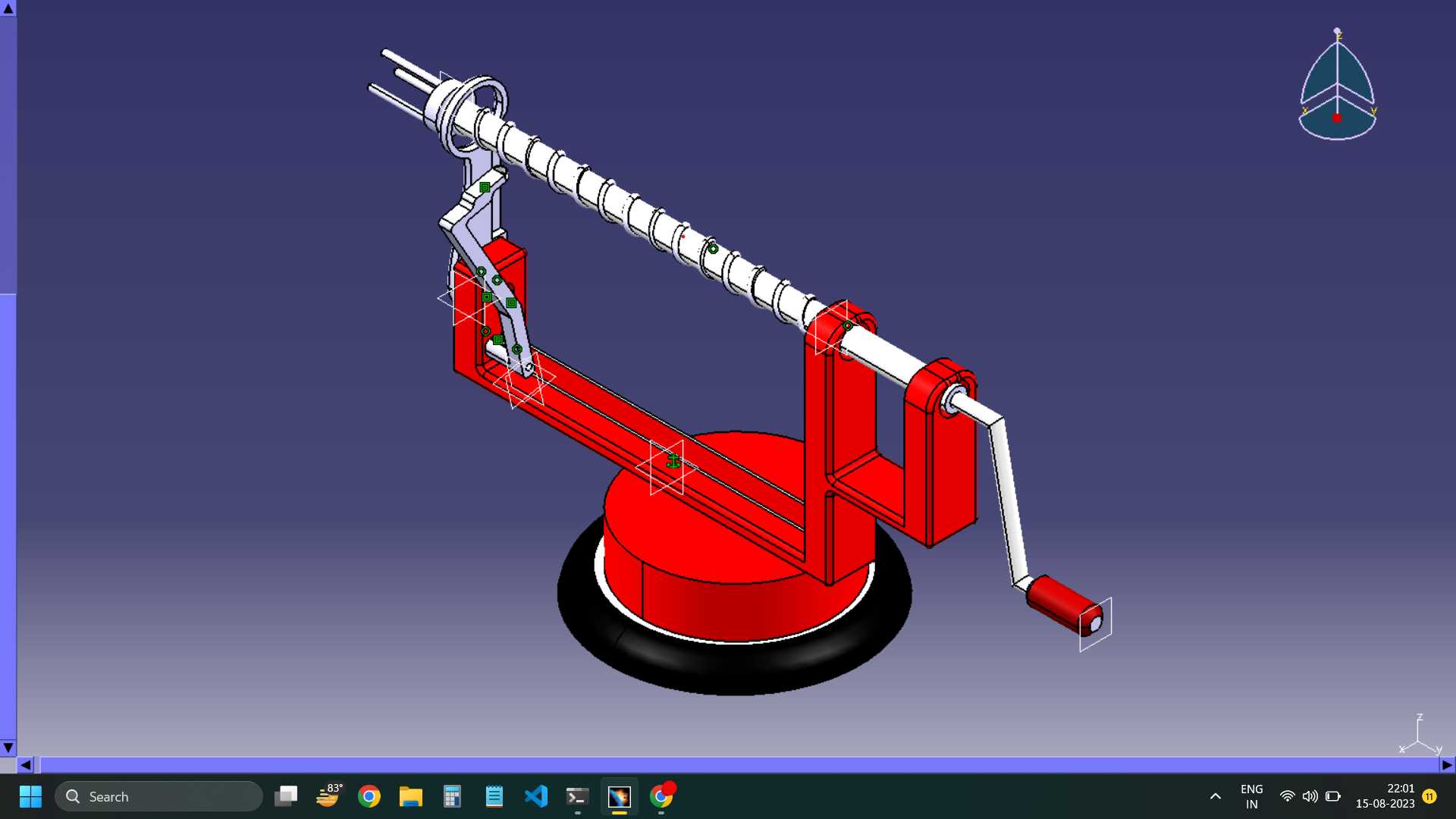

　　该结构面向家庭厨房、小型果蔬预处理摊位以及餐饮后场的轻量去皮作业，核心用途是把苹果、梨、土豆等近似回转体食材的外皮连续削除。设备采用桌面固定式布置，底部为带黑色防滑垫层的圆形底座，底座上方承托红色立式机架；机架一侧布置手摇输入轴，操作者转动手柄后，动力通过内部传动关系带动上方横向主轴旋转。主轴前端设置叉形插针，用于插入并固定水果，使食材随主轴同步转动；主轴旁平行布置带螺旋导向槽的长杆，削皮刀架通过滑块与螺旋槽配合，在水果旋转过程中沿轴向匀速进给，从而形成连续螺旋削皮轨迹。刀架处设置弹性摆臂，刀片通过小范围浮动贴合果面，能够适应水果表面的轻微椭圆度和尺寸差异，避免局部削切过深或漏削。红色机架采用侧板与支撑柱组合形式，承担手摇扭矩、

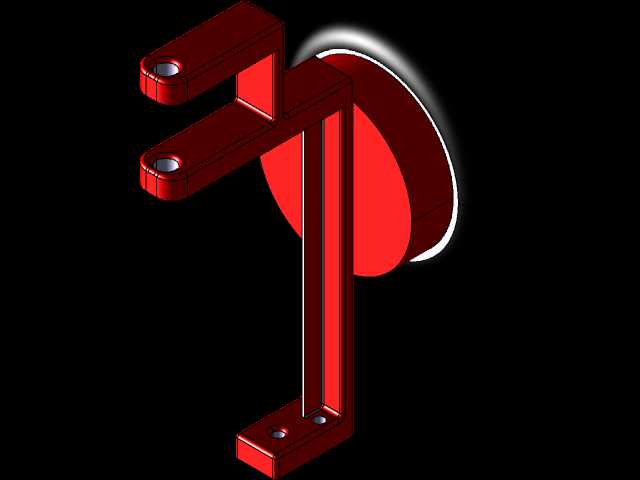

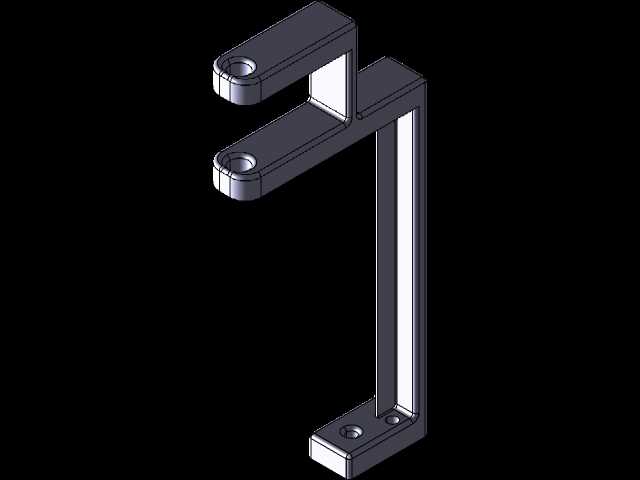

　　切削反力和食材夹持载荷；底座直径大于机架投影范围，可降低操作时倾覆风险。横向工作轴距离底座台面留有足够高度，方便放入中等大小水果，手柄回转区域与刀架运动区域分开，手部操作空间清晰。整体外形以底座为安装边界，上方主轴、导向杆和刀架构成狭长工作区，适合放置在操作台边缘使用。建模时需要重点核对插针中心、刀架运动轨迹和螺旋导向杆之间的相对位置：插针轴线应与水果旋转中心重合，刀片接触点需贴近食材表面，滑块在螺旋槽内移动时不能与主轴、机架发生干涉。手摇柄通过弯折杆连接红色握套，握持半径满足手动输入力矩需求，同时避免手柄靠近底座。削皮刀架的摆臂回转销轴、弹簧压紧位置和刀片角度决定削皮厚度，工程设计中可通过调整刀片伸出量控制去皮层厚，

　　以减少果肉损耗。该类器具虽属于小型厨房机械，但其机构逻辑包含手动驱动、回转夹持、螺旋进给和浮动切削四个部分，对理解简易自动化进给、食材定位和接触式刀具有参考价值。结构外观中红色焊接或装配框架提供直观受力路径，白色螺旋导向杆承担进给规律控制，黑色手柄和底座垫负责操作与防滑。安装时只需保证底座平稳贴合桌面，工作轴前方预留水果取放空间，手柄外侧保留摇转半径即可；维护时可对刀架销轴、滑块和主轴支撑点进行清洁，避免果皮汁液残留造成转动卡滞。
