变截面弯管异径过渡导流构件

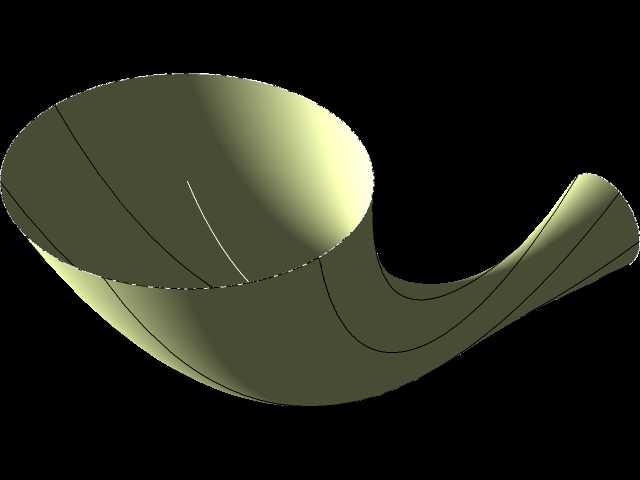

　　在流体输送系统的管路改造与非标设备集成现场，经常会遇到两端通径不一致、走向又必须平滑转弯的工况，这类位置如果直接用标准弯头搭配异径管拼接，不仅焊缝数量多、占用安装空间大，还容易在截面突变处形成涡流死区，带来压损升高、介质滞留甚至局部冲刷磨损的问题。这款变曲率异径弯通构件正是针对这类工程痛点完成的结构方案，整体采用沿空间引导线连续扫掠的成型逻辑，把直径渐变的过渡段和弧形转向段整合为单一连续壳体，没有拼接台阶，内壁全程保持顺滑过渡。

　　从实际使用场景来看，这类构件常见于粉体气力输送管线、通风除尘风道、食品浆料输送管路以及小型水力试验台的流道转接位置。粉体输送工况下，平滑的内壁曲率可以避免物料在拐角处堆积架桥，减少长期运行后的堵管风险；通风系统中，连续变径的流道能让气流沿轴向逐步加速或减速，相比 abrupt 截面变化，局部阻力系数可明显降低，配套风机的运行功耗也更容易控制在设计区间。做浆料输送时，无死角的曲面结构也让CIP清洗流程更容易覆盖全部内壁，不会在拼接缝隙处残留介质。

　　建模过程中首先确定的是两端的安装边界：大口径端作为上游接入段，端面保持垂直于入口轴线，预留标准法兰对接的贴合平面；小口径端作为下游出口，轴线沿弧形轨迹自然偏转，两端面的空间方位根据现场相邻设备的接口坐标标定，确保安装时不需要额外配管强行对位。中心引导线采用两段相切的空间曲线组合，转向段的曲率半径经过取值校核，避免曲率过小导致弯管内侧流速过快、外侧出现流动分离；截面圆的直径沿引导线弧长做连续渐变，而非在某一位置突然跳变，直径变化率控制在平缓区间，保证每一处轴向截面的通流面积过渡都没有突变。

　　壳体壁厚按照常压输送工况选取均匀厚度，外曲面与内曲面保持等距偏置，既保证整体刚性，也控制构件整体重量，方便现场吊装就位。两端接口处预留了法兰焊接的直边段，直段长度满足法兰盘装配和环缝焊接的操作空间，不会因为曲面直接贴合法兰面导致焊缝无法施焊。构件外表面没有额外的加强筋凸起，一方面减少外部积灰，另一方面也让保温层包覆施工更加方便，现场做岩棉或橡塑保温时可以直接沿曲面贴合，不需要裁切异形件。

　　结构校核阶段重点关注弯管外侧的壁厚强度，转向段在介质内压作用下外弯侧会承受更高的环向应力，均匀壁厚设计配合大曲率半径，可将应力水平控制在常用管材的许用范围内；如果用于高压工况，也可以在外弯侧局部追加补强包覆层，不改变内部流道形态。安装边界上，构件的整体外包络尺寸由引导线总弧长和两端最大外径决定，布置管线时只需提前校核转弯路径上没有其他管线或钢架干涉，两端法兰的螺栓孔方位可在装配阶段随对接设备微调，适配不同现场的安装角度。

　　这款构件的设计思路本质是把“转向”和“变径”两个管路功能合并到同一个零件上，减少管路中的零件数量和泄漏点，同时从流道几何根源上降低局部阻力，对于追求紧凑布局、低运行损耗的流体系统而言，是一种实用性很强的非标管路解决方案。
