台式机用虎钳夹紧工装结构设计

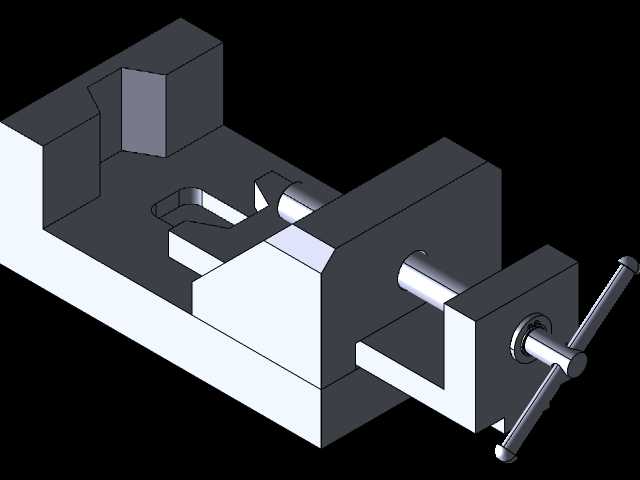

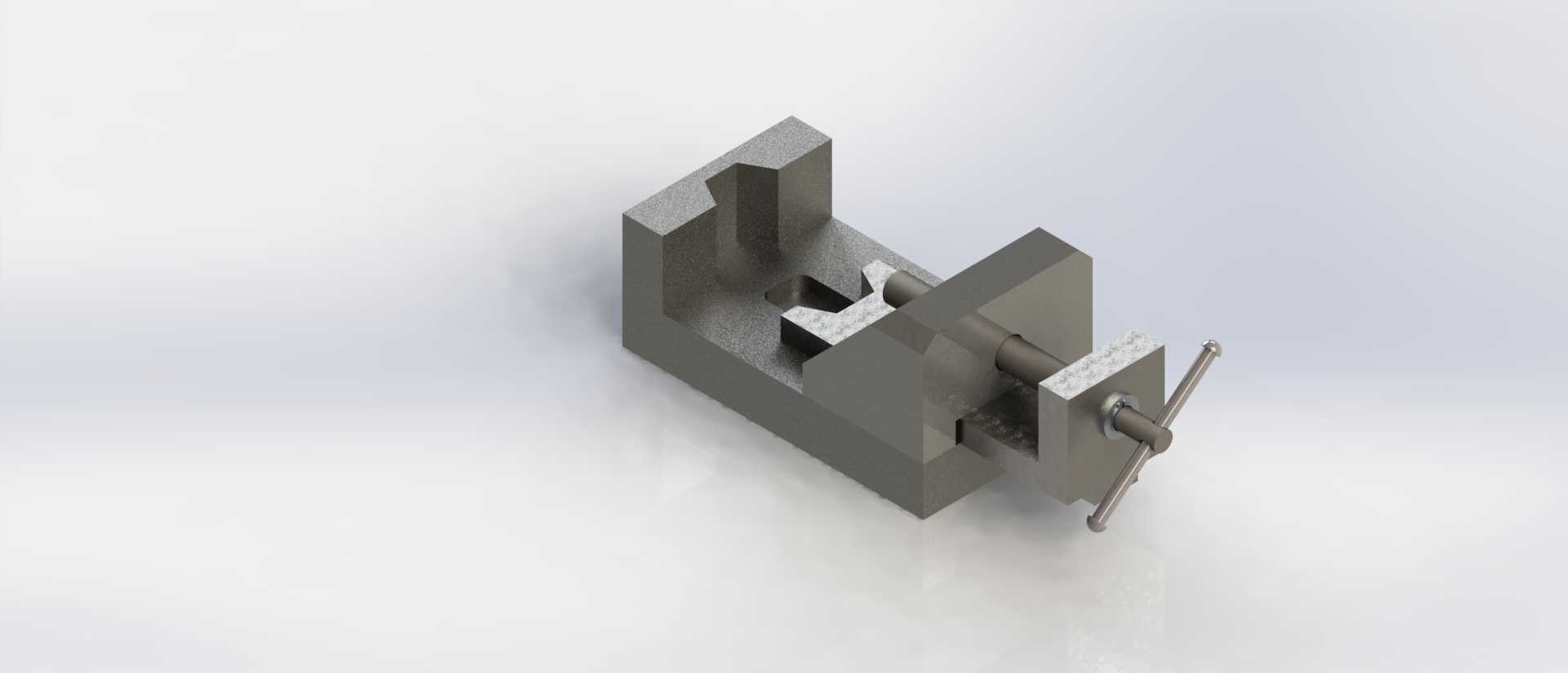

　　这套手动台虎钳的三维结构，是车间里最常见的工位级夹紧载体，建模时没有做多余的装饰特征，每一处块体、孔位和配合面都对应实际加工与装配逻辑。从使用场景倒推结构，钳工工位、普通铣床、轻型钻床、台式砂轮机旁的工件固定，都离不开这类夹具：它不需要外接气源或液压站，纯靠丝杠副传递人手的扳动力，就能把毛坯、半成品或待修配件牢牢压在固定钳口与活动钳口之间，完成锯削、锉配、钻孔、攻丝、轻铣、去毛刺等工序。

　　整体布局采用经典的底座一体式固定钳身加滑动活动钳身方案。固定钳身是整个夹具的刚性基准，底部预留安装通孔，可直接穿过T型螺栓锁紧在机床工作台或钳工台面上，安装边界要提前核对：底座长宽方向的落位尺寸需匹配工作台T型槽间距，钳口高度方向不能超出机床主轴或钻套的下行行程范围，避免装夹后刀具与钳身发生干涉。活动钳身沿固定钳身的导向导轨做直线往复运动，导轨面采用贴合面配合，建模时预留了合理的滑动间隙，既保证活动钳身移动顺畅不卡滞，又能承受夹紧时的倾覆力矩，防止钳口上翘导致工件松动。

　　核心传力部件是梯形丝杠与配套螺母。丝杠一端通过台阶轴和销轴限位在固定钳身端部，只能转动不能轴向窜动，旋转手柄带动丝杠回转，螺母固定在活动钳身内部，将丝杠的旋转运动转化为活动钳身的直线进给。梯形螺纹的选型在这里很务实：牙型强度高、自锁性能好，夹紧后即便撤去手柄外力，工件的反作用力也不会推动丝杠反转松脱，这一点在振动较大的铣削、钻削工况下尤为关键。手柄采用穿杆式结构，光杆穿过丝杠端部的横孔，两端可加装挡圈防止滑脱，操作人员双手扳动手柄两端就能获得足够的夹紧力，力臂长度经过适配，单人正常施力即可夹紧常规钢件、铝件或木质工件，无需借助加力套管。

　　钳口部分是直接接触工件的功能区，固定钳口和活动钳口的相对面上都设计了可更换的钳口板，钳口板表面加工出交叉防滑齿纹，增加与工件接触面的摩擦力，避免夹紧后工件打滑移位。钳口板通过沉头螺钉固定在钳身上，长期使用齿纹磨损后，只需拆下螺钉更换新钳口板，不必整体报废钳身，大幅降低工装维护成本。针对不同加工需求，这套结构也预留了拓展空间：可换装平口钳口板夹持精加工面，换装软质铝钳口或铜钳口保护薄壁工件、已加工表面，换装V型钳口夹持圆棒、轴类零件，适配多品类工件的装夹需求。

　　建模过程中对各部件的装配关系做了完整还原：固定钳身的导轨导向面、活动钳身的滑动贴合面、丝杠的同轴度、螺母的安装定位面、钳口板的贴合基准都按实际装配公差搭建，活动钳身全行程移动无干涉，手柄回转空间充足，操作人员扳动手柄时不会与钳身、底座或工作台边缘碰撞。结构细节上，固定钳身尾部的丝杠支撑座做了加厚处理，承受夹紧反力时不易变形；底座边角做了倒角去锐，避免装配和使用过程中划伤操作人员；各连接螺钉的规格、沉孔深度都符合标准件选型规范，直接出工程图即可投入加工。

　　从工装选型角度看，这类手动虎钳的核心优势是结构简单、可靠性高、维护便捷，不依赖外部动力源，单件小批量生产、机修车间、实训工位都能快速部署。设计时重点把控刚性与行程的平衡：钳身主体采用厚实的铸铁或焊接钢结构，保证夹紧时整体形变小，工件定位精度稳定；钳口开口行程覆盖常见中小型工件的尺寸范围，既不会因行程过大导致钳身体积冗余、占用工作台空间，也不会因行程不足无法容纳常规毛坯。整套三维模型完整呈现了手动虎钳从动力输入、运动转换到工件夹紧的全链路结构，可作为夹具设计参考、工装教学演示或同类产品改型设计的基础结构，直接导入工程环境即可开展干涉检查、行程校核与工程图导出工作。
