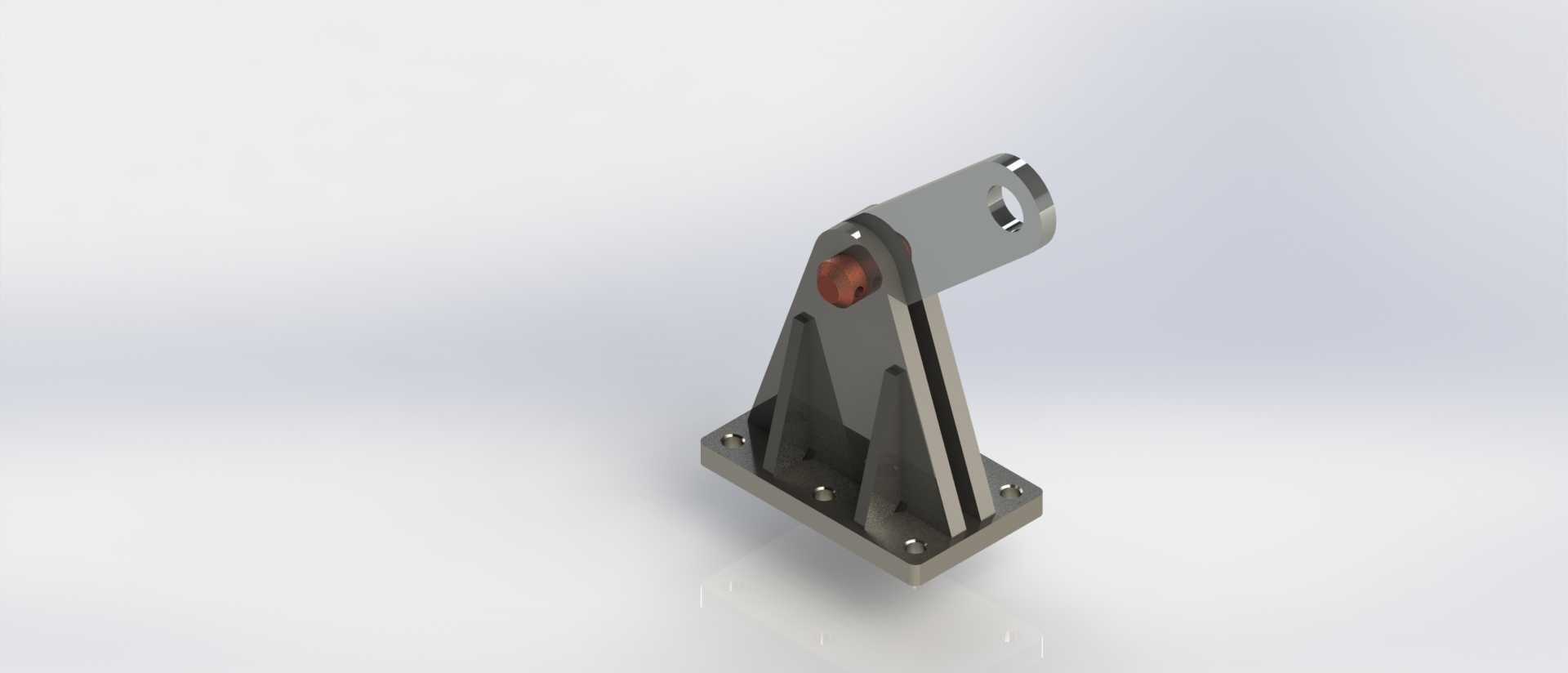

立式铰接支座带侧装销轴连接构件

　　该构件在自动化产线的工位翻转机构、工装夹具的摆臂连接段以及小型输送设备的张紧摆架中十分常见，核心作用是为两个存在相对转动需求的部件提供刚性支撑基准与回转铰接点位。从实际装机场景来看，这类支座常固定在设备台面的型材安装面或者焊接机架的立板上，侧向外伸的销轴端用于连接摆杆、连杆或者浮动压头，工作过程中支座本体承受铰接点传递的径向剪切力与小幅倾覆力矩，因此结构设计优先保证支撑刚度与铰接同轴度。

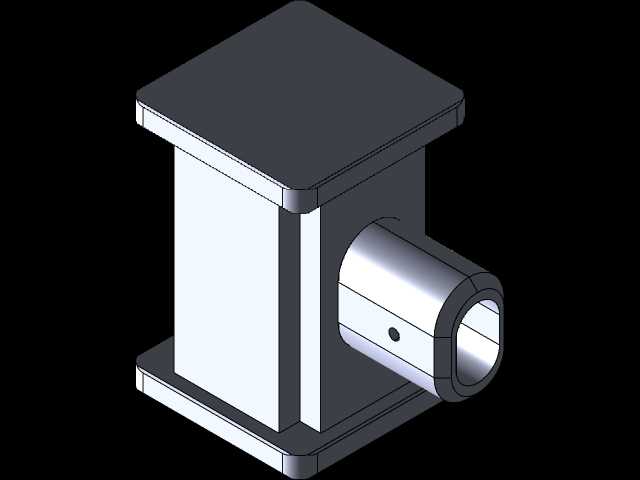

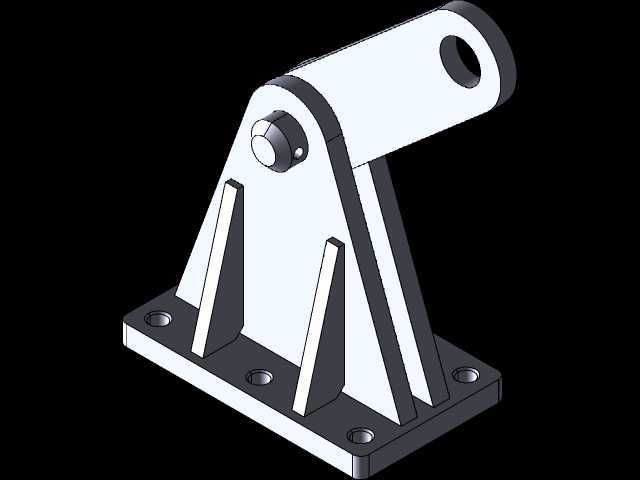

　　外形上主体采用立式工字形支撑框架，上下两端设置水平方形安装板，上板用于和上方固定机架贴合锁附，下板可直接落在工作台面或者对接下方垫高垫块，两侧立板平行布置形成中空避让空间，既减少整体用料重量，又能为摆臂的摆动行程留出足够活动间隙，避免运动过程中发生结构干涉。侧向伸出的铰接套筒与主体立板垂直相接，套筒内孔为销轴装配位，孔口做倒角引导处理，方便销轴压装或者穿入，套筒侧壁开设的径向小孔可装入紧定螺钉，对插入的销轴进行周向与轴向锁止，防止销轴在往复摆动中出现窜动脱出。

　　设计思路上没有采用整块实体铣削的方案，而是用板件拼接式的框架结构，在保证上下安装面平行度、铰接孔轴线与安装面垂直度的前提下，大幅降低构件整体重量，同时中空区域可以容纳摆臂的摆动行程，不需要额外在周边做避让缺口。上下方形安装板的四个角位预留螺栓过孔，安装时可以根据机架的孔位间距调整固定位置，适配不同规格的铝型材台面与钢板机架。铰接套筒的壁厚经过受力校核，在常规工装夹持、轻载摆臂传动的工况下，套筒内孔不会因为长期受径向挤压出现变形，销轴与孔的配合间隙可以长期保持在设计公差范围内，避免铰接点出现旷量异响。

　　安装边界方面，构件的整体高度决定了铰接点距离安装台面的垂直高度，选型时需要核对摆臂的回转半径，确保摆臂上下摆动时最低点不会触碰台面，最高点不会和上方机架的走线槽、防护板发生碰撞。侧向套筒的外伸长度需要匹配对接摆杆的连接耳厚度，若摆杆为双夹耳结构，套筒长度需嵌入两耳之间的空隙；若为单耳连接，则套筒端面与耳板侧面贴合后再穿销轴。安装面的平面度要求控制在常规机械安装公差范围内，如果机架焊接面存在凸起焊渣或者不平整，需要提前打磨垫平，避免支座锁紧后出现内应力，导致立板偏斜、铰接孔轴线偏移，最终造成摆臂运动卡滞。

　　建模过程中需要重点管控三处配合关系：一是上下安装板的螺栓孔位置度，保证孔位和机架预设安装孔对齐；二是铰接套筒内孔与销轴的配合公差，转动场景选用间隙配合，固定销轴场景可选过渡配合；三是套筒侧壁紧定螺孔与销轴上环槽的对位关系，确保紧定螺钉端头可以准确卡入环槽，实现可靠锁止。这类构件虽然结构不复杂，但作为传动链里的固定支撑节点，其形位公差直接决定后续铰接运动的平顺性，在非标工装设计、小型专机改造里属于复用率很高的基础支撑零件。
