塑料水瓶吹塑成型模具结构设计

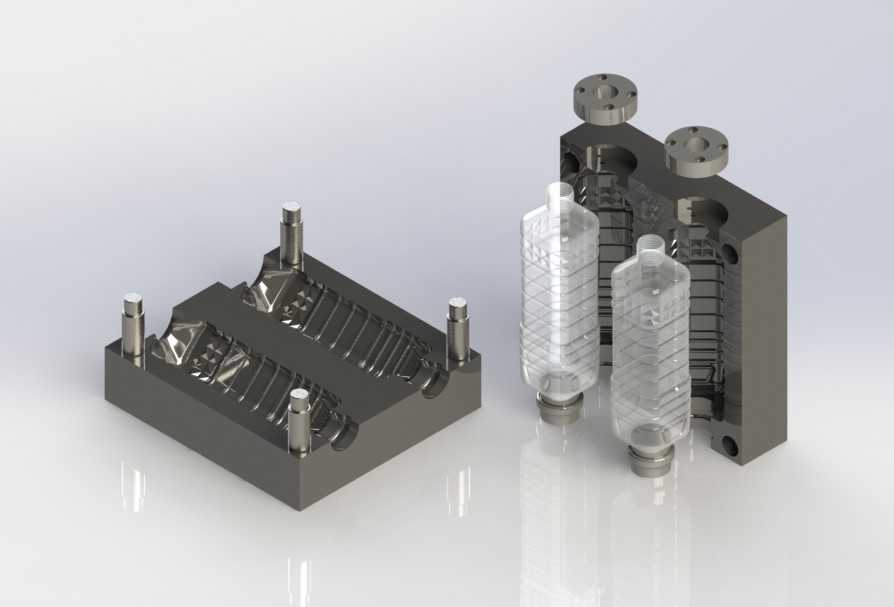

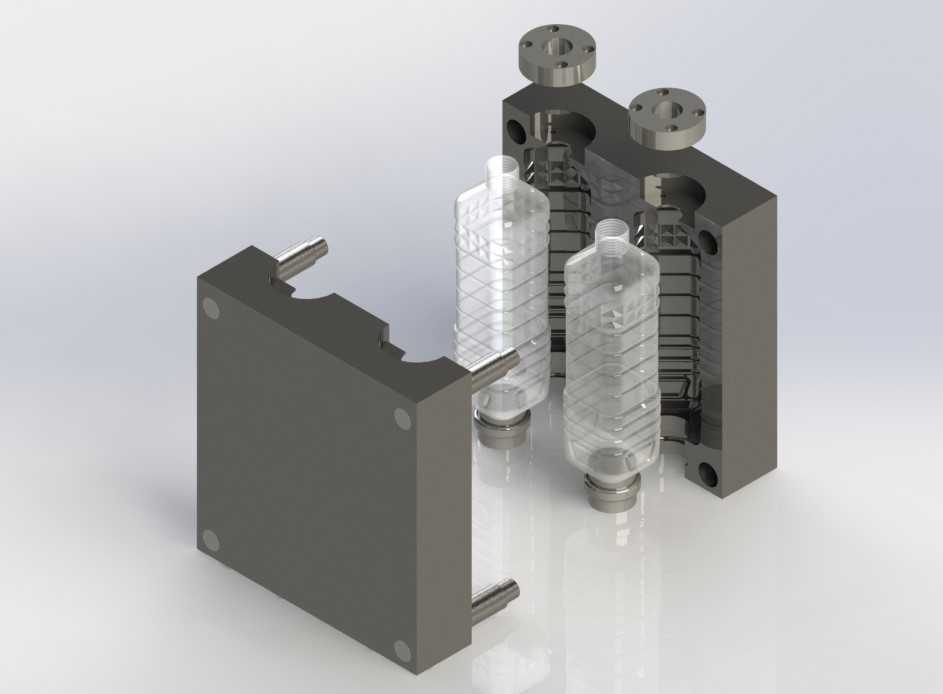

　　这套吹塑模具针对PET材质饮用水瓶的批量生产场景开发，适配常规挤出吹塑、注拉吹成型设备的安装接口，可直接对接现有吹塑生产线的模架装夹位，无需额外定制转接工装。从结构拆分来看，模具采用哈夫式对开分型结构，分型面沿瓶身轴向中心平面设置，合模时依靠四组对称布置的导柱导套实现精准对位，导柱采用台阶式定位结构，合模过程中先通过前端锥形导入段完成初定位，再通过圆柱配合段保证型腔同轴度，避免合模错位导致的瓶身飞边、壁厚不均问题。

　　型腔部分直接加工在模仁镶块上，模仁采用预硬塑胶模具钢整体铣削成型，型腔表面沿瓶身纹理方向做了抛光处理，表面粗糙度控制在Ra0.8以内，保证吹塑成型后瓶身外表面无刀痕、无拉伤，可直接满足透明塑料瓶的外观要求。模仁内部随型腔轮廓布置了螺旋式冷却水道，水道距离型腔壁的距离保持均匀的12mm，水道直径8mm，进出水口设置在模架底部，可直接对接生产线的冷却水循环系统，保证吹塑过程中型腔温度均匀控制在10-15℃区间，缩短塑料型坯的冷却定型时间，避免瓶身出现收缩凹陷、变形翘曲问题。

　　模架部分采用标准模架改制，上下模板厚度分别为35mm、45mm，整体安装边界尺寸适配30吨锁模力的吹塑设备，装夹槽位置与常规吹塑机的T型槽位置完全匹配，安装时可直接通过压块固定，无需额外打孔加工。模具上设置了两组瓶底成型镶块，镶块采用快拆式结构，通过内六角螺丝固定在动模侧，后续如果需要更换不同底部造型的瓶型，仅需更换对应瓶底镶块即可，无需重新加工整套模仁，降低多规格产品生产的模具改造成本。

　　在实际生产场景中，这套模具适配常见的500ml、550ml规格圆形饮用水瓶生产，单模一次可成型2件瓶体，配合自动化吹塑设备的取件机械手，单模成型周期可控制在12-15秒，班产可达3000件以上。合模面处设置了宽8mm、深0.2mm的溢料槽，可容纳吹塑过程中溢出的少量余料，避免余料挤入分型面导致合模不严，同时溢料槽的位置避开了瓶身外观区域，后续修剪飞边时不会在瓶身留下明显修剪痕迹。

　　导向部件的导套采用自润滑铜套材质，长期往复开合模过程中无需频繁加注润滑脂，避免油污污染瓶身表面，符合食品包装类产品的生产卫生要求。模具的浇口套位置适配注拉吹设备的注料口位置，注料口衬套采用铍铜材质，具备良好的导热性，可保证注料过程中料温均匀，避免型坯出现局部冷料、结晶发白问题。

　　从设计逻辑来看，这套模具在结构上优先考虑了量产过程中的稳定性与维护便捷性，所有易磨损部件均采用镶拼式结构，比如瓶口的螺纹成型环、瓶底的耐磨镶块，长期生产出现磨损后可单独更换，无需报废整套模仁，大幅降低模具的全生命周期维护成本。冷却水道的排布经过热流仿真验证，瓶身不同位置的冷却速率差控制在5%以内，可保证成型后瓶身各位置的收缩率一致，避免出现瓶身椭圆、瓶口偏心等尺寸超差问题，成型后的瓶子瓶口尺寸精度可控制在±0.1mm以内，可直接适配常规旋盖设备的封口要求，无需后续二次修口加工。

　　模具的排气槽设置在分型面与瓶身肩部、底部的拐角位置，排气槽深度0.03mm，既可以保证吹塑过程中型腔内的空气顺利排出，避免瓶身出现气泡、缺料问题，又不会导致塑料挤入排气槽形成飞边。在安装适配性上，模具的顶出结构采用吹气顶出方式，开模到位后通过模架内部的气路向型腔内通入低压压缩空气，将冷却定型的瓶体从模仁上吹出，配合生产线的取件工装可实现完全自动化生产，无需人工取件，适配高速量产生产线的节拍要求。
