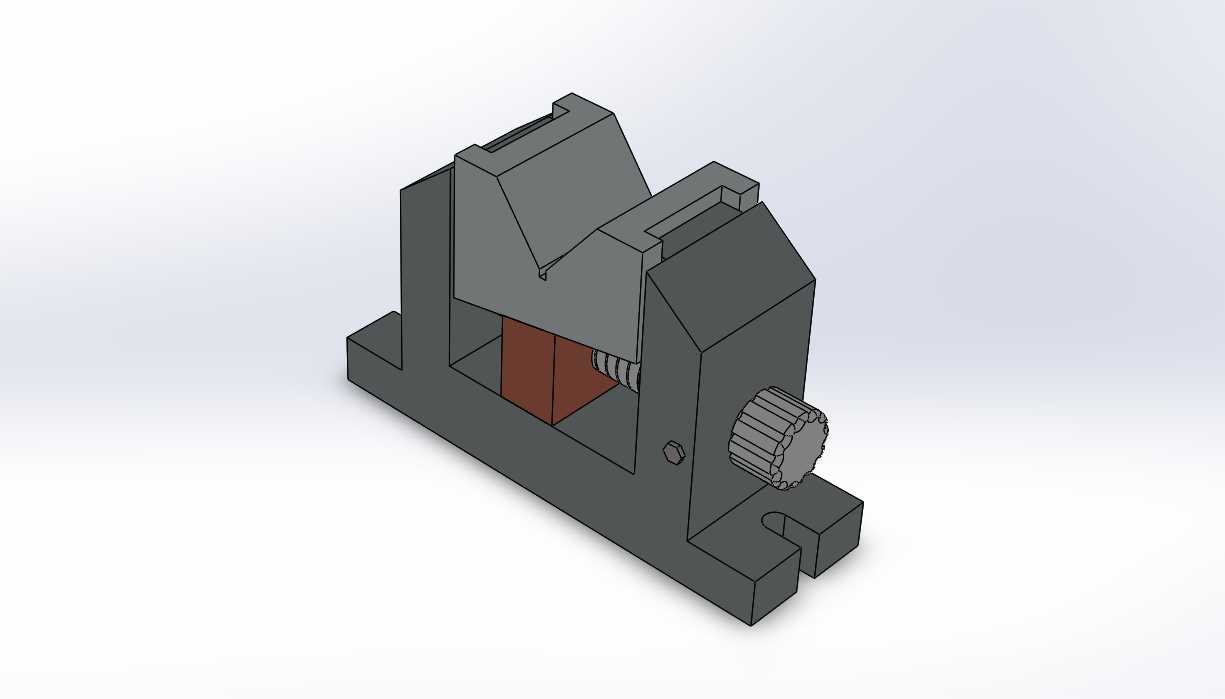

可调式V形圆柱零件定位夹持工装

　　这套可调V形定位装置，是面向立式加工中心、数控铣床工序里圆柱类工件装夹痛点开发的专用工装，日常车间里轴类毛坯、销轴零件、圆柱套坯在平口钳上直接装夹时，很容易出现轴线找正耗时久、不同直径工件换型要反复垫垫片、批量加工时工件中心高漂移的问题，这套结构就是针对这些现场问题做的优化设计。

　　整套装置的支撑基体采用一体式铸铁或调质钢板铣削成型，底座底面做全平面精磨处理，可直接贴合机床工作台面，底座两侧预留的贯通槽可配合T型螺栓完成整机固定，安装时不需要额外做适配转接板，底座的长宽边界控制在小型加工中心工作台的行程范围内，不会和刀库换刀路径、机床防护门产生干涉，底座底面的平面度、两侧定位基准边的垂直度都按工装夹具的IT7级公差管控，保证装机后基准统一。

　　装置核心的承托部件是两组对称布置的V形导向块，V形开口夹角采用90度通用设计，这个角度的V形面对不同直径圆柱件的对中误差最小，夹持接触应力分布也更均匀，不会在薄壁圆柱工件表面压出夹痕。两组V形块并非固定锁死在底座上，而是和底座内部的导向滑槽做精密滑动配合，导向槽的配合间隙控制在0.02mm以内，滑动过程无卡顿、无侧向窜动，保证V形块移动时始终保持对称对中。

　　驱动V形块开合调整的是布置在底座侧端的调节螺钉，螺钉采用细牙梯形螺纹设计，细牙螺纹的自锁性能更好，调整到位后不需要额外加装锁止部件，就能承受铣削加工时的切削振动，不会出现夹持位置松动偏移的情况。螺钉的端侧加工出内六角孔，现场操作人员用标准内六角扳手即可完成夹持开度调整，调节螺杆的行程覆盖了常见小直径销轴到中等直径轴坯的夹持范围，换型时不需要更换V形垫块，只需要旋转螺钉带动两个导向V形块同步滑移，就能快速适配不同外径的圆柱工件。

　　底座中部的空腔位置预留了避让空间，当加工圆柱工件的端面径向孔、轴向槽特征时，刀具可以直接伸入空腔内完成走刀，不会切伤工装基体，V形块的接触棱边都做了小倒角钝化处理，既避免工件吊装下放时刮伤零件表面，也能减少V形口长期使用后的磕碰变形。整套工装的高度尺寸经过适配优化，工件装夹完成后，圆柱轴线的中心高和机床主轴的常用作业区间匹配，不需要操作人员额外垫高刀具伸长量，能有效缩短刀具悬长，提升切削时的刚性，减少加工振纹。

　　在实际生产场景里，这类可调V形工装既可以单台使用，完成短轴类零件的钻铣工序定位，也可以两台并排布置在工作台上，共同承托长轴类工件，完成长轴上键槽、径向孔的加工，相比固定式V形块，它省去了不同直径工件换型时更换垫块、重新打表找正的辅助时间，单批次工件的装夹找正时间能压缩到原来的三分之一，而且滑动导向的对中特性可以自动保证圆柱工件的轴线和工作台进给方向平行，对操作工人的找正技能要求更低，批量加工时的工件一致性更稳定。

　　结构设计上没有采用复杂的液压、气动驱动元件，纯机械螺纹调节的结构故障率极低，车间日常使用只需要定期在导向滑槽、调节螺纹处加注润滑脂即可维护，恶劣的切削液冲刷、铸铁粉尘环境下也不会出现元件卡滞失效的问题，非常适合中小批量机加工产线的柔性装夹需求。
