施耐德EZ9系列微型断路器结构

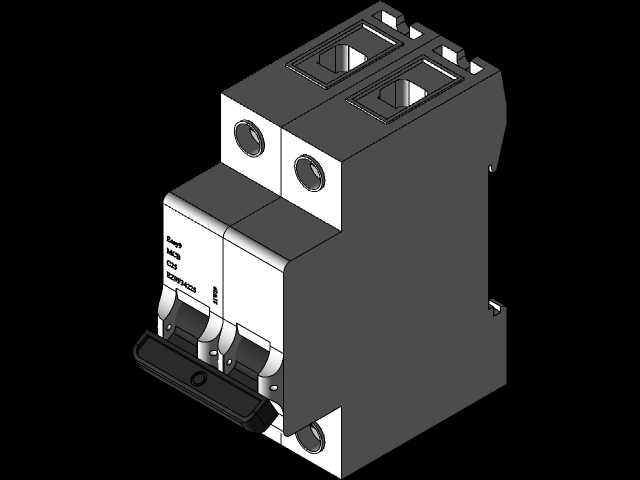

　　这套三维结构对应施耐德EZ9系列微型断路器，覆盖EZ9F34125与EZ9F34225两款单极规格，建模时以厂商公开STEP外形为参照，重新梳理了壳体、操作手柄、进出线端子、DIN导轨卡扣与内部灭弧腔占位之间的装配关系，适合在低压配电盘、照明配电箱、设备控制柜的布局阶段直接调用。

　　从实际使用场景看，这类1P宽度的MCB大量出现在楼宇照明回路、小型动力支路、PLC柜电源进线、自动化设备二次配电以及家用配电箱内。它的核心任务有两个：一是回路电流长期超过额定值时，依靠双金属片受热弯曲带动机构延时脱扣，避免线缆过热老化；二是出线侧发生短路、电流瞬间冲高时，由电磁脱扣器快速顶开触点，把故障回路从母线上切断。两款型号分别对应不同额定电流档位，选型时需要和导线截面积、负载启动特性、上下级保护选择性配合，而不是只按安装空间占位来选。

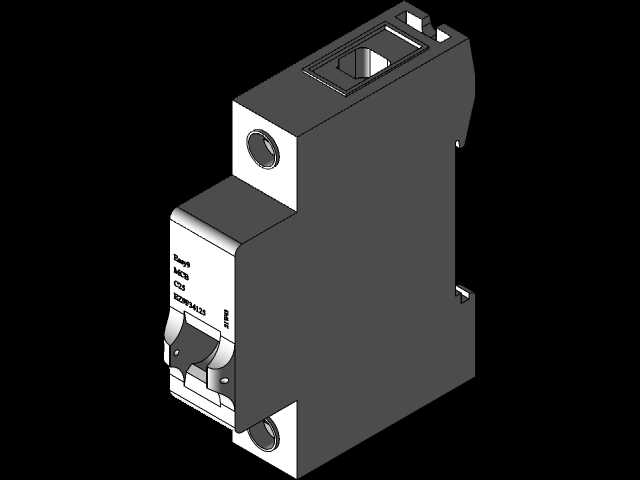

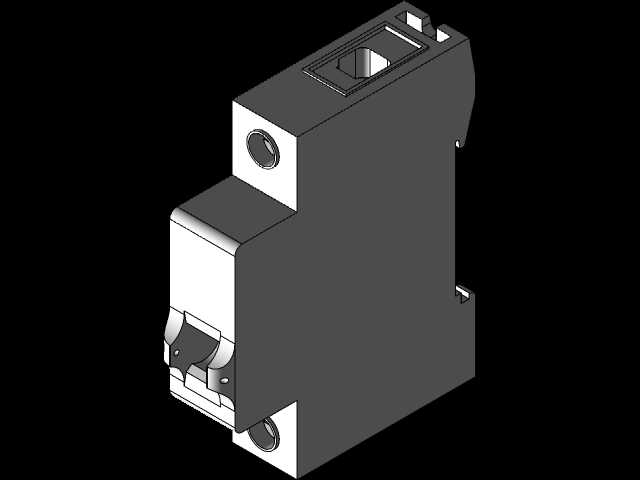

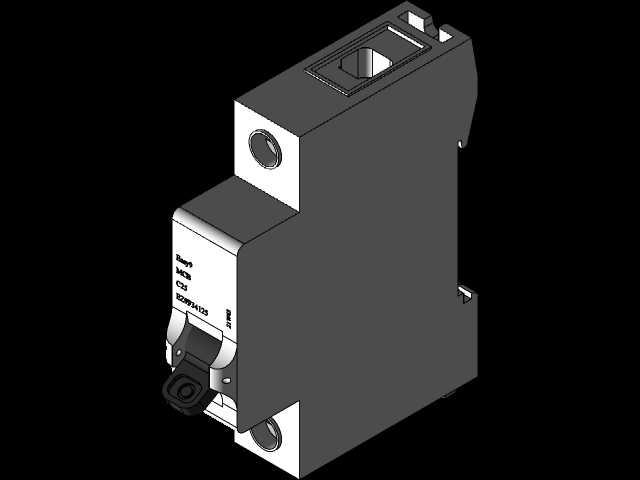

　　外形上，单极产品采用标准模数化宽度，正面高度与深度按导轨式低压电器的常规边界控制。模型把顶部进线端、底部出线端的螺钉压线区域、正面拨动手柄、侧面拼接定位槽以及背部35mm DIN导轨卡爪都做了表达。布置柜内排布时，左右方向要预留多极并排拼接的位置，相邻断路器通过侧面卡扣贴合；深度方向不能只看本体外壳，还要计入导线弯曲半径、端子螺钉操作空间以及线槽到开关进线端的走线距离；正面则要保证手柄分合闸行程不被门板、标签条或线束干涉。

　　背部导轨卡扣是安装边界里容易被忽略的部分。卡爪在装入DIN导轨时会产生弹性变形，模型中保留了卡扣凸出轮廓和下侧抵靠边，布局时若把断路器紧贴安装板台阶、线槽侧壁或其他元件，可能导致导轨无法顺利卡入，后期维护也难以用螺丝刀撬下。上下端子区域同样需要留出工具操作空间，尤其是多台开关密集排列时，压线螺钉、接线鼻子和电缆外径会共同占用端子附近的立体空间，二维盘柜图上只画矩形轮廓往往不能暴露这些干涉。

　　结构设计思路上，外壳分为前壳、后壳与中框区域，正面手柄露出在操作窗口内，手柄旁标注型号、脱扣曲线与额定电流信息；壳体两端的端子孔用于引入铜导线或汇流排，内部则包含动触头、静触头、灭弧栅片、双金属片、磁脱扣线圈和机械锁扣。虽然外观模型不要求完整还原每一个冲压件，但在做设备数字样机时，把灭弧室体积、手柄摆动范围、端子夹持高度作为占位边界保留下来，能够帮助电气与结构工程师同步判断柜内温升、飞弧距离和人工操作便利性。

　　在成套柜设计中，微型断路器通常与漏电保护附件、分励脱扣器、辅助触点、汇流排和零线端子排配合使用。单极本体侧面的拼接特征决定了附件扩展方式，若后续需要增加辅助信号反馈或漏电保护，应在初始布局时预留附件宽度，而不是等柜体加工完成后再挤压线槽空间。对于采用母排进线的方案，还要核对顶部进线口距母排中心的位置，保证汇流排齿距与开关极数一致，避免装配时出现强行拉扯。

　　建模处理时，壳体上的脱模斜度、表面细纹、端部封板和安装卡扣都按实物比例表达，既没有把外观简化成单纯方块，也没有把不可见内部细节做成过度冗余的特征。这样的模型在SolidWorks装配体里用于干涉检查、柜内开孔、门板透视和维修空间评估时比较轻便；转到STEP或其他中间格式后，也能作为低压元器件库的基础件，供后续项目按额定电流、分断能力和极数扩展成完整系列。

　　工程应用中还要注意，MCB不是隔离开关，虽然手柄分断后可见触点间隙在结构上存在，但维护检修仍应按规范验证下游无电。散热方面，开关紧密并排、环境温度偏高或连接导线偏细都会影响实际承载能力，因此三维布局不应只追求排列紧凑，而要在端子走线、柜内风道和操作面之间留出合理边界。把这些尺寸、功能与装配关系在模型阶段统一考虑，能明显减少成套设备出厂前的返工。
