双开门低压配电防护柜结构设计

　　这套三维结构围绕低压终端配电场景展开，柜体采用双开门布置，内部面板预留三路输入与两路输出的安装位置，适用于车间动力配电、小型站房电源分配、设备支线保护以及建筑附属电气间等场合。建模时没有把柜体当作单纯的箱体外壳处理，而是将门体铰链、门板开启空间、内部安装板、开关排布、走线边界和检修操作面一起纳入校核，使结构既能满足元器件固定，也能兼顾现场接线、日常巡检和后期回路扩展。

　　从实际用途看，该设备承担低压电源进入后的分配与保护功能。输入侧可接入上级电源，输出侧向负载回路供电；面板上的断路器或隔离开关承担分合、过载保护和短路保护等作用。三路输入、两路输出的布局适合多电源分区或多负载支路管理，内部横置安装板将开关区域分层布置，既避免元器件拥挤，也让导线在柜内有明确的走向。柜门关闭后，面板与外壳形成相对封闭的防护空间，IP55等级意味着结构设计需要关注门板密封、边框搭接、铰链处间隙以及下部进出线位置的防尘防溅能力。

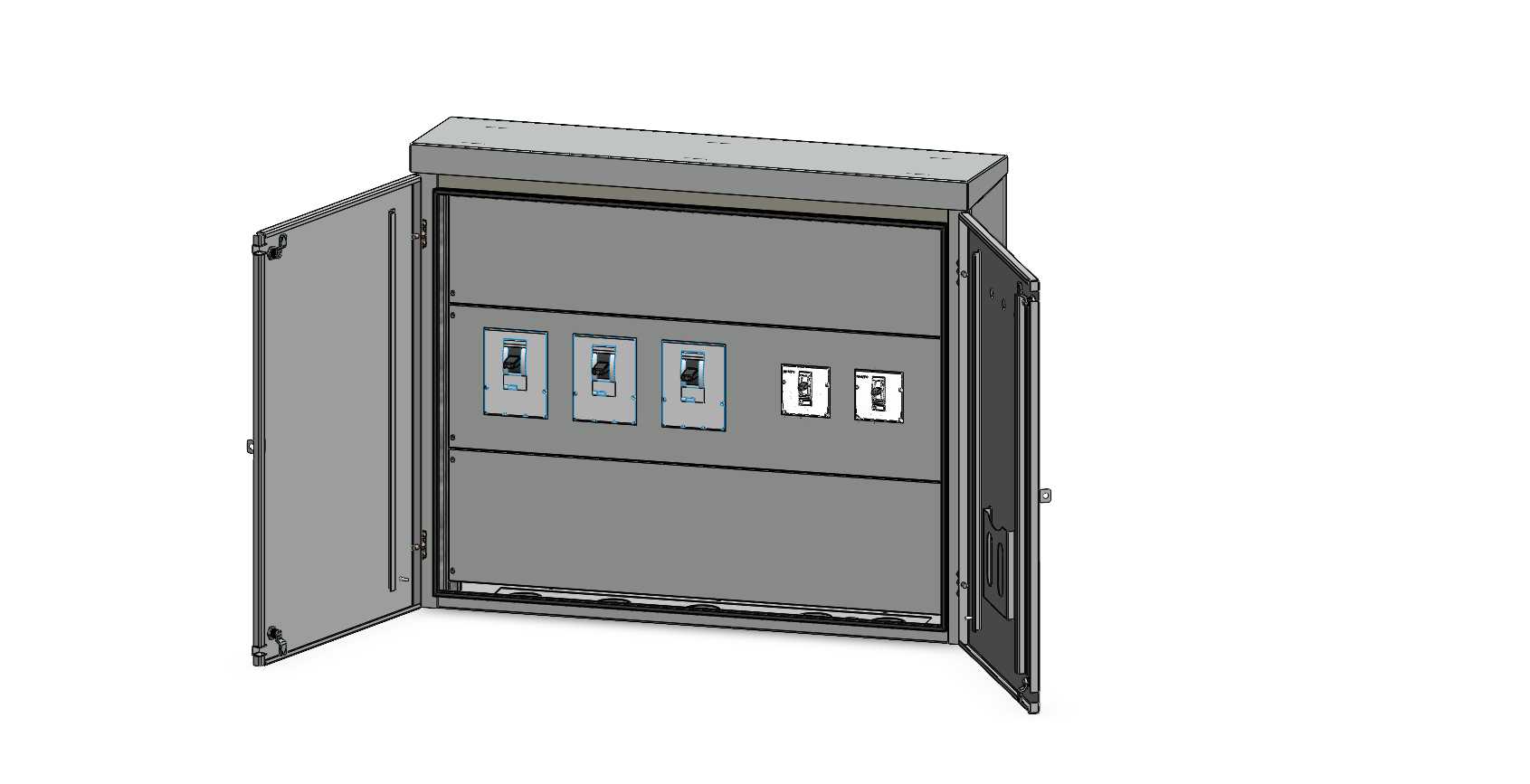

　　外形上，柜体为立式矩形金属箱结构，顶部带有平整封板，左右两扇门可向外开启。门体与主柜之间通过侧边铰链连接，建模时应保留门的旋转包络，尤其在并排安装或靠墙布置时，不能只看柜体静止宽度，还要核对门板全开后与墙面、管线、相邻柜体之间的干涉关系。柜门内侧设置锁具和加强结构，能够提高门板刚性，减少长期开关后的变形。柜体底部为线缆进出和固定的重要边界，实际工程中需要根据电缆桥架或穿管位置预留开孔，并配合密封圈、格兰头或封堵件维持防护等级。

　　内部设计重点在于安装板与元器件的协调。开关面板位于柜体中部，采用螺钉固定在可拆装的背板或横梁上，便于厂内预装和现场维护。三个较大规格的开关与两个较小回路元件横向排列，操作手柄朝向柜门，开门后可直接观察分合状态。布局时应保证各开关之间留有飞弧距离和接线端子操作空间，不能为了追求紧凑而压缩导线弯曲半径。输入回路通常电流较大，铜排或电缆占用空间更多，应在开关上方、下方或侧部预留压接位置；输出回路则需要考虑负载电缆数量、标识牌安装和端子排扩展。

　　柜体结构设计还需兼顾散热与防护的平衡。IP55要求门缝连续密封，但低压开关在带载运行时会产生热量，因此柜体尺寸不能仅按元器件投影面积确定，应根据回路电流、导线截面、开关损耗和环境温度保留内部空气容积。若现场环境粉尘较多或存在冲洗可能，门板密封胶条应形成闭合压缩面，锁具压紧点分布要均匀，避免某一侧门缘翘起。顶部封板与侧板连接处宜采用折边搭接，减少直接缝隙；底部若采用电缆沟进线，应在安装完成后对多余开孔进行封堵。

　　安装边界方面，柜体可通过背部挂装、底部落地固定或支架固定方式布置。三维建模时应在背板、底板或安装脚上体现螺栓孔位，孔距需避开内部加强筋和电缆通道。柜体前方应保留检修操作距离，保证双门开启后人员能够站在正前方进行开关操作、端子紧固和热成像检查。若柜内设置铜排，还需核对相间电气间隙、爬电距离以及维护工具误入带电部位的风险。门板开启角度、铰链承载、门锁高度和开关手柄位置，都应符合人体操作习惯，避免门体挡住手柄或铭牌。

　　从建模细节看，外壳钣金件应体现折弯、翻边、加强筋和点焊或螺钉连接关系；门体边缘不宜做成简单薄片，应通过折边提高刚度。内部安装板可采用独立可拆卸结构，方便电气工程师先在板上完成器件预装，再整体装入柜内。开关模型应保留外形、手柄、安装孔、端子位置和接线空间，不必过度表现不可见内部机构，但与柜体干涉相关的尺寸必须准确。线缆虽未在模型中完全展开，设计时仍应在柜内预留主线槽、分支走线和绑扎固定点。

　　该结构的价值在于把低压配电的电气需求转化为可检查的机械空间：外部防护决定密封、门体和固定方式，内部回路决定开关排布、走线和检修距离，安装环境决定开门包络、底部进线和维护通道。通过三维模型，可以在加工前发现门板与开关手柄冲突、端子距离不足、电缆弯曲半径不够、密封面压缩不均等问题，从而减少钣金返工和现场装配困难。
