双工位跨线转向输送接驳线

　　这套输送线结构主要用于车间内两台加工设备之间的物料转运，布置形式不是常规的直线输送，而是根据现场通道、设备间距和操作空间做成跨线旁路。物料从一侧工位进入后，沿带防护框架的输送段移动，在中部经过转向段改变输送方向，再分配到另一台设备对应的接料位置。它适合自动化产线中设备不在同一直线、主通道需要保留、或者上下料工位存在高度与方向差异的场合。

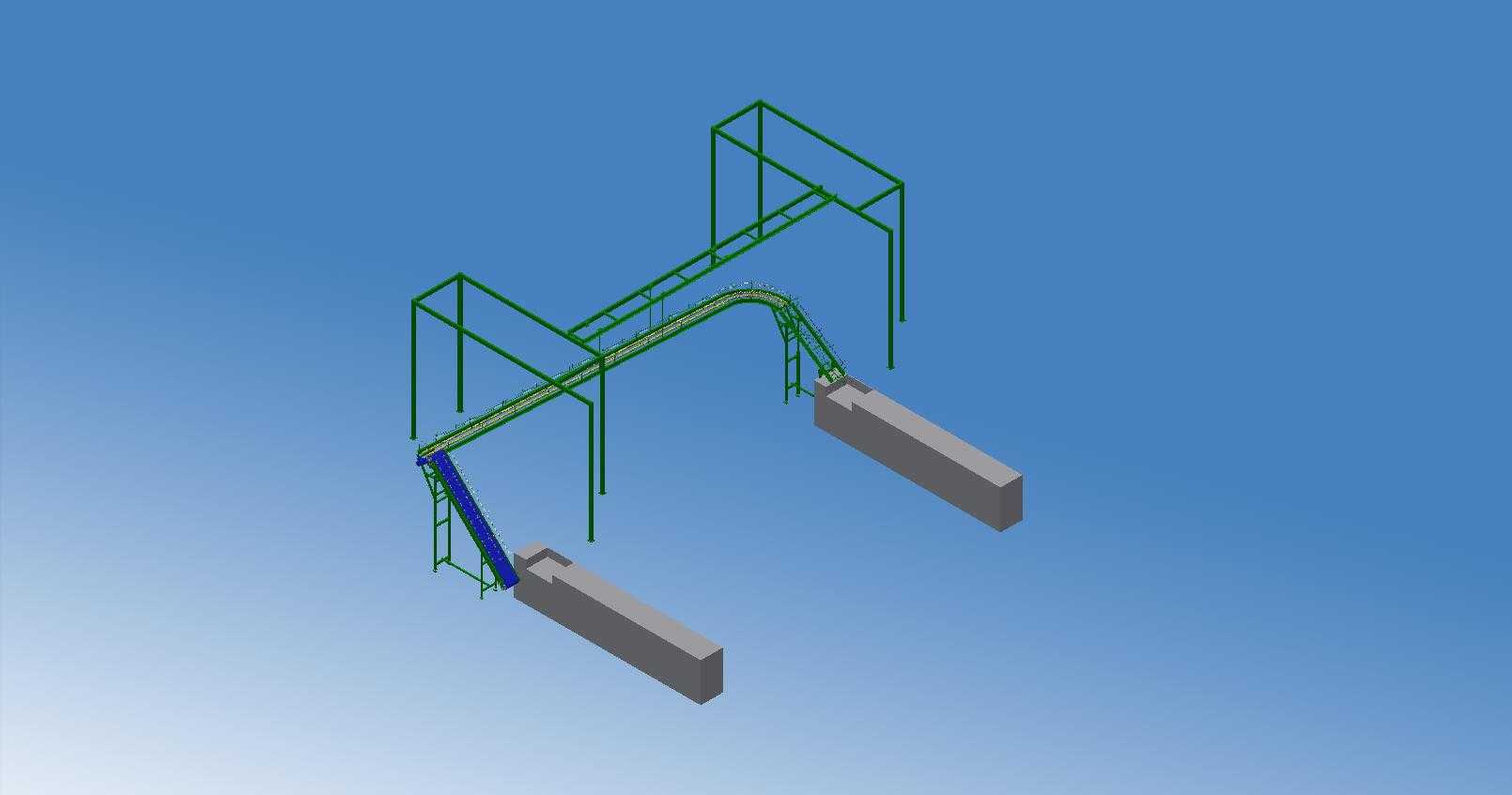

　　从结构上看，模型包含长距离输送主梁、端部驱动或张紧安装位、中部弧形转向段、两侧支撑立柱、顶部防护框架以及下端接料基座。绿色框架部分承担支撑和防护作用，立柱沿输送路径分段布置，能够把输送带、托板或导向件维持在稳定高度。框架上方的杆件并非单纯装饰，在实际设备中可用于安装安全护网、传感器支架、照明、线槽或防护挡板，尤其在人员需要从线体附近通过时，能够明确设备边界并降低误碰风险。

　　转向段是该方案的重点。普通直线输送机只能完成单向传递，当第二台设备的进料口与第一台设备出料口存在角度偏移时，就需要通过弯道、转角机构或多段输送组合来实现衔接。模型中输送路径在中段形成平滑弯折，避免物料在换向时出现急剧冲击。对于箱体、托盘、长条工件或带定位夹具的载具，这种连续过渡可以减少卡滞、偏移和掉落风险。若输送对象为松散件，则还需要在弯道处增加导向栏、挡边或加宽承载面，以保证离心方向上的约束。

　　线体两端的灰色块状结构可理解为设备侧接料位或工位基座。它们与输送段之间保留了明确的交接区，便于工件从加工设备送出后进入输送线，也便于在下一工位完成定位、等待或人工辅助操作。下端倾斜输送段承担高差衔接作用，当上游出料位置较低、下游设备或料箱位置较高时，可通过倾角布置实现连续提升。倾角设计需要结合物料摩擦系数、输送速度和承载面形式判断；若物料表面光滑，应增加挡板、防滑带或侧向导条，防止后退和侧滑。

　　在三维设计时，首先要确认两台设备的出料高度、进料方向和工位间距，再反推输送线的平面路径。旁路布置的优势在于不必把设备强行排成一条直线，也不需要占用主物流通道；但它对支撑脚位置、检修空间和转弯半径要求更高。立柱不能落在人员通行区、设备开门范围或叉车运输路径上，驱动端和张紧端应预留维护位置，弯道下方则要保证足够的支撑刚度，避免长期运行后出现晃动。

　　外形边界方面，该模型呈现的是高架式长跨距结构，整体长度由两台设备之间的平面距离决定，高度由出料口和接料口高差决定。顶部框架宽度应略大于输送本体，为护网和电气元件留出安装余量；底部支脚需要落在坚实基础上，并可通过地脚板或膨胀螺栓固定。若现场需要跨过人行通道，线体下方净空必须满足人员通行和安全距离；若跨越物流通道，则还要复核立柱防撞、净空高度和警示防护。

　　承载设计上，主梁和支腿的型材规格应根据工件重量、输送段长度和动态载荷选取。长跨距位置不能只按静载估算，输送带运行时的张紧力、启停冲击、工件偏载和转向阻力都会传递到机架。弯道处尤其需要增加横向支撑，使导向件和承载面在受力后不产生明显变形。对于较重托盘，可在输送面下方增加滚轮、托条或分段支撑，减少带面下垂。

　　控制层面，该类旁路输送线通常与前后设备的信号联锁。上游设备完成加工后给出放料信号，输送线启动；物料经过检测位后，下游设备根据就绪状态决定继续输送或暂存。转向段附近可设置到位检测、防堆积检测和跑偏检测，使物料在进入第二台设备前保持正确姿态。若生产节拍较快，还应在交接位设置缓存段，避免前后设备节拍不一致造成堵塞。

　　模型整体把机架、输送路径、转向段、倾斜提升段和工位交接关系表达得比较清楚，适合作为车间布局规划、非标输送方案评审和结构细化设计的参考。后续深化时可继续补充驱动滚筒、从动滚筒、托辊、护网、调节脚杯、传感器安装位和电气走线位置，使方案从布局模型进一步转化为可加工、可装配、可现场调试的完整输送设备。
