可调侧护板辊道输送线结构设计

　　这套辊道输送结构主要面向包装、装配、仓储分拣及零部件流转工位，用于在水平方向连续输送箱件、托盘载具、工装板或规则外形工件。设备主体采用多根平行辊筒组成承载面，工件依靠辊筒转动或前后工位的推力沿输送方向移动，适合布置在生产线衔接段、人工检验段、装箱过渡段以及设备上下料区域。与皮带输送相比，辊道结构对硬质箱体、托盘和较重工件的适应性更好，承载面开放，维护时可单独拆卸局部辊筒，也便于在下方布置传感器、阻挡机构或顶升定位组件。

　　侧护板是该结构中比较关键的部分。护栏沿输送方向布置在辊道两侧，并不直接承担工件重量，而是限制工件在横向的偏移量，避免箱体在高速输送、人工推送或前后段速度不一致时跑偏、卡滞或跌落。实际产线中，工件宽度经常随产品批次变化，若护栏位置固定，换型时只能依靠现场人员反复敲打、垫垫片或重新钻孔，调整效率低且一致性差。此结构将侧护板设计为横向可调形式，通过支架与机架上的安装位配合，使两侧导向件能够根据工件外形尺寸改变间距。调整后，护栏与工件之间保留合理间隙，既不能过紧导致摩擦阻力增大，也不能过宽使导向失效。

　　从三维结构看，输送面上方设置了纵向护栏杆，杆件通过多组立式支架连接到机架侧梁。支架位置沿输送方向分段布置，靠近进料端和出料端的导向区域需要更高的约束稳定性，中间段则可根据工件长度适当分布。绿色夹紧或固定组件位于支架与侧梁连接处，承担锁紧作用；松开后可实现横向滑移，锁紧后保证护栏在受工件碰撞时不发生明显位移。这种设计思路兼顾了换型灵活性与运行刚性，适合多品种、小批量生产场景。

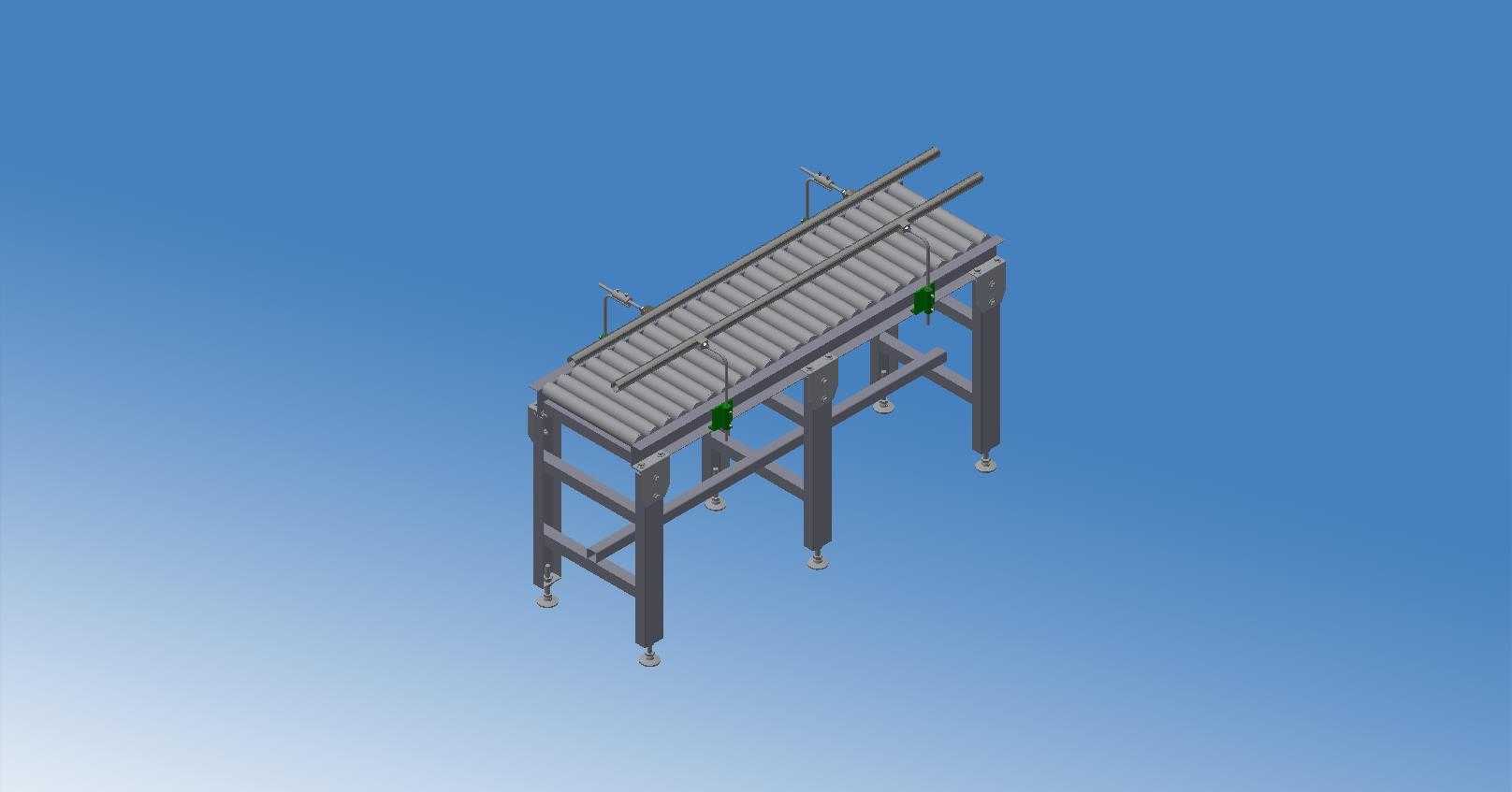

　　机架部分采用焊接或型材装配框架，支腿从侧梁向下延伸，并在中部设置横撑和斜向连接，以提高整体抗扭能力。辊道输送设备虽然运动形式简单，但在承载不均匀工件或托盘偏载时，机架会受到横向力和冲击载荷，若支腿仅做成独立竖杆，长期运行后容易出现支腿外张、台面晃动等问题。模型中支腿之间增加了多层横向连杆，使左右框架形成稳定整体；底部配置可调脚杯，可用于补偿地面不平，并将输送面调整到与前后设备一致的高度。脚杯支承面应落在坚实地面上，设备就位后需复查水平度，尤其是多段输送线对接时，高度差会造成工件通过时冲击增大。

　　外形边界方面，设计时需要同时确认输送宽度、有效输送长度、整机高度、护栏高度以及支腿占地范围。输送宽度由辊筒有效长度决定，护栏内宽应按最大工件宽度加上导向间隙确定；当输送较小工件时，可将两侧护栏向内收窄，减少工件蛇形运动。设备长度方向要与上下游节拍匹配，若作为缓存段使用，长度需按工件长度和缓存数量核算；若仅作为过渡段，则应控制在便于人工操作和维护的范围内。整机高度通常取决于生产线工作面高度，而护栏高度需根据工件重心选择，低矮箱体可用低护栏，高重心工件则应提高侧向约束位置，防止倾覆。

　　安装边界上，设备两侧应保留护板调节、辊筒更换和清洁维护空间。护栏支架的调节行程不能与支腿、侧梁紧固件或外部线槽发生干涉；进料端导向口可根据需要做成略宽的引入形态，使工件从前段进入时更容易被导入。若后续需要增加阻挡气缸、扫码位、称重位或分拣机构，辊道机架侧梁应预留安装面，支腿间距也应避开执行元件的安装区域。对于电控元件，可在机架下方布置线槽和传感器支架，但不应影响脚杯调节和底部清扫。

　　建模时，辊筒、侧梁、支腿、横撑、护栏杆、调节支架、锁紧件和脚杯应分层装配，便于在工程图中导出明细并检查干涉。重点核对护栏在最宽与最窄两个极限位置时的状态：最宽位置不能超出机架或安全通道边界，最窄位置不能与辊筒端面、传动部件或工件本身发生摩擦。若辊筒采用集中链传动，还需在侧梁外侧预留链轮、链条和护罩空间；若为无动力辊道，则应关注工件推送阻力和护栏摩擦阻力。整体结构强调模块化、可调性和现场维护便利性，能够作为通用输送单元嵌入不同自动化产线。
