带转弯段滚筒式废料输送承接架

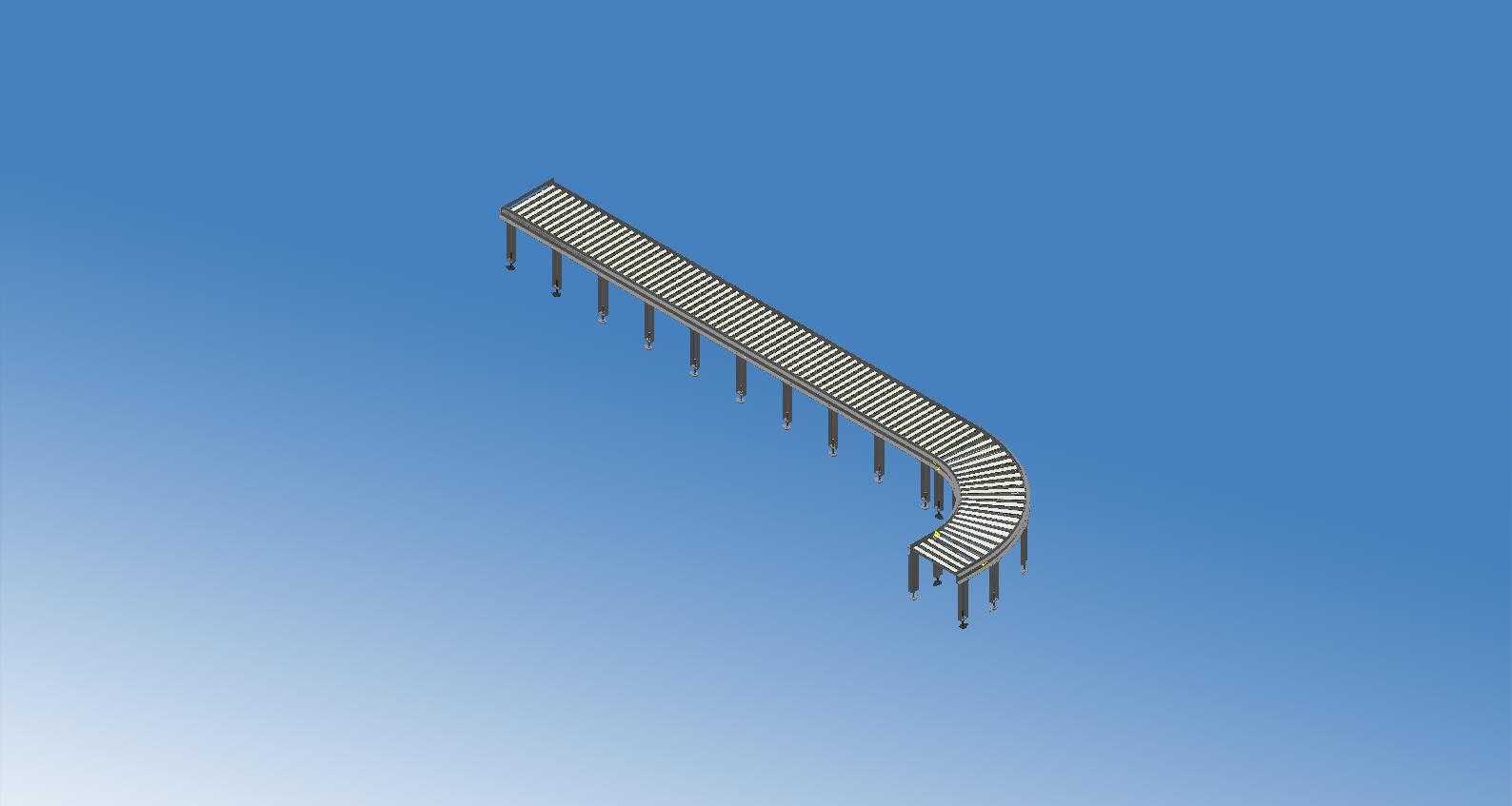

　　这套结构的核心定位是车间产线末端的废料归集输送单元，整体采用长直段加90度转弯段的连续滚筒排布形式，直段部分承担长距离物料转运，转弯段通过锥形滚筒的差速排布实现料流在行进过程中平稳转向，避免直角转接处出现卡料、堆料问题，常见于冲压车间边角料输出、装配线不合格品归集、包装段废屑转运这类需要改变物料输送方向的工位场景。

　　从实际落地使用的角度看，整套输送架的支撑体系采用独立可调支腿布局，直段沿线按均匀间距布置立式支撑腿，每个支腿底部预留水平调节盘安装位，现场安装时可根据车间地面平整度单独调整各支点高度，保证整线滚筒顶面的平面度误差控制在允许范围内，避免物料运行过程中出现跑偏、局部卡滞。转弯段的支撑框架做了弧形随形设计，支腿沿转弯弧线的径向均匀分布，承载框架采用折弯型钢拼焊成型，既保证弧形段的整体刚性，也避免长距离弧线运行时框架出现挠曲变形。

　　滚筒组件的设计思路围绕低阻力连续输送展开，直段采用等直径平行滚筒，滚筒两端通过轴承座固定在两侧框架梁上，滚筒间距根据常规输送废料的最小外形尺寸设定，保证小块边角料、废弃工件不会从滚筒间隙掉落；转弯段全部采用锥度滚筒，滚筒轴线沿转弯半径方向放射状布置，不同直径端的线速度差自然带动物料完成弧线转向，不需要额外设置导向挡板就可以避免物料在转弯处挤压侧边护栏，大幅降低转向过程中的物料卡堵概率。两侧护栏沿整线轮廓连续布置，直段护栏为平直长条型材，转弯段护栏随弧线弯折，护栏与滚筒顶面保留合适间隙，既可以阻挡物料从侧边滑落，也不会和运行中的物料产生过大摩擦阻力。

　　设计阶段首先要明确的是现场安装边界：直段的长度方向需要和上游产线的出料口精准对接，对接端的滚筒顶面高度要和上游设备出料面齐平，落差控制在极小范围内，避免废料下落时出现冲击弹跳；转弯段的转弯半径需要提前结合车间通道的预留空间核算，弧线外侧不能和车间立柱、其他设备柜体发生干涉，转弯完成后的出料端要对准废料收集容器或者下一阶提升设备的进料口。整线的宽度尺寸根据日常输送的最大废料外形设定，两侧框架梁外侧预留驱动组件、传感元件的安装空间，如果后续需要追加动力驱动，可在直段底部预留电机安装板、链传动或者同步带传动的走行空间，无动力状态下依靠物料重力或者上游出料的推力即可完成短距离输送，追加动力后可适配更长距离、 heavier 物料的输送需求。

　　机架的型材选型兼顾刚性和成本，主承载梁采用标准型钢裁切拼焊，支腿采用方管型材焊接，整体焊接完成后后做端面整平处理，所有安装孔位采用统一基准加工，保证各滚筒安装轴孔的同轴度和位置度，现场装配时不需要额外配焊调整即可快速完成整线拼接。针对废料输送的工况，滚筒表面可根据需求做防滑或者耐磨处理，输送带尖锐边角的冲压废料时，可选用加厚壁厚的滚筒，避免长期被尖锐物料砸击出现滚筒变形；输送轻质包装废料时，可适当缩小滚筒间距，防止薄软废料嵌入滚筒间隙。整线的布局没有多余的复杂结构，所有易损部件都暴露在易操作的位置，后期更换滚筒、维护轴承时不需要拆解大面积框架，日常巡检清理卡在滚筒间隙的废料也十分便捷，非常适合车间产线边角废料的常态化连续输送场景，也可直接作为成品工件的转弯接驳输送段使用，适配多类轻工、机械加工车间的物料转运需求。
