RKV30PA空气冲击气锤结构设计

　　在料仓、料斗、输送管道这类散料处理现场，物料架桥、起拱、粘壁是长期困扰运行的顽疾。粉料受潮后在仓壁结块，颗粒料在锥斗缩径处互相咬合形成料拱，单靠振动往往越振越实，人工敲击又费时费力且损伤仓体。RKV30PA空气冲击器正是针对这一类工况开发的气动破拱装置，它不靠持续振动，而是以瞬间释放压缩空气产生的脉冲冲击力，直接作用在仓壁或料拱上，把架桥的物料震松、击落，恢复物料的顺畅流动。

　　从工作机理看，这类气锤属于冲击式气动执行元件。压缩空气进入腔体后推动内部活塞（锤头）蓄能，当气压达到设定值，活塞快速撞击基座端面，冲击能量通过安装底板传递到仓壁，形成一次干脆的高频敲击。单次冲击的能量区间约在5.49至13.1牛米，冲击力换算为锤击当量约1.70至2.60千克米每秒，低于1.0磅重的轻击档位也可通过供气压力调节，整机自重约1.3千克，属于中小规格的仓壁振打单元。

　　选型时最常被关注的是工作压力与动作节奏。该型号适配0.3至0.7兆帕的供气压力，行程周期可在每分钟1到60次之间调整，空气消耗量约为每次0.05至0.13标准升。这组参数决定了它的使用边界：压力偏低时冲击柔和，适合薄壁料仓或易碎物料；压力拉到上限则冲击力充足，应对厚壁钢仓、强粘附粉料更有把握。冲击频率并非越高越好，现场通常依据物料结块程度设定间歇敲击，配合料位信号或定时控制，既能破拱又避免无谓耗气和仓体疲劳。

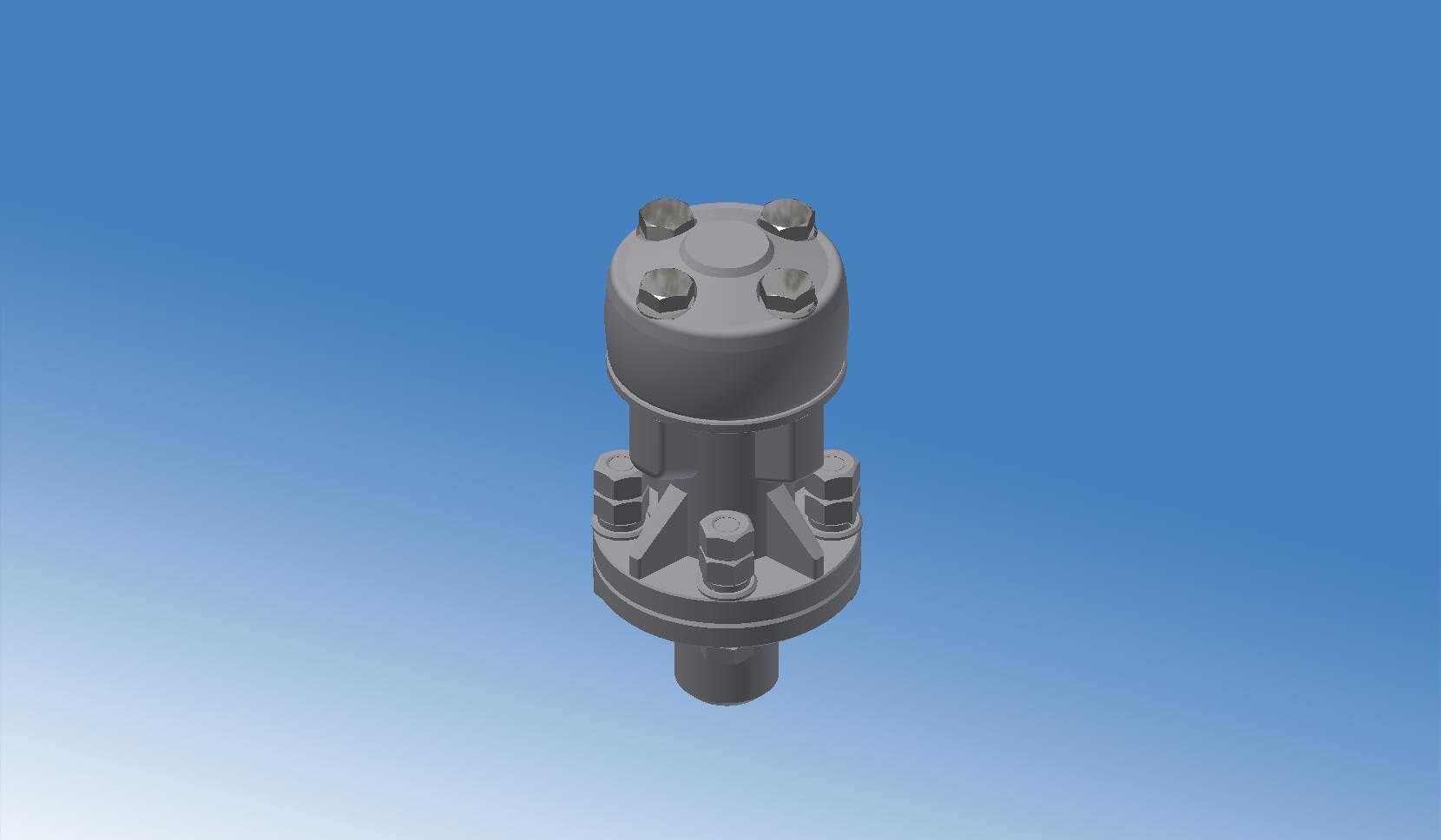

　　结构布局上，模型呈现出典型的立式圆柱气锤形态。上部为端盖与磁体（或活塞复位）组件，端盖上均布多颗紧固螺栓，用于密封气腔并承受活塞反冲的交变载荷；中部是缸体与导向结构，外壁带有加强筋和侧向安装接口，保证活塞往复运动的同轴度；下部为冲击基座与伸出的撞击杆，撞击端面是能量输出的关键部位，需要与焊接在仓壁上的安装底板平整贴合。周身多处六角螺栓的布置，既方便拆装维护、更换密封件，也体现了承压腔体对连接可靠性的要求。

　　安装边界是三维建模和现场布置时必须交代清楚的部分。气锤通过底板或连接板固定在料仓锥段、仓壁易结拱区域，安装面应尽量平整并保证撞击方向垂直于仓壁，多点布置时沿圆周或高度方向错开，避免冲击相互抵消。由于整机靠压缩空气驱动，需要配套电磁阀、气源处理三联件和供气管路，管路走向要预留检修空间。模型在外形上保留了法兰式连接、螺栓分布和缸体加强结构，便于工程师在做料仓总图时直接核对安装孔位、避让周边管路与平台栏杆。

　　从设计思路看，这类产品追求的是可靠、免维护和冲击可控。缸体采用承压结构，内部活塞与密封件决定了使用寿命和漏气量；端盖螺栓的均布设计让密封面受力均匀，承受反复冲击而不松动；外部筋板既增强刚性又减轻重量。1.3千克的轻量化自重使得单人即可安装，对仓壁附加载荷小，特别适合加装在已有设备上做改造。

　　在实际工程中，空气冲击器广泛用于化工粉料、粮食、水泥、饲料、医药粉体等行业的储料仓、称量斗、除尘器灰斗、输送管道弯头处。它与电动振动器的区别在于冲击干脆、不产生持续共振，对潮湿、易搭桥物料效果明显；与人工敲仓相比，敲击力度稳定、位置可控、可纳入自动控制循环。建模时除了还原外部轮廓，还应重点表达安装底板尺寸、螺栓孔位置、进气口方位和撞击杆行程空间，这些直接决定了气锤能否在密集的厂区管路中顺利装拆。

　　总体而言，RKV30PA是一款参数清晰、结构紧凑的中小规格气动破拱气锤，三维模型完整呈现了端盖、缸体、螺栓群、冲击基座等核心特征，可直接用于料仓破拱系统的布局设计、选型校核与安装干涉检查，帮助结构工程师在散料处理项目中快速完成振打方案的搭建。
