磁芯铁粉吸附收集栅格帘结构

　　这套栅格帘式铁粉吸附结构，主要配套在磁芯加工、磁材分选、铁芯叠装以及带磁工件转运的产线工位上，解决的是车间里非常常见的细碎铁屑、铁粉散落附着的问题。在磁芯绕线、磨削、切片这类工序里，工件本身带剩磁，加工产生的微米级铁粉会牢牢吸附在磁芯表面、缝隙里，普通吹扫不仅清不干净，还会把铁粉吹到整个车间，落到导轨、传动副上造成磨粒磨损，这套帘式结构就是布置在工件通行的通道位置，当带磁工件从栅格帘下方经过时，松散附着在磁芯表面的铁屑、铁粉会被帘体的吸附栅格拦截捕捉，顺着栅格间隙归集到集屑区域，不需要额外配置动力抽吸，依靠磁吸附作用就完成碎屑的在线收集。

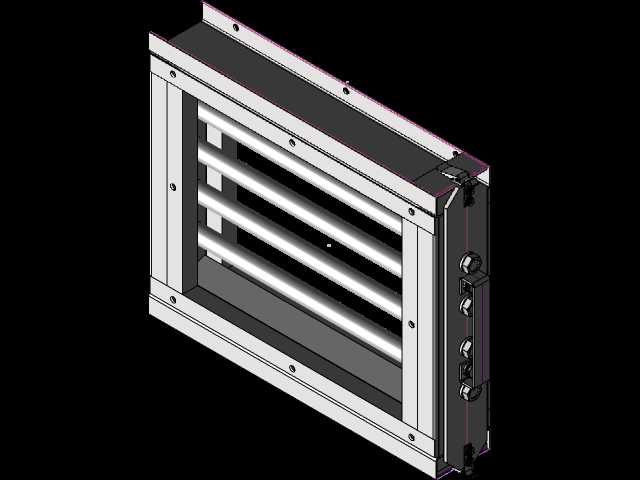

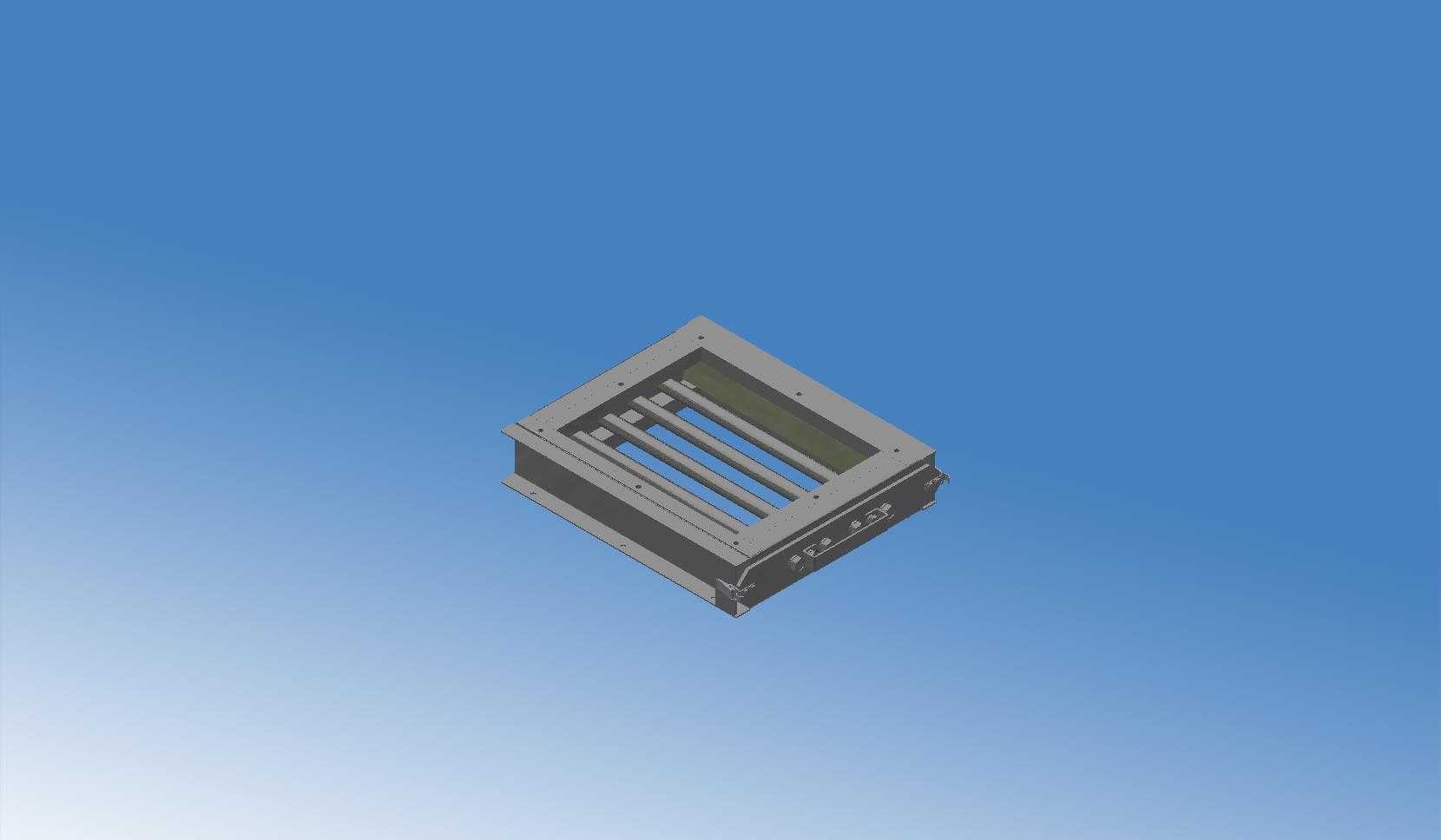

　　从结构布局来看，整体采用方形外框作为承载基体，外框四周预留了统一规格的安装沉孔，安装时可以直接嵌入设备机架的预留槽位，也可以通过螺栓跨接在输送线的两侧支架上，外框的厚度方向做了阶梯止口设计，嵌入安装时止口面直接贴合机架定位面，不需要额外做定位工装，装配后不会出现横向窜动。框体内部平行排布多根长条吸附栅条，栅条之间保留均匀的通流间隙，这个间隙尺寸是结合产线通行工件的外形尺寸设计的：既不会因为间隙过大让铁粉随工件穿过帘体，也不会因为间隙过小阻挡工件正常通行，栅条的两端直接卡接在外框内侧的定位槽内，后期清理积攒的铁粉时，可以单根抽出栅条清理，不需要把整个框架从设备上拆解下来，维护工作量很小。

　　设计阶段首先要敲定的是安装边界：框架的外轮廓尺寸要匹配现有输送通道的内宽，常规配套在小型磁芯产线上的版本，外框边长控制在三百到五百毫米区间，框架整体高度不超过八十毫米，不会占用产线过多竖向空间，即使在上下料机械手的行程下方布置，也不会和机械手夹爪产生运动干涉。栅条的排布方向和工件输送方向呈正交布置，工件往前移动时，表面附着的铁粉会依次扫过每一根栅条，多次接触吸附，拦截效率比单道挡板高出很多。栅条本身采用导磁基材加工，表面做钝化处理，长期吸附铁粉不会出现锈层粘结，清理时用刮板就能把表面积攒的铁粉一次性刮落。

　　实际产线应用里，这类结构往往布置在磨削工序的出料端：磁芯完成平面磨削后，表面带着磨削液和混合的铁粉，经过这套帘体位置时，大部分游离铁粉被栅格吸附拦截，后续再接吹扫和烘干工位，就不会出现铁粉被吹得四散的情况。也有部分场景把它布置在磁材检测工位之前，避免磁芯表面沾附的铁粉干扰检测传感器的读数，减少检测误判。框架侧边预留的小型接线与安装位，可以选配加装微型振动件，当栅条上积攒的铁粉达到一定厚度时，短时振动就能让铁粉掉落到下方的集屑盒里，不需要频繁停机人工清理。

　　建模过程中要特别注意栅条和外框配合的公差：栅条两端的卡槽配合间隙控制在零点一毫米以内，间隙过大会出现栅条在气流或者工件触碰下晃动，间隙过小则拆装清理时卡滞不顺。外框的边角全部做倒角处理，没有尖锐棱边，现场安装维护时不会划伤操作人员的手套或者线缆。整个结构没有复杂的传动部件，也没有易损的易耗件，长期在多粉尘、带少量磨削液雾气的车间环境里运行，故障率极低，是磁材加工产线里非常实用的辅机集屑结构。
